ALSTOM MVAW11B1AB9007A | Высоко надежное вспомогательное реле | Поставка в РФ

Обзор продукта (Product Introduction)

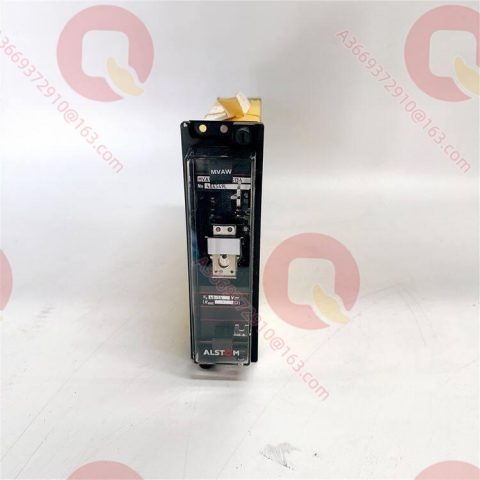

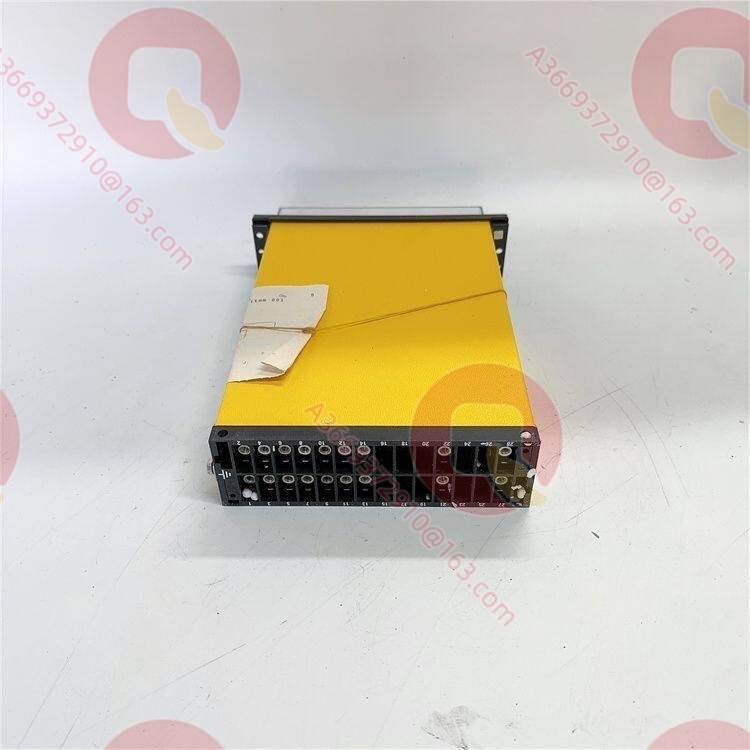

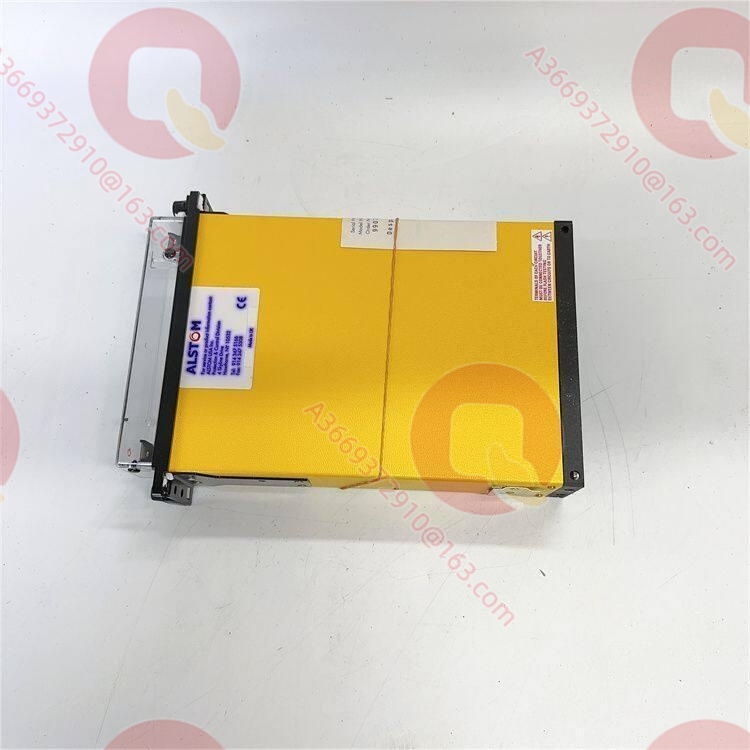

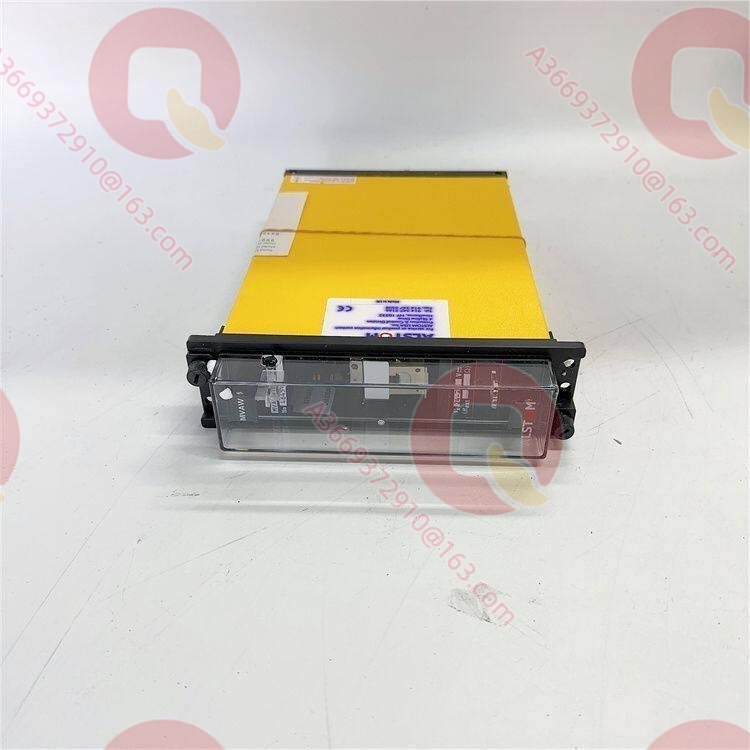

Специализированное реле контроля ALSTOM MVAW11B1AB9007A является важнейшим элементом систем релейной защиты и автоматики (РЗА) ответственных энергообъектов. Устройство осуществляет постоянный мониторинг цепей управления силовыми выключателями, выявляя такие критические дефекты, как обрыв обмотки катушки отключения, потеря оперативного постоянного тока или ухудшение контактов в разъемах. Специфический индекс модификации 9007A обеспечивает жестко заданные алгоритмы работы выходных контактов, адаптированные под строгие требования селективной сигнализации распределительных устройств.

По моему опыту, использование оригинальных устройств серии MVAW полностью решает проблему ложной тревоги при переходных процессах на подстанциях. Мы поставляем данную модель исключительно в состоянии «новый складской остаток». Установка бывших в употреблении или восстановленных (refurbished) реле контроля в цепи мониторинга недопустима. Износ и высыхание внутренних компонентов (конденсаторов и диодных мостов) в восстановленном оборудовании приводят к искажению порогов срабатывания и потере временной задержки, из-за чего система начинает генерировать хаотичные сигналы ложной неисправности, блокируя нормальную работу оператора.

Краткое руководство по устранению неисправностей

Рекомендации по диагностике для инженеров РЗА и специалистов по обслуживанию подстанций.

Таблица диагностических признаков и действий

Стратегический регламент контроля качества (SOP Quality Transparency)

Каждое реле ALSTOM MVAW11B1AB9007A перед отгрузкой клиенту проходит строгую пятиступенчатую проверку в нашей лаборатории:

1. Входной контроль (Inbound Inspection): Верификация оригинального происхождения по уникальным заводским номерам серии MVAW. Полный визуальный контроль под микроскопом на отсутствие царапин, следов монтажа, нагара на ламелях и следов вскрытия пломб кожуха.

2. Функциональное тестирование под нагрузкой (Live Functional Testing): Модуль помещается в кассетный проверочный стенд. Моделируется падение напряжения оперативного тока для вычисления точного порога Drop-off. Проводится серия из 30 тестов фиксации встроенной временной задержки (с точностью до 1 мс). В течение суток реле находится под номинальным напряжением 110 В для контроля стабильности параметров и отсутствия теплового перегрева внутренней схемы. По результатам выдается официальный протокол испытаний.

3. Проверка электрических параметров (Electrical Parameter Testing): Измерение сопротивления изоляции между всеми гальванически развязанными цепями реле и заземляющим контактом шасси с помощью мегомметра на 500 В постоянного тока. Показатель должен составлять > 100 МОм. Тест на целостность цепи заземления.

4. Проверка прошивки и конфигурации (Firmware/Program Verification): Для аналого-электромеханической модели MVAW11 проверяется строгое соответствие схемы внутренних соединений и калибровочных резисторов спецификации заказного исполнения 9007A. Верификация аппаратной ревизии схемы задержки.

5. Финальный контроль и упаковка (Final QC & Packaging): Нанесение отметки ОТК о прохождении контроля. Помещение реле в герметичный антистатический пакет (ESD) с добавлением осушителя. Упаковка в специализированный ударопрочный ящик из гофрокартона с демпфирующими элементами из пенополиэтилена. Нанесение защитной голографической наклейки «ОТК пройден».

Практическое руководство для инженера (Technical Pitfall Guide)

• Риск несовместимости заказных модификаций (Hardware Rev Mismatch): Окончание маркировки 9007A обозначает специальное исполнение реле. Прямая замена этого прибора на стандартное реле MVAW11 со стандартным суффиксом может привести к некорректной работе схемы сигнализации из-за другой конфигурации или иного алгоритма работы выходных контактов (например, инверсии сигналов).

  Пример из практики: При проведении планового ТО инженер заменил реле MVAW11 с суффиксом 9007A на стандартное складское реле серии MVAW11B1. Из-за скрытых различий в логике контактов, цепь центральной сигнализации подстанции оказалась постоянно заблокированной, и дежурный персонал в течение смены не получал критические предупреждения о неисправностях на других ячейках КРУ. Всегда сверяйте полный код прибора.

• Настройка внутренних и внешних элементов: Убедитесь в правильности подключения балластных резисторов в схеме контроля цепи отключения (TCS). Ошибка в полярности или номинале резисторов может привести к протеканию через катушку отключения тока, превышающего ток удержания выключателя, что вызовет его ложное срабатывание. Сделайте фото! Сделайте фото! Сделайте фото! расположения проводников на старом блоке перед демонтажем.

• Особенности монтажа в кассету Midos: При установке реле в корпус Midos плавно досылайте блок до упора. Не прикладывайте чрезмерных усилий, чтобы не погнуть ножевые выводы. Проверьте надежность фиксации стопорных винтов или защелок на лицевой панели, так как плохой контакт в разъеме имитирует реальный обрыв цепи управления.

• Помехозащищенность и падение напряжения: Встроенная схема задержки времени реле MVAW11B1AB9007A компенсирует кратковременные просадки напряжения при пуске мощных приводов или коротких замыканиях в сети переменного тока. Если реле выдает ложные сигналы, измерьте уровень постоянного напряжения на клеммах непосредственно в моменты пуска сопутствующего оборудования на объекте.

• Меры безопасности ESD: Внутренние компоненты измерительного органа чувствительны к статическому электричеству. При проведении любых регламентных работ со снятым прозрачным кожухом реле монтажник обязан использовать заземленный антистатический браслет во избежание пробоя чувствительных радиоэлементов.

Часто задаваемые вопросы (FAQ)

В: Что означает индекс 9007A в маркировке этого реле ALSTOM? О: Данный индекс обозначает специальную заказную модификацию изделия. Она может включать в себя нестандартное расположение замыкающих/размыкающих контактов, измененную диаграмму работы реле или заводскую калибровку под специфические требования конкретного энергетического объекта. Заменять его на базовую модель без проверки схемы крайне не рекомендуется.

В: Продукция снята с производства. Откуда берутся новые реле MVAW11B1AB9007A? О: Данные реле поставляются из категории «новый складской остаток» (New Surplus). Это оригинальное оборудование, закупленное в качестве резервных комплектов ЗИП крупными предприятиями, но так и не введенное в эксплуатацию. Приборы хранятся в идеальных складских условиях и проходят 100% предпродажную поверку.

В: Каковы условия гарантии на это реле? О: Мы предоставляем полную годовую гарантию (12 месяцев) с момента поставки оборудования заказчику. К каждому устройству прилагается заполненный паспорт и индивидуальный протокол предпродажных испытаний нашей лаборатории РЗА.

В: В чем опасность покупки восстановленных (refurbished) реле контроля цепей? О: Реле контроля цепей работает непрерывно годами под напряжением. В восстановленных устройствах ресурс встроенных электронных компонентов (особенно времязадающих конденсаторов) уже частично или полностью исчерпан. Высыхание конденсатора приводит к исчезновению задержки времени, и реле начнет хаотично выдавать ложные сигналы аварии при малейшей сетевой помехе.

В: Возможна ли покупка реле по договору с отсрочкой платежа? О: Для редких и дефицитных позиций со склада базовым условием является 100% безналичная предоплата. Тем не менее для постоянных партнеров, крупных подрядчиков Россетей, холдингов ЖКХ и промышленных предприятий мы готовы согласовать гибкий график оплат, включая частичную предоплату или отсрочку платежа по схеме Net 30/60 после прохождения внутренней проверки контрагента.
