ALSTOM MFAC34N1AA0001A | Дифференциальное реле переменного тока | Решение проблемы совместимости

Описание продукта

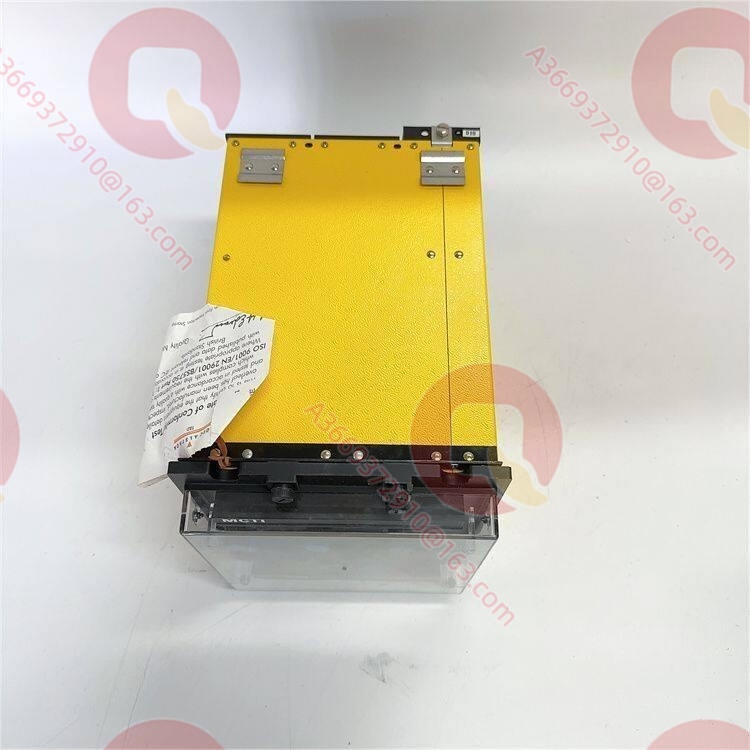

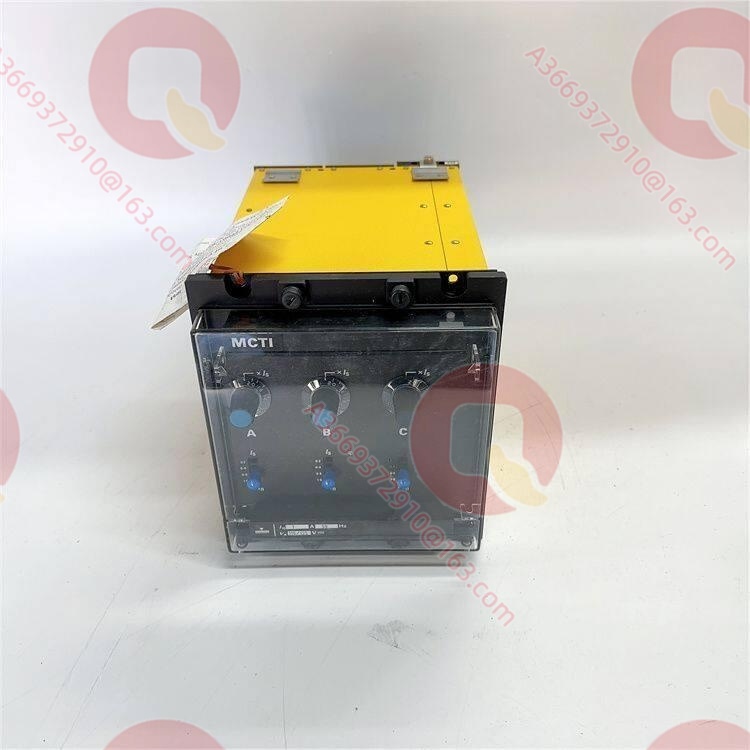

Устройство ALSTOM MFAC34N1AA0001A представляет собой специализированное трехфазное реле, спроектированное для реализации схем высокоомной дифференциальной защиты (High Impedance Differential Protection). В отличие от однофазных модификаций, данный блок объединяет в одном конструктиве измерительные органы для всех трех фаз ($A, B, C$), что позволяет значительно сэкономить место на панели РЗА и упростить вторичную коммутацию. Защита на базе MFAC34 обеспечивает абсолютную селективность и срабатывает практически мгновенно при внутренних повреждениях в зоне защиты, полностью игнорируя тяжелые сквозные короткие замыкания за счет применения внешних стабилизирующих резисторов.

По моему опыту, трехфазные реле серии MFAC являются «рабочими лошадками» на объектах генерации и крупных промышленных подстанциях. Модификация 34N1AA0001A оптимальна для быстрой замены выработавших ресурс или поврежденных блоков в существующих схемах без изменения топологии шкафа. Поставка из категории «новый складской остаток» (New Surplus) гарантирует отсутствие износа внутренних полупроводниковых компонентов и измерительных трансформаторов, обеспечивая полное соответствие заводским метрологическим кривым.

Регламент контроля качества (SOP Quality Transparency)

Все модули MFAC со склада хранения в обязательном порядке проходят полный комплекс лабораторных испытаний перед передачей заказчику:

1. Входной контроль: Тщательный визуальный осмотр конструктива, проверка надежности крепления плат, целостности лицевой панели, гнезд для штекеров уставок и резьбовых соединений.

2. Функциональное тестирование под нагрузкой: Монтаж устройства на калибровочный стенд. Поочередная и совместная подача испытательного трехфазного тока от поверочной установки (типа Ретом) для верификации порогов срабатывания по каждой из трех фаз.

3. Проверка электрических параметров: Контроль электрической прочности изоляции токовых входов, дискретных цепей и контактов относительно корпуса с помощью мегомметра Fluke при испытательном напряжении 2000 В. Измерение внутреннего полного сопротивления (burden) измерительных органов.

4. Верификация встроенного ПО / Полупроводниковых цепей: Диагностика внутренних диодных мостов, частотных фильтров и сглаживающих цепей на предмет отсутствия деградации элементов (утечки токов, падение емкости конденсаторов).

5. Финальный контроль качества и упаковка: Очистка внешних поверхностей, нанесение поверочного стикера ОТК, герметичная запечатка в антистатический (ESD) пакет и укладка в жесткий транспортировочный бокс с пенополимерными вкладышами.

Технические характеристики

Руководство по монтажу и конфигурации

Этап 1: Подготовка

• Инструменты: Отвертки диэлектрические плоские и крестовые, калибратор токовых цепей РЗА, мультиметр Fluke 87-V, ESD-браслет, комплект документации на схему защиты.

• Меры безопасности: ⚠️ Смертельно опасно! Высокоомная дифференциальная защита работает с токами, которые при внутренних повреждениях создают пиковые напряжения более 1000 В. Запрещается подавать испытательный ток без подключенного блока нелинейных ограничителей напряжения (Metrosil / варисторов). На время проведения монтажных работ все вторичные обмотки ТТ должны быть надежно закорочены.

Этап 2: Демонтаж

1. Обесточьте все цепи сигнализации и управления, связанные с данным реле.

2. Проверьте отсутствие токов в подходящих кабелях с помощью токоизмерительных клещей.

3. Отмаркируйте и отсоедините проводники от задних клеммных колодок для всех трех фаз.

4. Выкрутите крепежные винты и извлеките блок из кассетного шасси.

Этап 3: Монтаж

1. Аккуратно вставьте реле ALSTOM MFAC34N1AA0001A в направляющие слоты кассеты.

2. Зафиксируйте лицевую панель винтами к раме шкафа.

3. Подключите трехфазные токовые цепи, цепи отключения выключателя и заземление. Убедитесь в плотной затяжке винтовых клемм.

4. Проверить целостность и правильность подключения внешних резисторов стабилизации, установленных на панели.

Этап 4: Включение и тестирование

1. Подайте проверочный однофазный ток от установки поочередно в каждый из трех каналов реле, чтобы убедиться в точности выставленной уставки.

2. Проверьте прохождение сигнала на отключение силового выключателя.

3. Демонтируйте временные закоротки ТТ и введите защиту в работу.

4. Норма времени: Физическая замена блока силами релейщика занимает около 40 минут; комплексные испытания трех фаз с оформлением протокола — до 3 часов.

Специфика применения и конфигурации уставок

Реле MFAC34 имеет жесткие эксплуатационные и конфигурационные требования, обусловленные физическим принципом высокоомной защиты:

• Программные штекеры: Уставка тока выбирается механическим перемещением штекера в соответствующее гнездо на лицевой панели (отдельно для каждой фазы). Категорически запрещено переставлять штекеры при протекании тока через реле во избежание повреждения внутренних контактов.

• Согласование фаз: При настройке трехфазного реле MFAC34N1AA0001A убедитесь, что на всех трех фазах выставлены абсолютно идентичные уставки тока. Разбаланс уставок приведет к неселективному срабатыванию при сквозных КЗ.

• Внешняя обвязка: Напоминаю, что стабильность защиты зависит от внешних компонентов. Резисторы стабилизации ($R_{st}$) подбираются так, чтобы реле не срабатывало при максимальном токе сквозного КЗ, когда один из плечевых ТТ полностью уходит в насыщение. Параллельно цепям реле обязательно устанавливается ограничитель Metrosil для защиты изоляции от перенапряжений.

Часто задаваемые вопросы (FAQ)

В: Требуется ли для реле MFAC34N1AA0001A постоянный оперативный ток (например, 220 В)?

О: Нет. Данное устройство полностью автономно и является реле прямого действия по току. Энергия для срабатывания исполнительных органов берется непосредственно из вторичных цепей трансформаторов тока, что исключает отказы защиты при потере питания собственных нужд подстанции.

В: Можно ли использовать это реле для защиты от замыканий на землю?

О: Основное назначение MFAC34 — продольная или поперечная дифференциальная защита от междуфазных КЗ. Использовать его как классическую защиту от замыканий на землю (ЗЗЗ) нецелесообразно, однако в некоторых схемах его измерительные органы могут быть включены в общую точку схемы «звезда» для организации высокоомной защиты от замыканий на землю (REF — Restricted Earth Fault).

В: Безопасно ли вытаскивать штекер уставки, если ячейка находится в резерве, но под напряжением?

О: Если первичный объект отключен (токи во вторичных цепях ТТ равны нулю), манипуляции со штекерами безопасны. Однако, по инженерной практике, если ячейка находится под напряжением, цепи ТТ могут нести токи утечки или небаланса. Рекомендуется закоротить токовые цепи на испытательном блоке перед изменением уставок.

В: Как долго реле New Surplus может храниться без потери своих свойств?

О: Срок хранения аналоговых реле серии MFAC в надлежащих условиях (сухой, отапливаемый склад, отсутствие агрессивных паров) практически неограничен. В отличие от современных цифровых терминалов, здесь нет электролитических конденсаторов в блоке питания, которые высыхают за 5–7 лет простоя, и нет микросхем памяти, теряющих заряд.

В: Как выполнить миграцию с MFAC34 на цифровой терминал MiCOM P74x?

О: Это потребует комплексного перепроектирования. Цифровая защита шин (например, MiCOM P746) использует принципиально иные низкоомные алгоритмы с торможением и цифровой обработкой сигналов. Вам придется демонтировать шкаф резисторов и ограничителей Metrosil, проложить новые кабели и полностью изменить логику взаимодействия с ТТ. Если цель — оперативный ремонт с минимальным бюджетом, прямая замена на аналогичный блок MFAC34 экономит время и средства.
