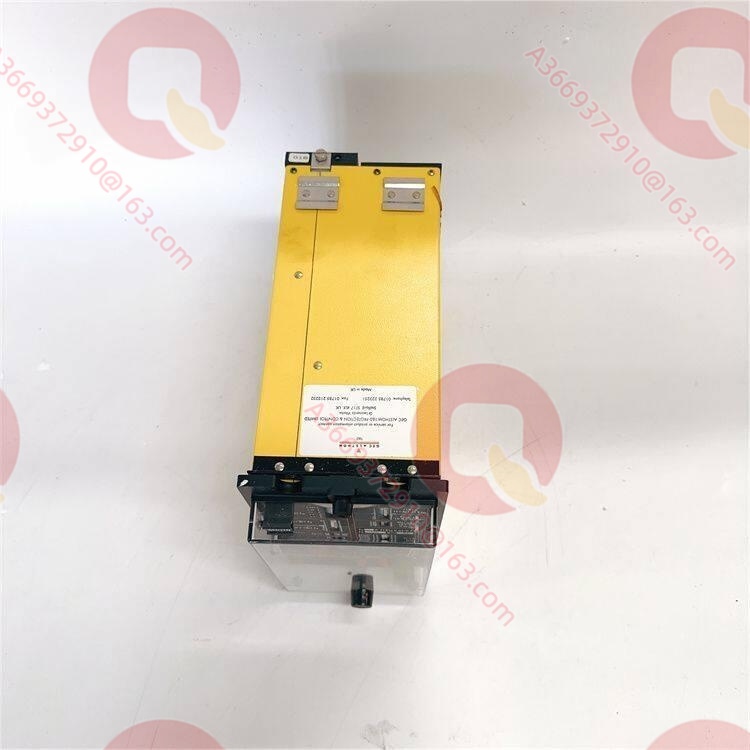

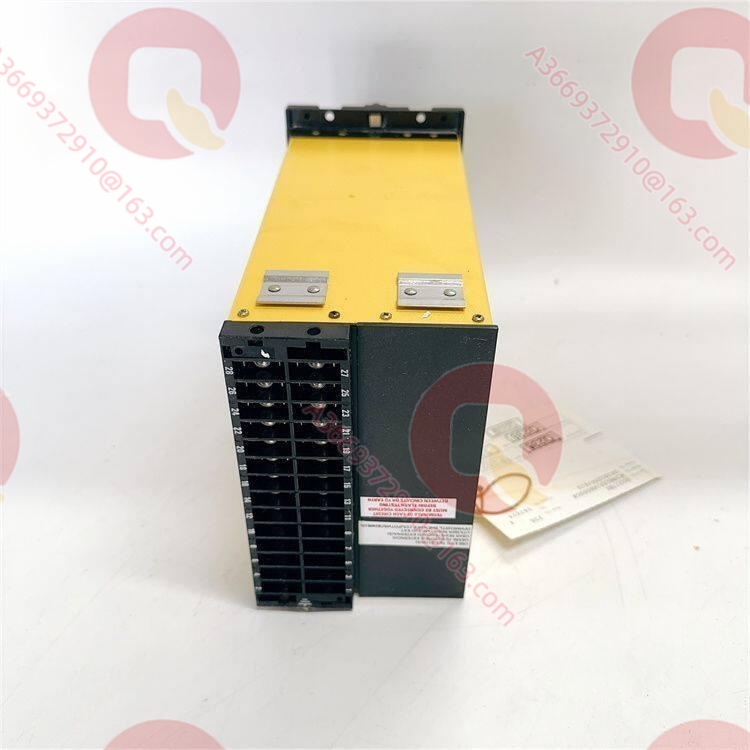

ALSTOM MCHN02D1AB0005A | Модуль дифференциальной защиты | Замена снятого с производства оборудования

Описание продукта

Цифровое реле ALSTOM MCHN02D1AB0005A представляет собой специализированный модуль защиты серии MiCOM, предназначенный для построения схем релейной защиты и автоматики (РЗА) на энергообъектах и крупных промышленных предприятиях. Устройство обеспечивает высокоскоростное отключение коротких замыканий в зоне действия защиты, используя цифровой канал связи для обмена данными между полукомплектами.

По моему опыту, аппаратная платформа ALSTOM MCHN02D1AB0005A демонстрирует высокую стабильность работы в условиях жестких электромагнитных помех. Архитектура устройства минимизирует задержку передачи сигналов блокировки и отключения, обеспечивая селективность работы автоматики энергосистемы. Модуль поставляется из категории «новый складской остаток» (New Surplus), что позволяет оперативно восстановить работоспособность ячейки КСО/КРУ без необходимости полной модернизации панели РЗА.

Регламент контроля качества (SOP Quality Transparency)

Для обеспечения надежности оборудования из сегмента New Surplus, каждый модуль проходит строгую процедуру проверки в нашей лаборатории:

1. Входной контроль: Визуальный осмотр корпуса на отсутствие микротрещин, проверка целостности разъемов, верификация соответствия шильда и аппаратных ревизий плат.

2. Функциональное тестирование под нагрузкой: Подключение модуля к специализированному испытательному стенду (имитация токовых цепей с помощью калибратора ТН/ТТ). Проверка алгоритмов срабатывания дифференциальной отсечки при различных углах сдвига фаз.

3. Проверка электрических параметров: Измерение сопротивления изоляции токовых входов и цепей питания с использованием мегомметра Fluke при испытательном напряжении 1000 В. Контроль потребляемой мощности в дежурном режиме и при срабатывании выходных реле.

4. Верификация встроенного ПО: Считывание текущей версии прошивки через сервисный порт. Проверка целостности энергонезависимой памяти (EEPROM), очистка буфера событий и сброс конфигурации к заводским настройкам.

5. Финальный контроль качества и упаковка: Обработка антистатическим спреем, размещение модуля в специализированный ESD-пакет. Закладка демпфирующих ложементов в коробку, нанесение пломбы «QC Passed» с указанием серийного номера и даты проверки.

Технические характеристики

Руководство по монтажу и конфигурации

Этап 1: Подготовка

• Инструменты: Отвертка диэлектрическая шлицевая (3 мм), мультиметр Fluke 87-V, браслет заземления ESD, персональный компьютер с установленным ПО MiCOM S1 Studio (или более ранней версией MiCOM support software) и преобразователем USB-RS485.

• Меры безопасности: ⚠️ Убедитесь, что цепи измерительных трансформаторов тока (ТТ) закорочены на испытательном блоке перед началом любых работ. Размыкание вторичных цепей ТТ под нагрузкой ведет к возникновению смертельно опасного высокого напряжения!

Этап 2: Демонтаж

1. Отключите автомат питания оперативного тока данной ячейки.

2. Проверьте отсутствие напряжения на клеммах питания мультиметром.

3. Промаркируйте все подходящие кабели.

4. Аккуратно ослабьте винты фиксирующих клеммных колодок на задней панели реле и отсоедините их.

Этап 3: Монтаж

1. Установите модуль MCHN02D1AB0005A в вырез панели (шкафа) РЗА.

2. Зафиксируйте корпус четырьмя монтажными винтами на рамке.

3. Подключите клеммные колодки. Убедитесь в плотной посадке разъемов и затяните фиксирующие винты с усилием не более 0.5 Н·м во избежание срыва резьбы.

4. Подключите заземляющий проводник к выделенной шпильке заземления на корпусе реле.

Этап 4: Включение и тестирование

1. Подайте оперативный ток. На лицевой панели должен загореться зеленый светодиод “Healthy”.

2. Подключите ПК к переднему порту. Считайте конфигурацию.

3. Снимите закоротки с цепей ТТ. На экране реле проверьте корректность отображения векторов токов нагрузки.

4. Норма времени: Весь процесс физической замены занимает около 45 минут при условии готовой маркировки кабелей.

Совместимость программного обеспечения и прошивок

При замене реле ALSTOM MCHN02D1AB0005A критически важно учитывать версию аппаратной платформы (Hardware Exec) и встроенного ПО (Software Firmware).

• Рекомендуемое ПО: Конфигурирование параметров защиты и логики PSL выполняется через пакет MiCOM S1 Studio версии 5.0 и выше. Для связи используется драйвер устройства конкретно под модель MCHN.

• Риски несовместимости: Данная модель имеет аппаратную схему питания 24–48 В. Попытка установить ее вместо модификации с питанием 110–220 В (например, MCHN02D1AB0002A) приведет к мгновенному выходу из строя блока питания реле или отказу в работе автоматики.

• Обратная совместимость: Если вы загружаете старый файл конфигурации (.cfg / .suc), созданный в начале 2000-х годов, проверьте карту адресов Modbus. В версиях прошивки ниже V2.0 некоторые регистры аварийных событий имели смещение на 1 слово, что потребует корректировки карты опроса в SCADA-системе.

Часто задаваемые вопросы (FAQ)

В: Поддерживает ли данная модель «горячую замену» (Hot-Swap) под нагрузкой?

О: Нет. Конструкция клеммных блоков серий MiCOM первого и второго поколения не предусматривает автоматическое закорачивание цепей ТТ при извлечении модуля. Любые манипуляции с разъемами должны производиться только на полностью обесточенной ячейке с предварительным закорачиванием вторичных цепей трансформаторов тока на внешнем клеммнике.

В: Оборудование снято с производства. Как обстоят дела с гарантией и надежностью?

О: Несмотря на то, что бренд ALSTOM со временем перешел к AREVA, а затем к Schneider Electric, данные модули из старых складских запасов (New Surplus) обладают высочайшей надежностью элементной базы. Мы предоставляем собственную гарантию 12 месяцев. Перед отправкой реле проходит полный цикл тестов, что исключает дефекты хранения.

В: Сбросятся ли уставки и логика защиты при длительном отсутствии питания на складе?

О: Нет. Конфигурация, уставки защиты и пользовательская логика PSL хранятся в энергонезависимой флэш-памяти EEPROM, которая сохраняет данные без подачи питания более 10 лет. Литиевая батарейка на плате отвечает только за ход часов реального времени (RTC) и ведение лога событий. Перед отгрузкой мы проверяем состояние этой батареи и при необходимости меняем её.

В: Можно ли изменить номинальный ток с 1 А на 5 А в полевых условиях?

О: Да, модель MCHN02D1AB0005A имеет универсальные аналоговые входы. Переключение номинала $I_n$ выполняется программно в меню настроек устройства через интерфейс MiCOM S1 Studio. Перепайка шунтов на плате не требуется.

В: Что делать, если при подключении по RS485 реле не отвечает на запросы SCADA?

О: По моему опыту, в 90% случаев проблема кроется в неверной конфигурации DIP-переключателей терминирования линии на задней панели (если они используются в вашей топологии шины) либо в несовпадении параметров порта в меню реле. Проверьте через экран лицевой панели параметры: COMMUNICATION -> Access Code, Address, Baud Rate и выберите протокол (Modbus или Courier). Учтите, что для протокола Modbus требуется перезагрузка реле по питанию после изменения адреса.
