ALSTOM MVAJ23B1AB0757B | Многоконтактное отсекающее реле MVAJ | Замена для систем защиты AREVA / Schneider

Обзор оборудования

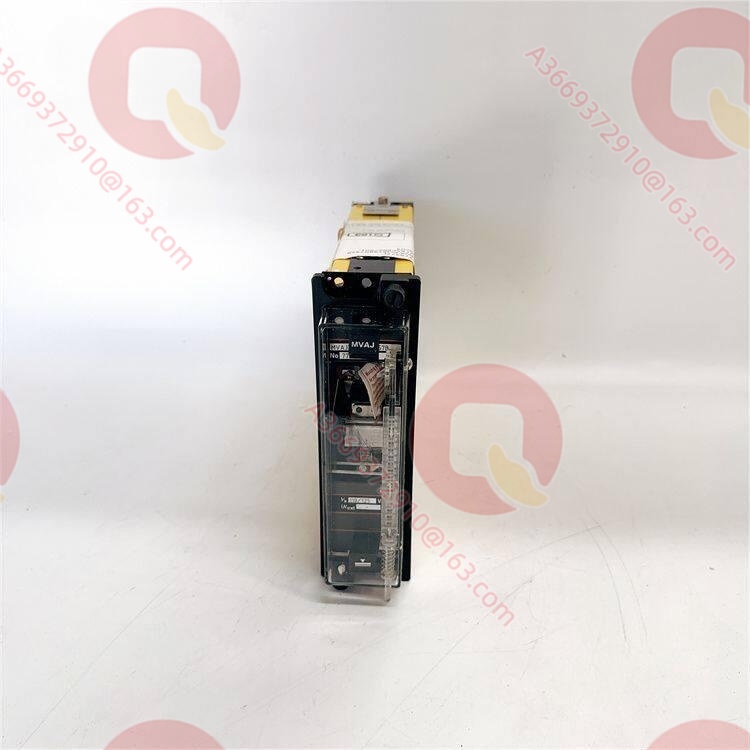

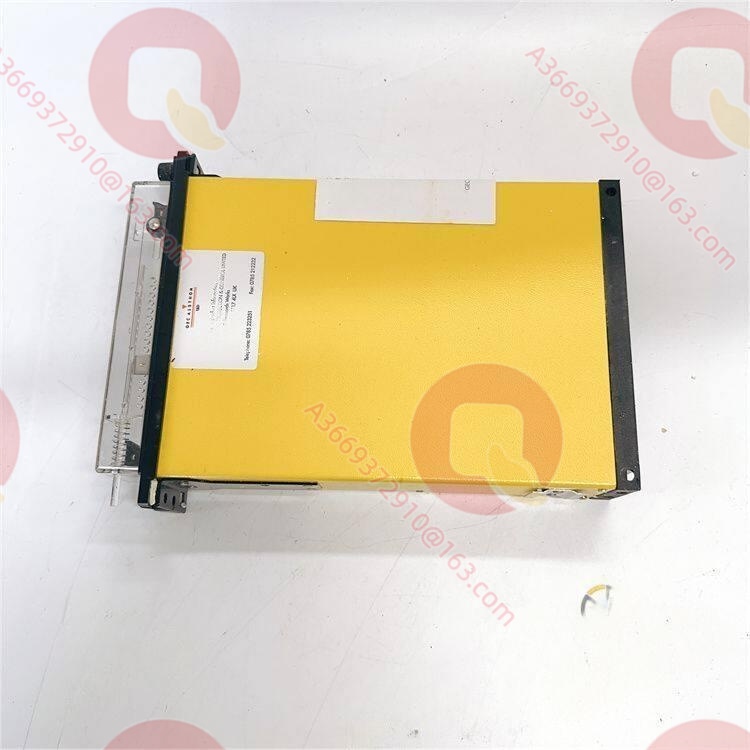

Высокоскоростное двустабильное реле ALSTOM MVAJ23B1AB0757B представляет собой критически важный исполнительный узел в схемах релейной защиты и противоаварийной автоматики (РЗА). По моему опыту, модификация MVAJ23 применяется в тех случаях, когда требуется одновременно размножить аварийный сигнал на большое количество независимых цепей (в данной модели доступно 8 контактов) и обеспечить сверхбыстрое время отклика (менее 10 мс) для минимизации повреждений силового оборудования при коротких замыканиях.

Модель MVAJ23B1AB0757B работает по принципу магнитного удержания (двустабильная логика). При подаче оперативного напряжения 110 В DC на рабочую обмотку происходит мгновенное переключение контактной группы. Состояние блокировки сохраняется даже при полном исчезновении питания в цепях собственных нужд подстанции. Для возврата системы в исходное (доаварийное) состояние требуется подача электрического импульса на обмотку сброса или физическое нажатие кнопки сброса на лицевой панели устройства дежурным персоналом.

Ключевые технические характеристики

Регламент контроля качества (SOP Quality Transparency)

Для реле из категории New Surplus (новые складские остатки), критически важных для цепей отключения КЗ, мы применяем обязательный пятиступенчатый лабораторный контроль.

1. Входной контроль

Специалист проверяет целостность геометрии увеличенного 20-контактного корпуса, состояние прозрачного кожуха и отсутствие люфтов у механизма ручного сброса. Верифицируется соответствие буквенно-цифрового индекса MVAJ23B1AB0757B спецификации заказа.

2. Функциональное тестирование под нагрузкой

Реле монтируется в испытательный стенд. На рабочую обмотку подается номинальное напряжение 110 В DC для фиксации защелки, затем импульс подается на обмотку сброса. Цикл коммутации повторяется не менее 40 раз под контролем автоматики стенда для исключения отказов механики.

3. Проверка электрических параметров

С помощью мегаомметра Fluke измеряется сопротивление изоляции между всеми 8 независимыми группами контактов (норма: $\ge 100$ МОм при 1000 В DC). Мультиметром измеряется омическое сопротивление катушек включения и возврата. Проверяется гарантированная работа реле при снижении напряжения оперативного тока до 70% от $U_n$ (77 В DC).

4. Верификация встроенного ПО

Для электромеханической серии MVAJ данный этап включает осциллографирование времени замыкания контактов. С помощью цифрового регистратора фиксируется время от подачи импульса до полного прекращения дребезга контактов NO. Параметр должен строго укладываться в паспортные < 10 мс.

5. Финальный контроль качества и упаковка

После очистки контактов устройство маркируется индивидуальным штампом соответствия ОТК. Реле оборачивается специализированной воздушно-пузырьковой пленкой, помещается в индивидуальный антистатический (ESD) пакет и укладывается в жесткую транспортировочную тару.

Руководство по замене и миграции (Technical Pitfall Guide)

При замене реле MVAJ23 на панелях релейной защиты необходимо избегать следующих критических ошибок:

• Несоответствие версий прошивки / спецификаций кода: Индекс 0757B указывает на специфическую конфигурацию внутренних контактов сброса и номиналы встроенных резисторов. Ошибка в этом коде при замене приведет к тому, что внешняя схема дистанционного сброса потеряет работоспособность, либо катушка сброса сгорит из-за неотсеченного вовремя тока.

• Ошибки конфигурирования DIP-переключателей / перемычек: Реле серии MVAJ23 используют внутренние NC-контакты для разрыва собственных цепей питания после завершения переключения. Неправильное подключение внешних перемычек на 20-контактной колодке нарушит эту логику и выведет реле из строя при первом же пуске.

• Несовместимость клемм или кабелей: Из-за увеличенного размера корпуса (размер 2) и плотности монтажа 20 клемм, жилы кабелей вторичной коммутации должны быть аккуратно уложены без натяжения. При затяжке винтов используйте динамометрический инструмент (усилие 1.0–1.2 Н·м), чтобы не повредить пластиковые перегородки колодки.

• Различия в характеристиках электропитания: При глубоких посадках напряжения постоянного тока на подстанции в момент ликвидации тяжелых КЗ, энергии импульса может не хватить для преодоления сопротивления мощной возвратной пружины и магнита защелки MVAJ23, что заблокирует выдачу команды на отключение.

• Электростатический разряд (ESD): В процессе монтажа проводов существует риск сквозного прохода статического разряда через сухие контакты реле на цифровые входы смежных микропроцессорных терминалов (например, MiCOM, ЭКРА, Сириус), что может вызвать необратимое повреждение их входных оптронов. Монтаж должен вестись с обязательным заземлением инструмента.

Инструкция по монтажу и настройке

Phase 1: Подготовка

• Инструменты: Набор изолированных отверток, поверенный миллисекундомер, цифровой мультиметр, схема вторичной коммутации ячейки.

• Проверка: Полностью отключите автоматы питания оперативным током (ШП, ШУ) на заменяемой панели. Убедитесь в отсутствии потенциала на клеммах.

• Время выполнения: 10 минут.

Phase 2: Демонтаж

• ⚠️ ВНИМАНИЕ: Ошибка при отсоединении цепей реле MVAJ23 может привести к ложной блокировке выключателей смежных присоединений. Перед началом работ выведите выходные цепи защиты с помощью испытательных блоков (типа MMLG или БИ-4).

• Последовательно открутите провода от 20-контактной колодки, нанося на каждый провод жесткую маркировку с номером клеммы. Демонтируйте корпус реле из панели.

• Время выполнения: 25 минут.

Phase 3: Монтаж

• Установите новое реле MVAJ23B1AB0757B в монтажное окно панели и зафиксируйте крепежными винтами.

• Подключите провода к клеммам в строгом соответствии с нанесенной маркировкой и схемой. Затяните клеммы динамометрической отверткой с усилием 1.1 Н·м.

• Время выполнения: 25 минут.

Phase 4: Включение и тестирование

• Подайте оперативный ток 110 В DC на панель. Проверьте свободный ход механизма ручным нажатием кнопки на корпусе.

• От тестового прибора (например, РЕТОМ-21) подайте импульс напряжения на рабочую обмотку. Зафиксируйте время срабатывания по миллисекундомеру (норма $< 10$ мс). Проверьте мультиметром замыкание всех 4 NO и размыкание всех 4 NC контактов.

• Подайте сигнал на обмотку электрического сброса. Убедитесь, что реле вернулось в исходное состояние, а флажок поднялся. Восстановите рабочее положение испытательных блоков.

• Время выполнения: 40 минут.

Совместимость программного и аппаратного обеспечения

Устройство ALSTOM MVAJ23B1AB0757B является чисто электромеханическим двустабильным реле и не содержит программного макрокода (Firmware) или цифровых интерфейсов. Интеграция в современные АСУ ТП подстанций осуществляется традиционным способом — путем заведения свободных сигнальных контактов (из доступной комбинации 4 NO + 4 NC) на модули дискретного ввода контроллеров присоединения или полевых терминалов РЗА для последующей трансляции статуса блокировки по протоколу МЭК 61850-8-1 (GOOSE/MMS).

Часто задаваемые вопросы (FAQ)

В: В чем ключевое отличие реле MVAJ23 от модификации MVAJ21?

О: Главное отличие заключается в количестве доступных выходных контактов и габаритах. Серия MVAJ21 имеет 6 контактов (4 NO + 2 NC) и выполнена в узком корпусе (размер 1, 10 клемм). Серия MVAJ23 имеет увеличенное число контактов — 8 штук (4 NO + 4 NC) и требует большего пространства на панели из-за 20-контактного корпуса (размер 2).

В: Можно ли использовать данное реле, если в сети оперативного тока подстанции используется напряжение 220 В DC?

О: Категорически нет. Данная модификация (MVAJ23B1AB0757B) рассчитана строго на напряжение 110/125 В DC. Подача напряжения 220 В приведет к мгновенному пробою изоляции обмотки и выходу реле из строя. Для сетей 220 В необходима модель с соответствующим символом в коде напряжения.

В: Требуется ли подавать непрерывный сигнал на обмотку сброса для удерживания реле в исходном состоянии?

О: Нет, не требуется. Реле является двустабильным. Как для перевода в аварийное состояние, так и для сброса достаточно кратковременного импульса напряжения длительностью не менее 30 мс. Постоянное удержание механизма обеспечивается встроенным постоянным магнитом.

В: Безопасно ли нажимать кнопку ручного сброса на лицевой панели, если на рабочую обмотку в этот момент по-прежнему подан аварийный сигнал?

О: Конструкция реле MVAJ23 имеет функцию «свободного расцепления». Электрический сигнал на срабатывание имеет абсолютный приоритет над ручным сбросом. Если аварийный сигнал активен, механическое нажатие кнопки сброса будет проигнорировано, и контакты останутся в защитном (замкнутом) положении.

В: Каков ресурс работы контактов реле при коммутации тяжелых индуктивных нагрузок (например, мощных соленоидов отключения)?

О: Контакты реле MVAJ проектировались специально для работы на замыкание мощных индуктивных цепей (ток замыкания до 30 А). Механический ресурс составляет не менее 10 000 операций. Однако для цепей размыкания токов катушек отключения выключателей (где возникает дуга) необходимо использовать последовательно включенные вспомогательные контакты самого выключателя, так как разрывная способность контактов реле на постоянном токе ограничена величиной 50 Вт при индуктивной нагрузке.
