Основные технические характеристики (Key Technical Specifications)
| Параметр | Значение / Спецификация |
| Производитель | ALSTOM (GEC Alsthom) |
| Полный код модели | MCGG62N1CB0753F |
| Количество фаз / измерительных каналов | 3 фазы + канал защиты от замыканий на землю |
| Номинальный ток (In) | 1 А / 5 А (выбирается внутренними перемычками) |
| Номинальная частота | 50 Гц / 60 Гц |
| Диапазон регулировки уставок | От 0,05 In до 2,4 In для токовых плат |
| Типы кривых срабатывания | Стандартная инверсная (SI), очень инверсная (VI), чрезвычайно инверсная (EI) |
| Конфигурация питания (N1) | Универсальный встроенный блок питания постоянного/переменного тока |
| Тип монтажа | Встраиваемый в панель (Flush Mounting), корпус размера 4 |
| Выходные реле | Сухие контакты с высокой коммутационной способностью (цепь отключения) |
| Рабочий диапазон температур | От -10 °C до +55 °C |

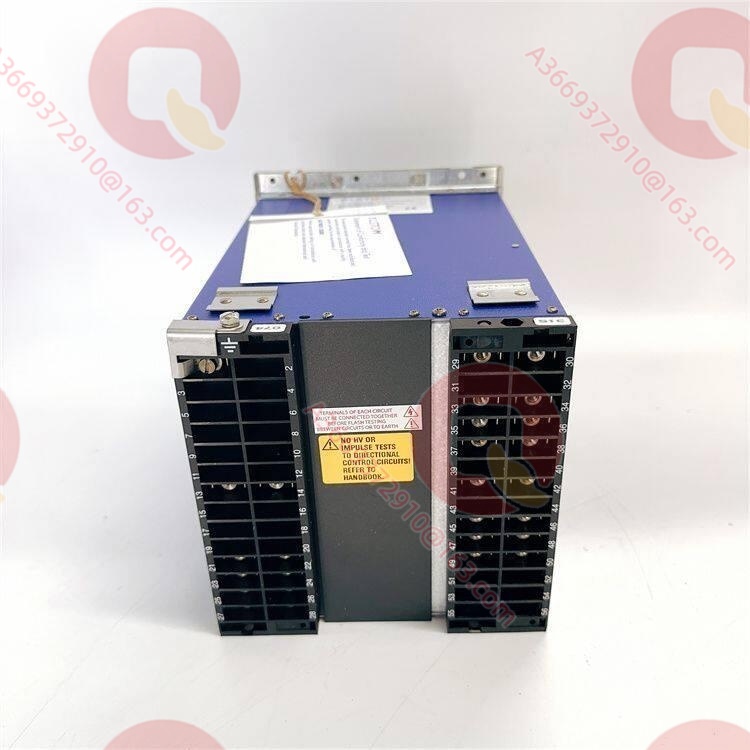

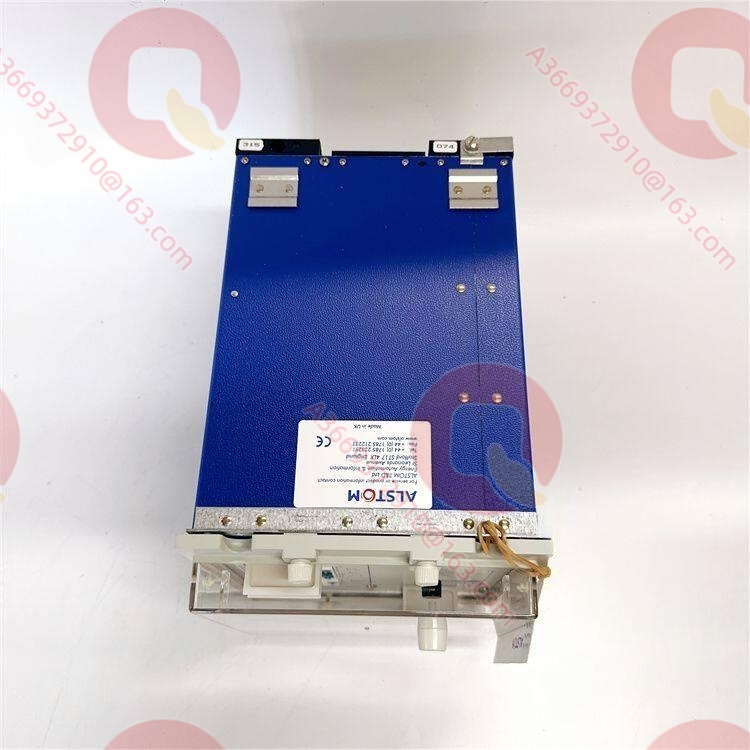

Обзор продукта (Product Introduction)
Микропроцессорное реле тока ALSTOM MCGG62N1CB0753F является классическим и высоконадежным элементом систем релейной защиты и автоматики (РЗА). Данный блок осуществляет непрерывный контроль токов в трех фазах сети и токов нулевой последовательности для защиты радиальных и кольцевых распределительных сетей среднего и высокого напряжения. Модификация MCGG62 объединяет в одном корпусе функции защиты от междуфазных коротких замыканий и высокочувствительной защиты от замыканий на землю.
Прибор применяется для защиты ячеек КРУ (Комплектных распределительных устройств), силовых трансформаторов и мощных синхронных/асинхронных двигателей. Использование статических электронных компонентов вместо электромеханических узлов гарантирует стабильность время-токовых характеристик в течение всего срока службы, исключает залипание подвижных частей и минимизирует время готовности РЗА к повторному срабатыванию при циклическом характере повреждений в сети.
Краткое руководство по устранению неисправностей (Troubleshooting Quick Reference)
| Симптом неисправности | Возможная причина | Вероятность | Рекомендуемое действие |
| Индикаторы на лицевой панели полностью погасли | Отсутствует внешнее оперативное питание или перегорел внутренний предохранитель блока питания. | Высокая (60%) | Измерьте напряжение на клеммах питания устройства. Если питание подано, демонтируйте реле и проверьте целостность плавкого предохранителя на силовой плате питания. |
| Горит аварийный светодиод неисправности процессора | Внутренний программный сбой, ошибка контрольной суммы памяти или отказ ПЗУ. | Средняя (25%) | Обесточьте устройство на 1-2 минуты для перезапуска микропроцессора. Если после подачи питания ошибка повторяется, реле требует замены из резерва. |
| Реле срабатывает при токах ниже уставки (ложное срабатывание) | Неверно выставлен шаг переключателей на лицевой панели или сбилась калибровка аналоговых каналов. | Средняя (30%) | Проверьте физическое положение DIP-переключателей. Убедитесь, что суммарный ток нагрузки не превышает уставку. Проверьте отсутствие наводок в цепях ТТ (Трансформаторов тока). |
| Выходные контакты не замыкаются при моделировании аварии | Механическое повреждение выходного реле или обрыв дорожки на плате логики. | Низкая (15%) | Выполните проверку цепей с помощью встроенного тестового блока (Test Block) для принудительной активации выходных триггеров. Проверьте сопротивление контактов мультиметром. |
Часто задаваемые вопросы (Frequently Asked Questions – FAQ)
Вопрос: В чем критическое отличие модели MCGG62 от базовой серии MCGG52?
Ответ: Модель MCGG62 имеет расширенную внутреннюю логику и конфигурацию измерительных каналов. В отличие от MCGG52, она предназначена для одновременного полноценного контроля трех фаз и выделенного канала замыкания на землю с возможностью независимой настройки временных характеристик для каждого типа повреждения, что обеспечивает более гибкую селективность в сложных топологиях сетей.
Вопрос: Сбиваются ли настройки уставок реле, если оно хранилось на складе без питания более 10 лет?

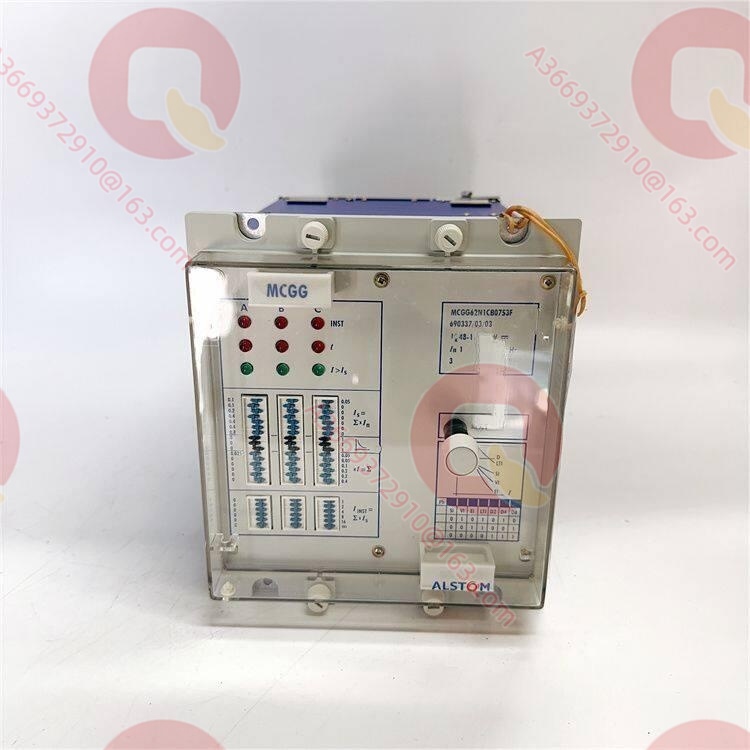

Ответ: Нет, настройки не сбиваются. В реле ALSTOM MCGG62N1CB0753F уставки выставляются механическим переключением DIP-тумблеров на лицевой панели под прозрачной защитной крышкой. Это полностью аппаратный метод задания конфигурации, который физически не зависит от наличия питания, батареек или состояния микросхем памяти.
Вопрос: Как убедиться в исправности реле перед установкой в ячейку КРУ после длительного хранения?
Ответ: Перед монтажом необходимо провести проверку на специализированном испытательном стенде (например, РЕТОМ или аналогичном комплексе проверки РЗА). Требуется подать номинальное оперативное питание, проверить ток срабатывания по фазам, замерить время отключения при различных типах инверсных характеристик и оформить официальный протокол испытаний.
Вопрос: Почему вы поставляете только оборудование из складских остатков (New Surplus), а не новые версии с завода?
Ответ: Данная серия устройств РЗА снята с производства корпорацией ALSTOM и официально больше не выпускается. Поставка “Нового складского остатка” — это единственная возможность для промышленных предприятий оперативно заменить вышедший из строя блок без проведения масштабной и дорогостоящей реконструкции всей релейной панели и вторичных цепей автоматики.
Вопрос: Поддерживает ли данная модель современные протоколы связи, например, IEC 61850?
Ответ: Нет, реле серии MCGG являются классическими статическими устройствами ранних поколений микропроцессорной техники. Они ориентированы на аппаратную логику и выдачу сигналов через сухие контакты (“ток-время”). Интерфейсы передачи данных RS-485 или Ethernet (IEC 61850) в модификации MCGG62N1CB0753F отсутствуют. Для интеграции в современные системы АСУ ТП требуются внешние модули преобразования сигналов.
