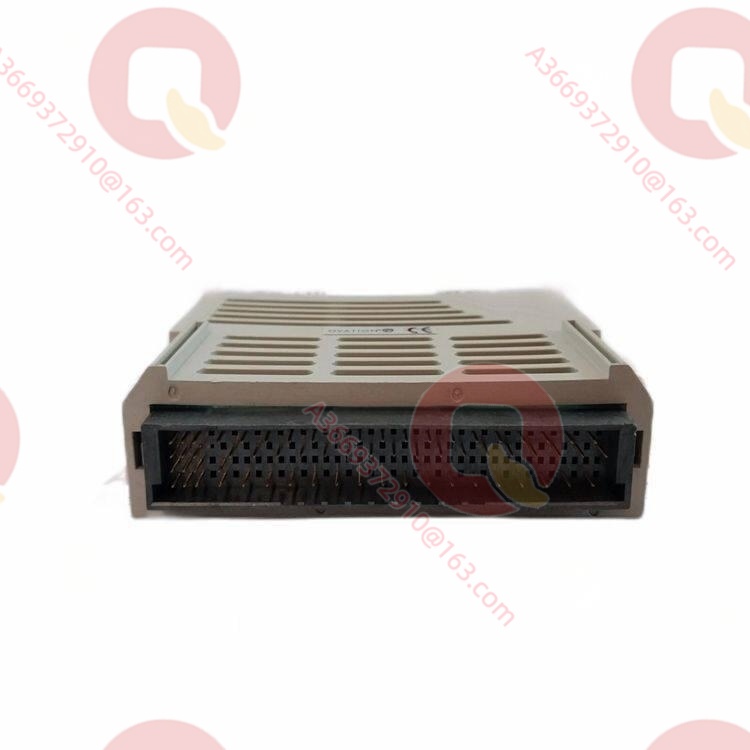

Emerson 5X00059G01 Персональный модуль HART аналогового ввода 5X00059G01

Описание продукта

5X00059G01 — персональный модуль HART аналогового ввода (HAI Personality) в DCS Ovation компании Emerson (ранее Westinghouse); он работает в паре с электронным модулем HART аналогового ввода 5X00058G01, образуя полную 8-канальную подсистему HART аналогового ввода и выполняя функции подключения интеллектуальных датчиков, питания контуров и маркировки клеммdcsmodule.com+1.

Официальное руководство однозначно определяет: 5X00059G01 представляет собой одноплатную сборку с восемью входами двухпроводных датчиков с питанием от контура (с предохранителями) или без предохранителей для активных (четырёхпроводных, с гальванически развязанным токовым выходом) датчиков; на клеммной плате предусмотрены A1–A8± (сигнальные входы), P1–P8+ (выходы питания контура для двухпроводных датчиков), SH1–SH8 (клеммы экранов), PS+/PS− (клеммы внешнего вспомогательного питания) и RSV (резервные клеммы, подключение запрещено); на боковой поверхности каждого модуля Personality нанесена упрощённая схема расключения для руководства полевым монтажомdcsmodule.com. В двухплатной архитектуре Ovation «электронный модуль + персональный модуль» данный модуль является полевым интерфейсным уровнем сети интеллектуальных приборов HART и определяет физическую реализацию схем двух- и четырёхпроводного подключения.

Технические характеристики

Ключевые особенности и преимущества

Поддержка двух- и четырёхпроводных входов: модуль одновременно предоставляет 8 каналов двухпроводного контурного питания с предохранителями и клеммы для активных четырёхпроводных входов без предохранителей — один Personality покрывает обе распространённые схемы подключения интеллектуальных датчиков, исключая необходимость замены платы Personality при различии типов датчиковdcsmodule.com+1.

Полное и наглядное определение клемм: функциональное разделение клемм A/A±, P+, SHn, PS±, RSV однозначно, а упрощённая схема расключения на боковой поверхности модуля позволяет вести монтаж по рисунку, снижая риск ошибок; резервные клеммы RSV прямо запрещены к подключению, что предотвращает отказы из-за ошибочной коммутации.

Локальное подключение экранов: клеммы SH1–SH8 позволяют подключить экран каждого канала непосредственно на плате Personality в соответствии с официальным требованием «экран кабеля заземляется на входе шкафа», обеспечивая помехоустойчивость низкоуровневого сигнала HARTdcsmodule.com.

Стандартизованный ввод вспомогательного питания: клеммы PS+/PS− служат штатной точкой подключения внешнего вспомогательного питания и в сочетании с требуемым официальными документами малошумным источником (≤1,2 мВ RMS) обеспечивают качество связи HART.

Двухплатная архитектура обслуживания: при замене электронного модуля все полевые подключения сохраняются на плате Personality, объём работ сокращается с «полного расключения» до «извлечения и установки электроники», что удобно для быстрого устранения дефектов на работающем блоке.

Области применения

Применение 5X00059G01 полностью связано с электронным модулем 5X00058G01; модуль размещается в шкафах I/O контуров технологического регулирования на ТЭС, АЭС, ПГУ, объектах нефтехимии и газообработки с DCS Ovationdcsmodule.com+1. Типовые задачи: подключение интеллектуальных датчиков давления/температуры/расхода систем свежего пара и питательной воды, измерение уровня барабана и деаэратора, приём сигналов давления воздуха и кислорода в тракте воздух-газ, а также подключение интеллектуальных приборов ключевых контуров расхода и уровня нефтехимии — все интеллектуальные датчики на базе 4–20 мА + HART подключаются к Ovation через данный модуль Personality.

Модель особенно востребована в двух ситуациях: на основном оборудовании и вспомогательных цехах станций с высокой плотностью интеллектуальных датчиков и массовым подключением по HART; и в реконструируемых проектах со смешанным применением двух- и четырёхпроводных датчиков, где двойная поддержка входов 5X00059G01 исключает необходимость конфигурировать разные платы Personality по типам датчиков. В архитектуре удалённого I/O модуль с электронным модулем может устанавливаться в шкафах удалённых узлов, сводя удалённые интеллектуальные датчики в Ovation на месте, сокращая длину кабелей HART и повышая качество связи.

Сопутствующие продукты

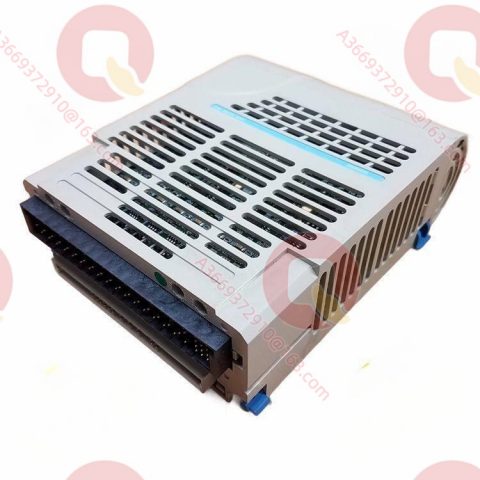

5X00058G01: электронный модуль HART аналогового ввода (8 каналов, 16 бит А/Ц); комплектующее использование с 5X00059G01dcsmodule.com.
5X00062G01: электронный модуль HART аналогового вывода (HAO, 8 мультиплексированных каналов 4–20 мА, 14 бит Ц/А); сопутствующий тип на стороне HART-выводаemerson.com.
5X00063G01: персональный модуль HART аналогового вывода (8 пассивных цепей с заменяемой пользователем вставкой вспомогательного питания)emerson.com.
1C31224G01 / 1C31227G01: стандартная пара электронного/персонального модулей аналогового ввода Ovation (без HART) для обычного сбора 4–20 мА.
5X00070G01: высокоскоростной модуль аналогового ввода Ovation (8 каналов 4–20 мА с индивидуальной изоляцией); параллельный выбор для высокоскоростного сбораglobalpetroparts.com.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении HART-модулей в шкафу удалённого узла.
1X00781H01L: DIN-рейковый источник 24 В пост. тока Ovation; возможный вариант вспомогательного питания.

Монтаж и обслуживание

Подготовка к монтажу: определите тип полевых датчиков (двухпроводные с питанием от контура или четырёхпроводные активные) и спланируйте расключение по определению клемм 5X00059G01; установите 5X00059G01 в слот Personality перед электронным модулем 5X00058G01; по этикетке схемы на боковой поверхности подключите сигнальные клеммы A/A±, клеммы питания контура P+, клеммы экранов SHn и клеммы вспомогательного питания PS± каждого канала (подключение клемм RSV строго запрещено); для вспомогательного питания рекомендуется малошумный внешний линейный источник; спецификацию кабеля выбирайте по официальным требованиям (<5000 футов — 24 AWG, 5000–10000 футов — 20 AWG), экран заземляется одноточечно на входе шкафа.

Рекомендации по обслуживанию: при регулярных обходах контролируйте состояние клеммника — окисление, ослабление затяжки, пыль; во время ремонтов измеряйте ток контура по каждому каналу, проверяйте состояние предохранителей (двухпроводные цепи), затяжку клемм и непрерывность заземления экранов. При сообщении о недо-/перегрузке канала сначала измерьте ток контура датчика на клеммах Personality и проверьте предохранитель данной цепи (двухпроводной), затем относите отказ к датчику, кабелю, предохранителю или электронному модулю. Сам 5X00059G01 — клеммная плата с низкой аварийностью, но рекомендуется хранить его в паре с электронным модулем 5X00058G01 и держать запас плавких вставок.

Гарантия на продукт

Поставляемые модули 5X00059G01 проходят внешний контроль, проверку целостности цепей расключения, функциональную проверку предохранителей и сверку маркировки клемм в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Поставки этого персонального модуля стабильны: стандартные объёмы отгружаются со склада, возможна комплектная поставка с электронным модулем 5X00058G01 и HART-выводом 5X00062G01/5X00063G01. Инженеры знакомы с двухплатной архитектурой подсистемы HART Ovation, нормами расключения двух- и четырёхпроводных датчиков и настройкой вспомогательного питания и готовы помочь со сверкой клемм, подтверждением схемы расключения и реализацией замены, поддерживая ремонты действующих блоков Ovation на электростанциях и объектах нефтехимии.
