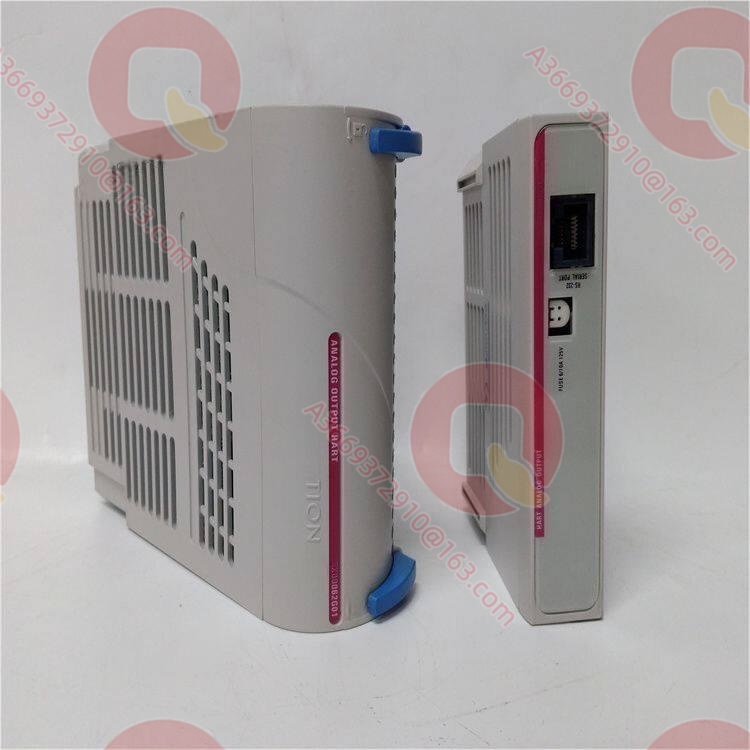

Emerson 5X00062G01 Электронный модуль HART аналогового вывода на 8 каналов 5X00062G01

Описание продукта

5X00062G01 — электронный модуль аналогового вывода HART на 8 каналов (HART Analog Output, HAO) для DCS Ovation компании Emerson (ранее Westinghouse); он обеспечивает 8 мультиплексированных выходных каналов 4–20 мА, напрямую сопрягаемых с 8 устройствами вывода, совместимыми с HART (интеллектуальными позиционерами клапанов, интеллектуальными исполнительными механизмами), и является ключевым компонентом ввода/вывода Ovation на стороне интеллектуальных приборовemerson.com+1.

Согласно официальной спецификации Emerson (PWS_010205): модуль содержит 16-МГц микроконтроллер, отвечающий за А/Ц- и Ц/А-преобразование и управление интерфейсом HART; 8 выходных каналов разделяют один 14-разрядный Ц/А-преобразователь с последовательным обновлением с периодом 24 мс; цифровой HART-канал реализуется наложением низкоуровневого синусоидального сигнала частотной манипуляции (FSK) на аналоговый 4–20 мА, при этом среднее значение HART-сигнала равно нулю и не влияет на аналоговый управляющий сигнал. Модуль в паре с персональным модулем 5X00063G01 образует полную подсистему HART аналогового вывода; каналы не изолированы между собой и разделяют внешний источник +24 В пост. тока, при этом между полевой стороной и логикой обеспечена диэлектрическая изоляция 1000 В пост. тока/RMSemerson.com. Через AMS Suite Device Manager реализуются сбор информации и обслуживание интеллектуальных позиционеров клапанов.

Технические характеристики

Ключевые особенности и преимущества

14-разрядный Ц/А и обновление 24 мс: 8 выходных каналов разделяют один 14-разрядный Ц/А-преобразователь, последовательно обновляемый 16-МГц микроконтроллером с периодом 24 мс, что сочетает точность вывода с реальным временем системы и удовлетворяет требованиям интеллектуальных позиционеров к разрешению командыemerson.com.

Наложение цифровой связи HART: низкоуровневый FSK-синусоидальный сигнал накладывается на аналоговый 4–20 мА, среднее значение равно нулю и не влияет на аналоговое управление; через AMS Suite Device Manager можно считывать обратную связь по ходу, давление воздуха, диагностику и конфигурацию позиционера, поддерживая настройку параметров и обслуживание интеллектуальных устройствemerson.com.

Изоляция поля 1000 В: между полевой стороной и логикой обеспечена диэлектрическая изоляция 1000 В перем./пост. тока на одну минуту, переходные процессы по длинным кабелям не затрагивают контроллер; конструкция с общим внешним источником +24 В и общим заземлением упрощает внешнее распределение питания, но требует общего заземления полевых устройств вывода.

Диагностика разомкнутого контура: модуль содержит функцию детектирования разомкнутого контура с обратной связью; 8 бит состояния «Pass/Fail» хранятся в регистре данных 0xC, что позволяет контроллеру напрямую считывать состояние целостности каждого контура и быстро локализовать обрывы линий или нагрузкиemerson.com.

Хранение информации EID: на логической плате в EEPROM хранится информация EID (Electronic ID) для идентификации модуля и учёта активов.

Полный набор диагностических LED: модуль предоставляет четыре группы индикаторов — Power OK, Communication OK, External Error, Internal Error — что позволяет оценивать общее состояние модуля при регулярном обходе.

Области применения

5X00062G01 размещается в шкафах I/O выходов технологического регулирования на ТЭС, АЭС, ПГУ, объектах нефтехимии и газообработки с DCS Ovationemerson.com+1. Типовые задачи: вывод команд на интеллектуальные позиционеры клапанов ключевых регулирующих контуров — клапаны питательной воды, впрыска охлаждения, регулирования пара; управление ключевыми клапанами расхода, давления и уровня на объектах нефтехимии; а также противосуржные клапаны компрессоров и другие контуры с повышенными требованиями к быстродействию и точности хода.

Поскольку на современных электростанциях и объектах нефтехимии регулирующие клапаны в основном оснащаются интеллектуальными позиционерами HART, 5X00062G01 применяется как стандартное решение HART аналогового вывода как в новых, так и в реконструируемых проектах — сохраняя надёжность и независимость аналогового управления 4–20 мА и одновременно добавляя цифровую связь для оперативного управления и превентивного обслуживания клапанов. По данным Emerson, применение интеллектуальных приборов HART увеличивает информационный поток в четыре-восемь раз (например, массовый расходомер Coriolis одновременно выдаёт массовый расход, температуру, плотность и объёмный расход), при этом 5X00062G01 в такой архитектуре одновременно выполняет управление клапаном, контроль давления воздуха и обратной связи по положениюemerson.com. В архитектуре удалённого I/O модуль также может устанавливаться в шкафах удалённых узлов вместе со стандартным I/O, выводя команды на удалённые клапаны на месте.

Сопутствующие продукты

5X00063G01: персональный модуль HART аналогового вывода; вместе с 5X00062G01 образует полную подсистему HAOemerson.com.
5X00058G01: электронный модуль HART аналогового ввода (HAI, 8 каналов 4–20 мА, 16 бит А/Ц); вместе с 5X00062G01 образует полный набор HART ввода/вывода.

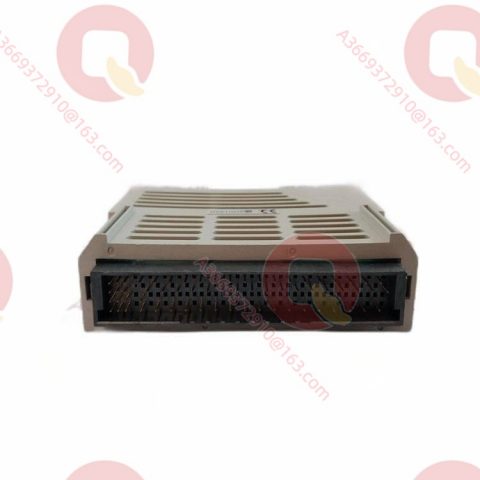

5X00059G01: персональный модуль HART аналогового ввода, в паре с электронным модулем HAI.
1C31150G01 / 1C31166G01: стандартные электронный/персональный модули аналогового вывода Ovation (без HART) для обычных сценариев 4–20 мА.
5X00070G01: высокоскоростной электронный модуль аналогового ввода Ovation (4–20 мА, 14 бит); параллельный выбор для высокоскоростного сбора.
AMS Suite Device Manager: официальная платформа управления HART-оборудованием Emerson, применяется в паре с 5X00062G01.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении модулей HART-вывода в шкафу удалённого узла.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что полевые позиционеры клапанов поддерживают протокол HART, нагрузка выходного контура находится в диапазоне 230–600 Ом (макс. 700 Ом), а внешний источник +24 В пост. тока (−5%/+6,25%) соответствует спецификации и ёмкости модуля; установите 5X00062G01 на базу I/O Ovation, перед ним вставьте 5X00063G01; по официальной схеме клеммных подключений (с разделением вариантов non-CE Mark и CE Mark) подключите выходные линии каждого канала и общий вспомогательный источник, обеспечьте одноточечное заземление экранов; после подачи питания загрузите конфигурацию каналов через I/O Builder и выполните проверку HART-связи и точности вывода через AMS Suite.

Рекомендации по обслуживанию: при регулярных обходах считывайте из контроллера 8 бит состояния «Pass/Fail» из регистра данных 0xC для мониторинга разомкнутых контуров, а также контролируйте состояние четырёх групп LED модуля — Power OK, Communication OK, External Error, Internal Error. Во время ремонтов выполните проверку точности вывода по каждому каналу (должна сохраняться точность 0,25% от полной шкалы), проверьте затяжку клемм и непрерывность заземления экранов. При сообщении о разомкнутом контуре сначала измерьте нагрузку контура и напряжение вспомогательного питания на клеммах Personality, затем относите отказ к позиционеру, кабелю или модулю. 5X00062G01 не требует регламентного обслуживания; рекомендуется держать резервный электронный модуль по числу каналов шкафа в паре с 5X00063G01.

Гарантия на продукт

Поставляемые модули 5X00062G01 проходят внешний контроль, испытания точности 14-разрядного Ц/А, проверку функций связи HART и выборочный контроль изоляции 1000 В в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, сопутствующий персональный модуль 5X00063G01 и HART-ввод 5X00058G01/5X00059G01 поставляются комплектно. Инженеры знакомы с конфигурированием, согласованием нагрузок и диагностикой подсистемы HART-вывода Ovation и готовы помочь со сверкой конфигурации каналов, интеграцией AMS и реализацией замены, поддерживая ремонты действующих блоков Ovation на электростанциях и объектах нефтехимии.
