Emerson 5X00058G01 Электронный модуль HART аналогового ввода 5X00058G01

Описание продукта

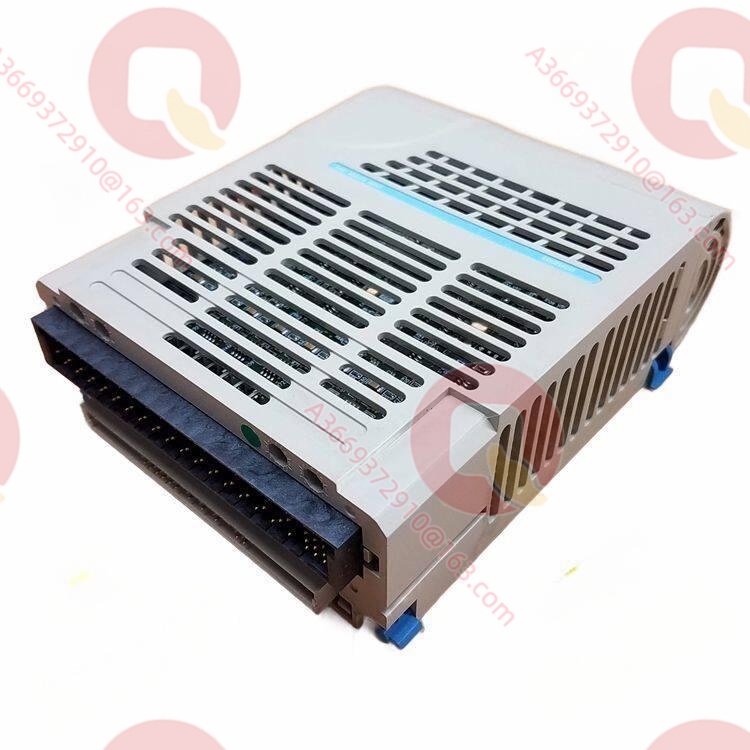

5X00058G01 — электронный модуль аналогового ввода HART (HART Analog Input Module, HAI) для DCS Ovation компании Emerson (ранее Westinghouse); он обеспечивает 8-канальный сбор токовых сигналов 4–20 мА и поверх стандартной аналоговой функции добавляет поддержку цифрового протокола HART, являясь ключевым компонентом ввода/вывода Ovation для подключения интеллектуальных датчиковdcsmodule.com+1.

Согласно официальному «Ovation I/O Reference Manual» (R3-1150): 5X00058G01 как электронный модуль HART аналогового ввода принимает 8 токовых контуров с диапазоном 4–20 мА (с детектированием недо-/перегрузки 2–22 мА), а с помощью частотно-манипулированного (FSK) синусоидального сигнала HART, наложенного на контур 4–20 мА, позволяет контроллеру не только считывать технологическую переменную, но и получать диагностическую информацию интеллектуальных датчиков через AMS и другие инструментыdcsmodule.com. Модуль содержит два 16-разрядных Δ-Σ АЦП CS5509 и схему HART-модема, а в паре с персональным модулем 5X00059G01 образует полную подсистему HART аналогового ввода — аппаратную основу сетей интеллектуальных приборов на ТЭС и объектах нефтехимии.

Технические характеристики

Ключевые особенности и преимущества

Высокоточный сбор с разрешением 16 бит: модуль использует два 16-разрядных Δ-Σ АЦП CS5509 с базовой точностью ±0,05% диапазона (99,7% достоверность) и точностью ±0,1% во всём рабочем диапазоне температур, что удовлетворяет требованиям точного регулирования и расчёта показателей эффективности электростанций к аналоговому вводуdcsmodule.com.

Наложение цифровой связи HART: FSK-сигнал HART накладывается на аналоговый 4–20 мА, позволяя контроллеру, помимо технологической переменной, считывать вторичные переменные, диагностику и конфигурацию интеллектуальных датчиков по протоколу HART с поддержкой инструмента AMS для управления оборудованиемdcsmodule.com.

Двойная совместимость с двух- и четырёхпроводными датчиками: персональный модуль обеспечивает минимальное питание 13,5 В (с ограничением 32 мА) для двухпроводных контуров и клеммы для активных входов четырёхпроводных датчиков — одна подсистема покрывает оба основных типа интеллектуальных датчиков.

Однозначное детектирование недо-/перегрузки: официально определено, что показания <2 мА классифицируются как недогрузка, >22 мА — как перегрузка; биты ошибок каналов (Channel Error Bits) напрямую передаются в контроллер, что упрощает быстрое обнаружение обрывов и перегрузокdcsmodule.com.

Изоляция канал–логика 1000 В: между всеми каналами сбора и логической стороной обеспечена диэлектрическая изоляция 1000 В перем./пост. тока на одну минуту, что защищает контроллер от переходных процессов по длинным кабелямdcsmodule.com.

Области применения

5X00058G01 размещается в шкафах I/O контуров технологического регулирования на ТЭС, АЭС, ПГУ, объектах нефтехимии и газообработки с DCS Ovationdcsmodule.com+1. Типовые задачи: подключение интеллектуальных датчиков давления/температуры/расхода систем свежего пара и питательной воды, измерение уровня барабана и деаэратора, приём сигналов давления воздуха и кислорода в тракте воздух-газ, а также подключение интеллектуальных приборов ключевых контуров расхода и уровня на объектах нефтехимии.

Поскольку на современных электростанциях и объектах нефтехимии аналоговые приборы в основном выполнены на интеллектуальных датчиках HART, 5X00058G01 применяется как стандартное решение HART аналогового ввода как в новых, так и в реконструируемых проектах — сохраняя надёжность и независимость аналогового контура 4–20 мА и одновременно добавляя цифровую связь для управления оборудованием. При использовании модуля необходимо по официальным требованиям настроить малошумный (≤1,2 мВ RMS) источник для вспомогательного питания (рекомендуется внешний линейный источник), а все модули, использующие вспомогательное питание, должны иметь экранированные I/O-кабели для подавления наведённых помехdcsmodule.com. В архитектуре удалённого I/O модуль также может устанавливаться в шкафах удалённых узлов вместе со стандартным I/O, сводя удалённые интеллектуальные датчики в Ovation на месте.

Сопутствующие продукты

5X00059G01: персональный модуль HART аналогового ввода; вместе с 5X00058G01 образует полную подсистему HART AIdcsmodule.com+1.
5X00062G01: электронный модуль HART аналогового вывода (HAO, 8 мультиплексированных каналов 4–20 мА, 14 бит Ц/А); сопутствующий тип на стороне HART-выводаemerson.com.
5X00063G01: персональный модуль HART аналогового вывода (8 пассивных цепей с заменяемой пользователем вставкой вспомогательного питания)emerson.com.
1C31224G01 / 1C31227G01: стандартная пара электронного/персонального модулей аналогового ввода Ovation (без HART) для обычного сбора 4–20 мА.
5X00070G01: высокоскоростной модуль аналогового ввода Ovation (8 каналов 4–20 мА с индивидуальной изоляцией); параллельный выбор для высокоскоростного сбораglobalpetroparts.com.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении HART-модулей в шкафу удалённого узла.
AMS Suite: официальная платформа управления HART-оборудованием Emerson, применяется в паре с 5X00058G01.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что полевые датчики — интеллектуальные HART-датчики, а двух- или четырёхпроводная схема соответствует определению клемм 5X00059G01 (A/A± — сигнальные, P+ — питание контура, SHn — экран, PS± — вспомогательное питание); настройте малошумный источник для вспомогательного питания (рекомендуется внешний линейный, ≤1,2 мВ RMS); установите 5X00058G01 на базу I/O Ovation, перед ним вставьте 5X00059G01; по требованиям руководства применяйте экранированные I/O-кабели с одноточечным заземлением экрана на входе шкафа, длину кабеля выбирайте по спецификации (<5000 футов — 24 AWG, 5000–10000 футов — 20 AWG витая пара с общим экраном)dcsmodule.com.

Рекомендации по обслуживанию: при регулярных обходах контролируйте по регистрам состояния контроллера биты ошибок каналов (Channel Error Bits) и флаги состояния прошивки; во время ремонтов выполните калибровку нуля и полной шкалы по каждому каналу, подтверждая сохранение базовой точности ±0,05%, проверьте заземление экранов и уровень шума вспомогательного питания. При сообщении о недо-/перегрузке канала сначала измерьте ток контура датчика на клеммах Personality и лишь затем относите отказ к датчику, кабелю или модулю. 5X00058G01 не требует регламентного обслуживания; рекомендуется держать резервный электронный модуль по числу каналов шкафа в паре с 5X00059G01.

Гарантия на продукт

Поставляемые модули 5X00058G01 проходят внешний контроль, испытания точности 16-разрядного А/Ц, проверку функций связи HART и выборочный контроль изоляции в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, сопутствующий персональный модуль 5X00059G01 и HART-вывод 5X00062G01/5X00063G01 поставляются комплектно. Инженеры знакомы с конфигурированием, настройкой вспомогательного питания и диагностикой подсистемы HART Ovation и готовы помочь со сверкой конфигурации каналов, проверкой точности и реализацией замены, поддерживая ремонты действующих блоков Ovation на электростанциях и объектах нефтехимии.
