Основные технические характеристики (Key Technical Specifications)
| Параметр | Значение / Спецификация |
| Номинальное напряжение питания катушки | Специфицировано кодом модели (обычно 110 В или 220 В постоянного тока — требует сверки по карте заказа) |
| Конфигурация контактов | Многоконтактная группа (зависит от индекса BP5243BA, стандартно до 4 перекидных или замыкающих контактов) |
| Максимальный ток контактов | 10 А (длительный ток), кратковременно до 30 А при коммутации |
| Время срабатывания | менее 15 мс (высокоскоростное исполнение) |
| Электрическая прочность изоляции | 2 кВ (переменного тока, 50 Гц в течение 1 минуты) |
| Материал контактов | Серебряный сплав с защитным покрытием от окисления и обгорания |
| Диапазон рабочих температур | от -25 °C до +55 °C (транспортное/индустриальное исполнение) |
| Тип монтажа | Установка в стандартную розетку (колодку) или на монтажную панель с задним/передним присоединением проводов |
Обзор продукта (Product Introduction)

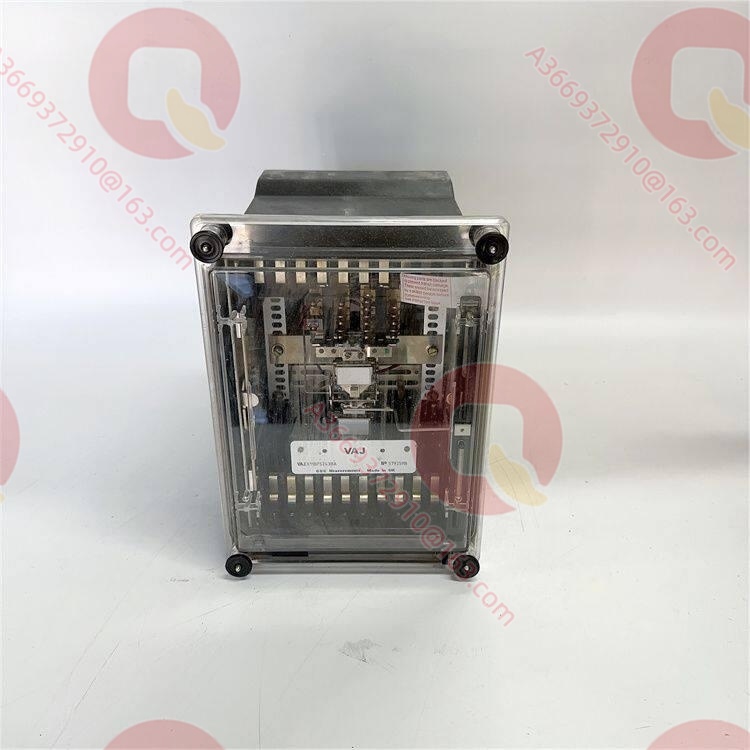

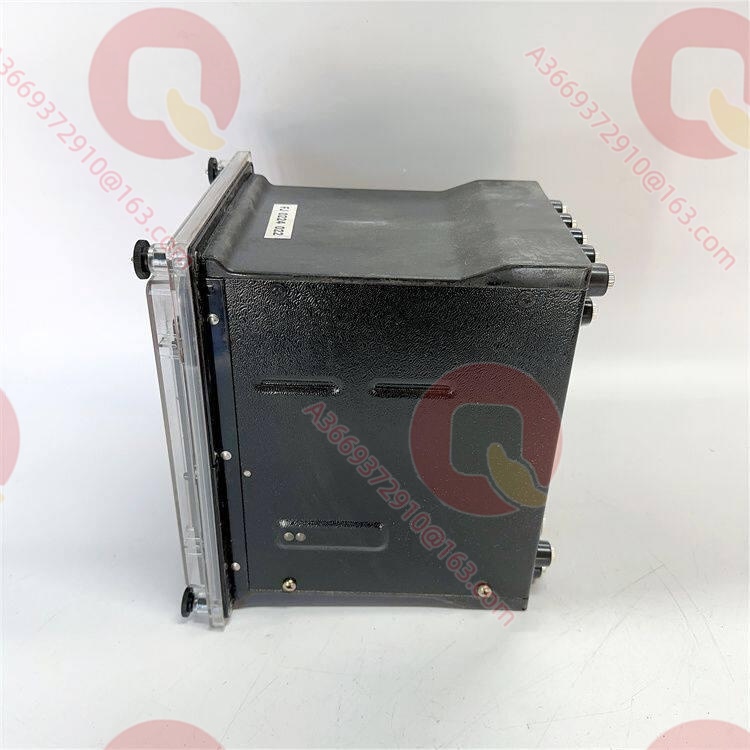

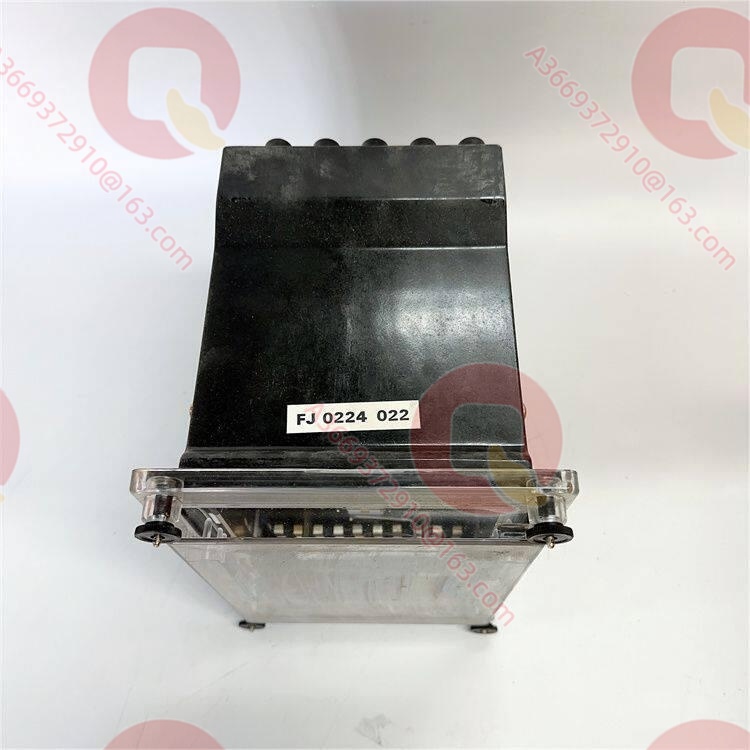

Высокоскоростное промежуточное реле ALSTOM VAJX11BP5243BA разработано для использования в ответственных цепях релейной защиты, автоматики и блокировки электроподстанций, а также в системах распределения энергии на железнодорожном транспорте. Благодаря уникальной конструкции магнитной системы реле серии VAJX обеспечивают практически мгновенное срабатывание контактной группы при подаче управляющего импульса на катушку.
Высокая разрывная мощность контактов позволяет надежно коммутировать индуктивные нагрузки в цепях постоянного тока (например, катушки отключения высоковольтных выключателей). Корпус реле выполнен в пылезащищенном исполнении, что исключает попадание мелкодисперсной пыли на контактные площадки и гарантирует стабильность переходного сопротивления контактов в течение всего срока службы. Поставка оригинального реле из складских остатков обеспечивает полное соответствие параметрам безопасности без необходимости перепроектирования схем шкафов РЗА.
Краткое руководство по устранению неисправностей (Troubleshooting Quick Reference)
Для локализации проблем в цепях управления с использованием реле VAJX11BP5243BA рекомендуется выполнить следующие шаги:
| Симптом неисправности | Вероятная причина (Вероятность) | Рекомендуемое действие |
| Реле не срабатывает при подаче сигнала управления | Обрыв обмотки катушки или отсутствие напряжения управления на клеммах (60%) | Измерьте сопротивление катушки мультиметром. Значение «бесконечность» указывает на обрыв. Проверьте подачу номинального напряжения непосредственно на выводы катушки под нагрузкой. |
| Реле срабатывает (щелчок слышен), но цепь нагрузки не собирается | Окисление, подгорание или износ серебряного покрытия контактов (25%) | Измерьте переходное сопротивление замкнутых контактов (оно должно быть менее 0,1 Ом). При необходимости аккуратно зачистите контакты или замените реле. |
| Залипание контактов (реле не возвращается в исходное состояние) | Сваривание контактов из-за протекания сверхтока или перегрузки по индуктивности (15%) | Убедитесь в отсутствии короткого замыкания в коммутируемой цепи. Проверьте наличие диодной или RC-цепочки искрогашения параллельно индуктивной нагрузке. |
Программа входного контроля и тестирования (SOP Quality Control)
Каждое реле ALSTOM VAJX11BP5243BA проходит комплексную проверку в испытательной лаборатории перед отправкой заказчику:
-
Входной контроль (Inbound Inspection):
-
Визуальный осмотр прозрачного защитного кожуха на отсутствие трещин и сколов.
-
Контроль целостности выводов реле, отсутствия следов окисления на контактных ламелях.
-
-
Проверка электрических параметров (Electrical Parameter Testing):
-
Измерение активного сопротивления катушки управления и сравнение с паспортными данными.
-
Проверка электрической прочности изоляции между независимыми контактными группами и корпусом с помощью мегаомметра (напряжение 1000 В, сопротивление изоляции должно быть $>100$ МОм).
-
-
Функциональное тестирование под нагрузкой (Live Functional Testing):
-
Проверка напряжений срабатывания (Pick-up voltage) и отпускания (Drop-out voltage) реле на прецизионном регулируемом источнике питания. Реле должно стабильно срабатывать при напряжении не выше 70% от номинального.
-
Измерение времени срабатывания контактов с помощью цифрового осциллографа. Время замыкания контактов должно строго укладываться в паспортные рамки (до 15 мс).
-
Проведение не менее 50 циклов переключения без нагрузки для подтверждения механической стабильности механизма.
-
-
Финальный контроль и упаковка (Final QC & Packaging):
-
Опломбирование корпуса реле (если предусмотрено конструкцией).
-
Упаковка реле в амортизирующий индивидуальный бокс для предотвращения повреждения подвижной системы при транспортировке. Маркировка штампом ОТК.
-
Часто задаваемые вопросы (Frequently Asked Questions – FAQ)
В: Чем опасна покупка реле VAJX бывших в употреблении (Used/Refurbished)?
О: Механический ресурс контактов и пружин электромеханических реле строго ограничен. Б/у реле могут иметь микротрещины в возвратных пружинах, скрытый износ серебряного напыления контактов и усталость пластиковых элементов механизма. Это может привести к залипанию контактов или отказу срабатывания в критический момент работы системы защиты, что повлечет за собой тяжелую аварию на подстанции. Мы поставляем исключительно новое оригинальное оборудование со склада (New Surplus).
В: Требуется ли соблюдать полярность при подключении напряжения питания к катушке этого реле?
О: Для реле постоянного тока серии VAJX11 полярность подключения катушки имеет решающее значение, так как внутри реле может быть установлен встроенный шунтирующий диод для гашения обратной ЭДС. Неправильное подключение полярности вызовет короткое замыкание в цепи управления и выход из строя диода. Обязательно сверяйтесь со схемой подключения, нанесенной на корпус реле.
В: Поставляется ли розетка (монтажная колодка) в комплекте с реле?
О: Стандартно реле VAJX11BP5243BA поставляется как самостоятельный сменный блок. Если вам необходимы ответные монтажные розетки (колодки) для установки на DIN-рейку или заднего присоединения, пожалуйста, укажите это при формировании заказа — мы подберем совместимый оригинальный аксессуар.
В: Предоставляется ли протокол испытаний на данное реле?
О: Да, по запросу клиента мы прикладываем к отгрузочным документам индивидуальный протокол испытаний нашего лабораторного стенда, подтверждающий успешное прохождение тестов на время срабатывания и сопротивление изоляции.
В: Подходит ли это реле для работы в условиях сильных вибраций на локомотиве?
О: Да, реле серии VAJX изначально спроектированы с учетом тяжелых условий эксплуатации на подвижном составе и тяговых подстанциях. Механическая блокировка и жесткие возвратные пружины исключают самопроизвольное замыкание или дребезг контактов при стандартных вибрационных нагрузках.
