Product Introduction (Введение)

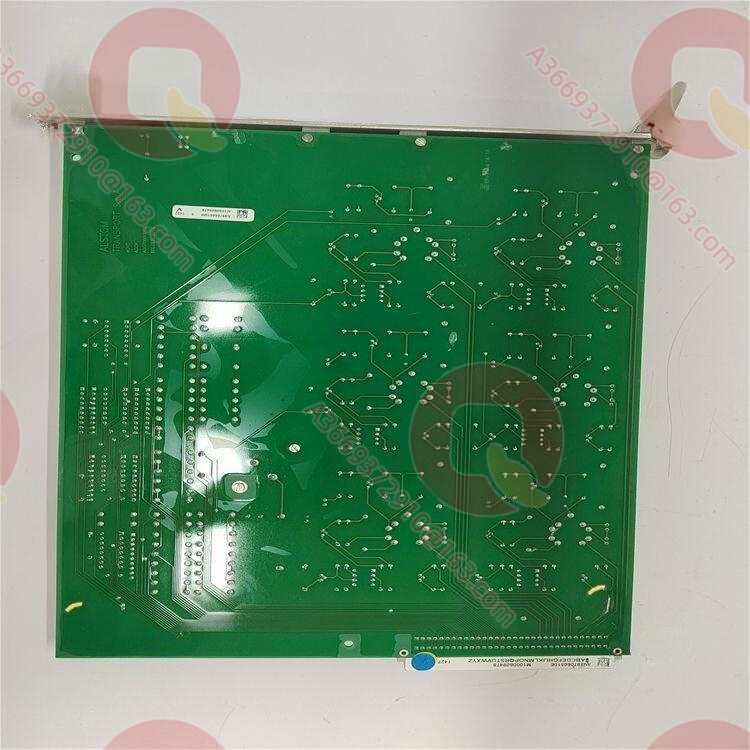

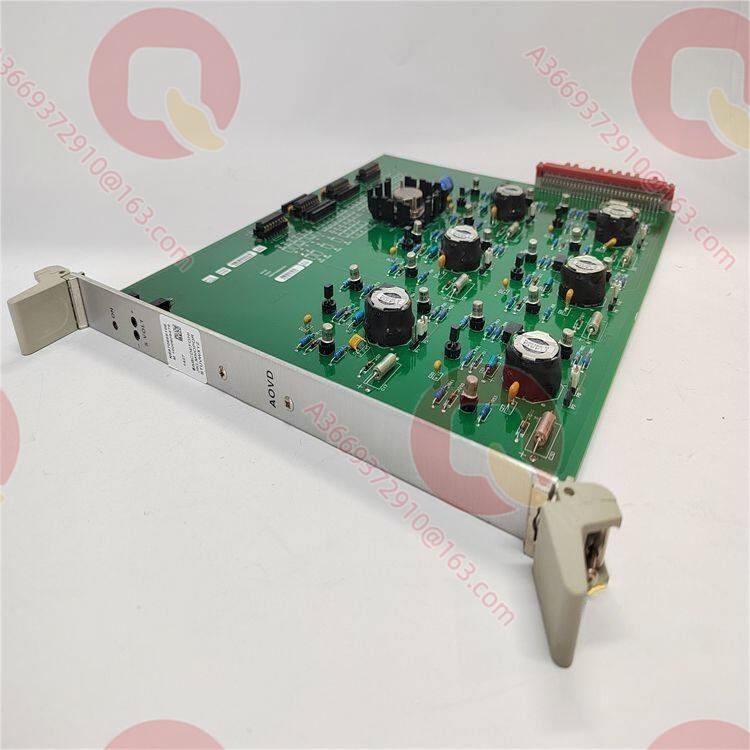

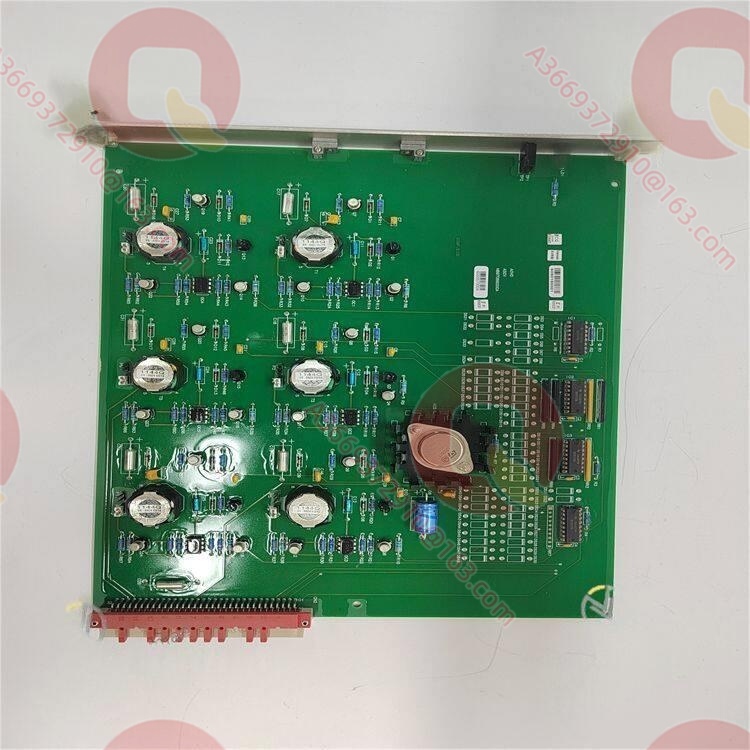

Модуль ALSTOM N897066510E выполняет двойную функцию в системе ALSPA P320: стабилизацию питающих напряжений для внутренних плат корзины и обеспечение электрической развязки при подключении к промышленной сети WorldFIP. Использование оригинальной топологии печатной платы N897066010M минимизирует уровень высокочастотных помех в канале связи.

Модуль критичен для защиты центрального процессора от скачков напряжения на физическом уровне сети.

Key Technical Specifications (Технические характеристики)

• Входное напряжение: 24 В постоянного тока (диапазон от 18 до 31.2 В)

• Номинальный входной ток: 2.5 А

• Выходные параметры: 5 В / 3 А и 12 В / 1 А постоянного тока

• Электрическая прочность изоляции: 1 500 В переменного тока (50 Гц в течение 1 минуты)

• Защита от перегрузки: Электронный предохранитель с автовозвратом (полисвитч)

• Рабочая температура: от -5 до +60 °C

• MTBF (наработка на отказ): 85 000 часов

Installation & Configuration Guide (Руководство по монтажу и настройке)

• ⚠️ Предупреждение: Входные цепи 24 В должны быть защищены внешним автоматическим выключателем номиналом не более 4 А. Не допускается подключение кабелей под напряжением во избежание искрения и подгорания ламелей разъема.

• Инструменты: Динамометрическая отвертка, мультиметр Fluke 87V, инструмент для зачистки проводов.

• Время выполнения: 20 минут.

Фазы монтажа:

1. Подготовка: Убедитесь, что внешний источник питания 24 В отключен. Проверьте номинал предохранителей на плате N897066000A.

2. Демонтаж: Отключите клеммную колодку внешнего питания 24 В с передней панели модуля. Открутите два крепежных винта и извлеките плату.

3. Монтаж: Установите плату N897066510E в слот питания (обычно крайний левый слот корзины). Затяните винты крепления. Подключите клеммную колодку с проводами сечением не менее 1.5 мм².

4. Включение и тестирование: Подайте 24 В. Измерьте контрольные точки “+5V” и “+12V” на лицевой панели. Допускается отклонение не более ±2%. Светодиод “FIP Link” должен мигать, указывая на трансляцию пакетов данных.

Firmware/Software Versions & Upgrade Notes (Версии ПО и прошивки)

Данный модуль является преимущественно аналого-цифровым аппаратным устройством и не имеет сложного системного ПО. Однако плата сопряжения N897066010M содержит микросхему ПЛИС (FPGA) с аппаратной логикой управления FIP-контроллером. При замене убедитесь, что маркировка версии прошивки ПЛИС (указана на наклейке чипа, например, REV_D_V2), соответствует заменяемой плате, иначе возможны задержки при передаче пакетов (джиттер) в сильнозагруженных сетях.

Frequently Asked Questions (FAQ)

• В: Можно ли использовать данный модуль для питания датчиков 24 В на объекте?

  • О: Нет, модуль предназначен только для питания внутренних плат контроллера в корзине и гальваноразвязки интерфейсов. Внешняя нагрузка вызовет перегрузку и срабатывание защиты.

• В: Почему греется радиатор на плате N897066010M?

  • О: Это нормальный режим работы линейных стабилизаторов при максимальной нагрузке по цепи 12 В. Рабочая температура радиатора может достигать +70 °C.

• В: Каково назначение перемычек (jumpers) на плате N897066000A?

  • О: Они задают режим согласования линии связи (терминаторы шины FIP 150 Ом). При установке модуля в середине сегмента шины перемычки должны быть сняты, на концах сегмента — установлены.

• В: Что делать, если горит красный светодиод “PWR FLT”?

  • О: Немедленно отключите питание. Это указывает на короткое замыкание во вторичных цепях (5 В или 12 В) внутри корзины. Извлеките поочередно другие платы для локализации неисправности.

• В: Требуется ли заземлять корпус модуля?

  • О: Да, заземление осуществляется через металлическое шасси корзины и крепежные винты лицевой панели. Убедитесь в надежном контакте шасси с контуром заземления шкафа (сопротивление не более 1 Ом).
