ALSTOM N895609510K | Процессорный модуль ALSPA P320 | Замена и модернизация контроллера

Product Introduction (Введение)

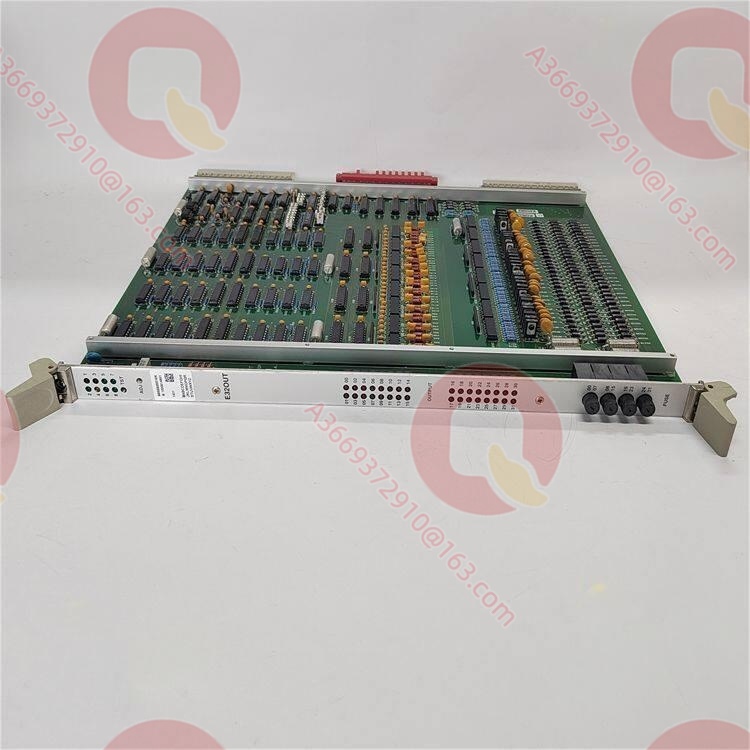

Процессорный модуль ALSTOM N895609510K является вычислительным ядром управляющих контроллеров серии ALSPA P320, применяемых на тепловых и гидроэлектростанциях. Плата обеспечивает выполнение алгоритмов автоматического регулирования (включая контуры управления турбиной МСР) в реальном времени с циклом задачи от 5 мс.

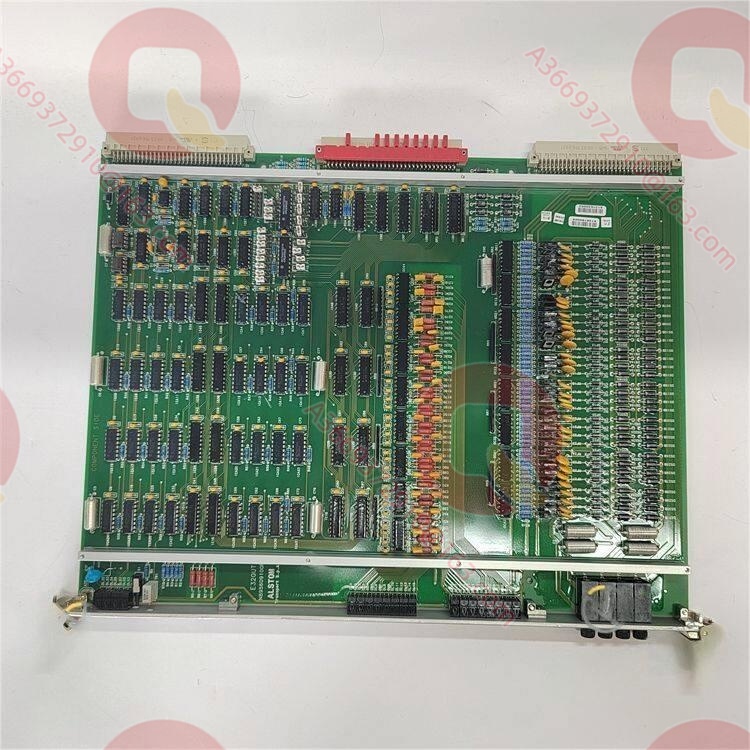

Конструктивно модуль состоит из несущей платы N895609010R и мезонинных субмодулей N895609100P, что требует строгого контроля версий аппаратной части (HW) при замене на работающем объекте.

Key Technical Specifications (Технические характеристики)

• Напряжение питания: 5 В постоянного тока (±5%) через кросс-плату (Backplane)

• Потребляемый ток: 1.8 А

• Объем ОЗУ (SRAM): 2 Мбайт (с литиевым аккумулятором резервного сохранения данных)

• Коммуникационные интерфейсы: Порт связи со стойкой ввода-вывода, последовательный порт RS-232/485 для локальной отладки

• Время удержания данных при отключении питания: 15 000 часов при температуре 25 °C

• Диапазон рабочих температур: от 0 до +55 °C

• Класс защиты: IP20

Installation & Configuration Guide (Руководство по монтажу и настройке)

• ⚠️ Предупреждение: Любые операции по извлечению и установке модуля должны производиться только при полностью отключенном питании корзины контроллера. Горячая замена (Hot-Swap) для данной модели аппаратной ревизии не поддерживается.

• Инструменты: Антистатический браслет (ESD), отвертка шлицевая 2.5 мм, Fluke 179 для контроля напряжений питания на кросс-плате.

• Время выполнения: 30 минут (без учета времени загрузки прикладного ПО).

Фазы монтажа:

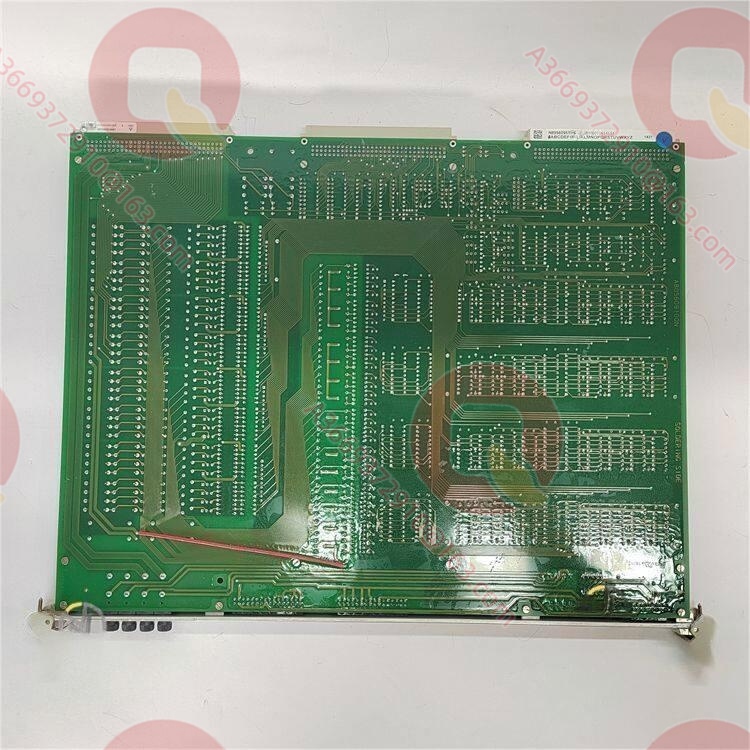

1. Подготовка: Проверьте целостность контактов разъема DIN 41612 на задней стороне платы. Наденьте антистатический браслет и заземлите его.

2. Демонтаж: Ослабьте верхний и нижний фиксирующие винты старого модуля. Аккуратно, без перекосов, потяните за пластиковые рычаги-экстракторы и извлеките плату из направляющих.

3. Монтаж: Установите DIP-переключатели адреса на новой плате N895609510K в точное соответствие со снятым модулем. Плавно вставьте модуль в корзину до упора и зафиксируйте винтами с моментом затяжки 0.4 Н·м.

4. Включение и тестирование: Подайте питание на корзину. Светодиод “OK” должен загореться зеленым цветом в течение 3 секунд. Светодиод “ERR” не должен гореть или мигать красным после завершения самодиагностики.

Firmware/Software Versions & Upgrade Notes (Версии ПО и прошивки)

Совместимость системного ПО (Firmware) критична для этой модели. Плата поставляется с базовой прошивкой версии BIOS v3.12. При замене модуля в резервированной паре (Redundant Pair) версия встроенного ПО на обеих платах должна совпадать до младшего знака (например, обе v3.24). Несоответствие версий приведет к невозможности синхронизации контроллеров и переходу ведомого процессора в режим останова (HALT). Понижение версии (Downgrade) ниже v2.80 заблокировано аппаратно на уровне микросхем EEPROM.

Frequently Asked Questions (FAQ)

• В: Поддерживает ли плата N895609510K «горячую» замену?

  • О: Нет. Конструкция разъема кросс-платы не предусматривает опережающего замыкания заземляющих контактов. Замена выполняется только на обесточенной корзине.

• В: Сохранится ли прикладная программа при замене платы?

  • О: Нет, программа хранится в энергозависимой памяти RAM, питаемой от батареи на плате. Перед демонтажем обязательно выполните выгрузку проекта (Backup) через инженерную станцию ALSPA.

• В: Что делать, если после установки горит индикатор “WD” (Watchdog)?

  • О: Это указывает на сбой инициализации процессора. Проверьте правильность установки DIP-переключателей конфигурации и номинал напряжения 5 В на кросс-плате (допустимый минимум — 4.85 В).

• В: Как проверить состояние резервной батареи памяти?

  • О: На лицевой панели платы расположен контрольный разъем. Измерьте напряжение мультиметром Fluke относительно земли: значение ниже 2.8 В указывает на необходимость замены литиевого элемента.

• В: Совместимы ли платы N895609010R и N895609100P по отдельности?

  • О: Это компоненты единой сборки N895609510K. Замена мезонинной платы N895609100P допускается, но требует последующей калибровки и верификации на испытательном стенде.
