Введение в продукт

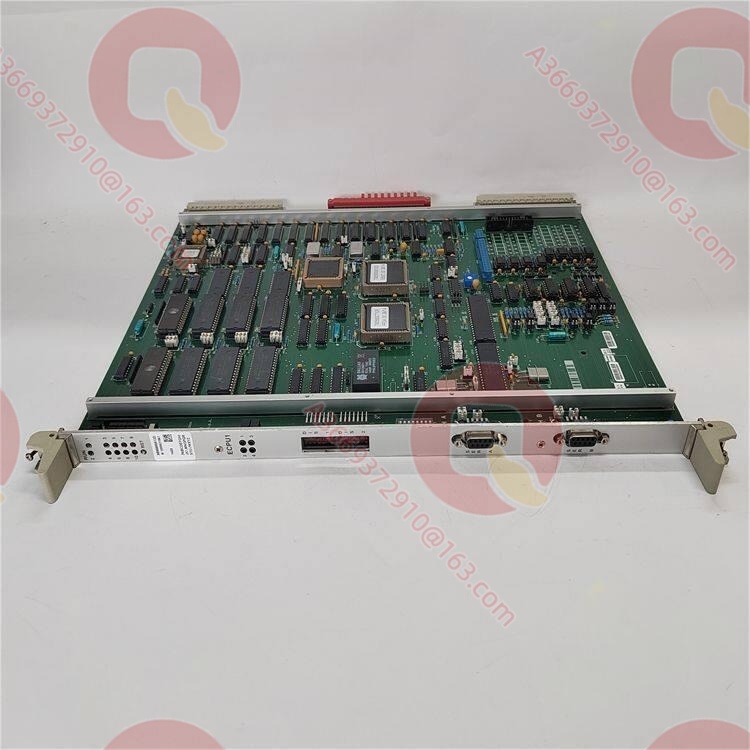

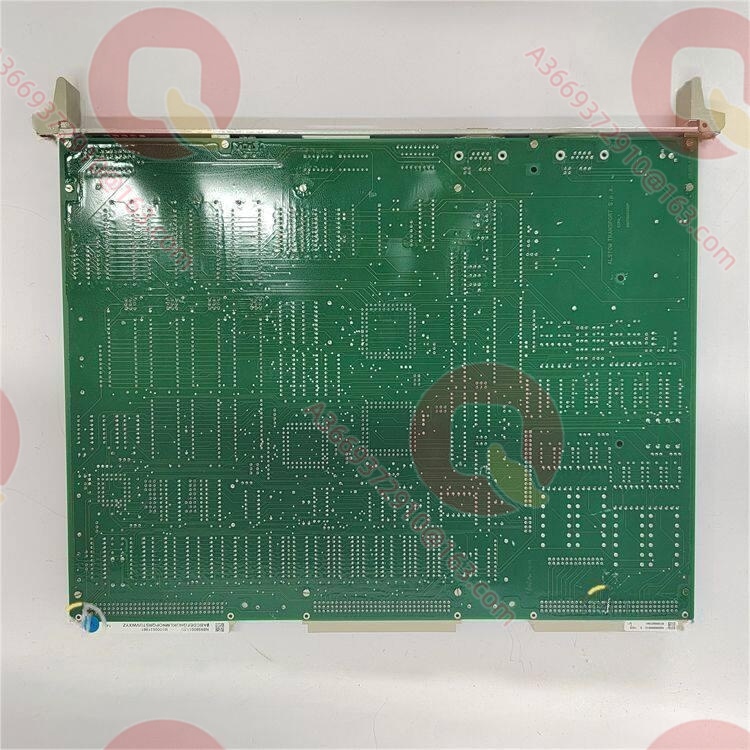

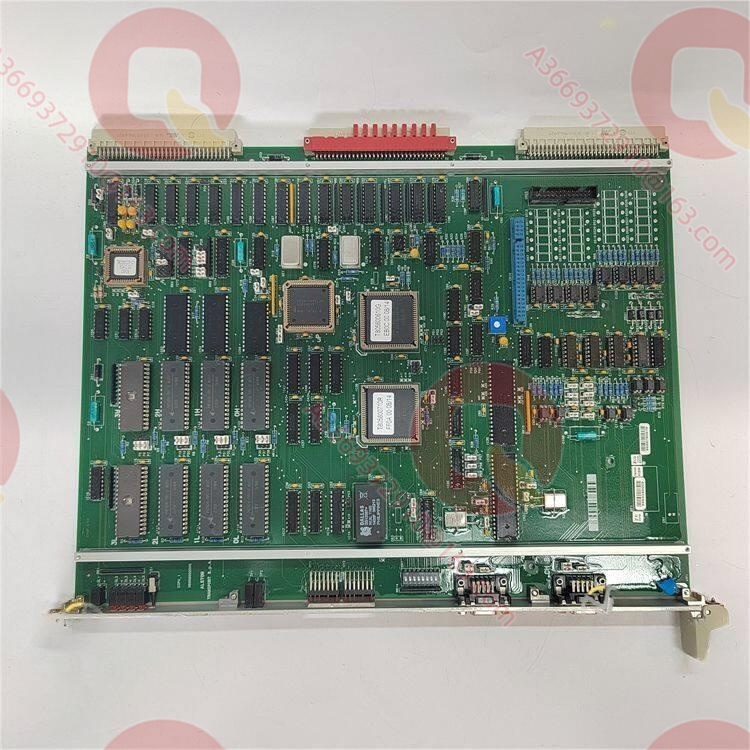

Вычислительный процессорный модуль ALSTOM N895600512D с субмодулем связи ECPU_1 является «мозгом» управляющего контура распределенной системы автоматизации ALSPA. Модуль ориентирован на выполнение жестко детерминированных задач с цикличностью обработки прикладной логики от 10 мс. Благодаря развитой многопроцессорной архитектуре, плата разделяет задачи выполнения пользовательской программы и обслуживание сетевых интерфейсов ввода-вывода, что гарантирует защиту от зависания контроллера при пиковых сетевых нагрузках.
Модуль спроектирован для работы в схемах со стопроцентным горячим резервированием (1-out-of-2 архитектура). Синхронизация между основным (Master) и резервным (Standby) контроллерами осуществляется по выделенному оптическому или аппаратному каналу связи на межмодульном уровне, обеспечивая безударный переход управления при отказе процессорного блока в пределах одного системного цикла.
Ключевые technical характеристики
-
Тип процессора: Специализированный 32-разрядный RISC-процессор промышленного исполнения.
-
Объем NVRAM памяти программ: До 4 Мбайт (с поддержкой контроля четности ECC).
-
Минимальное время цикла задачи: 10 мс.
-
Интерфейсы связи на борту: Локальная шина кассеты, выделенный канал синхронизации резервирования, сервисный порт RS-232/RS-485.
-
Ток потребления по шине 5 В: Не более 2,8 А.
-
Гальваническая изоляция портов связи: 1000 В (эффективное значение).
-
Индикация состояний: Матрица светодиодов (Run, Halt, Error, System Fault, Redundancy State).
-
Аппаратная защита памяти: Встроенный супервизор питания, блокирующий запись в NVRAM при падении напряжения ниже 4,65 В.
Стратегия контроля качества (SOP Quality Transparency)
Каждый процессорный блок N895600512D проходит расширенный цикл верификации:
-
Входной контроль: Оценка состояния многослойного монтажа, проверка плотности посадки субмодулей ECPU_1 (N895600051C, N895600200Q) в мезонинные разъемы материнской платы. Контроль состояния элемента питания памяти.
-
Проверка электрических параметров: Тестирование токов потребления во всех режимах (старт, загрузка, циклический опрос). Измерение напряжения литиевой батареи резервирования ОЗУ под нагрузкой.
-
Функциональное тестирование под нагрузкой: Установка в оригинальный рэк ALSPA P320. Запуск тестового проекта со 100% заполнением памяти и принудительным вызовом математических функций высокой плотности. Непрерывный прогон при температуре +50 °C в течение 24 часов (термостресс).
-
Верификация встроенного ПО: Чтение версий BIOS и базовой исполнительной системы (Kernel). Синхронизация версий микрокодов всех субмодулей, входящих в сэндвич-структуру платы.
-
Финальный контроль качества и упаковка: Замена штатной батарейки NVRAM на абсолютно новую с фиксацией даты замены. Нанесение пломбировочного стикера ОТК. Упаковка модуля в металлизированный пакет (ESD-safe) с силикагелем и индивидуальный бокс.
Руководство по установке и конфигурации (Technical Pitfall Guide)
Риски и критические точки при замене:
-
Несоответствие версий прошивки (Firmware Rev Mismatch): По моему 2 AM опыту, это самая частая проблема. Если версия встроенного исполнительного ядра (Runtime) на плате N895600512D отличается от версии проекта в вашей инженерной станции, контроллер уйдет в постоянный сброс («Boot Loop») или откажется принимать программу. Перед выездом на объект необходимо верифицировать firmware.
-
Ошибки конфигурирования DIP-переключателей / перемычек: На плате субмодуля находятся микропереключатели конфигурации сетевого адреса и роли контроллера (A/B или Master/Standby). Ошибка в их положении приведет к тому, что резервированная пара контроллеров начнет конфликтовать за шину, вызвав останов технологического процесса.
-
Несовместимость клемм или кабелей: При установке модуля в слот следите за рычагами экстракторов. Неправильное распределение усилия прижима гнет тонкие штыри заднего разъема кросс-платы.
-
Различия в характеристиках электропитания: Процессор крайне чувствителен к микросекундным провалам питания 5 В. Если блок питания каркаса перегружен или выработал ресурс, новый процессор будет регулярно выдавать ошибку «Watchdog Error».
-
Электростатический разряд (ESD): Плата ECPU_1 насыщена элементами высокоскоростной логики, чувствительной к пробою статикой (>100 В). Касание ламелей разъема незаземленными руками гарантированно приводит к скрытому повреждению кристалла чипа.
Пошаговое руководство по монтажу:
-
Инструменты: Антистатический браслет, шлицевая отвертка 2,5 мм, ПК с инженерным ПО ALSPA.
-
Время выполнения: Замена модуля — 10 минут; заливка проекта и пусконаладка — 40 минут.
Этап 1: Подготовка
⚠️ ОПАСНОСТЬ: Переведите резервный контроллер (если он есть) в режим изолированного управления процессом. Если заменяется единственный процессор, обеспечьте безопасный останов технологического объекта или переведите исполнительные механизмы на дистанционное ручное управление (БРУ). Отключите питание слота каркаса. Наденьте ESD-браслет.
Этап 2: Демонтаж
Ослабьте крепежные винты на лицевой шине модуля N895600512D. Разведите монтажные пластиковые рычаги (экстракторы) в стороны до упора, тем самым аккуратно вытолкнув плату из разъема шины. Извлеките модуль и положите его на антистатический коврик.
Этап 3: Монтаж
Перенесите все положения DIP-переключателей со старого модуля на новый со 100% точностью. Проверьте надежность фиксации мезонинных плат ECPU_1. Направьте плату по пластиковым рельсам слота каркаса и плавным движением вдавите ее до полной посадки в кросс-плату. Сведите фиксирующие рычаги и закрутите удерживающие винты лицевой панели.
Этап 4: Включение и тестирование
Подайте питание на каркас. Контроллер начнет процедуру самодиагностики (POST). Дождитесь окончания мигания красных индикаторов неисправности. Подключите инженерный кабель к сервисному порту, запустите утилиту связи, выполните процедуру «Clear Memory», сверьте версию Firmware и загрузите рабочую прикладную программу (Application Project). Переведите контроллер в режим «RUN».
Часто задаваемые вопросы (FAQ)
В: Что делать, если при загрузке проекта выдается ошибка «System Version Mismatch»? О: Это означает несоответствие версии ядра. Требуется провести процедуру «Firmware Update» (обновление исполнительной системы контроллера) через утилиту ALSPA Loader, выбрав файл прошивки (.bin/.hex), строго соответствующий версии вашей инженерной среды разработки. Наша сервисная служба может выполнить эту операцию бесплатно перед отправкой оборудования. В: Как долго сохраняются данные в памяти NVRAM при отключении питания, если модуль лежит на складе? О: При полностью заряженной литиевой батарее данные сохраняются до 3–5 лет. Однако, поскольку оборудование поставляется из категории складских остатков, мы в обязательном порядке устанавливаем новые элементы питания перед отгрузкой, что гарантирует сохранность данных в течение полных 5 лет автономного хранения.
