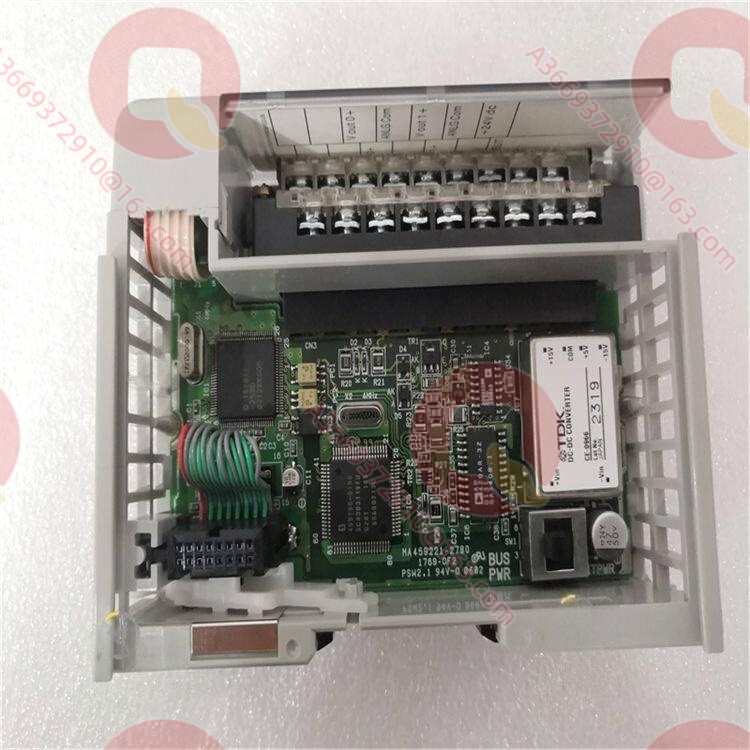

Обзор продукта

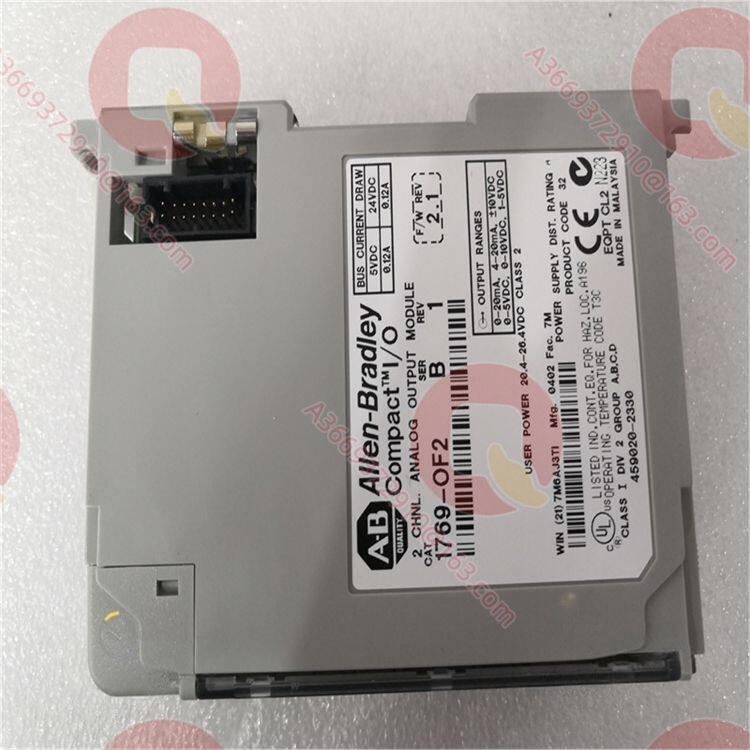

1769-OF2 — это 2-канальный модуль аналогового вывода серии Allen-Bradley 1769 Compact I/O, предназначенный для систем управления технологическими процессами и контурами регулирования средней мощности. Как базовый аналоговый выходной модуль платформы, он предоставляет два одноконечных канала в одном узком корпусе, каждый из которых независимо конфигурируется для работы с напряжением или током, и напрямую взаимодействует с контроллерами CompactLogix и расширением I/O MicroLogix 1500 через объединительную плату, выполняя ключевую функцию преобразования цифровых выходных данных контроллера в аналоговые сигналы для полевых исполнительных механизмовrockwellautomation.com.
В системах автоматизации и управления частотными приводами инженеры часто сталкиваются с двумя проблемами: избыточность многодиапазонных модулей увеличивает стоимость, а тип выхода (напряжение/ток) жестко привязан к конкретному исполнению, что ведет к росту номенклатуры запасных частей. 1769-OF2 решает эту задачу за счет программно переключаемых диапазонов напряжения и тока в двух каналах, обеспечивая компактное решение для многоконтурного регулирования и одновременной работы с разными типами сигналов. 14-разрядный Sigma-Delta ЦАП и время обновления 2.5 мс удовлетворяют требованиям большинства контуров температуры, давления и расхода по точности и быстродействиюrockwellautomation.com.
Технические характеристики
| Имя параметра | Значение параметра |
|---|---|
| Модель продукта | 1769-OF2 |
| Производитель | Allen-Bradley (Rockwell Automation) |
| Тип продукта | Модуль аналогового вывода, 2 канала |
| Количество выходных каналов | 2 одноконечныхrockwellautomation.com |
| Диапазоны выхода (напряжение) | ±10 В пост. тока, 0–10 В, 0–5 В, 1–5 Вrockwellautomation.com |
| Диапазоны выхода (ток) | 0–20 мА, 4–20 мАrockwellautomation.com |
| Полные аналоговые диапазоны | Напряжение: ±10.5 В, -0.5–10.5 В, -0.5–5.25 В, 0.5–5.25 В; Ток: 0–21 мА, 3.2–21 мАrockwellautomation.com |
| Тип ЦАП | Sigma-Deltarockwellautomation.com |
| Формат данных | 14-разрядный дополнительный код; старший бит — знаковыйrockwellautomation.com |
| Разрешение | Униполярный: 14 бит; биполярный: 14 бит + знакrockwellautomation.com |
| Скорость преобразования (все каналы, макс.) | 2.5 мсrockwellautomation.com |
| Время отклика до 63% | 2.9 мсrockwellautomation.com |
| Ток нагрузки выхода по напряжению | макс. 10 мАrockwellautomation.com |
| Сопротивление нагрузки выхода по напряжению | ≥1 кОм (при 10 В пост. тока)rockwellautomation.com+1 |
| Сопротивление нагрузки выхода по току | 0–500 Ом (включая сопротивление кабеля)rockwellautomation.com+1 |
| Максимальная индуктивная нагрузка (токовый выход) | 0.1 мГнrockwellautomation.com |
| Максимальная емкостная нагрузка (выход напряжения) | 1 мкФrockwellautomation.com |
| Общая точность (при 25°C) | Выход по напряжению: ±0.5% полной шкалы; Выход по току: ±0.35% полной шкалыrockwellautomation.com |
| Температурный дрейф | Выход по напряжению: ±0.0086% FS/°C; Выход по току: ±0.0058% FS/°Crockwellautomation.com |
| Пульсации выхода (0–50 кГц) | ±0.05% полной шкалыrockwellautomation.com |
| Нелинейность | ±0.05% FSrockwellautomation.com |
| Повторяемость | ±0.05% FSrockwellautomation.com |
| Потребление тока по шине (5 В пост. тока) | макс. 120 мАrockwellautomation.com |
| Потребление тока по шине (24 В пост. тока) | макс. 120 мА (0 мА при использовании внешнего источника 24 В)rockwellautomation.com+1 |
| Рассеиваемая мощность | 2.52 Вт (все каналы включены)rockwellautomation.com |
| Рабочий диапазон температур | от 0 до 60°Crockwellautomation.com |
| Температура хранения | от -40 до 85°Crockwellautomation.com |
| Влажность | 5–95% без конденсацииrockwellautomation.com |
| Габариты (ВxШxГ) | около 118 x 35 x 87 мм; высота с монтажными лапками 138 ммrockwellautomation.com |
| Масса | около 300 гrockwellautomation.com |
| Способ монтажа | На панель или на DIN-рейку 35 ммrockwellautomation.com |
| Допустимое расстояние до источника питания | Не более 8 модулей от системного источника питанияrockwellautomation.com+1 |
| Момент затяжки винтов клеммника | 0.68 Н·м (6 in-lb); винты крепления RTB — 0.46 Н·мrockwellautomation.com |
| Допустимое сечение проводов | До 2 проводов на клемму: 22–14 AWG моножила / 22–16 AWГ многопроволочная, Cu‑90°Crockwellautomation.com |
| Рекомендуемый кабель | Belden 8761 или экранированный аналогrockwellautomation.com+1 |
| Сертификация | c-UL-us (Class I, Div.2), CE и др.rockwellautomation.com |
Основные особенности и преимущества
Программно переключаемые диапазоны напряжения и тока: каждый канал 1769-OF2 может быть независимо сконфигурирован для работы с напряжением (±10 В, 0–10 В, 0–5 В, 1–5 В) или током (0–20 мА, 4–20 мА)rockwellautomation.com. Это устраняет необходимость замены модулей или установки дополнительных преобразователей при изменении типа сигнала, а также сокращает номенклатуру запасных частей на складе.
14-разрядная точность Sigma-Delta и быстрый отклик: модуль использует ЦАП Sigma-Delta с общей точностью ±0.5% FS по напряжению и ±0.35% FS по току, пульсациями не более ±0.05% FS и временем обновления 2.5 мсrockwellautomation.com. Такие характеристики достаточны для большинства контуров регулирования температуры, давления и расхода, обеспечивая низкий уровень шума и высокую стабильность задания.
Гибкое поведение при отказах и смене режима: конфигурация 1769-OF2 позволяет выбрать режим удержания последнего состояния или задания безопасного значения при переходе контроллера в режим останова или программыrockwellautomation.com. Это предотвращает резкие изменения выходного сигнала при переключениях режима контроллера и повышает безопасность технологического процесса.
Компактность и расширенная диагностика: модуль имеет ширину 35 мм и устанавливается в стандартные стойки 1769, образуя плотные группы аналогового I/Orockwellautomation.com. Состояние каналов, флаги превышения/понижения диапазона и данные эха выходного сигнала доступны контроллеру через входной образ, что упрощает диагностику и мониторинг состояния контуровrockwellautomation.com.
Области применения
На небольших технологических установках 1769-OF2 часто используется для управления регулирующими клапанами и частотными приводами: один канал 4–20 мА управляет позиционером клапана, второй — 0–10 В задает частоту преобразователя, реализуя каскадное или комбинированное регулирование температуры или расхода.
В промышленных печах и нагревательных установках модуль формирует уставки для температурных контроллеров или твердотельных реле в диапазонах 0–20 мА или 1–5 В, работая в паре с модулями ввода термопар/ТСП; 14-разрядное разрешение обеспечивает требуемую тонкость задания температуры.
На испытательных стендах и контрольно-измерительном оборудовании 1769-OF2 используется для формирования эталонных сигналов для датчиков и исполнительных механизмов (например, 0–10 В для питания датчиков или 4–20 мА для управления пропорциональными клапанами), при этом ограничения по индуктивности (0.1 мГн) и емкости (1 мкФ) нагрузки согласуются с типичными характеристиками электромагнитных клапанов и маломощных приводовrockwellautomation.com.
Связанные продукты
1769-IF4: используется в комплекте, 4-канальный модуль аналогового ввода, образует с 1769-OF2 типовую комбинацию «4 входа / 2 выхода»rockwellautomation.com+1
1769-OF4: функциональное расширение, 4-канальный модуль аналогового вывода той же платформыrockwellautomation.com
1769-OF8C: функциональное расширение, 8-канальный токовый модуль аналогового вывода (0/4–20 мА)rockwellautomation.com+1
1769-OF8V: функциональное расширение, 8-канальный модуль аналогового вывода по напряжению (0–10 В / 1–5 В)rockwellautomation.com+1
1769-PA4: используется в комплекте, блок питания 4A для обеспечения питания 1769-OF2 и соседних модулей по шинеrockwellautomation.com
1769-AENTR: используется в комплекте, удаленный адаптер EtherNet/IP для создания распределенных станций I/O с 1769-OF2
1761-NET-ENI: для сравнения, внешний интерфейсный модуль Ethernet для контроллеров MicroLogix, не связан напрямую с 1769-OF2
Установка и обслуживание
Подготовка к монтажу: перед установкой 1769-OF2 в группу I/O убедитесь, что в группе установлен соответствующий источник питания 1769 (например, 1769-PA4), и что модуль находится на расстоянии не более 8 модулей от источника питанияrockwellautomation.com+1. При подключении нагрузки соблюдайте ограничения: для выходов по напряжению сопротивление нагрузки должно быть не менее 1 кОм, для токовых выходов — не более 500 Омrockwellautomation.com+1. Используйте экранированный кабель (Belden 8761 или аналог), экран подключайте к земле на стороне модуля коротким проводникомrockwellautomation.com. Затягивайте винты клеммника моментом 0.68 Н·м, а крепящие винты RTB — 0.46 Н·мrockwellautomation.com.
Рекомендации по обслуживанию: регулярно проверяйте состояние индикаторов на передней панели 1769-OF2. При частом срабатывании флагов превышения/понижения диапазона проверьте выходные цепи на обрыв, короткое замыкание или неправильное сопротивление нагрузкиrockwellautomation.com. Не снимайте и не устанавливайте клеммный блок под напряжением, чтобы избежать дуги и повреждения контактовrockwellautomation.com. При замене RTB обязательно обесточивайте систему и контролируйте момент затяжки винтов, чтобы гарантировать надежный контакт и соответствие требованиям безопасности.
Гарантия на продукт
Мы предоставляем запасные модули 1769-OF2, прошедшие заводской отбор и расширенные функциональные испытания, включая проверку точности и линейности выходных каналов на реальной объединительной плате 1769 в соответствии с техническими данными Rockwellrockwellautomation.com. Учитывая критичность аналоговых выходов для контуров регулирования, мы предлагаем 12-месячную гарантию качества и оперативную поставку оригинальных и проверенных запасных частей, помогая сократить время простоя и обеспечить стабильную работу систем автоматизации на базе 1769 Compact I/O.
