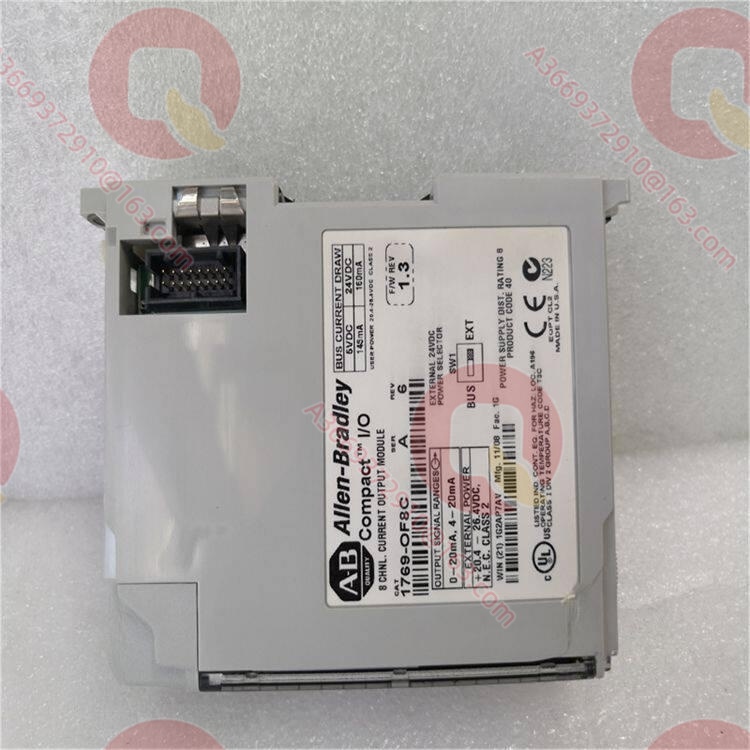

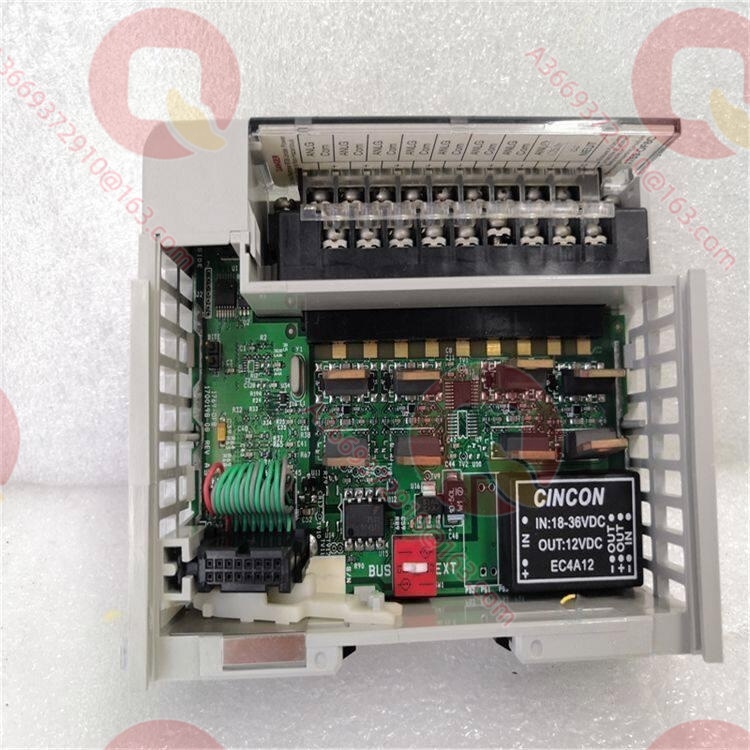

Allen-Bradley 1769-OF8C Модуль аналогового вывода по току, 8 каналов 1769-OF8C

Обзор продукта

1769-OF8C — это 8-канальный модуль аналогового вывода по току серии Allen-Bradley 1769 Compact I/O, предназначенный для многоконтурного управления технологическими процессами и синхронного управления несколькими исполнительными механизмами. Как высокоплотный токовый выходной модуль платформы, он предоставляет 8 одноконечных каналов в одном узком корпусе, каждый из которых независимо конфигурируется на 0–20 мА или 4–20 мА, и напрямую взаимодействует с контроллерами CompactLogix и расширением I/O MicroLogix 1500 через объединительную плату, выполняя функцию многолучевого преобразования цифровых выходных данных контроллера в аналоговые токовые сигналы для полевых позиционеров клапанов, частотных преобразователей и других исполнительных механизмовrockwellautomation.com+1.

В системах управления с несколькими контурами инженеры часто сталкиваются с двумя типичными проблемами: необходимость в большом числе независимых токовых каналов для нескольких клапанов или задатчиков увеличивает количество модулей и стоимость; одновременное использование сигналов 0–20 мА и 4–20 мА в разных частях проекта или оборудовании увеличивает номенклатуру запасных частей и сложность проектирования. 1769-OF8C решает эту задачу за счет программно переключаемых токовых диапазонов в восьми каналах, обеспечивая компактное решение для многоконтурного регулирования и сосуществования разных токовых интерфейсов. 16-разрядное разрешение и время обновления 5 мс满足 требованиям большинства контуров температуры, давления и расхода по точности и быстродействиюrockwellautomation.com+1.

Технические характеристики

Основные особенности и преимущества

Многодиапазонные токовые выходы и высокая плотность каналов: 1769-OF8C предоставляет 8 независимых токовых выходов, каждый из которых может быть программно переключен между 0–20 мА и 4–20 мА, охватывая большинство интерфейсов позиционеров клапанов и преобразователей частотыrockwellautomation.com. По сравнению с 2-канальными модулями он значительно сокращает число занятых слотов и количество разъемов на объединительной плате, снижая аппаратные затраты и сложность проводки при управлении несколькими клапанами.

16-разрядное разрешение и обновление за 5 мс: модуль использует 16-разрядный ЦАП с эффективным разрешением около 15.59 бит в диапазоне 4–20 мА и 15.91 бит в диапазоне 0–20 мА, обеспечивая общую точность ±0.35% полной шкалыrockwellautomation.com. Время обновления всех каналов 5 мс и время отклика до 63% менее 2.9 мс делают его подходящим для многоконтурного регулирования температуры, давления и расхода со средней динамикой, гарантируя синхронное обновление уставок по всем контурам.

Полная защита выходов и диагностика: 1769-OF8C обеспечивает обнаружение обрыва и короткого замыкания, перегрузку по току с максимальным током короткого замыкания 21 мА и защиту от перенапряжения на выходеrockwellautomation.com. Состояние каналов, флаги превышения/понижения диапазона, срабатывания высоких/низких ограничений и обрыва провода доступны контроллеру через входной образ, что упрощает локализацию неисправностей и анализ трендовrockwellautomation.com+1.

Гибкое поведение при отказах и смене режима: конфигурация 1769-OF8C позволяет задать значения при отказе и в режиме программы/ожидания, включая режим удержания последнего состояния или предустановленное безопасное значение, предотвращая возврат выходов к нулю при переключении режима контроллераrockwellautomation.com+1. Функции ограничения и клапирования позволяют ограничить выходной сигнал заданными пределами, исключая подачу на клапаны полностью открытых/закрытых команд при ошибочных управляющих значенияхrockwellautomation.com.

Области применения

В нефтехимии и на электростанциях с несколькими регулирующими клапанами 1769-OF8C часто используется для одновременного управления позиционерами нескольких клапанов: 8 выходов 4–20 мА соответствуют контурам температуры свежего пара, расхода питательной воды, впрыска охладителя и т. д., позволяя реализовать многомерное управление в одном модуле и сократить пространство в стойке и номенклатуру запасных частейrockwellautomation.com.

На насосных станциях водоподготовки и муниципального водоснабжения модуль управляет несколькими преобразователями частоты по 4–20 мА, реализуя параллельное регулирование скорости нескольких насосов и поддержание давления в сети; допустимое сопротивление нагрузки до 500 Ом компенсирует сопротивление длинных кабелей и входные импедансы преобразователей, сохраняя точность задания на дальних участкахrockwellautomation.com+1.

В многозонных печах и нагревательных установках металлургии 1769-OF8C формирует несколько каналов 4–20 мА для регуляторов температуры или исполнительных механизмов разных зон, работая в паре с модулями ввода термопар/ТСП; 16-разрядное разрешение обеспечивает требуемую тонкость задания температуры по каждой зонеrockwellautomation.com.

Связанные продукты

1769-OF8V: версия того же семейства с выходами по напряжению (±10 В, 0–10 В, 0–5 В, 1–5 В), дополняющая 1769-OF8C в приложениях, где требуются токовые и напряжением выходыrockwellautomation.com+1
1769-OF2: 2-канальный модуль аналогового вывода, для приложений с небольшим числом контуров или смешанным выходом (ток/напряжение)rockwellautomation.com
1769-IF4: используется в комплекте, 4-канальный модуль аналогового ввода, образует с 1769-OF8C типовую комбинацию «4 входа / 8 выходов»rockwellautomation.com
1769-IF8: функциональное расширение, 8-канальный модуль аналогового ввода, для более плотных систем «8 входов / 8 выходов»rockwellautomation.com
1769-PA4: используется в комплекте, блок питания 4A для обеспечения питания 1769-OF8C и соседних модулей по шинеrockwellautomation.com+1
1769-AENTR: используется в комплекте, удаленный адаптер EtherNet/IP для создания распределенных станций I/O с 1769-OF8C
1761-NET-ENI: для сравнения, внешний интерфейсный модуль Ethernet для контроллеров MicroLogix, не связан напрямую с 1769-OF8C

Установка и обслуживание

Подготовка к монтажу: перед установкой 1769-OF8C в группу I/O убедитесь, что в группе установлен соответствующий источник питания 1769 (например, 1769-PA4), и что модуль находится на расстоянии не более 8 модулей от источника питанияrockwellautomation.com. При подключении нагрузки соблюдайте ограничение: сопротивление нагрузки токового выхода должно быть в диапазоне 0–500 Омrockwellautomation.com+1. Используйте экранированный кабель (Belden 8761 или аналог), экран подключайте к земле на стороне модуля коротким проводникомrockwellautomation.com+1. Затягивайте винты клеммника моментом 0.68 Н·м, а крепящие винты RTB — 0.46 Н·мrockwellautomation.com.

Рекомендации по обслуживанию: регулярно проверяйте состояние индикаторов на передней панели 1769-OF8C. При частом срабатывании флагов превышения/понижения диапазона или обрыва провода проверьте выходные цепи на короткое замыкание, обрыв или недопустимое сопротивление нагрузкиrockwellautomation.com. Не снимайте и не устанавливайте клеммный блок под напряжением, чтобы избежать дуги и повреждения контактовrockwellautomation.com. При замене RTB обязательно обесточивайте систему и контролируйте момент затяжки винтов, чтобы гарантировать надежный контакт и соответствие требованиям безопасности.

Гарантия на продукт

Мы предоставляем запасные модули 1769-OF8C, прошедшие заводской отбор и расширенные функциональные испытания, включая проверку точности и линейности выходных каналов на реальной объединительной плате 1769 в соответствии с техническими данными Rockwellrockwellautomation.com. Учитывая критичность аналоговых выходов для многоконтурных систем регулирования, мы предлагаем 12-месячную гарантию качества и оперативную поставку оригинальных и проверенных запасных частей, помогая сократить время простоя и обеспечить стабильную работу систем автоматизации на базе 1769 Compact I/O.
