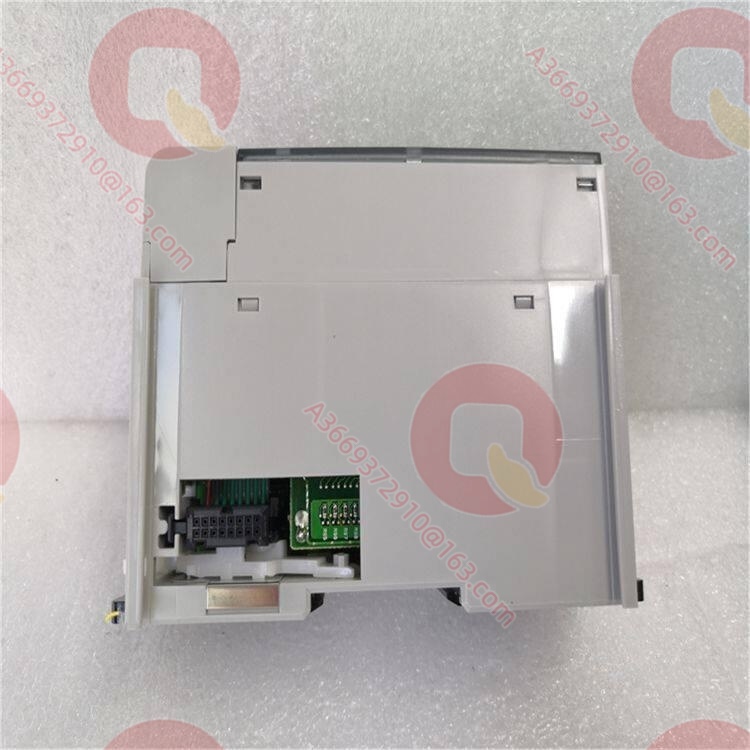

Allen-Bradley 1769-OB32 Твердотельный модуль выходов с источником 24V DC 1769-OB32

Обзор продукта

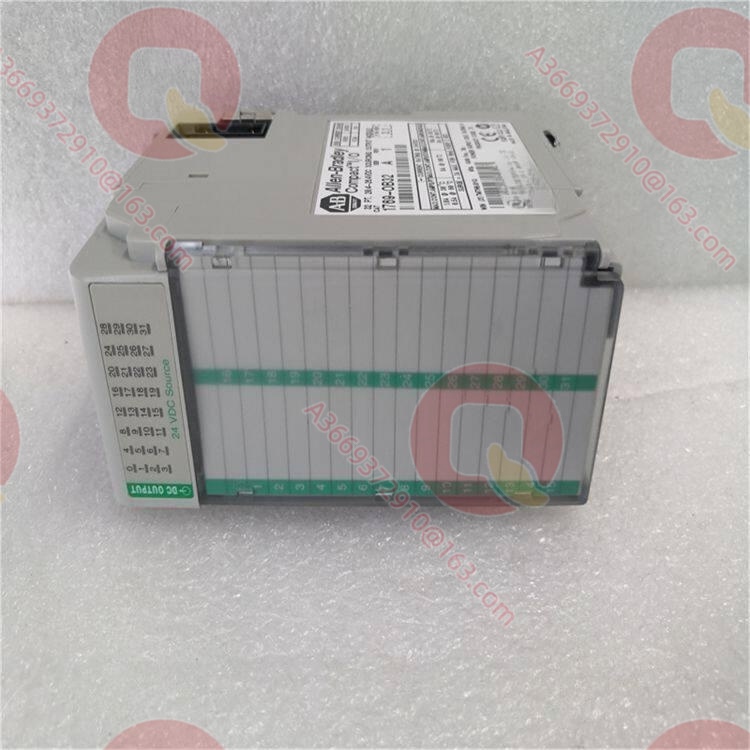

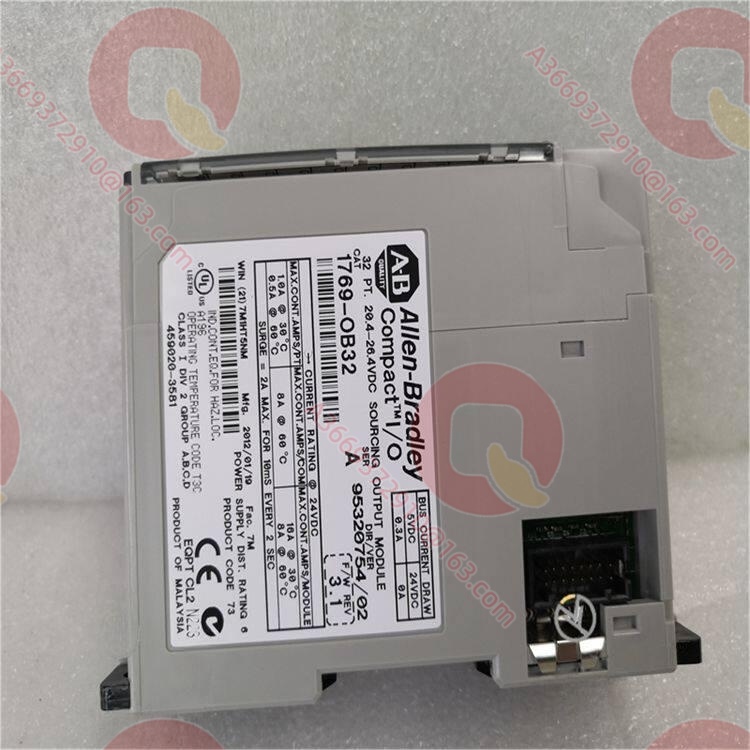

1769-OB32 — это 32-канальный твердотельный модуль выходов с источником питания 24V DC серии Allen-Bradley 1769 Compact I/O, предназначенный для коммутации большого числа нагрузок постоянного тока в ограниченном пространстве. Как высокоплотный дискретный модуль выходов, он разделяет 32 выхода на две группы по 16 каналов с общим проводом, бесшовно интегрируется в архитектуру контроллеров CompactLogix и расширения I/O MicroLogix 1500, выполняя функцию силового драйвера и гальванической развязки между логикой контроллера и полевыми исполнительными механизмамиrockwellautomation.com.

В традиционных 16-канальных решениях для управления большим числом直流 нагрузок приходится устанавливать несколько модулей, что увеличивает занятое место в стойке и нагрузку на объединительную плату. 1769-OB32 за счет 32-канальной архитектуры sourcing-выходов реализует более высокую плотность точек, чем 16-канальные модули, при ширине около 1,5 слота, снижая остроту конфликта между дефицитом места в шкафу и растущими потребностями в I/Odosupply.com+1. Время включения 0,1 мс и выключения 1,0 мс делает его значительно более быстрым, чем релейные выходы, подходящим для применений, где требуются высокая частота коммутации и низкий джиттерrockwellautomation.com.

Технические характеристики

Основные особенности и преимущества

Высокоплотные sourcing-выходы и двухгрупповая структура: 1769-OB32 предоставляет 32 выхода типа sourcing, разделённые на две независимые группы по 16 каналов с отдельными общими проводами DC COM и +VDC, что позволяет питать две разные 24V нагрузки от одного модуля. По сравнению с двумя 16-канальными модулями он уменьшает количество занятых слотов и контактов объединительной платы, снижая вероятность плохого соединения и повышая плотность точек в шкафу управленияrockwellautomation.com+1.

Широкие температурные возможности и контролируемое снижение характеристик: при 30°C модуль допускает длительный ток до 1A на канал и 8A на модуль, а при 60°C — 0,5A и 4A соответственно. Такая зависимость допустимого тока от температуры позволяет проектировать систему с запасом и избегать перегрева, если при проектировании учитывается кривая снижения характеристикrockwellautomation.com.

Твердотельные ключи с низким джиттером и малой задержкой: время включения около 0,1 мс и выключения 1,0 мс делает 1769-OB32 пригодным для быстродействующих клапанов, тормозов и механизмов с частым циклированием, где релейные выходы не обеспечивают нужного быстродействия. Отсутствие механических контактов устраняет дугу, снижает уровень электромагнитных помех и увеличивает ресурс коммутации, особенно в условиях вибрации и частых срабатыванийrockwellautomation.com.

Стойкость к импульсным перегрузкам и защита индуктивных нагрузок: модуль выдерживает импульсы пускового тока 2A длительностью 10 мс, что достаточно для прямого управления большинством контакторов и электромагнитных клапанов. Для индуктивных нагрузок рекомендуется обратный диод (например, 1N4004) параллельно обмотке, чтобы ограничить перенапряжения при отключении и продлить срок службы выходных ключейrockwellautomation.com. Ток утечки 1,0 мА при 26,4V DC требует внимания при работе на высокоомные нагрузки, где может потребоваться шунтирующий резистор около 5,6 кОм / 0,5 Втrockwellautomation.com.

Области применения

На линиях упаковки и логистической сортировки 1769-OB32 управляет пневмоцилиндрами делителей, стопорными механизмами и сигнальными лампами; 32 канала позволяют сконцентрировать управление несколькими узлами на одном модуле, а низкая задержка обеспечивает точное согласование работы механики и датчиковrockwellautomation.com.

В небольших установках водоподготовки и насосных станциях модуль используется для управления 24V DC клапанами и сигнальными лампами, где sourcing-выходы напрямую согласуются с распространенными 24V DC распределенными системами питания без промежуточных релеrockwellautomation.com.

На станках и вспомогательных приводах 1769-OB32 коммутирует муфты, тормоза и электромагниты управления смазкой, где требуется высокая частота срабатываний и минимальное обслуживание по сравнению с релейными выходамиrockwellautomation.com.

Связанные продукты

1769-OB32K: версия с покрытием (conformal coated), повышенная стойкость к влажности и агрессивной средеmc-mc.com+1
1769-OB32T: версия с терминаторами, для уменьшения отражений и помех на длинных линиях или при высокоскоростной коммутацииrockwellautomation.com
1769-OB16 / 1769-OB16K: 16-канальные модули выходов sourcing, для менее плотных конфигураций I/Orockwellautomation.com
1769-OB16P: 16-канальный модуль с расширенной защитой выходов от перегрузки и КЗrockwellautomation.com
1769-OV16: 16-канальный модуль выходов sinking 24V DC, дополняющий 1769-OB32 в схемах с противоположной логикой нагрузкиrockwellautomation.com
1769-IQ32 / 1769-IQ32K: модули входов 24V DC sink/source, типовая пара для 1769-OB32 в I/O группеrockwellautomation.com
1769-PA4: блок питания 4A для шины 1769, обеспечивает питание 1769-OB32 и соседних модулейrockwellautomation.com

Установка и обслуживание

Подготовка к монтажу: перед установкой 1769-OB32 в группу I/O убедитесь, что в группе установлен соответствующий источник питания 1769 (например, 1769-PA4) и что количество модулей между ним и 1769-OB32 не превышает допустимого расстояния в 8 модулейrockwellautomation.com. Учитывайте, что модуль занимает около 1,5 слота ширины, и оставляйте достаточно места для циркуляции воздуха между модулями. Перед подключением проверьте полярность напряжения 24V DC нагрузки: выходы sourcing модуля подключаются к плюсу нагрузки, а общий провод DC COM — к минусу; неправильная полярность может привести к повреждению модуля. Все подключения выполняйте только при отключенном питании системы; избегайте горячей замены модуля или клеммника для предотвращения образования дуги на контактахrockwellautomation.com.

Рекомендации по обслуживанию: регулярно проверяйте состояние индикаторов на передней панели 1769-OB32. Если индикация выхода не соответствует логическому состоянию, измерьте напряжение и ток на соответствующих клеммах, чтобы исключить короткое замыкание или обрыв нагрузки. Для индуктивных нагрузок (катушки контакторов, электромагниты) обязательно наличие обратного диода или варистора для ограничения перенапряжений при отключении. При необходимости замены клеммника используйте комплект 1769-RTBN18 и затягивайте крепежные винты моментом 0,46 Н·м для обеспечения надежного контакта и безопасных зазоровrockwellautomation.com.

Гарантия на продукт

Мы поставляем запасные модули 1769-OB32, прошедшие заводской отбор и расширенные функциональные испытания, включая проверку выходных характеристик на реальной шине 1769 и контроль ключевых параметров (ток утечки, падение напряжения, изоляция) в соответствии с техническими данными Rockwellrockwellautomation.com. Учитывая критичность модулей выходов для непрерывности технологического процесса, мы предоставляем 12-месячную гарантию качества и обеспечиваем оперативную поставку оригинальных и совместимых备件, помогая сократить время простоя и продлить жизненный цикл систем на базе 1769 Compact I/O.
