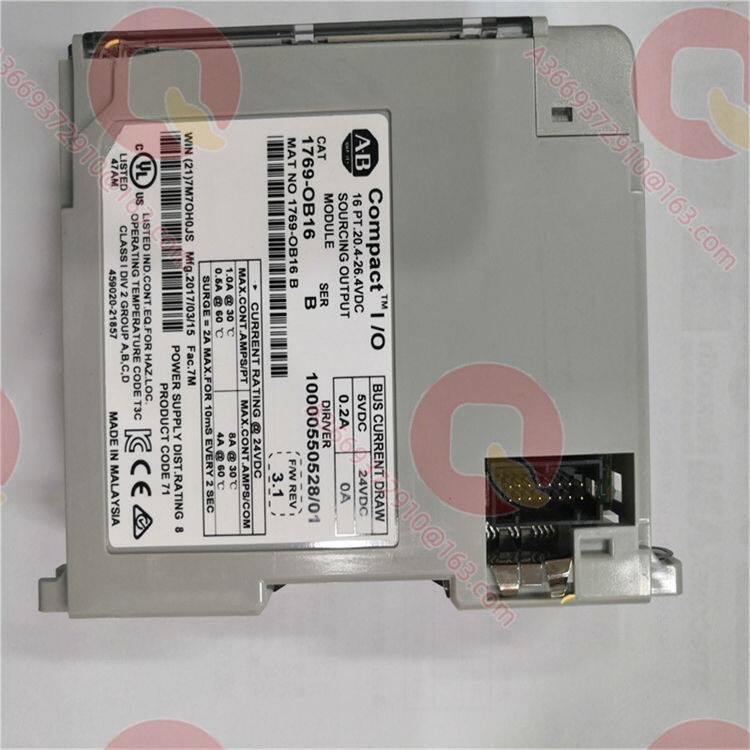

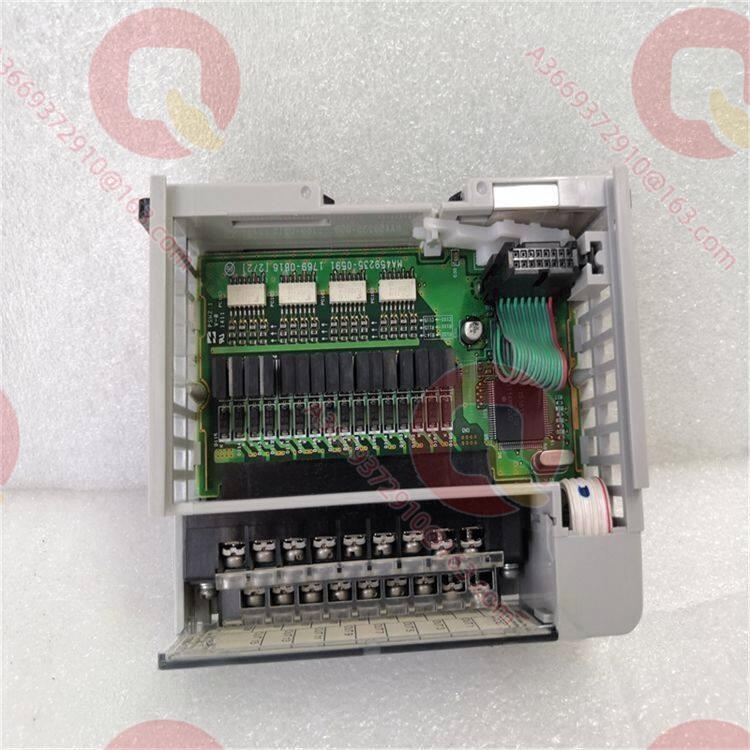

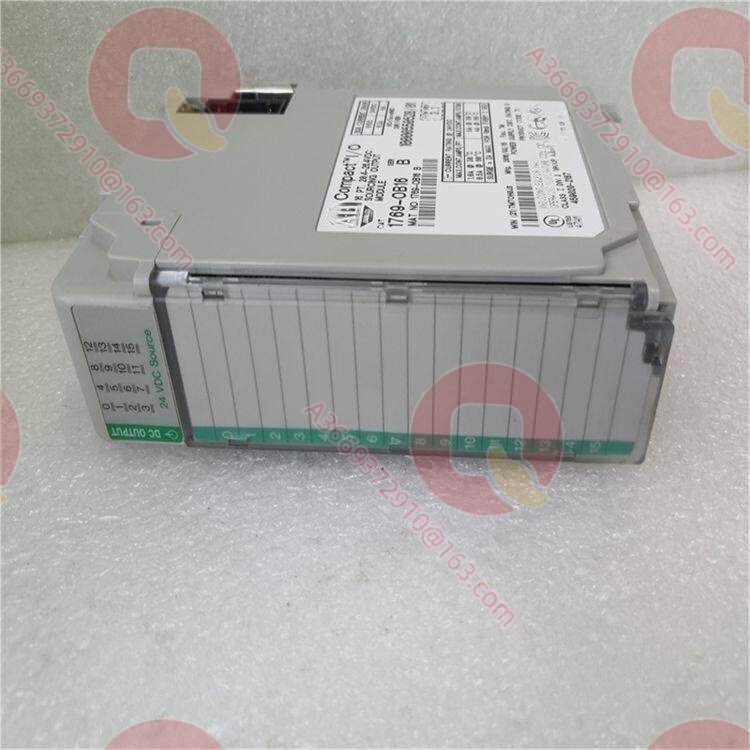

Allen-Bradley 1769-OB16 Твердотельный модуль выходов с источником 24V DC 1769-OB16

Обзор продукта

1769-OB16 — это 16-канальный твердотельный модуль выходов с источником питания 24V DC серии Allen-Bradley 1769 Compact I/O, предназначенный для коммутации множества нагрузок постоянного тока в ограниченном пространстве. Как типовой модуль с выходами типа «источник» (sourcing), он подает ток на 24V DC нагрузки и бесшовно интегрируется в архитектуру контроллеров CompactLogix и расширения I/O MicroLogix 1500, выполняя функцию последнего звена мощности между логикой контроллера и полевыми исполнительными механизмами. Модуль предоставляет 16 выходов, объединенных в одну группу с общим выводом, и обеспечивает длительный ток до 1A на канал при 30°C и общий ток до 8A на модуль с выдержкой импульса пускового тока 2A в течение 10 мс, что удовлетворяет требованиям пуска индуктивных нагрузок, таких как контакторы и электромагнитные клапаныrockwellautomation.com+1.

В традиционных схемах с релейными выходами ограничения по ресурсу контактов, дуга и время срабатывания часто становятся узким местом системы. 1769-OB16 использует твердотельные ключи с задержкой включения около 0.1 мс и выключения 1.0 мс, что значительно лучше реле, снижает электромагнитные помехи от дуги и обеспечивает более высокий ресурс при частых коммутациях. Ток утечки в выключенном состоянии до 1.0 мА при 26.4V DC требует внимания при управлении маломощными светодиодными индикаторами, но легко компенсируется подключением параллельно нагрузке резистора 5.6 кОм / 2 Втrockwellautomation.com+1.

Технические характеристики

Основные особенности и преимущества

Архитектура выходов типа «источник» и широкие температурные возможности: 1769-OB16 реализует выходы sourcing 24V DC, обеспечивая ток для нагрузок с возвратом через общий провод DC COM, что соответствует распространенной европейской и российской практике подключения 24V DC устройств. Модуль допускает длительный ток до 1A на канал и 8A на модуль при 30°C и сохраняет работоспособность при 60°C с пропорциональным снижением тока, что позволяет использовать его в шкафах управления с повышенной температурой при условии соблюдения кривых сниженияrockwellautomation.com.

Твердотельные ключи и низкая задержка: по сравнению с релейными модулями 1769-OB16 обеспечивает время включения около 0.1 мс и выключения 1.0 мс, что критично для быстродействующих клапанов, тормозов и механизмов с частым циклированием. Отсутствие механических контактов исключает дугу, снижает уровень электромагнитных помех и повышает ресурс коммутаций, особенно в условиях вибрации и частых срабатыванийrockwellautomation.com.

Стойкость к импульсным перегрузкам и защита индуктивных нагрузок: модуль выдерживает импульсы пускового тока 2A длительностью 10 мс, что достаточно для прямого управления большинством контакторов и электромагнитных клапанов. Для индуктивных нагрузок рекомендуется устанавливать обратный диод (например, 1N4004) параллельно обмотке, чтобы ограничить перенапряжения при отключении и продлить срок службы выходных ключейrockwellautomation.com. Ток утечки 1.0 мА при 26.4V DC требует внимания при работе на высокоомные нагрузки, где может потребоваться шунтирующий резистор 5.6 кОм / 2 Втrockwellautomation.com.

Компактность и унифицированная шина: 1769-OB16 занимает один слот шириной 35 мм и стыкуется с другими модулями 1769 через систему «паз–гребень» и подвижный разъем шины, образуя жесткую и надежную конструкцию. Поддерживается монтаж на панель и на стандартную DIN-рейку 35 x 7.5/15 мм, что удобно при модернизации существующих шкафовrs-online.com.

Области применения

На линиях упаковки и логистической сортировки 1769-OB16 управляет пневмоцилиндрами делителей, стопорными механизмами и контакторами двигателей конвейеров; 16 каналов позволяют сконцентрировать управление несколькими узлами на одном модуле, а низкая задержка обеспечивает точное согласование работы механики и датчиковrs-online.com.

В небольших установках водоподготовки и насосных станциях модуль используется для управления 24V DC клапанами и сигнальными лампами, где sourcing-выходы напрямую согласуются с распространенными 24V DC распределенными системами питания без промежуточных релеrockwellautomation.com.

На станках и вспомогательных приводах 1769-OB16 коммутирует муфты, тормоза и электромагниты управления смазкой, где требуется высокая частота срабатываний и минимальное обслуживание по сравнению с релейными выходамиrockwellautomation.com.

Связанные продукты

1769-OB16K: версия с покрытием, повышенная стойкость к агрессивной средеrockwellautomation.com
1769-OB8 / 1769-OB8K: 8-канальный высокоточный модуль выходов, 2A на канал, для мощных нагрузокrockwellautomation.com
1769-OB16P: 16-канальный модуль с расширенной защитой выходов от перегрузки и КЗrockwellautomation.com
1769-OB32 / 1769-OB32K: 32-канальный модуль выходов sourcing, более высокая плотность каналовrockwellautomation.com
1769-OV16: 16-канальный модуль выходов sinking 24V DC, дополняющий 1769-OB16 в схемах с противоположной логикойrockwellautomation.com
1769-IQ16: модуль входов 24V DC sink/source, типовая пара для 1769-OB16 в I/O группеrockwellautomation.com
1769-PA4: блок питания 4A для шины 1769, обеспечивает питание 1769-OB16 и соседних модулейrs-online.com

Установка и обслуживание

Подготовка к монтажу: перед установкой 1769-OB16 в группу I/O убедитесь, что в группе установлен соответствующий источник питания 1769 (например, 1769-PA4) и что количество модулей между ним и 1769-OB16 не превышает допустимого расстояния в 8 модулейrs-online.com. Перед подключением проверьте полярность напряжения 24V DC нагрузки: выходы sourcing модуля подключаются к плюсу нагрузки, а общий провод DC COM — к минусу; неправильная полярность может привести к повреждению модуля. Все подключения выполняйте только при отключенном питании системы; избегайте горячей замены модуля или клеммника для предотвращения образования дуги на контактахrs-online.com.

Рекомендации по обслуживанию: регулярно проверяйте состояние индикаторов на передней панели 1769-OB16. Если индикация выхода не соответствует логическому состоянию, измерьте напряжение и ток на соответствующих клеммах, чтобы исключить короткое замыкание или обрыв нагрузки. Для индуктивных нагрузок (катушки контакторов, электромагниты) обязательно наличие обратного диода или варистора для ограничения перенапряжений при отключении. При необходимости замены клеммника используйте комплект 1769-RTBN18 и затягивайте крепежные винты моментом 0.46 Н·м для обеспечения надежного контакта и безопасных зазоровrockwellautomation.com.

Гарантия на продукт

Мы поставляем запасные модули 1769-OB16, прошедшие заводской отбор и расширенные функциональные испытания, включая проверку выходных характеристик на реальной шине 1769 и контроль ключевых параметров (ток утечки, падение напряжения, изоляция) в соответствии с техническими данными Rockwellrockwellautomation.com. Учитывая критичность модулей выходов для непрерывности технологического процесса, мы предоставляем 12-месячную гарантию качества и обеспечиваем оперативную поставку оригинальных и совместимых备件, помогая сократить время простоя и продлить жизненный цикл систем на базе 1769 Compact I/O.
