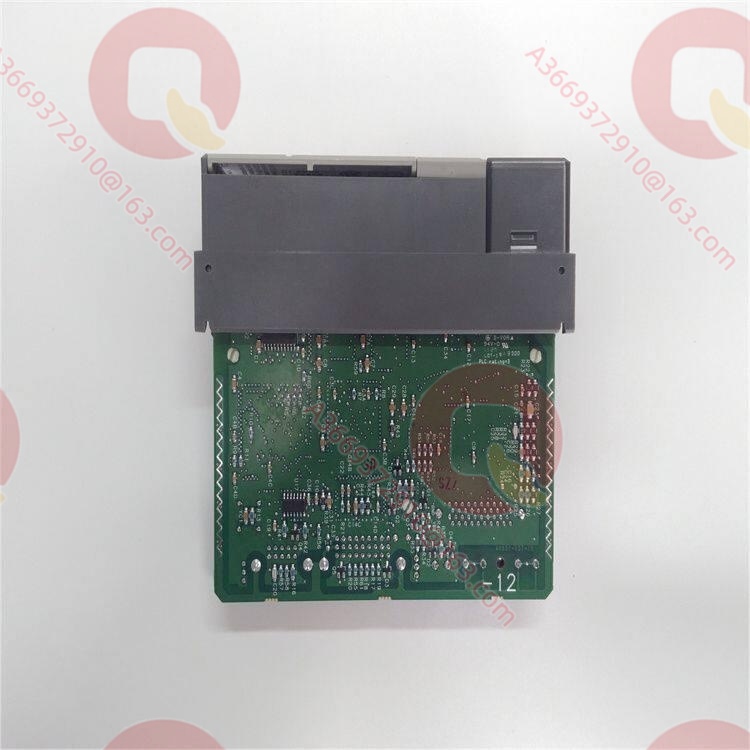

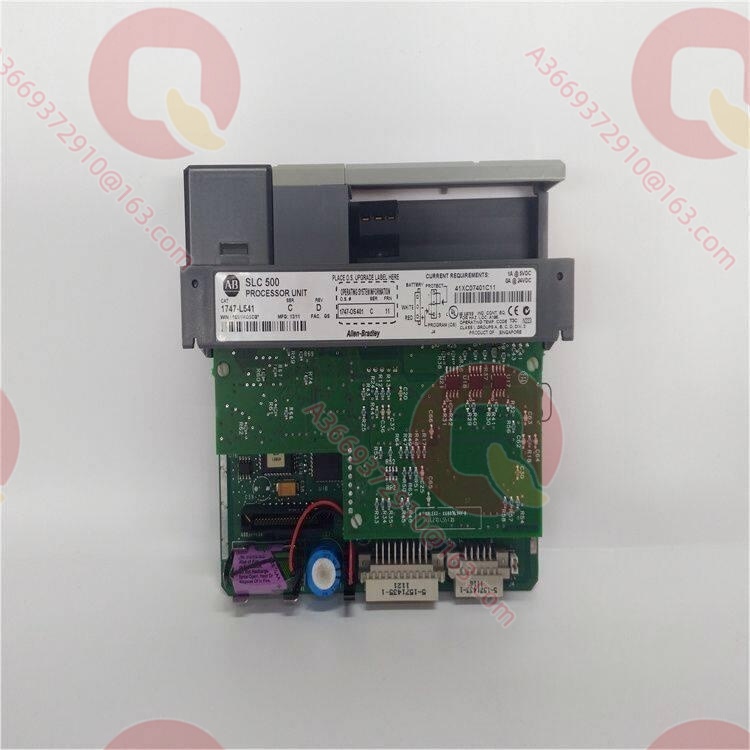

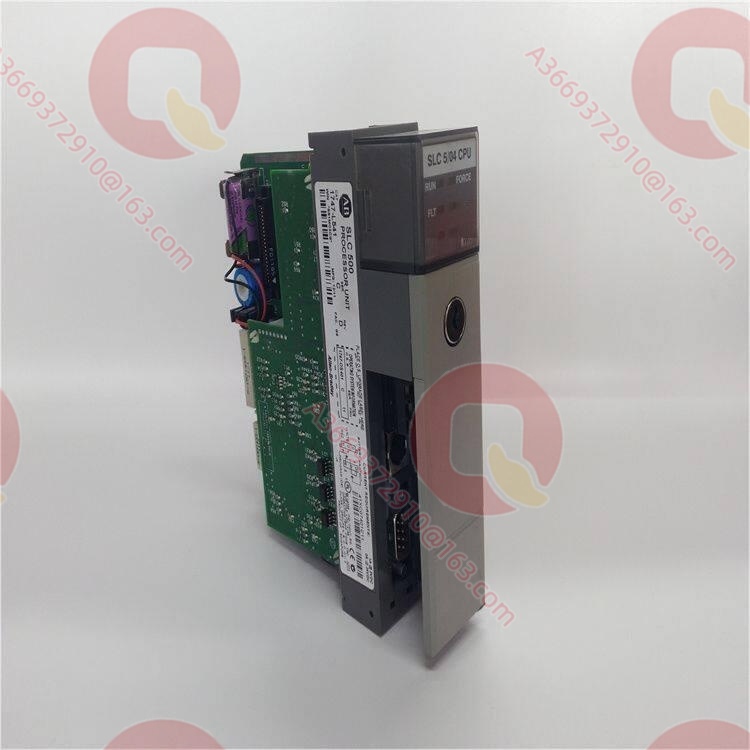

Allen-Bradley 1747-L541 Модульный процессор SLC 5/04 1747-L541

Обзор продукта

1747-L541 — это модульный процессор SLC 5/04 в семействе программируемых логических контроллеров Allen-Bradley SLC 500, обеспечивающий 16K слов батареино-резервированной ОЗУ и предназначенный для использования в качестве ядра управления системами средней мощности дискретного и процессного контроля, а также коммуникационного шлюза. Процессор устанавливается в слот 0 шасси 1746 и связывается с модулями ввода‑вывода и источником питания по системной шине, образуя гибко масштабируемую систему управления с возможностью расширения I/O и коммуникаций. По сравнению с процессорами SLC 5/03 главная ценность 1747-L541 заключается в наличии встроенного порта Data Highway Plus (DH+), что позволяет напрямую интегрировать контроллер в сети PLC‑5/SLC 5/04/ControlLogix, снижая затраты на сетевые шлюзы и преобразователи протоколов.vsb.cz+1

Во множестве существующих систем SLC 500 1747-L541 часто используется как замена процессорам 5/01/5/02/5/03: при сохранении существующих шасси и модулей I/O замена только процессора даёт больший объём программы, более высокую производительность и интерфейс DH+, избегая длительных простоев и повторного монтажа. Архитектура с двумя каналами связи позволяет 1747-L541 выступать как узел DH+‑сети для обмена данными с上位и устройствами, и одновременно использовать RS‑232 для удалённого программирования, подключения модемов или последовательных устройств.vsb.cz+1

Технические характеристики

Основные особенности и преимущества

Объём памяти 16K слов и адаптация к системам средней мощности: 1747-L541 предоставляет 16K слов пользовательской памяти, что позволяет размещать более сложные алгоритмы управления, блокировки и рецептуры по сравнению с 4K‑процессорами 5/01/5/02, и при этом не переплачивать за 32K/64K версии 5/04/5/05. С максимальной адресацией до 4096×2 дискретных и 480 аналоговых I/O процессор хорошо подходит для средних конвейерных линий, насосных станций и локальных участков технологических процессов.vsb.cz+2

Нативная поддержка DH+ и интеграция в существующие сети: Встроенный порт DH+ (57,6K/115,2K/230,4K бит/с) даёт 1747-L541 прямое подключение к сетям PLC‑5/SLC 5/04/ControlLogix без дополнительных шлюзов, что особенно ценно при модернизации объектов с уже развернутой инфраструктурой DH+. Процессор может выступать как локальный мастер для нижестоящих SLC/PLC, так и ведомый узел для верхнего уровня SCADA/PLC.vsb.cz

Двухпортовая архитектура и гибкость топологии: Канал 0 (RS‑232) поддерживает DF1 полнодуплекс/полудуплекс и ASCII, позволяя использовать модемы для удалённого мониторинга и программирования, подключать сканеры штрих‑кодов, принтеры и другие последовательные устройства. Канал 1 (DH+) обеспечивает высокоскоростной обмен данными с верхним уровнем. Такая комбинация уменьшает потребность в дополнительных конвертерах и упрощает структуру сети.vsb.cz

Производительность и набор инструкций: Типичное время цикла программы 0,9 мс/K слов и время цикла I/O 0,225 мс обеспечивают миллисекундную реакцию для большинства задач средней мощности. Набор из 107 инструкций включает операции с плавающей точкой, PID‑регуляторы, обмен сообщениями и расширенные логические функции, позволяя реализовать замкнутые контуры и сложные алгоритмы без дополнительных модулей.vsb.cz+1

Безопасность и обслуживание: Ключевой переключатель и защита файлов программы/данных предотвращают несанкционированное изменение параметров. Комбинация батареино‑резервированного ОЗУ и Flash‑модуля 1747‑M13 гарантирует сохранение программы и настроек при длительном отключении питания. Внутренний конденсатор поддерживает питание ОЗУ не менее 30 минут при замене батареи, что позволяет менять её без останова системы.rockwellautomation.com

Области применения

В системах транспортировки и сортировки средней мощности 1747-L541 часто выступает как главный процессор, координирующий работу нескольких конвейерных участков, пневматических клапанов и фотоэлектрических датчиков; 16K памяти достаточно для размещения полной логики блокировок и диагностики, а DH+‑порт позволяет интегрировать линию в существующую сеть PLC‑5/ControlLogix. На насосных станциях и сооружениях водоподготовки процессор управляет логикой пуска/останова насосов, поддерживает заданные уровни и простые контуры регулирования, а RS‑232‑порт используется для подключения модема и удалённого сбора данных, DH+ — для связи с вышестоящим SCADA/PLC. При модернизации старых линий, где уже установлены шасси 1746 и модули I/O, замена процессора на 1747-L541 без изменения кабельной системы даёт увеличение памяти, производительности и появление DH+‑интерфейса, сокращая сроки модернизации и снижая риск ошибок при повторном монтаже.vsb.cz+1

Связанные продукты

1747-L531：Процессор SLC 5/03 с памятью 8K слов, без DH+, для приложений с меньшим объёмом программыvsb.cz
1747-L542：Процессор SLC 5/04 с памятью 32K слов, для более сложных приложений 5/04vsb.cz
1747-L551：Процессор SLC 5/05 с памятью 16K слов и Ethernet/IP, для интеграции в сети Ethernetvsb.cz
1747-BA：Литиевая батарея для резервного питания ОЗУ процессора 1747-L541rockwellautomation.com
1747-M13：Flash‑модуль памяти для энергонезависимого хранения программы и данных 1747-L541rockwellautomation.com
1746-A7：7‑слотовое модульное шасси, типовое для систем на базе 1747-L541

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой 1747-L541 в слот 0 шасси 1746 необходимо полностью обесточить шкаф. Если планируется использование батареи, сначала установите 1747‑BA в батарейный отсек и подключите разъём, затем аккуратно вставьте процессор в направляющие и задвиньте до фиксации защёлками. Подключение к сети DH+ выполняйте кабелем Belden 9463 через 1747‑AIC или интерфейсные модули 1784‑PKTX/PCMK; на концах линии установите терминирующие резисторы и обеспечьте заземление экрана в одной точке. Для RS‑232‑порта соблюдайте ограничение по длине кабеля (не более 15 м) и проверяйте соответствие протокола (DF1/ASCII) настройкам удалённого устройства.vsb.cz+1

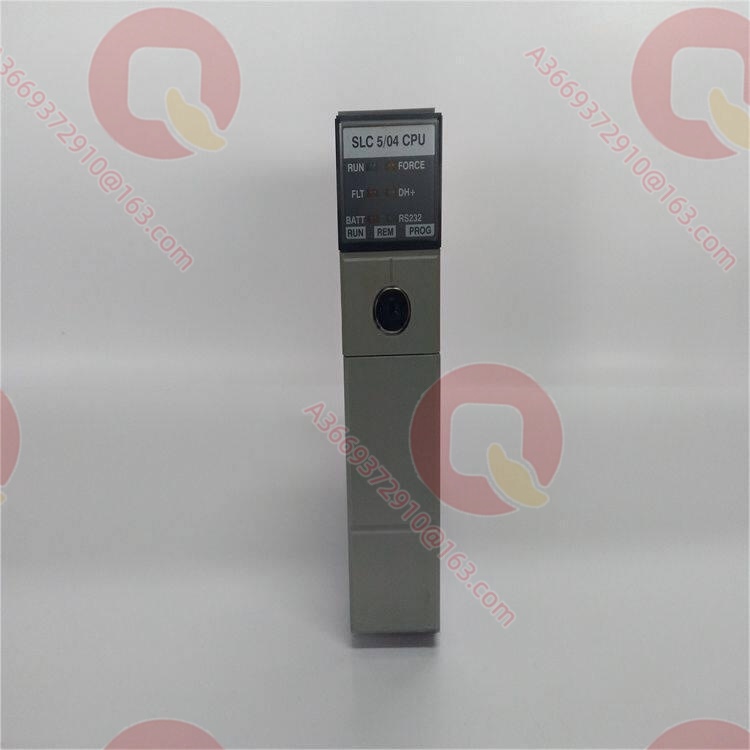

Рекомендации по обслуживанию: Регулярно проверяйте индикатор BATT LOW на передней панели 1747-L541; при его включении немедленно замените батарею 1747‑BA, не дожидаясь полной разрядки, чтобы избежать потери программы при отключении питания. Для систем с длительными простоями рекомендуется не реже одного раза в 1–2 месяца подавать питание на шкаф на 20–30 минут для поддержания заряда батареи и проверки целостности программы. В сезон гроз обращайте особое внимание на заземление экранов DH+ и RS‑232 кабелей и при необходимости устанавливайте дополнительные устройства защиты от перенапряжения.rockwellautomation.com

Гарантия продукта

Для 1747-L541 и всего ассортимента процессоров SLC 500 мы обеспечиваем промышленный уровень контроля качества и оперативную гарантийную поддержку. Перед отправкой все процессоры проходят тестирование на нагрузочной станции с контролем потребления по шине 5В/24В, проверкой объёма памяти и функционирования обоих портов связи, что гарантирует соответствие параметрам завода‑изготовителя. Мы предоставляем 12‑месячную гарантию и, опираясь на глобальную сеть поставщиков, решаем проблему срочной нехватки комплектующих при эксплуатации и модернизации систем SLC 500. Наша техническая команда доступна круглосуточно, обеспечивая поддержку от подбора аналогов до пусконаладки сетей DH+ и RS‑232, чтобы ваш объект работал без простоев, связанных с отсутствием запчастей.
