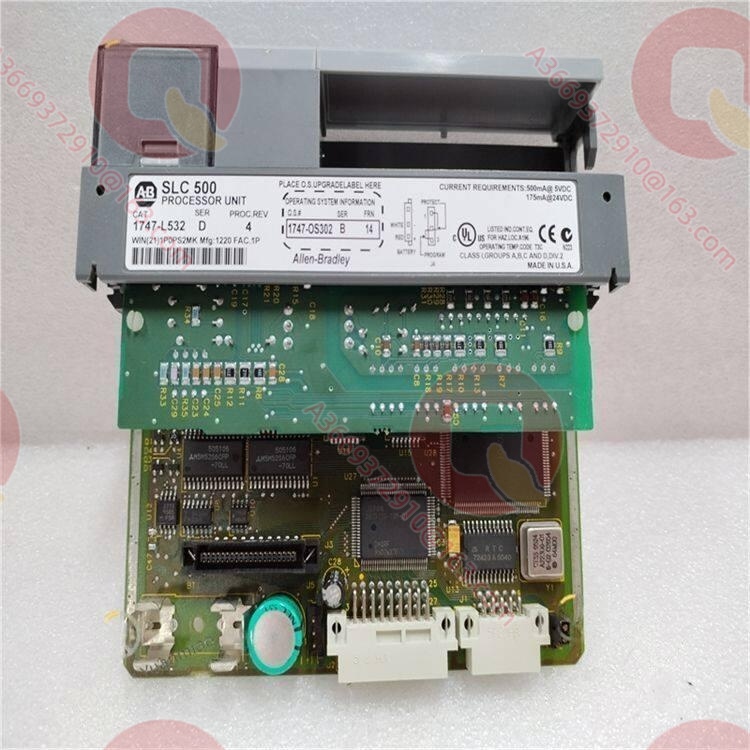

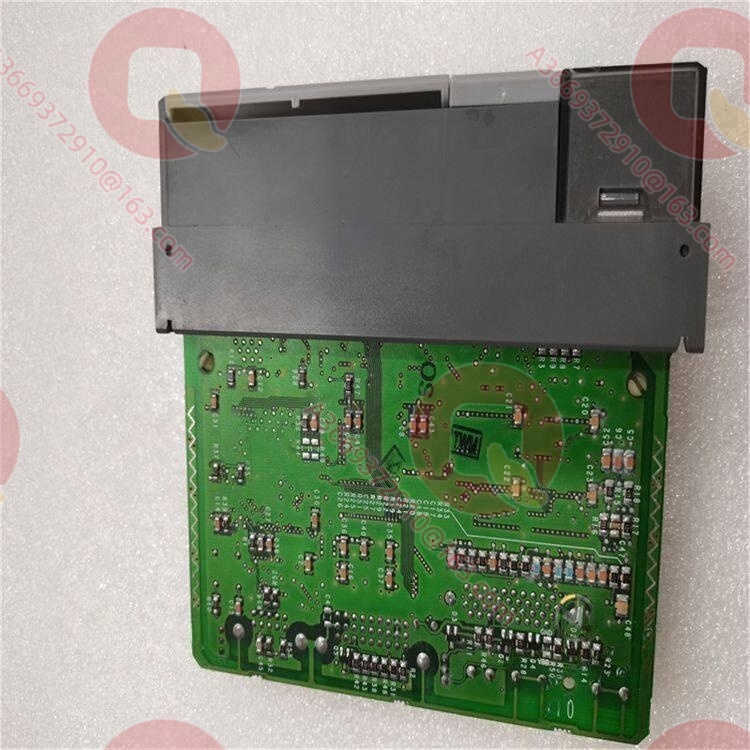

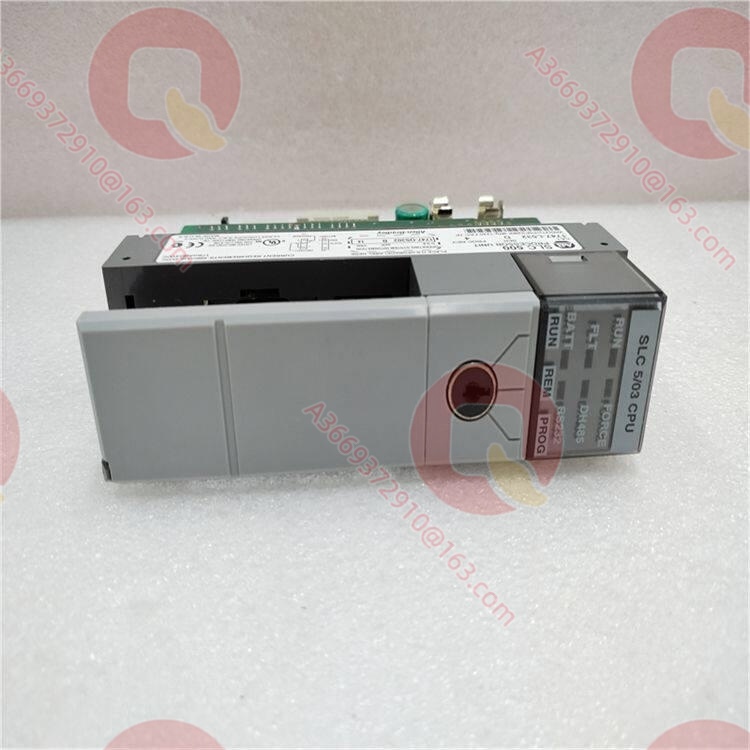

Allen-Bradley 1747-L532 Модульный процессор SLC 5/03 1747-L532

Обзор продукта

1747-L532 — это модульный процессор SLC 5/03 в семействе программируемых логических контроллеров Allen-Bradley SLC 500, обеспечивающий 16K слов батареино-резервированной ОЗУ и предназначенный для использования в качестве ядра управления малыми и средними системами дискретного и процессного контроля. Процессор устанавливается в слот 0 шасси 1746 и связывается с модулями ввода‑вывода и источником питания по системной шине, образуя гибко масштабируемую систему управления с возможностью расширения I/O и коммуникаций. По сравнению с процессорами SLC 5/01 и 5/02 главная ценность 1747-L532 заключается в увеличении пользовательской памяти до 16K слов и наличии двух встроенных портов связи (DH‑485 и RS‑232), поддерживающих онлайн‑программирование, редактирование в режиме выполнения, операции с плавающей точкой и встроенные часы реального времени, что значительно повышает возможности обработки сложной логики и многозвенной связи.

Во множестве существующих систем SLC 500 1747-L532 часто используется как замена процессорам 5/01 и 5/02: при сохранении существующих шасси и модулей I/O замена только процессора даёт больший объём программы и расширенный набор инструкций, избегая длительных простоев и повторного монтажа. Архитектура с двумя каналами связи позволяет 1747-L532 выступать и как ведомый узел сети DH‑485, отвечающий на сообщения мастера, и как устройство с последовательным портом RS‑232 для подключения к上位机, модемам или последовательным устройствам, реализуя дистанционный мониторинг и сбор данных.

Технические характеристики

Основные особенности и преимущества

Объём памяти 16K слов и сегментация: 1747-L532 предоставляет 16K слов общей памяти, из которых 12K слов доступны для программы или данных, а 4K слов зарезервированы исключительно для данных. По сравнению с 4K‑инструкциями процессоров 5/01/5/02 это позволяет размещать более сложные алгоритмы управления, блокировки и рецептуры, уменьшая необходимость разбиения программы на блоки и переключения между ними. В приложениях с большим количеством промежуточных переменных и исторических данных такая сегментация снижает риск конфликтов между программной и данными областями.

Два порта связи и гибкий выбор протокола: Канал 1 фиксированно поддерживает DH‑485, что удобно для интеграции в существующие сети DH‑485 с PanelView, DTAM или другими процессорами SLC. Канал 0 реализован как RS‑232, настраиваемый на DF1 полудуплекс/полудуплекс или ASCII‑протокол; это позволяет использовать модем для удалённого программирования и SCADA, а также подключать сканеры штрих‑кодов, принтеры и другие последовательные устройства. Такая двухпортовая архитектура уменьшает потребность в дополнительных конвертерах и упрощает структуру сети.

Онлайн‑программирование и редактирование в режиме выполнения: Процессоры SLC 5/03, включая 1747-L532, поддерживают изменение программы и редактирование в режиме выполнения, что сокращает время наладки и оптимизации технологии. При типичном времени цикла программы 1 мс/K слов и времени цикла I/O 0,225 мс 1747-L532 сохраняет миллисекундную реакцию даже при среднем количестве I/O, удовлетворяя требованиям конвейеров и упаковочных машин по времени отклика.

Операции с плавающей точкой и расширенный набор инструкций: По сравнению с SLC 5/01/5/02 1747-L532 добавляет математические операции с плавающей точкой, PID‑регуляторы, FIFO/LIFO, обмен сообщениями и другие расширенные инструкции, позволяя реализовать замкнутые контуры и сложные алгоритмы без дополнительных модулей. В приложениях с регулированием температуры, давления и расхода это сокращает аппаратные затраты и упрощает конфигурацию.

Безопасность и обслуживание: Встроенный ключ, парольная защита и защита файлов программы/данных предотвращают несанкционированное изменение критических параметров. Комбинация батареино‑резервированного ОЗУ и Flash/модулей памяти обеспечивает сохранение программы и настроек при длительном отключении питания. Возможность горячей замены модулей I/O в шасси SLC 500 совместно с 1747-L532 снижает среднее время восстановления после отказов.

Области применения

В системах транспортировки и сортировки средней мощности 1747-L532 часто выступает как главный процессор, координирующий работу нескольких конвейерных участков, пневматических клапанов и фотоэлектрических датчиков; 16K памяти достаточно для размещения полной логики блокировок и диагностики, а два порта позволяют одновременно подключать верхний уровень SCADA и локальную панель оператора. На станциях водоподготовки и насосных станциях процессор управляет логикой пуска/останова насосов, поддерживает заданные уровни и простые контуры регулирования, а RS‑232‑порт используется для подключения модема и удалённого сбора данных, DH‑485 — для связи с локальными терминалами. При модернизации старых линий, где уже установлены шасси 1746 и модули I/O, замена процессора на 1747-L532 без изменения кабельной системы даёт увеличение памяти и коммуникационных возможностей, сокращая сроки модернизации и снижая риск ошибок при повторном монтаже.

Связанные продукты

1747-L531：Процессор SLC 5/03 с памятью 8K слов (4K программа/данные + 4K данные), для приложений с меньшим объёмом программыemacstores.com
1747-L533：Процессор SLC 5/03 с памятью 32K слов (28K программа/данные + 4K данные), для более сложных приложенийemacstores.com
1747-L541：Процессор SLC 5/04 с памятью 16K слов и портом DH+, для систем, интегрированных в сеть DH+emacstores.com
1747-L542：Процессор SLC 5/04 с памятью 32K слов, для более крупных систем 5/04emacstores.com
1747-BA：Литиевая батарея для резервного питания ОЗУ процессора 1747-L532rs-online.com
1747-M13：Flash‑модуль памяти для энергонезависимого хранения программы и данных 1747-L532plcdcspro.com
1746-A7：7‑слотовое модульное шасси, типовое для систем на базе 1747-L532

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой 1747-L532 в слот 0 шасси 1746 необходимо полностью обесточить шкаф. Если планируется использование батареи, сначала установите 1747‑BA в батарейный отсек и подключите разъём, затем аккуратно вставьте процессор в направляющие и задвиньте до фиксации защёлками. Подключение к сети DH‑485 выполняйте через 1747‑AIC и витую пару Belden 9842; на концах линии установите терминирующие резисторы и обеспечьте заземление экрана в одной точке. Для RS‑232‑порта соблюдайте ограничение по длине кабеля (не более 15 м) и проверяйте соответствие протокола (DF1/ASCII) настройкам удалённого устройства.

Рекомендации по обслуживанию: Регулярно проверяйте индикатор BATTERY LOW на передней панели 1747-L532; при его включении немедленно замените батарею 1747‑BA, не дожидаясь полной разрядки, чтобы избежать потери программы при отключении питания. Для систем с длительными простоями рекомендуется не реже одного раза в 1–2 месяца подавать питание на шкаф на 20–30 минут для поддержания заряда батареи и проверки целостности программы. В сезон гроз обращайте особое внимание на заземление экранов DH‑485 и RS‑232 кабелей и при необходимости устанавливайте дополнительные устройства защиты от перенапряжения.
