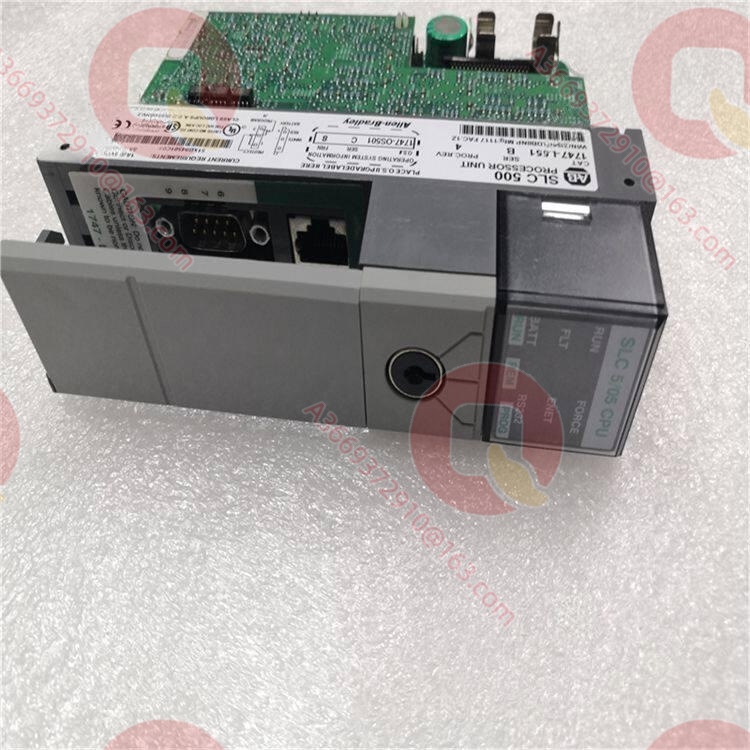

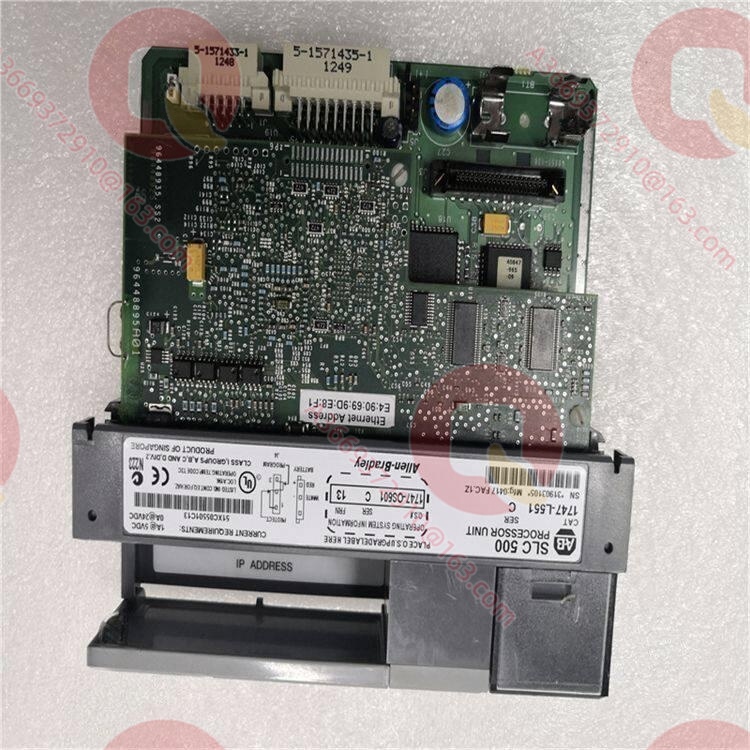

Allen-Bradley 1747-L551 Модульный процессор SLC 5/05 1747-L551

Обзор продукта

1747-L551 — это модульный процессор SLC 5/05 в семействе программируемых логических контроллеров Allen-Bradley SLC 500, обеспечивающий 16K слов батареино-резервированной ОЗУ и предназначенный для использования в качестве ядра управления системами средней мощности дискретного и процессного контроля, а также коммуникационного шлюза Ethernet. Процессор устанавливается в слот 0 шасси 1746 и связывается с модулями ввода‑вывода и источником питания по системной шине, образуя гибко масштабируемую систему управления с возможностью расширения I/O и сетевых функций. По сравнению с процессорами SLC 5/03 и 5/04 главная ценность 1747-L551 заключается во встроенном порту 10/100M Ethernet (Channel 1), что позволяет напрямую интегрировать контроллер в сети EtherNet/IP, снижая затраты на сетевые шлюзы и преобразователи протоколов.rockwellautomation.com+1

Во множестве существующих систем SLC 500 1747-L551 часто используется как замена процессорам 5/01/5/02/5/03: при сохранении существующих шасси и модулей I/O замена только процессора даёт больший объём программы и интерфейс Ethernet, избегая длительных простоев и повторного монтажа. Архитектура с двумя каналами связи позволяет 1747-L551 выступать как узел Ethernet‑сети для обмена данными с上位и устройствами, и одновременно использовать RS‑232 для удалённого программирования, подключения модемов или последовательных устройств.rockwellautomation.com+1

Версии Series C и выше поддерживают скорость 100 Мбит/с с автосогласованием и увеличенное число Ethernet‑соединений (32 для 1747-L551), а также предоставляют HTTP‑сервер для мониторинга и диагностики через веб‑браузер.plccable.com+2

Технические характеристики

Основные особенности и преимущества

Объём памяти 16K слов и адаптация к системам средней мощности: 1747-L551 предоставляет 16K слов пользовательской памяти, из которых 12K слов доступны для программы или данных, а 4K слов зарезервированы исключительно для данных. По сравнению с 4K‑процессорами 5/01/5/02 это позволяет размещать более сложные алгоритмы управления, блокировки и рецептуры, уменьшая необходимость разбиения программы на блоки и переключения между ними. С максимальной адресацией до 4096×2 дискретных и 480 аналоговых I/O процессор хорошо подходит для средних конвейерных линий, насосных станций и локальных участков технологических процессов.rockwellautomation.com【turn1fetch0**

Нативная поддержка Ethernet и интеграция в EtherNet/IP: Встроенный порт 10/100M Ethernet поддерживает TCP/IP и EtherNet/IP, что даёт 1747-L551 прямое подключение к заводской сети Ethernet без дополнительных шлюзов. Процессор может выступать как локальный мастер для нижестоящих SLC/PLC, так и ведомый узел для верхнего уровня SCADA/ControlLogix. Версии Series C и выше обеспечивают скорость до 100 Мбит/с, автосогласование и до 32 Ethernet‑соединений, а также встроенный HTTP‑сервер для мониторинга через веб‑браузер.rockwellautomation.com+3

Двухпортовая архитектура и гибкость топологии: Канал 0 (RS‑232) поддерживает DF1 полнодуплекс/полудуплекс и ASCII, позволяя использовать модемы для удалённого мониторинга и программирования, подключать сканеры штрих‑кодов, принтеры и другие последовательные устройства. Канал 1 (Ethernet) обеспечивает высокоскоростной обмен данными с верхним уровнем. Такая комбинация уменьшает потребность в дополнительных конвертерах и упрощает структуру сети.rockwellautomation.com+1

Производительность и набор инструкций: Типичное время цикла программы 0,9 мс/K слов и время цикла I/O 0,225 мс обеспечивают миллисекундную реакцию для большинства задач средней мощности. Набор из 107 инструкций включает операции с плавающей точкой, PID‑регуляторы, обмен сообщениями и расширенные логические функции, позволяя реализовать замкнутые контуры и сложные алгоритмы без дополнительных модулей.rockwellautomation.com+1

Безопасность и обслуживание: Ключевой переключатель и защита файлов программы/данных предотвращают несанкционированное изменение параметров. Комбинация батареино‑резервированного ОЗУ и Flash‑модуля 1747‑M13 гарантирует сохранение программы и настроек при длительном отключении питания. Внутренний конденсатор поддерживает питание ОЗУ не менее 30 минут при замене батареи, что позволяет менять её без останова системы.chipdip.ru+1

Области применения

В системах транспортировки и сортировки средней мощности 1747-L551 часто выступает как главный процессор, координирующий работу нескольких конвейерных участков, пневматических клапанов и фотоэлектрических датчиков; 16K памяти достаточно для размещения полной логики блокировок и диагностики, а Ethernet‑порт позволяет интегрировать линию в существующую сеть SCADA/ControlLogix. На насосных станциях и сооружениях водоподготовки процессор управляет логикой пуска/останова насосов, поддерживает заданные уровни и простые контуры регулирования, а RS‑232‑порт используется для подключения модема и удалённого сбора данных, Ethernet — для связи с вышестоящим SCADA/PLC. При модернизации старых линий, где уже установлены шасси 1746 и модули I/O, замена процессора на 1747-L551 без изменения кабельной системы даёт увеличение памяти и появление Ethernet‑интерфейса, сокращая сроки модернизации и снижая риск ошибок при повторном монтаже.rockwellautomation.com+1

Связанные продукты

1747-L541：Процессор SLC 5/04 с памятью 16K слов и портом DH+, для систем, интегрированных в сеть DH+rockwellautomation.com
1747-L552：Процессор SLC 5/05 с памятью 32K слов, для более сложных приложений 5/05rockwellautomation.com
1747-L553：Процессор SLC 5/05 с памятью 64K слов, для крупных систем с большими объёмами данныхrockwellautomation.com
1747-BA：Литиевая батарея для резервного питания ОЗУ процессора 1747-L551imimg.com
1747-M13：Flash‑модуль памяти для энергонезависимого хранения программы и данных 1747-L551plccable.com+1
1746-A7：7‑слотовое модульное шасси, типовое для систем на базе 1747-L551

Монтаж и обслуживание

Подготовка к монтажу: Перед установкой 1747-L551 в слот 0 шасси 1746 необходимо полностью обесточить шкаф. Если планируется использование батареи, сначала установите 1747‑BA в батарейный отсек и подключите разъём, затем аккуратно вставьте процессор в направляющие и задвиньте до фиксации защёлками. Подключение к сети Ethernet выполняйте кабелем 10/100Base‑T (витая пара RJ45) к коммутатору/концентратору; на концах линии при необходимости установите терминирующие резисторы и обеспечьте заземление экрана в одной точке. Для RS‑232‑порта соблюдайте ограничение по длине кабеля (не более 15 м) и проверяйте соответствие протокола (DF1/ASCII) настройкам удалённого устройства.rockwellautomation.com+1

Рекомендации по обслуживанию: Регулярно проверяйте индикатор BATT LOW на передней панели 1747-L551; при его включении немедленно замените батарею 1747‑BA, не дожидаясь полной разрядки, чтобы избежать потери программы при отключении питания. Для систем с длительными простоями рекомендуется не реже одного раза в 1–2 месяца подавать питание на шкаф на 20–30 минут для поддержания заряда батареи и проверки целостности программы. В сезон гроз обращайте особое внимание на заземление экранов Ethernet и RS‑232 кабелей и при необходимости устанавливайте дополнительные устройства защиты от перенапряжения.chipdip.ru

Гарантия продукта

Для 1747-L551 и всего ассортимента процессоров SLC 500 мы обеспечиваем промышленный уровень контроля качества и оперативную гарантийную поддержку. Перед отправкой все процессоры проходят тестирование на нагрузочной станции с контролем потребления по шине 5В/24В, проверкой объёма памяти и функционирования обоих портов связи, что гарантирует соответствие параметрам завода‑изготовителя. Мы предоставляем 12‑месячную гарантию и, опираясь на глобальную сеть поставщиков, решаем проблему срочной нехватки комплектующих при эксплуатации и модернизации систем SLC 500. Наша техническая команда доступна круглосуточно, обеспечивая поддержку от подбора аналогов до пусконаладки сетей EtherNet/IP и RS‑232, чтобы ваш объект работал без простоев, связанных с отсутствием запчастей.
