Основные технические характеристики (Key Technical Specifications)
| Параметр | Значение / Спецификация |
| Тип оптического разъема | Стандартные дуплексные коннекторы (тип ST / SMA в зависимости от модификации) |
| Длина волны оптического излучения | 820 нм / 850 нм (многомодовое оптоволокно, Multi-Mode) |
| Максимальная дальность передачи | до 2 000 метров (в зависимости от затухания в кабеле) |
| Напряжение питания платы | 5 В / 12 В постоянного тока (подается от кросс-платы или системной шины) |
| Скорость передачи данных | до 10 Мбит/с (оптимизировано под протоколы полевых шин ALSTOM) |
| Диапазон рабочих температур | от -40 °C до +70 °C (промышленный / транспортный температурный класс) |
| Тип лакового покрытия | Конформный защитный лак для жестких условий эксплуатации (влажность до 95% без конденсата) |
| Стандарты ЭМС и вибростойкости | Соответствие директивам EN 50155 и EN 50121-3-2 |
Обзор продукта (Product Introduction)

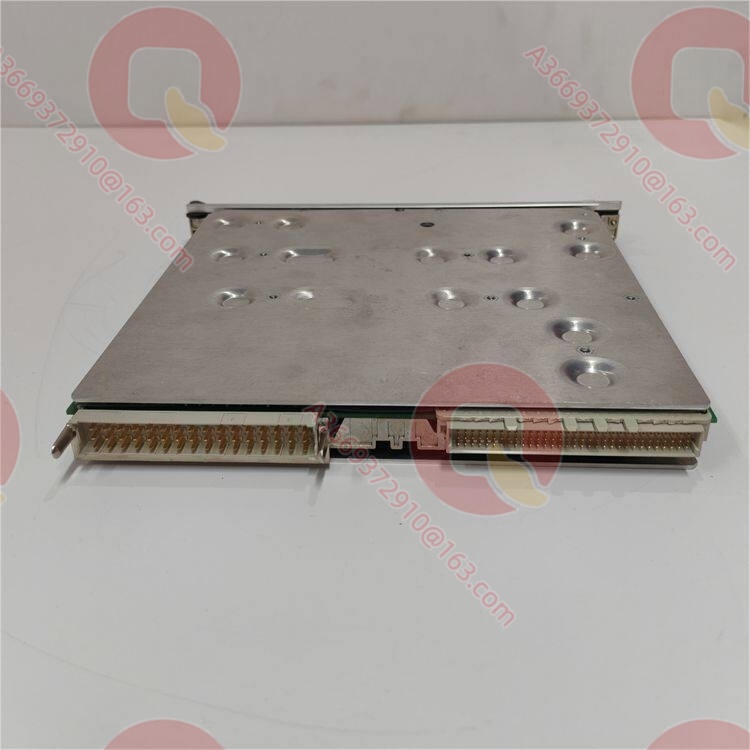

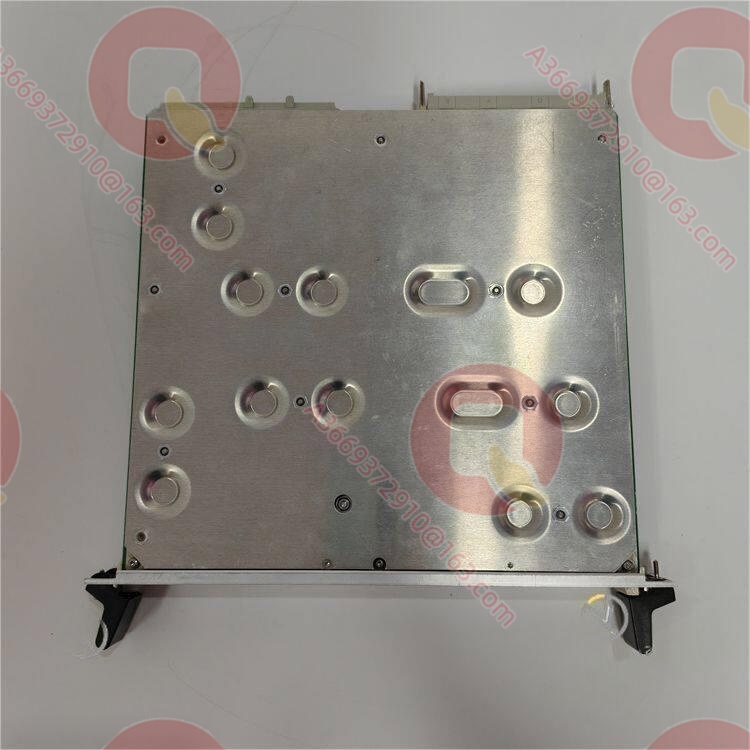

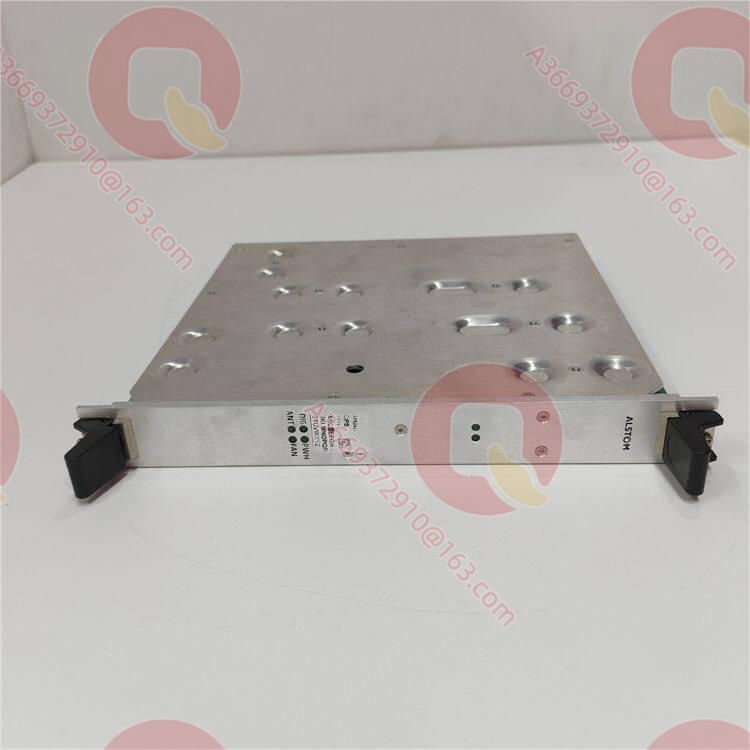

Оптический приемопередатчик ALSTOM STO1726KO1 представляет собой специализированный интерфейсный модуль, разработанный для интеграции в системы управления тяговыми приводами и бортовыми сетями рельсового транспорта. Основная задача платы — обеспечение высокоскоростного обмена данными между шкафами управления и центральным вычислителем по волоконно-оптическим линиям связи (ВОЛС).
Использование оптического канала гарантирует абсолютную гальваническую развязку и полную невосприимчивость к электромагнитным помехам высокой мощности, которые неизбежно возникают при работе тяговых инверторов и силовых цепей локомотива. Модуль выполнен на надежной элементной базе транспортного исполнения и рассчитан на непрерывную работу в условиях жестких вибраций. Поставка данной позиции из категории нового складского остатка позволяет быстро восстановить работоспособность систем связи локомотивов без необходимости перехода на другие типы интерфейсов.
Краткое руководство по устранению неисправностей (Troubleshooting Quick Reference)
При возникновении проблем с передачей данных по оптическому каналу используйте следующую карту экспресс-диагностики на объекте:
| Симптом неисправности | Вероятная причина (Вероятность) | Рекомендуемое действие |
| Отсутствует связь (светодиод Rx/Tx не горит/мигает красным) | Загрязнение оптического разъема платы или коннектора кабеля (50%) | Очистите торец оптического коннектора специальной безворсовой салфеткой, смоченной в изопропиловом спирте. Продуйте разъем на плате сжатым воздухом. |
| Высокий уровень ошибок передачи (CRC errors) | Повреждение (микротрещина) или критический изгиб оптического кабеля (30%) | Измерьте затухание в оптической линии оптическим рефлектометром (OTDR) или измерителем мощности. Устраните изломы кабеля, радиус изгиба должен быть не менее допустимого по паспорту. |
| Потеря пакетов при нагреве шкафа оборудования | Температурный дрейф параметров лазера из-за выработки ресурса (20%) | Измерьте температуру внутри шкафа. Если она в норме, а замена кабеля не помогла — плата подлежит замене на новую из резерва (деградация излучающего диода). |
Программа входного контроля и тестирования (SOP Quality Control)
Каждый оптический модуль ALSTOM STO1726KO1 перед отгрузкой клиенту проходит строгий цикл контроля качества в лаборатории:
-
Входной контроль (Inbound Inspection):
-
Контроль аутентичности по серийным номерам и спецификациям ALSTOM.
-
Визуальный осмотр платы под микроскопом на отсутствие дефектов пайки, царапин дорожек и сколов оптических разъемов.
-
-
Проверка электрических параметров (Electrical Parameter Testing):
-
Измерение токов потребления платы во всех режимах работы.
-
Проверка цепей фильтрации питания на отсутствие пульсаций.
-
-
Функциональное тестирование под нагрузкой (Live Functional Testing):
-
Установка платы в специализированный тестовый стенд связи.
-
Проведение теста передачи данных (BERT — Bit Error Rate Test) на максимальной скорости в течение 24 часов. Допустимый уровень ошибок (BER) должен составлять менее $10^{-9}$.
-
Контроль оптической мощности передатчика и чувствительности приемника на рабочих длинах волн. По результатам тестов формируется официальный протокол испытаний (протокол ОТК).
-
-
Проверка прошивки (Firmware/Program Verification):
-
Проверка соответствия аппаратной версии платы (Hardware Revision) и конфигурационных перемычек оригинальной спецификации.
-
-
Финальный контроль и упаковка (Final QC & Packaging):
-
Нанесение защитных колпачков на оптические разъемы для предотвращения попадания пыли.
-
Герметичная упаковка платы в антистатический пакет, оборачивание демпфирующим материалом и укладка в жесткую коробку. Маркировка штампом ОТК с датой упаковки.
-
Часто задаваемые вопросы (Frequently Asked Questions – FAQ)
В: Можно ли использовать патч-корды со стандартной полировкой для подключения к STO1726KO1?
О: Для данного модуля требуются оптические кабели с соответствующим типом разъема (как правило, ST) и типом полировки, указанным в проектной документации системы (обычно PC/SPC). Использование неподходящих коннекторов приведет к высоким потерям мощности сигнала на стыке.
В: Существует ли риск потери конфигурации платы при длительном хранении на складе?
О: Нет, данная плата является чисто интерфейсным аппаратным модулем приемопередатчика. На ней нет энергозависимой памяти, требующей постоянного питания от батарейки. Все настройки определяются положением джамперов (если они предусмотрены) и аппаратной схемотехникой.
В: Предоставляется ли гарантия на новые платы из старых запасов?
О: Да, наш сервисный центр предоставляет полную гарантию 12 месяцев на плату STO1726KO1. Гарантия покрывает любые аппаратные неисправности, возникшие при соблюдении правил монтажа и эксплуатации.
В: Каковы условия оплаты для промышленных предприятий?
О: Мы работаем по безналичному расчету с НДС. Для постоянных заказчиков и предприятий критической инфраструктуры возможны гибкие условия оплаты (Net 30/60) после прохождения внутренней юридической и финансовой проверки (Compliance).
В: Можно ли заменить плату STO1726KO1 на аналогичную плату другого производителя?
О: Крайне не рекомендуется. Внутренние протоколы обмена данными ALSTOM и физические уровни сигналов на шине строго специфицированы. Использование неоригинальных аналогов приведет к несовместимости оборудования на программно-аппаратном уровне и отказу всей системы управления локомотивом.
