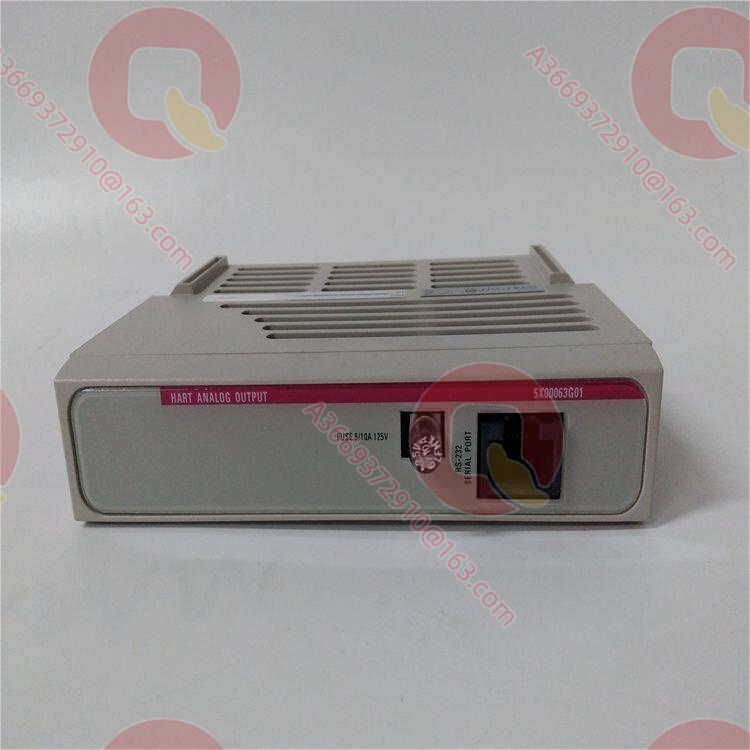

Emerson 5X00063G01 Персональный модуль HART аналогового вывода на 8 каналов 5X00063G01

Описание продукта

5X00063G01 — персональный модуль HART аналогового вывода на 8 каналов (HAO Personality) в DCS Ovation компании Emerson (ранее Westinghouse); он работает в паре с электронным модулем HART аналогового вывода 5X00062G01, образуя полную 8-канальную подсистему HART аналогового вывода и выполняя функции подключения интеллектуальных позиционеров клапанов, защиты питания контуров и маркировки клеммemerson.com+1.

Согласно официальной спецификации Emerson (PWS_010205): 5X00063G01 содержит пассивные цепи для каждого из 8 выходных каналов; на модуле Personality установлен сменный пользователем предохранитель, защищающий вспомогательный источник питания, питающий полевую сторону цепей 8 выходных каналов, — то есть при перегрузке или коротком замыкании на полевой стороне предохранитель отключает питание, предотвращая распространение отказа на электронный модульemerson.com. В двухплатной архитектуре Ovation «электронный модуль + персональный модуль» данный модуль является полевым интерфейсным уровнем сети HART-вывода, определяя физическую реализацию подключений интеллектуальных позиционеров и стратегию защиты вспомогательного питания; поскольку официальные данные различают схемы расключения non-CE Mark и CE Mark, конфигурация клемм 5X00063G01 должна выбираться в соответствии с сертификационными требованиями проекта.

Технические характеристики

Ключевые особенности и преимущества

Конструкция сменного пользователем предохранителя: официальная спецификация относит предохранитель на модуле Personality к категории «обслуживаемых пользователем» (user serviceable), что позволяет оперативному персоналу менять его на месте без возврата на завод и сокращает время восстановления после отказа вспомогательного питанияemerson.com.

Централизованная плавкая защита полевой стороны: один предохранитель защищает вспомогательное питание, общее для 8 каналов, — при перегрузке или коротком замыкании в любом полевом контуре питание отключается, предотвращая распространение отказа на электронный модуль 5X00062G01 и шину I/O Ovation.

Простая пассивная архитектура: каждый канал содержит только пассивные цепи без активных элементов и без зависимости от прошивки, что обеспечивает низкую аварийность и долгий срок службы и вместе с электронным модулем формирует чёткое разделение «логика — поле».

Чёткая регламентация схем расключения: официальные документы различают варианты non-CE Mark и CE Mark с отдельными схемами клеммных подключений, что позволяет проектам выбирать схему по сертификационным требованиям, исключая риски несоответствия.

Двухплатная архитектура обслуживания: при замене электронного модуля все полевые подключения сохраняются на плате Personality, объём работ сокращается с «полного расключения» до «извлечения и установки электроники», что удобно для быстрого устранения дефектов на работающем блоке.

Экономичная стратегия ЗИП: как модуль Personality изделие существенно дешевле электронного модуля; резерв 5X00063G01 комплектуется пропорционально числу каналов шкафа, образуя сбалансированную структуру запасных частей.

Области применения

Применение 5X00063G01 полностью связано с электронным модулем 5X00062G01; модуль размещается в шкафах I/O выходов технологического регулирования на ТЭС, АЭС, ПГУ, объектах нефтехимии и газообработки с DCS Ovationemerson.com+1. Типовые задачи: подключение интеллектуальных позиционеров клапанов ключевых регулирующих контуров — клапанов питательной воды, впрыска охлаждения, регулирования пара; расключение контуров управления ключевыми клапанами расхода, давления и уровня на объектах нефтехимии; а также полевой интерфейс высокодинамичных контуров, таких как противосуржные клапаны компрессоров.

Модель особенно востребована в двух ситуациях: на основном оборудовании и вспомогательных цехах станций с высокой плотностью интеллектуальных позиционеров и массовым выводом по HART; и в реконструируемых проектах, где полевая сторона выходных контуров подвержена относительно высокому риску коротких замыканий — конструкция централизованного предохранителя обеспечивает аппаратный барьер для полевой стороны. Поскольку официальные документы различают схемы non-CE Mark и CE Mark, 5X00063G01 в европейских сертифицированных проектах должен расключаться строго по схеме CE Mark. В архитектуре удалённого I/O модуль с электронным модулем может устанавливаться в шкафах удалённых узлов, выводя команды на удалённые клапаны на месте и сокращая длину кабелей HART.

Сопутствующие продукты

5X00062G01: электронный модуль HART аналогового вывода на 8 каналов; комплектующее использование с 5X00063G01emerson.com.
5X00058G01: электронный модуль HART аналогового ввода (HAI, 8 каналов 4–20 мА, 16 бит А/Ц); сопутствующий тип на стороне HART-ввода.
5X00059G01: персональный модуль HART аналогового ввода (8 двухпроводных с предохранителями/четырёхпроводных активных), в паре с электронным модулем HAI.
1C31150G01 / 1C31166G01: стандартная пара электронного/персонального модулей аналогового вывода Ovation (без HART) для обычных сценариев 4–20 мА.
5X00070G01: высокоскоростной электронный модуль аналогового ввода Ovation (4–20 мА, 14 бит); параллельный выбор для высокоскоростного сбора.
1X00781H01L: DIN-рейковый источник 24 В пост. тока Ovation; возможный вариант вспомогательного питания.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении модулей HART-вывода в шкафу удалённого узла.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что нагрузка полевых интеллектуальных позиционеров находится в диапазоне 230–600 Ом, внешний источник +24 В пост. тока соответствует спецификации модуля, а по сертификационным требованиям проекта выбрана схема non-CE Mark или CE Mark; установите 5X00063G01 в слот Personality перед электронным модулем 5X00062G01; по официальной схеме клемм выбранного варианта подключите выходные линии каждого канала и общий вспомогательный источник, обеспечьте одноточечное заземление экранов; перед подачей питания сверьте номинал и состояние предохранителя, после подачи питания загрузите конфигурацию каналов через I/O Builder и выполните проверку вывода и HART-связи через AMS Suite.

Рекомендации по обслуживанию: при регулярных обходах контролируйте состояние клеммника — окисление, ослабление затяжки, пыль, а также следите за состоянием предохранителя; во время ремонтов измеряйте нагрузку контуров вывода по каналам, проверяйте затяжку клемм и непрерывность заземления экранов, а также проверяйте целостность предохранителя вспомогательного питания. При сообщении модуля о внешней ошибке или разомкнутом контуре сначала проверьте, не сработал ли предохранитель вспомогательного питания на плате Personality, затем измерьте нагрузки контуров для локализации конкретного отказавшего канала. Сам 5X00063G01 — пассивная клеммная плата с низкой аварийностью, но рекомендуется хранить его в паре с электронным модулем 5X00062G01 и держать запас плавких вставок.

Гарантия на продукт

Поставляемые модули 5X00063G01 проходят внешний контроль, проверку целостности цепей расключения и функциональную проверку плавкой защиты вспомогательного питания в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Поставки этого персонального модуля стабильны: стандартные объёмы отгружаются со склада, возможна комплектная поставка с электронным модулем 5X00062G01 и HART-вводом 5X00058G01/5X00059G01. Инженеры знакомы с двухплатной архитектурой подсистемы HART-вывода Ovation, стратегией плавкой защиты вспомогательного питания и обеими схемами расключения и готовы помочь со сверкой клемм, подтверждением схемы расключения и реализацией замены, поддерживая ремонты действующих блоков Ovation на электростанциях и объектах нефтехимии.
