Emerson 1X00781H01L Источник питания на DIN-рейку 1X00781H01L

Описание продукта

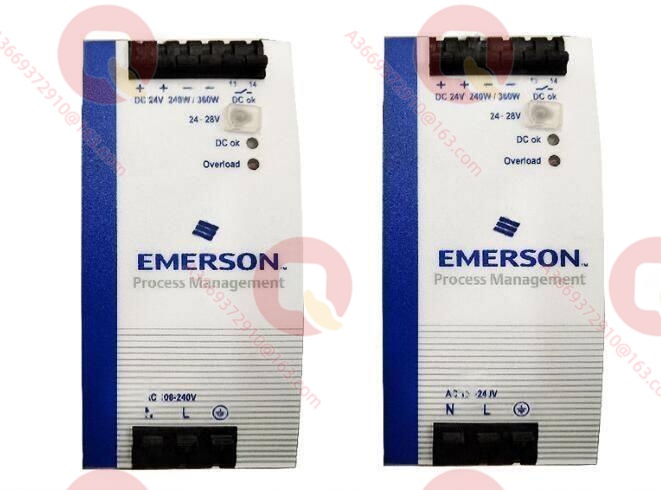

1X00781H01L — промышленный источник питания на DIN-рейку, поставляемый в составе DCS Ovation компании Emerson (ранее Westinghouse), с выходом 24 В пост. тока / 10 А; он обеспечивает стабильное полевое питание постоянного тока для модулей I/O, компонентов удалённых узлов и вспомогательного электронного оборудования внутри шкафов контроллеров Ovationcolletplc.com+1.

В архитектуре питания системы Ovation основное электроснабжение на стороне контроллера и удалённых узлов обеспечивается резервированными системами питания (например, удалёнными модулями +24 В и модулями распределения питания PDM), а DIN-рейковые источники типа 1X00781H01L обслуживают потребности вспомогательного питания — например, цепей катушек реле, местных индикаторных ламп, промежуточных реле, вспомогательных контакторов или питания малогабаритных приборов, — являясь частью стратегии многоуровневого питания «основной источник + вспомогательный источник». Модуль устанавливается на DIN-рейку, входная сторона поддерживает промышленное питание переменным током в широком диапазоне, а выходная сторона снабжена защитой от перегрузки по току, перенапряжения и короткого замыкания, соответствуя требованиям надёжности промышленных источников. Как распространённый сопутствующий компонент действующих систем Ovation, 1X00781H01L широко применяется при ремонтах DCS на старых блоках, реконструкции вспомогательных цепей и замене запасных частей; его выход 24 В / 10 А достаточен для покрытия типовых нагрузок вспомогательных цепей.

Технические характеристики

Ключевые особенности и преимущества

Выходная способность соответствует вспомогательным цепям: спецификация 24 В / 10 А (около 240 Вт) достаточна для покрытия типовых нагрузок вспомогательных цепей — включая десятки катушек промежуточных реле, несколько групп индикаторных ламп, местные приборы и малогабаритные контакторы; один источник способен питать целую панель вспомогательных цепей, сокращая число источниковcolletplc.com+1.

Стандартный монтаж на DIN-рейку: способ установки на DIN-рейку 35 мм совместим со вспомогательными монтажными рейками внутри шкафов Ovation; установка и снятие выполняются защёлкиванием, замена при ремонте не требует специального инструмента, что сокращает остановочное окно.

Полный набор промышленных защит: встроенные защиты от перегрузки по току, перенапряжения и короткого замыкания исключают необратимое повреждение источника при аномалиях на выходной стороне с автоматическим восстановлением после устранения неисправности; металлический корпус сочетает функции теплоотвода и электромагнитного экранирования, адаптируясь к плотной установке в шкафу.

Многоуровневое дополнение основного питания: в качестве вспомогательного источника модуль образует многоуровневую структуру с резервированной основной системой питания Ovation (удалённые модули питания, PDM), при этом колебания вспомогательных нагрузок не влияют на стабильность основного источника, что соответствует лучшим практикам проектирования питания систем управления.

Стабильный канал запасных частей: как распространённый сопутствующий компонент действующих систем Ovation, 1X00781H01L обладает большим парком на внутреннем рынке запасных частей, хорошей взаимозаменяемостью и низкой стоимостью замены при ремонтах.

Области применения

1X00781H01L размещается в шкафах контроллеров, шкафах удалённых узлов и шкафах вспомогательного оборудования на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии с DCS Ovation, обеспечивая питание 24 В пост. тока вспомогательных цепейcolletplc.com+1. Типовые сценарии: питание цепей катушек баз релейного вывода (1C31222G01, 1C31223G01), питание местных табло и звуковой/световой сигнализации 24 В пост. тока, вспомогательное питание полевых промежуточных реле и электромагнитных клапанов, а также питание малогабаритных датчиков или изоляторов.

В шкафах удалённых узлов 1X00781H01L может устанавливаться как вспомогательный источник параллельно с основной резервированной системой +24 В — основной источник предназначен для модулей RNC и ветвей I/O, а вспомогательный — для катушек реле и индикаторных устройств; их разделение по распределению питания исключает влияние мгновенных бросков вспомогательных нагрузок на стабильность питания основного I/O. В проектах ремонта DCS и реконструкции вспомогательных цепей модуль часто применяется как готовое «включай и работай» решение для добавления нагрузок или замены состарившихся источников.

Сопутствующие продукты

1C31222G01 / 1C31223G01: базы релейного вывода; цепи их катушек могут питаться от 1X00781H01L вспомогательным напряжением 24 В пост. тока.
1C31219G01 / 1C31219G02: электронные модули релейного вывода, работающие в паре с релейными базами; вместе с вспомогательным источником образуют полный приводной контур.
5A26304G01 (PDM): модуль распределения питания Ovation, отвечающий за распределение основного +24 В; образует многоуровневую структуру основного/вспомогательного питания с 1X00781H01L.
1C31205G01 / 1C31206G01: база контроллера удалённого узла и база MAU; вспомогательные источники часто размещаются в том же шкафу.
1C31203G01 / 1C31204G01: электронные и персональные модули удалённого узла, потребители основного питания, конфигурируются отдельно от вспомогательных источников.
1B30035H01: задняя панель контроллера Ovation (CBO), несущая контроллер и ветви I/O.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что суммарный ток нагрузок вспомогательной цепи не превышает спецификацию выхода 10 А с запасом не менее 20%; сверьте соответствие стандарта входного переменного напряжения спецификации модуля; защёлкните 1X00781H01L на стандартной DIN-рейке 35 мм, подключите входные и выходные клеммы, а на выходной стороне сгруппируйте цепи с независимыми предохранителями, чтобы короткое замыкание в одной точке не затронуло всю вспомогательную цепь; перед подачей питания сверьте полярность выходного напряжения и подключение нагрузок.

Рекомендации по обслуживанию: при регулярных обходах контролируйте индикацию выхода источника и показания вольтметра, подтверждая стабильность выхода в диапазоне 24 В ±5%; во время ремонтов измеряйте пульсации выходного напряжения, проверяйте затяжку клемм и нагрев корпуса, а также проверяйте целостность предохранителей по группам выходов. При аномалиях выхода сначала отключите нагрузку и измерьте выходное напряжение на холостом ходу, чтобы различить отказ источника и короткое замыкание нагрузки; рекомендуется держать один резервный источник на шкаф, храня его отдельно от модулей основного питания.

Гарантия на продукт

Поставляемые источники 1X00781H01L проходят внешний контроль, испытания выходного напряжения и коэффициента регулирования по нагрузке, а также проверку функций защиты в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Как распространённый сопутствующий источник системы Ovation, канал поставок стабилен: стандартные объёмы доступны со склада, возможна комплектная поставка с базами релейного вывода и модулем распределения питания PDM. Инженеры знакомы с многоуровневой архитектурой питания шкафов Ovation и особенностями проектирования вспомогательных цепей и готовы помочь с расчётом ёмкости нагрузок, подтверждением конфигурации питания и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
