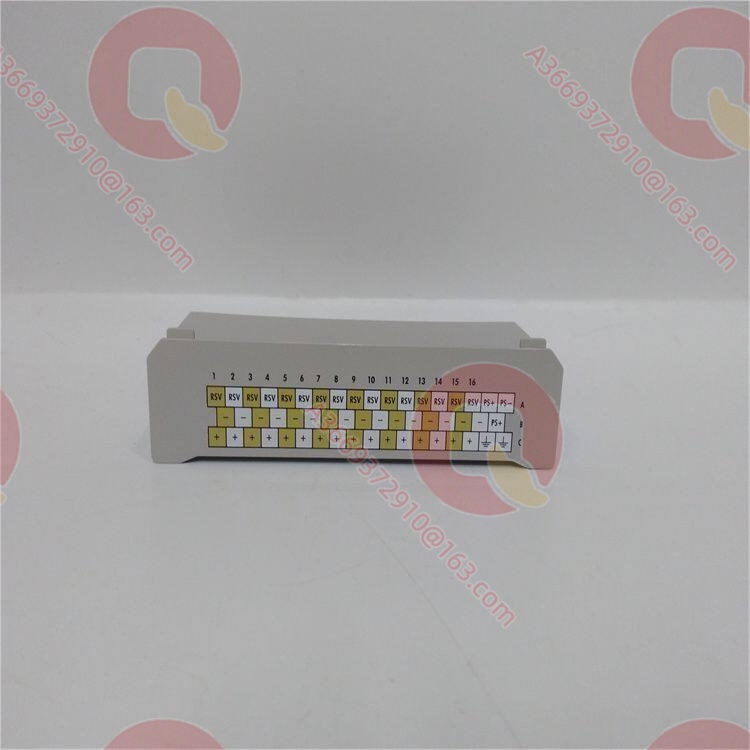

Emerson 1C31238H01 Компактный модуль дискретного/событийного ввода 1C31238H01

Описание продукта

1C31238H01 — компактный модуль дискретного/событийного ввода (PMOD Cavity Insert, Compact Digital Input / Events Input / Contact Input) для DCS Ovation компании Emerson (ранее Westinghouse); он обеспечивает 16-канальный сбор дискретных сигналов и одновременно поддерживает два режима работы — контактный ввод (Contact Input) и событийный ввод (Event Input)apterpower.com+1.

В номенклатуре семейства I/O Ovation обозначение «PMOD Cavity Insert» относится к компактному блоку I/O, встраиваемому в каркас PMOD: он занимает меньше места в шкафу, чем электронные модули стандартного размера, что удобно для проектов с высокой плотностью точек I/O и ограниченным объёмом шкафов. 1C31238H01 объединяет функции контактного и событийного ввода: в режиме контактного ввода он преобразует полевые сухие контакты и контакты состояния оборудования в распознаваемые контроллером дискретные сигналы; в режиме событийного ввода реагирует на быстроизменяющиеся сигналы и выполняет регистрацию событий, сочетая роли общего мониторинга состояний и лёгкого захвата событийplcdcsmodule.com+1. Модуль выполнен на стандарт 24 В пост. тока с изоляцией каналов 500 В RMS и является высокоплотным дополнением к стандартным электронным модулям Ovation (сериям 1C31233/1C31234) для обработки дискретного ввода.

Технические характеристики

Ключевые особенности и преимущества

Компактная высокоплотная архитектура: как PMOD Cavity Insert, 1C31238H01 предоставляет 16 каналов сбора при том же объёме шкафа, физически компактнее стандартных электронных модулей, что особенно выгодно для реконструируемых проектов станций с плотным I/O и ограниченным пространством шкафовapterpower.com+1.

Совместимость двух режимов ввода: модуль поддерживает одновременно контактный и событийный вводы, что позволяет по каналам переключаться между общим мониторингом состояний и лёгким захватом событий, сокращая необходимость одновременно устанавливать в одном шкафу стандартные модули DI и модули SOE и уменьшая номенклатуру запасных частей.

Изоляция каналов 500 В RMS: диэлектрическая развязка между каналами и до шины составляет 500 В RMS, что гарантирует целостность сигналов при длинных кабелях и сложных условиях заземления и соответствует требованиям электромагнитной совместимости промышленных объектовubestplc.com.

Универсальный стандарт 24 В пост. тока: стандарт ввода напрямую соответствует широко применяемому на электростанциях контрольному источнику 24 В пост. тока без внешних преобразователей напряжения, совместим с сухими и возбуждаемыми контактами.

Единая экосистема Ovation: как член семейства PMOD, модуль использует ту же платформу для конфигурирования, диагностики и управления запасными частями, что и другие модули I/O Ovation, снижая сложность обслуживания.

Области применения

1C31238H01 размещается в шкафах I/O дискретного ввода на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии, где используется Ovation DCSplcdcsmodule.com+1. Типовые задачи: сбор состояний работы/останова вспомогательных механизмов (контакты MCC двигателей, контакты реле цепей управления), сигналы конечных положений арматуры, состояния цепей блокировок и защит, подключение аварийных контактов, а также обратные сигналы шагов последовательного управления, требующие лёгкого захвата событий.

Благодаря преимуществу компактной архитектуры PMOD в эффективности использования пространства модуль особенно подходит для реконструируемых проектов с ограниченным объёмом шкафов, где требуется нарастить число точек дискретного ввода в существующих шкафах Ovation; в архитектуре удалённого I/O 1C31238H01 также может устанавливаться в шкафах удалённых узлов вместе с модулями стандартного I/O, сводя удалённые полевые состояния в Ovation на месте. Для применений SOE с строгой миллисекундной временной привязкой следует применять серию SOE 1C31233; 1C31238H01 же благодаря компактности и двойному режиму обслуживает общий мониторинг состояний и лёгкий событийный сбор.

Сопутствующие продукты

1C31233G01 / G02 / G03 / G04: серия электронных модулей SOE Ovation; для сценариев строгой миллисекундной привязки, функционально разделена с 1C31238H01.
1C31234G01: 16-канальный электронный модуль контактного ввода Ovation (возбуждение 48 В); версия стандартного размера, дополняющая компактный 1C31238H01 по габаритам и способу возбуждения.
1C31232G01 / G02: электронные модули дискретного ввода (24/48 В пост. тока однопроводный / перем. дифференциальный); параллельный выбор в стандартном семействе I/O.
1C31227G02: электронный модуль дискретного вывода (24/48 В пост. тока, изолированный); вместе с 1C31238H01 образует полный набор дискретного ввода/вывода.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении компактных модулей ввода в шкафу удалённого узла.
1B30035H01: задняя панель контроллера Ovation (CBO), несущая стандартные ветви I/O.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что каркас установки относится к серии PMOD Cavity Insert, а стандарт напряжения источников полевых контактов составляет 24 В пост. тока; установите 1C31238H01 по шпонкам каркаса, перед ним установите соответствующую клеммную плату Personality; по схеме клеммника подключите положительные и отрицательные линии каждого канала и общий проводник, обеспечьте одноточечное заземление экранов и разведите сигнальные и силовые кабели по разным лоткам; после подачи питания загрузите конфигурацию каналов через I/O Builder, по каналам сверьте состояния с фактическим состоянием полевого оборудования и выполните имитационные испытания для каналов событийного ввода.

Рекомендации по обслуживанию: при регулярных обходах сверяйте индикацию каналов модуля с состоянием полевого оборудования; во время ремонтов измеряйте входные пороги каналов, проверяйте затяжку клемм и непрерывность заземления экранов, а также проводите испытания срабатывания каналов событийного ввода. При аномальных показаниях канала сначала измерьте напряжение источника сигнала и состояние контакта на клеммной плате Personality и лишь затем относите отказ к контакту, кабелю или модулю. 1C31238H01 не требует регламентного обслуживания; рекомендуется держать 1–2 резервных модуля по числу каналов шкафа в паре с клеммной платой Personality.

Гарантия на продукт

Поставляемые модули 1C31238H01 проходят внешний контроль, функциональные испытания каналов сбора, проверку переключения двойного режима и выборочный контроль электрической изоляции в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, однотипные серии SOE и контактного ввода 1C31233/1C31234 того же семейства поставляются комплектно. Инженеры знакомы с архитектурой компактного семейства I/O PMOD Ovation и методами локализации отказов и готовы помочь со сверкой конфигурации каналов, подтверждением функций двойного режима и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
