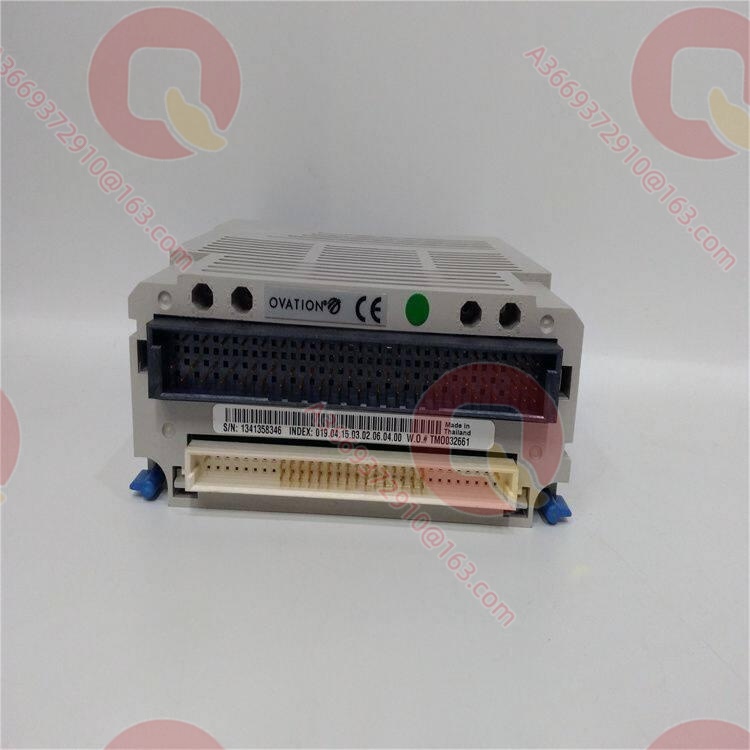

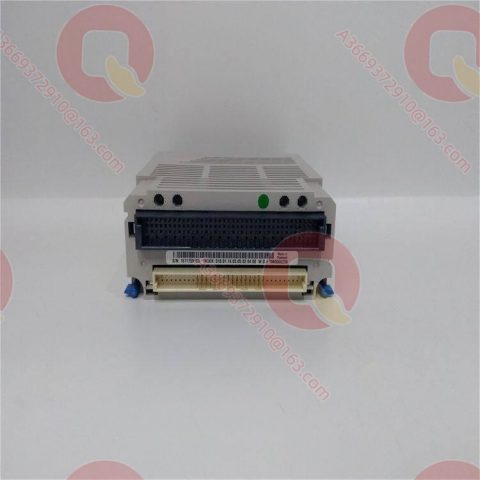

Emerson 1C31233G04 Контактный электронный модуль SOE 1C31233G04

Описание продукта

1C31233G04 — контактная версия (Contact Input) электронного модуля SOE (регистрация последовательности событий) в семействе DCS Ovation компании Emerson (ранее Westinghouse); модуль обеспечивает 16-канальный сбор сухих контактов, а его главное отличие состоит в том, что плата сама выдаёт вспомогательное напряжение 48 В пост. тока для возбуждения (Wetting) полевых контактов — внешний источник напряжения возбуждения не требуетсяpowergenics.com+1.

Согласно официальному «Ovation I/O Reference Manual» (R3-1150), назначение 1C31233G04 формулируется как «контактный ввод с платным вспомогательным питанием 48 В пост. тока»: на объекте достаточно подключить пассивный сухой контакт и два сигнальных провода, напряжение возбуждения формируется внутри модуля и накладывается на цепь контакта, а при замыкании канала фиксируется ток уровня единиц мА и регистрируется событие. Эта архитектура дополняет 1C31233G01 (однопроводное возбуждение 24/48 В от внешнего источника): G04 предназначен для случаев, когда на объекте нет готового источника напряжения возбуждения или требуется упростить конфигурацию внешнего питания, и является стандартным решением для подключения сухих контактов к цепи SOE Ovation. В серии также присутствуют версии G01/G02/G03, покрывающие однопроводные, дифференциальные и 120-вольтовые сценарии, — вместе они обслуживают потребности в регистрации аварийных событий и анализе срабатываний защит на электростанцияхdcssupplier.com+1.

Технические характеристики

Ключевые особенности и преимущества

Платное возбуждение исключает внешний источник: 1C31233G04 сам выдаёт вспомогательное напряжение 48 В пост. тока для возбуждения полевых сухих контактов — на объекте достаточно двух сигнальных проводов, что исключает цепи распределения внешнего напряжения возбуждения, упрощает архитектуру питания шкафа SOE и устраняет влияние единичного отказа внешнего источника на каналы SOEpowergenics.com.

Стандартизованное подключение сухих контактов: пассивные контакты — самая распространённая форма сигналов в цепях защит и блокировок электростанций; прямая поддержка сухих контактов исключает необходимость в промежуточных реле для преобразования сухих контактов в возбуждаемые, сокращая цепочку сигнала.

Точная временная привязка до миллисекунд: модуль сохраняет ключевую способность семейства SOE — запись отметок времени с миллисекундным разрешением, что позволяет чётко фиксировать очерёдность срабатываний защит и блокировок и формирует аппаратную доказательную базу для анализа аварий.

Полное покрытие линейкой версий: однотипные G01 (внешнее возбуждение, однопроводный), G02 (дифференциальный) и G03 (120 В дифференциальный) позволяют точно подобрать модуль по стандарту питания, условиям заземления и типу контактов, при этом в одной системе SOE допустимо совместное применение разных версий.

Единая экосистема Ovation: временная привязка событий SOE управляется централизованно системой Ovation, события бесшовно связаны с конфигурацией контроллера и историческими данными, без дополнительного программного обеспечения регистрации.

Области применения

1C31233G04 размещается в шкафах I/O уровня регистрации событий на ТЭС, АЭС, ПГУ и объектах нефтехимии с DCS Ovationebay.com+1. Типовые сценарии: регистрация событий сухих контактов контура останова турбины ETS, регистрация очерёдности срабатываний MFT котла, события контактов блокировок вспомогательных механизмов (низкое давление масла, высокая температура подшипников, высокая вибрация), аудит событий безопасностно значимых цепей, а также любые случаи, когда объект предоставляет только пассивные сухие контакты, но требуется миллисекундная временная привязка.

Благодаря платному возбуждению 1C31233G04 особенно подходит для проектов реконструкции, где в шкафу SOE отсутствует независимая цепь распределения напряжения возбуждения или требуется исключить ошибки при подключении внешнего напряжения возбуждения; в архитектуре удалённого I/O модуль также может устанавливаться в шкафах удалённых узлов вместе с модулями стандартного I/O, вводя удалённые сухие контакты защит и блокировок в цепь SOE на месте, одновременно исключая дополнительные модули распределения возбуждения в удалённом шкафу. Для полевых сценариев с возбуждаемыми контактами 24/48 В пост. тока или дифференциальными контактами 120 В следует, соответственно, применять однотипные 1C31233G01 или 1C31233G03.

Сопутствующие продукты

1C31233G01: однопроводный электронный модуль SOE 24/48 В (внешнее возбуждение); параллельный выбор в серииdcssupplier.com.
1C31233G02: дифференциальный электронный модуль SOE 24/48 В; для дифференциальных схем подключения.
1C31233G03: дифференциальный электронный модуль SOE на 120 В; для более высокого стандарта напряжения.
1C31234G01: 16-канальный электронный модуль контактного ввода Ovation (возбуждение 48 В); версия без SOE для обычного сбора сухих контактов.
1C31232G02: электронный модуль дискретного ввода (24/48 В перем., дифференциальный); обычный дискретный сбор, функционально разделён с SOE.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении SOE-модулей в шкафу удалённого узла.
1B30035H01: задняя панель контроллера Ovation (CBO), несущая стандартные ветви I/O.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что полевые контакты пассивные (сухие) и используется двухпроводная схема подключения; установите 1C31233G04 по шпонкам направляющих базы, перед ним установите соответствующий персональный модуль SOE/контактного ввода; по схеме клеммника подключите оба конца контактов каждого канала, обеспечьте одноточечное заземление экранов и проложите SOE-кабели в отдельных лотках от силовых кабелей; после подачи питания загрузите конфигурацию каналов через I/O Builder и по каналам выполните имитационное замыкание сухих контактов для проверки регистрации событий и точности временной привязки.

Рекомендации по обслуживанию: при регулярных обходах сверяйте индикацию каналов модуля с состоянием полевого оборудования; во время ремонтов выполняйте испытания сухих контактов каналов SOE для подтверждения сохранения миллисекундного разрешения временной привязки; поскольку платное вспомогательное питание является ключевым внутренним элементом модуля, при ремонтах рекомендуется обращать внимание на общий нагрев и внешний вид модуля. Если события по каналу не регистрируются, сначала мультиметром на клеммах персональной панели убедитесь, что при замыкании контакта напряжение на его концах достигает порога детектирования, затем относите отказ к контакту, кабелю или электронному модулю. 1C31233G04 не требует регламентного обслуживания; рекомендуется держать 1–2 резервных электронных модуля по числу каналов шкафа.

Гарантия на продукт

Поставляемые модули 1C31233G04 проходят внешний контроль, испытания сбора сухих контактов, проверку платного напряжения возбуждения и подтверждение точности временной привязки в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, версии G01/G02/G03 того же ряда и персональные модули поставляются комплектно. Инженеры знакомы с архитектурой платного возбуждения и методами диагностики подсистемы SOE Ovation и готовы помочь с подтверждением типа контактов, сверкой конфигурации каналов и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
