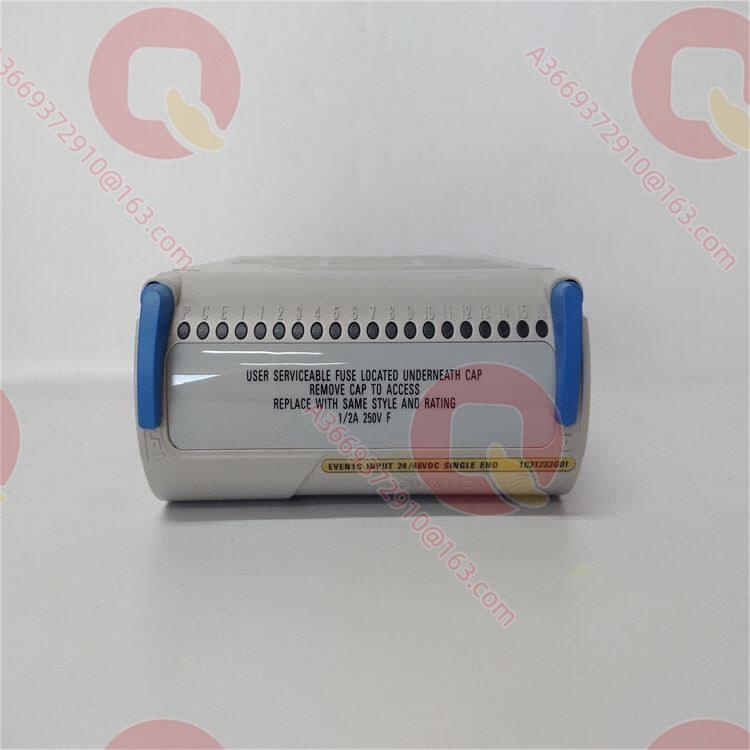

Emerson 1C31233G01 Электронный модуль SOE 1C31233G01

Описание продукта

1C31233G01 — электронный модуль регистрации последовательности событий (Sequence of Events, SOE) для DCS Ovation компании Emerson (ранее Westinghouse), выполненный по однопроводной (Single-Ended) схеме на напряжениях 24/48 В пост. тока и обеспечивающий 16-канальный сбор дискретных событий с высоким разрешением; это базовая модель подсистемы SOE Ovationcambiaplc.com+1.

В семействе I/O Ovation принципиальное отличие модулей SOE от обычных модулей дискретного ввода заключается в возможности временной привязки на уровне миллисекунд: модуль не только фиксирует изменение уровня канала, но и записывает точный момент события, формируя аппаратную цепь доказательств для анализа аварий, анализа срабатываний защит и аудита соответствия. 1C31233G01 использует однопроводную схему подключения с внешним питанием поля 24/48 В пост. тока и подходит для объектов с централизованным заземлением и преимущественно цепями постоянного тока управления; вместе с однотипными 1C31233G02 (дифференциальный), 1C31233G03 (дифференциальный 120 В) и 1C31233G04 (48 В с платным возбуждением) он образует полную линейку SOE-ввода Ovation, покрывающую различные стандарты питания и условия заземления на объектеdcssupplier.com.

Технические характеристики

Ключевые особенности и преимущества

Временная привязка событий до миллисекунд: 1C31233G01 фиксирует отметку времени в момент изменения уровня канала с разрешением до миллисекунд, позволяя чётко различить очерёдность «срабатывания основной защиты» и «срабатывания резервной», «закрытия клапана» и «срабатывания блокировки» — возможности, недоступные обычным модулям дискретного ввода и имеющие решающее значение для анализа послеаварийных ситуаций и определения причинcambiaplc.com.

Однопроводная схема упрощает полевую проводку: при однопроводной архитектуре каналы используют общий провод, число клемм меньше, чем у дифференциального решения, что сокращает объём полевых подключений и площадь клеммной панели — удобно для шкафов с большим числом каналов и относительно концентрированными источниками сигналов.

Совместимость с двумя стандартами 24/48 В пост. тока: входная цепь модуля совместима как с 24 В, так и с 48 В пост. тока полевого питания, что позволяет адаптироваться к историческим конфигурациям систем постоянного тока управления на разных станциях и сохранять существующие источники сигналов при реконструкции.

Полное покрытие линейкой версий: версии G02/G03/G04 того же ряда дополняют друг друга по стандартам питания и схемам подключения, что позволяет точно подобрать модуль под тип контактов (сухие/под напряжением) и стандарт питания, при этом в одной системе допустимо совместное применение разных версий.

Единая экосистема Ovation: временная привязка событий SOE управляется централизованно в системе Ovation, события, собранные модулем, бесшовно связаны с конфигурацией контроллера и историческими данными (Historian) — не требуется дополнительное программное обеспечение регистрации событий или шлюзы.

Области применения

1C31233G01 размещается в шкафах I/O уровня регистрации событий на ТЭС, АЭС, ПГУ и объектах нефтехимии с DCS Ovationcambiaplc.com+1. Типовые сценарии: регистрация событий контура останова турбины (закрытие стопорных и регулирующих клапанов, очерёдность срабатывания ETS), регистрация срабатываний MFT котла (очерёдность отсечки топлива, останова дутьевых вентиляторов), события блокировок вспомогательных механизмов (останов насоса при низком давлении масла, останов вентилятора при высокой температуре подшипников), а также аудит событий безопасностно значимых цепей в целях соответствия.

В нормах проектирования SOE на электростанциях важные сигналы защит и блокировок обычно требуют подключения к модулям SOE для обеспечения базы анализа после аварий; 1C31233G01 благодаря высокому соответствию стандарта 24/48 В пост. тока однопроводной схемы преобладающим конфигурациям систем постоянного тока является одной из самых распространённых моделей SOE на действующих блоках Ovation в стране. В архитектуре удалённого I/O модуль также может устанавливаться в шкафах удалённых узлов вместе с модулями стандартного I/O, вводя удалённые сигналы защит и блокировок в цепь SOE на месте, сокращая длину кабелей контактов и повышая точность временной привязки.

Сопутствующие продукты

1C31233G02: дифференциальный электронный модуль SOE 24/48 В; дополняет 1C31233G01 по схеме подключения, параллельный выбор в серииdcssupplier.com.
1C31233G03: дифференциальный электронный модуль SOE на 120 В; для полевых контактов с более высоким напряжением.

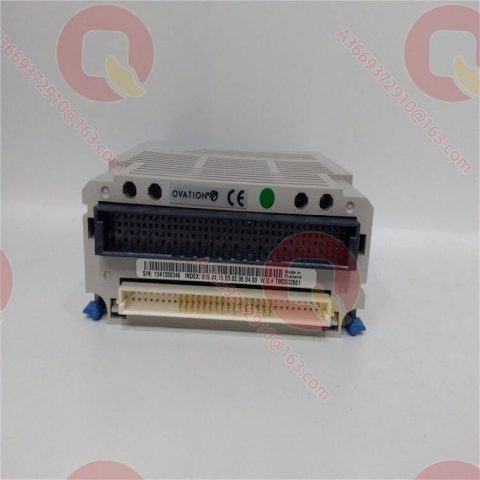

1C31233G04: контактный вариант SOE (48 В возбуждения от платы); первый выбор для сухих контактов.
1C31234G01: 16-канальный электронный модуль контактного ввода Ovation (возбуждение 48 В); версия без SOE для совместного размещения в шкафу.
1C31232G02: электронный модуль дискретного ввода (24/48 В перем., дифференциальный); обычный дискретный сбор, функционально разделён с SOE.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении SOE-модулей в шкафу удалённого узла.
1B30035H01: задняя панель контроллера Ovation (CBO), несущая стандартные ветви I/O.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что источники полевых контактов питаются от 24/48 В пост. тока (внешнее питание) и однопроводная схема соответствует проекту; установите 1C31233G01 по шпонкам направляющих базы, перед ним установите соответствующий персональный модуль SOE; по схеме клеммника подключите положительные и отрицательные линии каждого канала и общий проводник, обеспечьте одноточечное заземление экранов и проложите SOE-кабели в отдельных лотках от силовых кабелей, чтобы избежать влияния помех на точность временной привязки; после подачи питания загрузите конфигурацию каналов через I/O Builder и выполните проверку точности временной привязки.

Рекомендации по обслуживанию: при регулярных обходах сверяйте индикацию каналов модуля с состоянием полевого оборудования; во время ремонтов выполните имитационное испытание каналов SOE для подтверждения сохранения миллисекундного разрешения временной привязки; проверьте затяжку клемм и непрерывность заземления экранов. Если события по каналу не регистрируются, сначала проверьте срабатывание полевого контакта и напряжение источника, затем относите отказ к контакту, кабелю или электронному модулю. 1C31233G01 не требует регламентного обслуживания; рекомендуется держать 1–2 резервных электронных модуля по числу каналов шкафа в паре с персональным модулем.

Гарантия на продукт

Поставляемые модули 1C31233G01 проходят внешний контроль, функциональные испытания сбора событий и проверку точности временной привязки в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, версии G02/G03/G04 того же ряда и персональные модули поставляются комплектно. Инженеры знакомы с конфигурированием, проверкой временной привязки и диагностикой подсистемы SOE Ovation и готовы помочь со сверкой конфигурации каналов, проверкой точности событий и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
