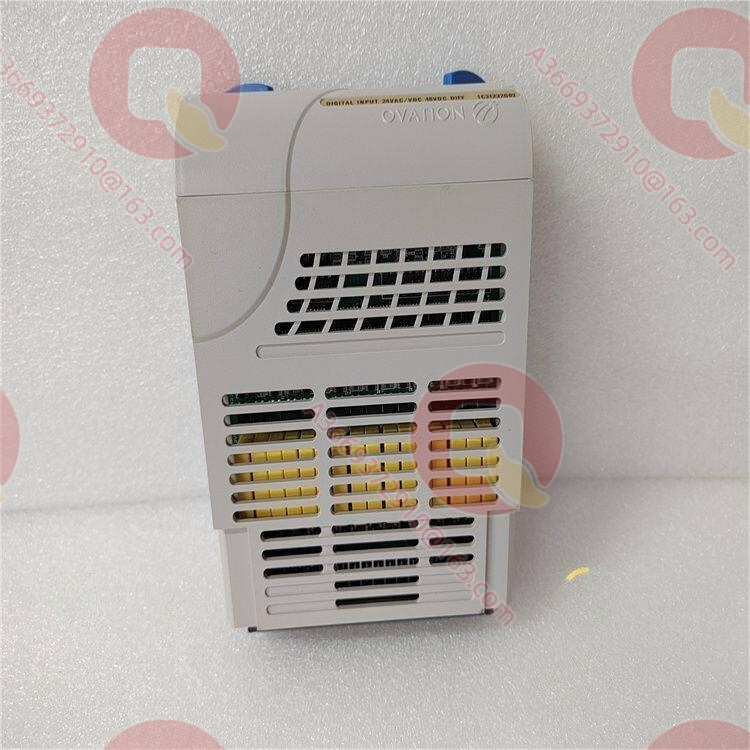

Emerson 1C31232G02 Электронный модуль дискретного ввода 1C31232G02

Описание продукта

1C31232G02 — электронный модуль дискретного ввода (Digital Input Electronics Module, EMOD) для DCS Ovation компании Emerson (ранее Westinghouse), построенный по дифференциальной схеме (Differential) на напряжениях 24/48 В перем. тока; он обеспечивает надёжный приём полевых дискретных сигналов состояния (работа/останов оборудования, конечные положения арматуры, состояния блокировок, аварийные контакты) для контроллера Ovationapter.com+1.

В семействе I/O Ovation модули дискретного ввода отвечают за «возврат состояния поля» и вместе с модулями дискретного вывода (например, 1C31227G02) образуют полный дискретный контур. 1C31232G02 соответствует дифференциальной версии на 24/48 В перем. тока и дополняет однотипный 1C31232G01 (24/48 В пост. тока, однопроводная схема) по стандарту питания и схеме подключения; каждый канал поддерживает дифференциальное подключение с более высокой способностью подавления синфазных помех, что важно для длинных кабелей и объектов с риском контуров заземления. В архитектуре Ovation «электронный модуль + персональный модуль» электронная плата выполняет пороговое сравнение, электрическую изоляцию и самодиагностику, а персональный модуль (вариант клемм — 5X00034G01 и др.) предоставляет клеммные подключения поля, вместе образуя полный полевой интерфейсный уровень — стандартный базовый компонент уровня дискретного мониторинга на ТЭС и АЭСapter.com.

Технические характеристики

Ключевые особенности и преимущества

Дифференциальный вход на переменном токе повышает помехоустойчивость: стандарт 24/48 В перем. в сочетании с дифференциальной схемой обеспечивает более высокую способность подавления синфазных шумов и контуров заземления, проникающих по длинным кабелям, что особенно важно для удалённых участков станции — топливоподачи, химводоочистки, насосных станций — с разнесёнными точками заземления и большой протяжённостью прокладкиapter.com+1.

16-канальный сбор высокой плотности: один модуль предоставляет 16 дискретных входов, что позволяет подключить больше полевых сигналов состояния в том же объёме шкафа и снизить затраты на шкафы и запасные части в расчёте на точку сигнала.

Двойная совместимость с источниками AC/DC: входная цепь совместима с источниками 24/48 В перем. или пост. тока, поэтому один модуль может обслуживать как существующие цепи переменного тока (контакты цепей управления MCC), так и цепи постоянного тока, сохраняя существующую проводку при реконструкции.

Удобство двухплатного обслуживания: электронный модуль отделён от клеммной платы Personality, при замене электроники полевые кабели не разбираются; клеммные платы 5X00034G01 и другие обслуживаются независимо, сокращая ремонтное окно.

Самодиагностика с передачей в контроллер: электронный модуль оперативно диагностирует обрыв, короткое замыкание и аномалии порогов по каналам и передаёт состояние в контроллер, что упрощает раннее обнаружение проблем полевых контактов и кабелей и снижает риск скрытых отказов.

Области применения

1C31232G02 размещается в шкафах I/O дискретного ввода на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии, где используется Ovation DCSapter.com+1. Типовые задачи: сбор состояний работы/останова двигателей (контакты MCC, контакты реле цепей управления), конечные положения арматуры (открыто/закрыто), состояния цепей блокировок и защит (низкое давление масла, высокая температура подшипников, высокая вибрация), состояния аварийных контактов и обратные сигналы шагов последовательного управления.

Благодаря дифференциальному входу 24/48 В перем. с высокой устойчивостью к длинным кабелям и сложным условиям заземления модуль особенно применим на удалённых участках крупных станций — топливоподаче, химводоочистке, насосных станциях циркуляционного водоснабжения, зонах вспомогательных механизмов котельного отделения. В архитектуре удалённого I/O 1C31232G02 также может устанавливаться в шкафах удалённых узлов вместе с модулями стандартного I/O (в паре с 1C31203G01, 1C31204G01, 1C31205G01 и другими компонентами удалённого узла), сводя удалённые полевые состояния в Ovation на месте, сокращая длину кабелей и улучшая качество сигнала. Для однопроводных источников 24/48 В пост. тока применяется однотипный 1C31232G01.

Сопутствующие продукты

1C31232G01: электронный модуль дискретного ввода (24/48 В пост. тока, однопроводный); параллельный выбор той же серии для однопроводных источников постоянного токаvinasas.vn.
1C31227G02: электронный модуль дискретного вывода (24/48 В пост. тока, изолированный); вместе с 1C31232G02 образует полный дискретный контур ввода/вывода.
1C31224G01 и 1C31227G01: пара электронного и персонального модулей аналогового ввода; развертываются в одном шкафу вместе с модулями дискретного ввода.
1C31223G01 и 1C31222G01: базы релейного вывода; силовой уровень для важных блокировок и защитных выходов, в паре с модулями дискретного ввода/вывода.
1C31203G01 / 1C31204G01 / 1C31205G01: компоненты контроллера удалённого узла; сопутствующее оборудование при размещении модулей дискретного ввода в шкафу удалённого узла.
5X00034G01: клеммная плата Personality дискретного ввода; комплектующее использование с 1C31232G02apter.com.
1B30035H01: задняя панель контроллера Ovation (CBO), несущая стандартные ветви I/O.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что стандарт напряжения источников полевых контактов составляет 24/48 В перем. (или пост. тока) и используется дифференциальная схема подключения; установите 1C31232G02 по шпонкам направляющих базы, перед ним установите совместимую клеммную плату Personality 5X00034G01; по схеме клеммника подключите положительные и отрицательные линии сигнала каждого канала и общие проводники, обеспечьте одноточечное заземление экранов и разведите сигнальные и силовые кабели по разным лоткам; после подачи питания загрузите конфигурацию каналов через I/O Builder и по каналам сверьте состояния с фактическим состоянием полевого оборудования.

Рекомендации по обслуживанию: при регулярных обходах сверяйте индикацию каналов модуля с состоянием полевого оборудования; во время ремонтов измеряйте входные пороги каналов, проверяйте затяжку клемм и непрерывность заземления экранов, а также проводите испытания срабатывания важных цепей блокировок. При аномальных показаниях канала сначала измерьте напряжение источника сигнала и состояние контактов на клеммной плате Personality и лишь затем относите отказ к контакту, кабелю или электронному модулю. 1C31232G02 не требует регламентного обслуживания; рекомендуется держать 1–2 резервных электронных модуля по числу каналов шкафа в паре с клеммной платой 5X00034G01.

Гарантия на продукт

Поставляемые модули 1C31232G02 проходят внешний контроль, испытания порогов каналов и проверку электрической изоляции в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, сопутствующая клеммная плата 5X00034G01 и однотипный 1C31232G01 поставляются в комплекте. Инженеры знакомы с дифференциальной схемой подключения, конфигурированием порогов и диагностикой подсистемы дискретного ввода Ovation и готовы помочь со сверкой конфигурации каналов, подтверждением стандарта источников сигналов и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
