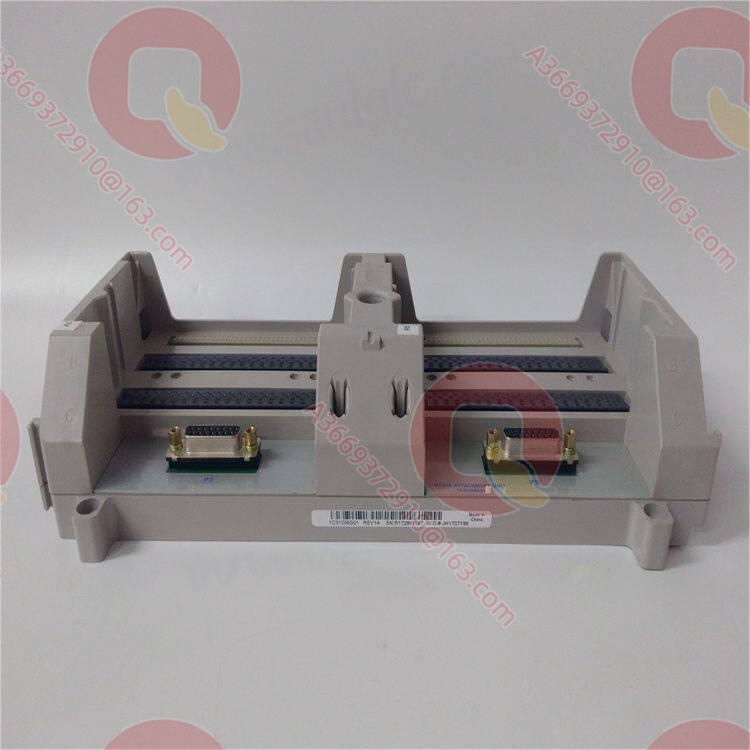

Emerson 1C31206G01 База блока присоединения среды 1C31206G01

Описание продукта

1C31206G01 — база блока присоединения среды (Media Attachment Unit Base, MAU Base) на стороне контроллера в подсистеме удалённого I/O DCS Ovation компании Emerson (ранее Westinghouse); она служит для установки и электрической поддержки модулей MAU (электронный модуль 1C31179 + персональный модуль 1C31181) в шкафу контроллераapterauto.com.

База вмещает до двух комплектов модулей MAU и предоставляет разъёмы AUI-кабеля для соединения платы PCRR на задней панели контроллера Ovation с модулем присоединения среды; задняя панель одновременно маршрутизирует питание +24 В на модули MAU и выполняет функцию терминирования локальной шины I/O — в результате на конце ветви, где установлены модули MAU, отдельные платы терминаторов ветви I/O не требуютсяapterauto.com. База соответствует базе 1C31205G01 на стороне удалённого узла (базе контроллера удалённого узла): они обслуживают, соответственно, конец оптической линии у контроллера и конец у удалённого узла, совместно формируя физический и электрический уровень связи удалённого I/O Ovation. В шкафу контроллера Ovation с удалённым I/O 1C31206G01 является ключевым промежуточным носителем между PCRR и оптоволоконной средой, а также частью стратегии терминирования ветвей в шкафу.

Технические характеристики

Ключевые особенности и преимущества

Встроенная функция терминирования шины: 1C31206G01, поддерживая модули MAU, одновременно выполняет терминирование локальной шины I/O своей ветви, что исключает необходимость в платах терминаторов 1B30023 на конце ветви, упрощает перечень баз и терминаторов в шкафу контроллера и снижает риск отражённых помех из-за пропущенного терминатораapterauto.com.

Объединённая маршрутизация питания и сигналов: задняя панель напрямую распределяет резервированное питание +24 В на установленные модули MAU, а через разъёмы AUI-кабеля соединяется с платами PCRR на задней панели контроллера; конструкция объединяет питание, сигналы и механическую поддержку, сокращая число жгутов внутри шкафа.

Совместимость с несколькими вариантами персональных модулей MAU: база совместима с 1C31181G01 (850 нм/2 км), G02 (850 нм/4 канала/2 км), G03 (1300 нм/2 км) и G04 (1300 нм/4 км), поэтому при выборе по дальности линии и типу волокна замена базы не требуется, что обеспечивает хорошую повторную используемость оборудованияapterauto.com.

Симметричное размещение основной и резервной линий: MAU на стороне контроллера через кабели AUI подключаются к основному и резервному платам PCRR; база 1C31206G01 может одновременно вместить основной и резервный комплекты MAU, образуя с основными/резервными RNC на стороне удалённого узла (базы 1C31205G01) симметричную двухканальную резервированную структуру.

Стандартный компонент шкафа контроллера: как стандартная база, унаследованная со времён Westinghouse, изделие полностью совместимо с существующей компоновкой шкафов контроллеров Ovation, устанавливается на прежнее место и не требует пересмотра конфигурации ветвей и терминаторов.

Области применения

1C31206G01 размещается в шкафах контроллеров на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии, где используется удалённый I/O Ovation, и обеспечивает физическое подключение оптической линии на стороне контроллераapterauto.com. Типовой сценарий: резервированные платы PCRR в шкафу контроллера через кабели AUI подключаются к базе 1C31206G01, а установленные на базе модули MAU (1C31179 + 1C31181) преобразуют сообщения PCRR в оптический сигнал 850 нм или 1300 нм, направляемый по волокну на до четырёх удалённых узловapterauto.com+1.

В топологиях крупных станций с несколькими удалёнными узлами один MAU обслуживает до четырёх узлов, а одна плата PCRR суммарно — 8 узлов и 512 модулей I/O; 1C31206G01 является обязательным узлом на стороне контроллера каждой удалённой линииapterauto.com. В сценариях разнесённого размещения котельного отделения и БЩУ,跨зданий между химводоочисткой и главным корпусом, протяжённой топливоподачи база на стороне контроллера вместе с базой 1C31205G01 на стороне удалённого узла образует оба конца линии; в безопасностно значимых применениях — конденсационных частях АЭС, щитах затворов ГАЭС — двойная конфигурация основных и резервных комплектов MAU/баз/оптических линий обеспечивает резервирование путей связи.

Сопутствующие продукты

1C31179G01 / 1C31179G02: электронные модули MAU (2 канала / 4 канала); устанавливаются на базу 1C31206G01.
1C31181G01 / G02 / G03 / G04: персональные модули MAU (850 нм/2 км, 4 канала/2 км, 1300 нм/2 км, 1300 нм/4 км); комплектующее использование с базойapterauto.com.
1C31205G01: база контроллера удалённого узла; вместе с 1C31206G01 находится на противоположных концах оптической линии, парное комплектование серии.
1C31203G01 и 1C31204G01/G03: электронные и персональные модули удалённого узла, оборудование на противоположной стороне линии.
1B30023H01: плата терминатора ветви I/O; применяется только на конце ветвей без MAU.
5A26304G01 (PDM): модуль распределения питания, распределяет +24 В на базы и ветви I/O в шкафу контроллера.
1B30035G01: задняя панель контроллера (CBO), несёт платы PCRR и через кабели AUI соединяется с базой.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что платы PCRR в шкафу контроллера установлены, а резервированные источники +24 В и модуль распределения питания PDM запитаны; установите 1C31206G01 в стандартное установочное место на конце ветви I/O, установите комплект 1C31179 + 1C31181 соответствующего типа волокна, подключите через кабели AUI к основному и резервному платам PCRR, затем подключите оптические приёмо-передающие линии до удалённых узлов; убедитесь, что на ветви, где установлена база, плата терминатора 1B30023 не требуется.

Рекомендации по обслуживанию: при регулярных обходах сверяйте индикацию оптических подключений модулей MAU на базе с состоянием светодиодов PCRR; во время ремонтов выполняйте чистку торцов волокна и измерение затухания, проверяйте затяжку и отсутствие окисления на разъёмах AUI-кабелей, а также проводите испытание переключения основной/резервной линии. При замене модулей на базе операции выполняются поочерёдно по признаку основной/резервный, не допуская одновременного разрыва обеих линий; резерв комплектуется из расчёта одна база 1C31206G01 на каждую удалённую линию на стороне контроллера и одна база 1C31205G01 на узел, с парными запасами 1C31179 и 1C31181.

Гарантия на продукт

Поставляемые базы 1C31206G01 проходят внешний контроль, проверку целостности цепей соединителей и функциональную проверку терминирования шины в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, сопутствующие 1C31179, 1C31181 и 1C31205G01 поставляются комплектно. Инженеры знакомы с правилами построения и стратегией терминирования линий удалённого I/O Ovation на стороне контроллера и готовы помочь с подтверждением выбора MAU, сверкой кабелей AUI, диагностикой оптической линии и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
