Emerson 1C31205G01 База контроллера удалённого узла 1C31205G01

Описание продукта

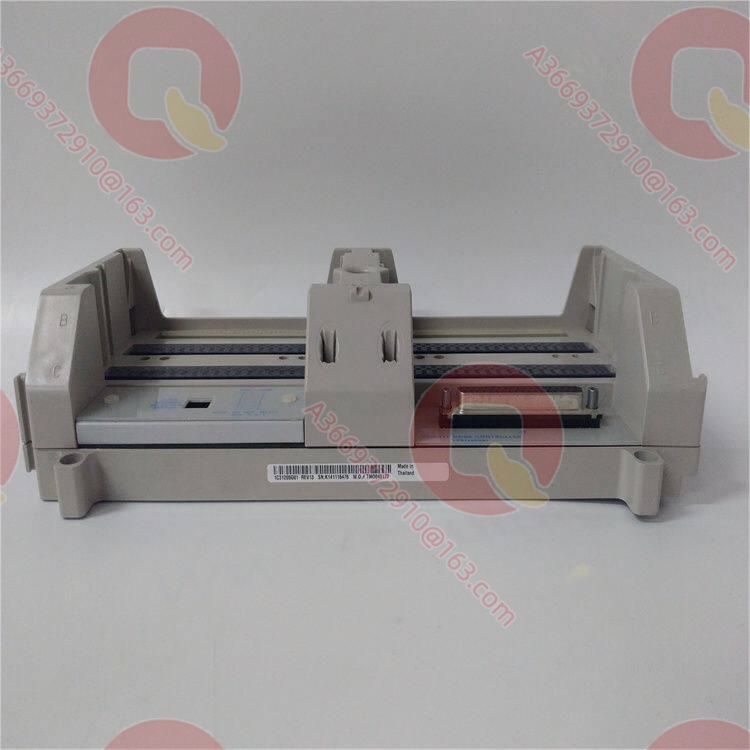

1C31205G01 — база контроллера удалённого узла (Remote Node Controller Base, RNC Base) для DCS Ovation компании Emerson (ранее Westinghouse); это специализированное механическое и электрическое основание для установки и поддержки модулей контроллера удалённого узла (RNC) в шкафу удалённого узлаapterauto.com+1.

База вмещает до двух модулей удалённого узла (основной и резервный) и напрямую подключается к двум ветвям локального I/O; на ней установлены поворотный переключатель для задания адреса узла и D-разъём, позволяющий через кабель локальной шины I/O подключить до шести дополнительных ветвей I/Oapterauto.com+1. База 1C31205G01 через панель перехода удалённого узла (TND, 4D33924) соединяется с удалённым модулем питания и ветвями I/O, образуя коммуникационный и распределительный каркас шкафа удалённого узлаapterauto.com. В архитектуре удалённого I/O Ovation база является «пассивным установочным элементом» — в ней нет процессора, но именно она определяет физическую компоновку основного и резервного модулей RNC, адресацию узла и топологию расширения ветвей, что делает её обязательным базовым компонентом любого шкафа удалённого узла.

Технические характеристики

Ключевые особенности и преимущества

Основное и резервное резервирование в одной базе: база 1C31205G01 одновременно вмещает основной и резервный модули RNC, делая резервированную структуру узла физически компактной и логически симметричной; отдельный объём шкафа для резервного модуля не требуется, что экономит пространство шкафаapterauto.com.

Гибкое расширение ветвей: база непосредственно принимает 2 ветви I/O, а через D-разъём и кабель локальной шины I/O позволяет расширить их число до 8 (2 прямых + 6 расширяемых), что соответствует пределу ёмкости узла в 64 модуля I/O и покрывает различные по масштабу удалённые точки сбораapterauto.com+1.

Наглядная адресация узла: поворотный переключатель на лицевой панели базы задаёт адрес узла, основной и резервный RNC используют один и тот же адрес — при наладке и последующем обслуживании номер узла легко сверяется, что исключает сбои линии из-за конфликтов адресовdcssupplier.com+1.

Согласованная работа с панелью TND: база через панель перехода удалённого узла (4D33924) соединяется с удалённым модулем питания и ветвями I/O, формируя чёткую многоуровневую структуру «питание — база — ветви» и упрощая внутреннюю проводку и маршруты обслуживания шкафаapterauto.com.

Прямая замена на действующих системах: как стандартная база, унаследованная со времён Westinghouse, изделие полностью совместимо с существующими шкафами удалённого I/O Ovation, устанавливается на прежнее место и не требует изменений конструкции шкафа и верхнего уровня конфигурации.

Области применения

Применение 1C31205G01 вместе с электронным модулем 1C31203G01 и персональным модулем 1C31204G01 образует «тройку» подключения удалённого узла; база размещается в шкафах удалённых узлов на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии, где применяется удалённый I/O Ovationapterauto.com. Типовые сценарии — технологические зоны вдали от БЩУ: котельное отделение, фундамент турбоагрегата, зона мельниц, дымососные, химводоочистка, насосные станции циркуляционного водоснабжения, топливоподача; шкаф удалённого узла устанавливает оптоволоконную линию с MAU контроллера, а 1C31205G01 внутри шкафа несёт основной и резервный RNC, обеспечивает адресацию узла и распределяет ветви I/O.

В топологиях крупных станций с несколькими удалёнными узлами один контроллер поддерживает до 16 удалённых узлов (по 8 на каждую плату PCRR, до 1024 модулей I/O суммарно), и физическим входом каждого узла служит база 1C31205G01apterauto.com. В конденсационных частях АЭС, щитах затворов ГАЭС и периферийных цехах нефтехимии, где I/O сводится на месте, а контроллер остаётся удалённым, база вместе с модулями RNC, панелью перехода TND и модулем распределения питания PDM формирует стандартную конфигурацию шкафа удалённого узла.

Сопутствующие продукты

1C31203G01: электронный модуль удалённого узла (RNC EMOD); устанавливается на базу 1C31205G01 в количестве двух штук (основной и резервный).
1C31204G01 / 1C31204G03: персональные модули удалённого узла (850 нм / 1300 нм); устанавливаются вместе с электронными модулями на базу.
4D33924G01 (TND): панель перехода удалённого узла, восходящее соединение базы; комплектующее использованиеapterauto.com.
5A26304G01 (PDM): модуль распределения питания, распределяет +24 В на резервированные RNC и ветви I/O через базу.
1B30023H01: терминатор ветви I/O; обязателен на конце ветвей, не подключённых напрямую к базе.
1C31179G01 / 1C31181G01: электронный и персональный модули MAU на стороне контроллера, противоположная сторона оптической линии.
1C31206G01: база блока присоединения среды (MAU Base); служит на стороне контроллера так же, как 1C31205G01 — на стороне удалённого узла; парное комплектование серии.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что в шкафу удалённого узла установлены резервированные источники +24 В на DIN-рейке, панель перехода TND и модуль распределения питания PDM; закрепите 1C31205G01 в стандартном установочном месте шкафа, поворотным переключателем задайте адрес узла (основной и резервный RNC используют один адрес), затем последовательно установите основной и резервный электронные модули 1C31203G01 и соответствующие типу волокна персональные модули 1C31204G01/G03, через D-разъём подключите кабели локальной шины I/O расширяемых ветвей и проверьте фиксацию соединителей между базой, TND и PDM.

Рекомендации по обслуживанию: при регулярных обходах контролируйте состояние светодиодов обоих модулей RNC на базе и положение поворотного переключателя, исключая случайное изменение; во время ремонтов проверяйте соединители задней панели базы на окисление и ослабление, а также проводите испытание переключения основной/резервной линии. База — пассивная конструкция с низкой аварийностью, однако при замене модулей RNC их рекомендуется менять попарно; резерв комплектуется из расчёта одна база 1C31205G01 на удалённый узел и одна база 1C31206G01 на линию на стороне контроллера, не допуская смешения версий баз на дальнем и ближнем концах.

Гарантия на продукт

Поставляемые базы 1C31205G01 проходят внешний контроль, проверку целостности цепей соединителей и функциональную проверку поворотного переключателя в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, сопутствующие 1C31203G01, 1C31204G01/G03 и 1C31206G01 поставляются комплектно. Инженеры знакомы с многоуровневой архитектурой шкафов удалённого I/O Ovation и правилами адресации узлов и готовы помочь с настройкой адреса, сверкой интерфейсов базы с TND/PDM и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
