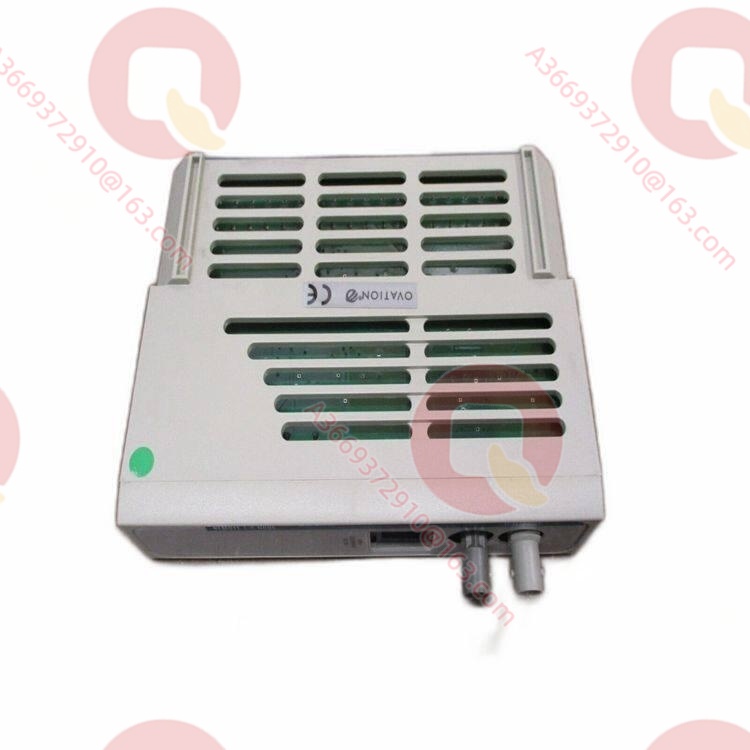

Emerson 1C31204G01 Персональный модуль удалённого узла 1C31204G01

Описание продукта

1C31204G01 — персональный модуль удалённого узла (Remote Node Personality Module, PMOD) для DCS Ovation компании Emerson (ранее Westinghouse); работает в паре с электронным модулем удалённого узла 1C31203G01 и образует полный узел контроллера удалённого ввода/вывода, обеспечивая подключение и преобразование сигналов оптоволоконной среды удалённого I/Oapterauto.com+1.

Внутри модуля размещена плата персонального интерфейса удалённого узла (PAU), предоставляющая разъёмы среды для передачи удалённых сообщений между контроллером и удалённым узлом. 1C31204G01 соответствует оптоволоконной линии 850 нм на многомодовом волокне (до 2 км в одну сторону), тогда как однотипный 1C31204G03 предназначен для волокна 1300 нм (до 4 км); эти версии не допускается смешивать в рамках одного MAU — MAU на стороне контроллера должен использовать один тип оптики для всех обслуживаемых удалённых узловapterauto.com. В модуле также размещена схема мониторинга резервированных источников +24 В, передающая в электронный модуль состояние основного и резервного питания и сразу отмечающая отказ любого из них в системе; фактически модуль служит «стражем» состояния электропитания шкафа удалённого узлаapterauto.com. Для энергообъектов и нефтехимических производств с архитектурой удалённого I/O Ovation этот модуль является ключевым интерфейсным уровнем между полевым шкафом и шкафом контроллера.

Технические характеристики

Ключевые особенности и преимущества

Специализированный оптический интерфейс: 1C31204G01 принимает оптический сигнал 850 нм от PCRR через MAU и вводит его во внутреннюю шину удалённого узла, объединяя оптоэлектронное преобразование и разбор сообщений на одной персональной плате; выбор между G01 и G03 выполняется по дальности линии и типу волокна (850 нм/2 км или 1300 нм/4 км) без внешних оптоэлектронных преобразователейapterauto.com.

Встроенный мониторинг резервированного питания: схема контроля основных и резервных источников +24 В размещена непосредственно в модуле, состояние питания в реальном времени передаётся в 1C31203G01 и попадает в систему диагностики Ovation, что позволяет своевременно сигнализировать об аномалиях питания удалённого узла со стороны контроллера и избегать скрытых рисков от отказа одной из линий питанияapterauto.com.

Обслуживание без вмешательства в электронику: при замене электронного модуля оптические подключения не разбираются, торцы волокна остаются нетронутыми; персональный модуль устанавливается в слот перед электронным модулем, а с базой 1C31205G01 замена одной платы выполняется быстро.

Параллельное подключение основной и резервной линий: модуль предоставляет две пары оптических приёмо-передающих интерфейсов (основной и резервный), соответствующие основной и резервной линиям AUI на стороне MAU контроллера, реализуя полноценное горячее резервирование двух каналов — переключение линий не затрагивает модули I/Oapterauto.com.

Понятная логика разграничения версий: типы 850 нм и 1300 нм строго разделены суффиксами G01/G03, а официальная документация прямо указывает на недопустимость смешения в одном MAU удалённых узлов на разных типах волокна, что предотвращает ошибки выбора оптики на объекте и связанные с ними отказы линииapterauto.com.

Области применения

Применение 1C31204G01 полностью связано с электронным модулем 1C31203G01: модуль устанавливается в шкафах удалённых узлов на ТЭС, АЭС, ПГУ, ГЭС и собственных ТЭС нефтехимии, где используется удалённый I/O Ovationapterauto.com+1. Типовые сценарии — технологические зоны, удалённые от БЩУ: верхняя отметка котла, зона мельниц, дымососные, химводоочистка, насосные станции циркуляционного водоснабжения, топливоподача; через 1C31204G01 удалённый узел устанавливает оптоволоконную линию 850 нм с MAU контроллера и сводит полевые сигналы в Ovation.

В топологиях крупных станций с несколькими удалёнными узлами одна плата PCRR обслуживает до 8 узлов и 512 модулей I/O, а на контроллер — до 1024 модулей; 1C31204G01 вместе с MAU на противоположной стороне (1C31179 + 1C31181G01/G02) образует оба конца каждой линии. При расстояниях свыше 2 км или использовании одномодового волокна следует применять 1C31204G03 (1300 нм); для типовых применений на станциях с расстояниями до 2 км 1C31204G01 является стандартным выбором.

Сопутствующие продукты

1C31203G01: электронный модуль удалённого узла; вместе с 1C31204G01 образует полный узел контроллера удалённого ввода/выводаapterauto.com.
1C31204G03: версия той же серии 1300 нм / 4 км; альтернативный выбор по дальности.

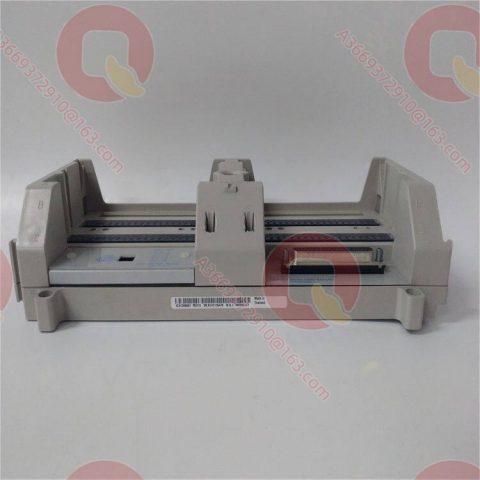

1C31205G01: база контроллера удалённого узла, вмещающая основной и резервный модули RNC с персональными модулями.
1C31179G01 / 1C31179G02: электронные модули MAU на стороне контроллера, противоположная сторона линии.
1C31181G01 / G02 / G03 / G04: персональные модули MAU на стороне контроллера для вариантов 850 нм/2 км, 4-канальный, 1300 нм/2 км и 4 км; вместе с 1C31204G01 образуют оба конца оптической линииapterauto.com.
4D33924G01 (TND): панель перехода удалённого узла, соединяет базу RNC и ветви локального I/O.
1B30023H01: терминатор ветви I/O для шкафов удалённого узла.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что на удалённом узле и на стороне контроллера MAU используется один тип оптики (850 нм), волокно многомодовое с разъёмами ST и длиной не более 2 км; установите 1C31204G01 в слот персонального модуля перед электронным модулем 1C31203G01 и зафиксируйте, затем по признакам основной/резервный подключите две пары оптических приёмо-передающих линий, очистите торцы и сверьте индикацию связи по светодиодам; одновременно проверьте полярность и затяжку клемм основных и резервных источников +24 В.

Рекомендации по обслуживанию: при регулярных обходах сверяйте состояние светодиодов связи модуля с состоянием MAU на стороне контроллера; во время ремонтов выполняйте чистку торцов волокна и измерение затухания с фиксацией baseline, а также совместное испытание переключения основной/резервной линии. При срабатывании предупреждения по питанию в первую очередь проверяйте основные и резервные источники +24 В и модуль распределения питания выше по цепи от 1C31204G01. Перед заменой персонального модуля сохраняйте конфигурацию электронного модуля и выполняйте операции поочерёдно по признаку основной/резервный; резерв комплектуется парами 1C31204G01 и 1C31203G01 по числу удалённых узлов.

Гарантия на продукт

Поставляемые модули 1C31204G01 проходят внешний контроль, функциональные испытания оптических интерфейсов и проверку схемы мониторинга питания в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, сопутствующие 1C31203G01, 1C31205G01 и компоненты MAU контроллера поставляются комплектно. Инженеры знакомы с правилами построения и диагностикой линий удалённого I/O Ovation и готовы помочь с подтверждением соответствия типа волокна, диагностикой линии и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
