Emerson 1C31203G01 Электронный модуль контроллера удалённого узла 1C31203G01

Описание продукта

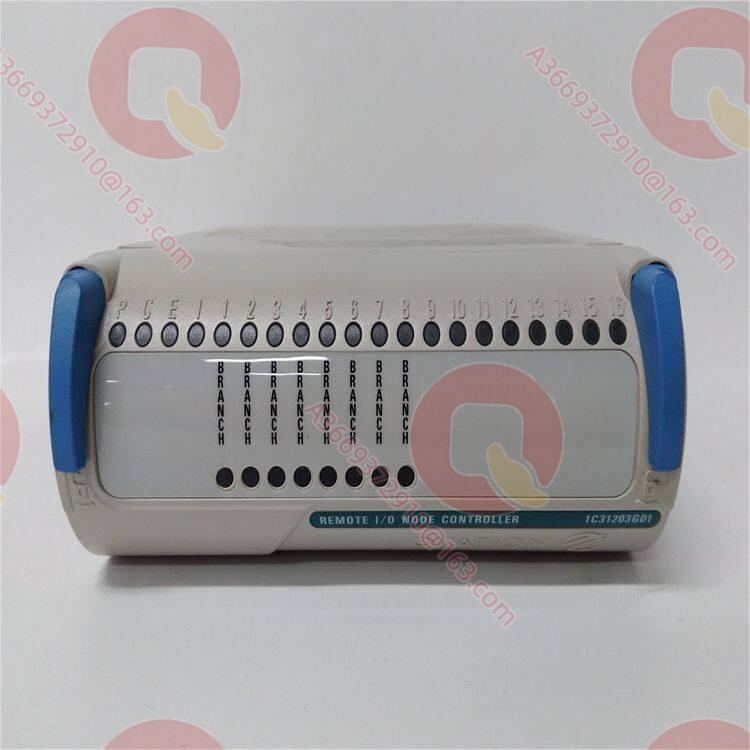

1C31203G01 — электронный модуль контроллера удалённого узла (Remote Node Controller Electronics Module, EMOD) в подсистеме удалённого ввода/вывода DCS Ovation компании Emerson (ранее Westinghouse). Внутри модуля размещены плата логики удалённого узла (LND) и полевая плата (FND); он является ключевым компонентом, преобразующим сообщения между удалённой шиной I/O и локальной шиной I/O в шкафу удалённого узлаapterauto.com+1.

Модуль транслирует сообщения удалённой шины I/O, поступающие по оптоволоконной линии от блока MAU, в циклы локальной шины I/O с направлением на восемь локальных ветвей I/O; при ответе модуля I/O он упаковывает ответ для передачи обратно по оптоволокну к плате PCRR контроллера. Независимо от числа шкафов на удалённом узле допускаются только два модуля RNC (основной и резервный), и 1C31203G01 выполняет функции логики и формирования сигналов в этой резервированной паре; логическая плата LND обеспечивает собственное питание +5 Вapterauto.com. Для технологических зон, где ввод/вывод удалён от контроллера (топливоподача, химводоочистка, насосные станции циркуляционного водоснабжения), модуль в паре с персональным модулем 1C31204G01 и базой 1C31205G01 образует точку подключения удалённого узла — аппаратную основу архитектуры удалённого I/O Ovation.

Технические характеристики

Ключевые особенности и преимущества

Трансляционный уровень ядра удалённой архитектуры: 1C31203G01 переводит последовательные сообщения удалённой шины I/O в циклы локальной шины, доступные стандартным модулям I/O Ovation в удалённом шкафу, что полностью прозрачно для верхнего контроллера — конфигурирование идентично локальному I/O, без разработки дополнительных драйверовapterauto.com.

Родная поддержка резервирования: по официальной архитектуре на каждый удалённый узел приходится только два модуля RNC (основной и резервный); модуль совместно с 1C31204G01 и основной/резервной оптоволоконными линиями обеспечивает горячее переключение, отказ контроллера не прерывает удалённый I/O — требование непрерывности производства на энергоблокахapterauto.com+1.

Достаточная производительность шины: удалённая шина I/O построена на физическом уровне 10BASE-FL Ethernet с протоколом Emerson; типичное время цикла менее 100 мкс (доступ к двухбайтовому слову со стороны PCRR), на узел — до 8 ветвей × 8 модулей = 64 модуля I/O, на плату PCRR — до 512 модулей, на контроллер — до 1024 модулей, что обеспечивает запас расширения для крупных энергообъектовapterauto.com.

Модульность и удобство обслуживания: электронный модуль, персональный модуль и база разделены, при замене электроники не требуется разъединять оптоволокно и полевые линии; плата LND имеет собственный преобразователь +5 В, сокращая количество внешних источников питанияapterauto.com.

Прямая замена на действующих системах: как отработанное изделие, унаследованное со времён Westinghouse, модуль полностью совместим с существующей конфигурацией удалённого I/O Ovation и устанавливается на то же место в базе 1C31205G01, что сокращает ремонтное окно.

Области применения

1C31203G01 применяется на ТЭС, в конденсационных блоках АЭС, на ПГУ, ГЭС и собственных ТЭС нефтехимии — там, где требуется удалённый ввод/вывод Ovationapterauto.com. Типовое место размещения — шкаф удалённого узла: модуль вместе с персональным модулем 1C31204G01 и базой 1C31205G01 образует точку подключения узла и по многомодовому оптоволокну 850 нм связывается с MAU на стороне контроллера (1C31179 + 1C31181); длина линии — до 2 км (для 1300 нм — до 4 км, с ретрансляторами — до 6 км)apterauto.com+1.

На крупных блоках с разнесённым размещением котельного отделения и БЩУ шкафы удалённых узлов устанавливаются в дымососных, у мельниц, в химводоочистке, насосных станциях циркуляционного водоснабжения и на топливоподаче, сводя на месте сигналы температуры, давления, расхода и положения арматуры в Ovation; 1C31203G01 играет в таком узле роль коммуникационного концентратора. Модуль также является стандартным компонентом удалённого I/O на ГЭС (щиты затворов плотины, помещения шаровых затворов водоприёмника) и в периферийных цехах нефтехимических установок с большой протяжённостью связей и множеством точек сбора.

Сопутствующие продукты

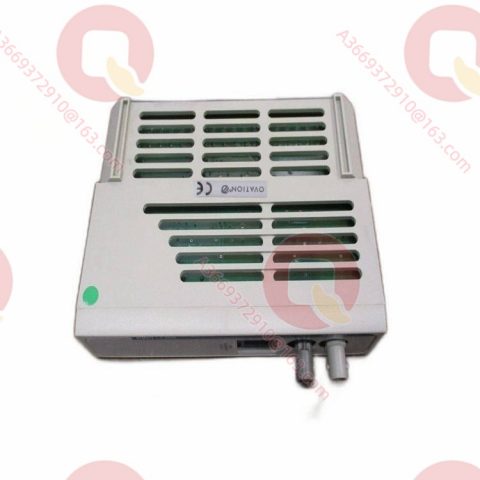

1C31204G01: персональный модуль удалённого узла (оптоволокно 850 нм); комплектующее использование с 1C31203G01apterauto.com.
1C31204G03: персональный модуль удалённого узла (оптоволокно 1300 нм, линия 4 км); обновлённая версия серии.
1C31205G01: база контроллера удалённого узла (RNC Base); вмещает основной и резервный модули RNC и через D-разъём расширяет ветви I/O.
1C31179G01 / 1C31181G01: электронный и персональный модули MAU на стороне контроллера, противоположная сторона оптической линии.
4D33924G01 (TND): панель перехода удалённого узла, соединяет базу RNC, модуль питания и ветви локального I/O.
5A26304G01 (PDM): модуль распределения питания, распределяет +24 В на резервированные RNC и ветви I/O.
1B30023H01: терминатор ветви I/O; обязателен на конце ветвей без MAU/RNC.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что резервированные источники +24 В на DIN-рейке шкафа удалённого узла запитаны, а база 1C31205G01 через панель перехода TND подключена к ветвям I/O и оптоволокну. При установке 1C31203G01 ориентируйтесь по шпонкам направляющих базы, зафиксируйте модуль, затем перед ним установите персональный модуль 1C31204G01/G03 соответствующего типа волокна; адрес узла задаётся поворотным переключателем на базе, основной и резервный модули должны быть настроены одинаково, после чего сверьте индикацию связи с MAU на стороне контроллера.

Рекомендации по обслуживанию: при регулярных обходах контролируйте состояние светодиодов RNC и 1C31204G01, а также предупреждения мониторинга резервированного питания +24 В (передаются персональным модулем в электронный модуль); во время ремонтов проверяйте чистоту торцов волокна, затяжку клемм и проводите испытание переключения основной/резервной линии. При замене модули меняются строго попарно по признаку основной/резервный, не допуская одновременного разрыва обеих линий; рекомендуется держать на каждый удалённый узел два модуля 1C31203G01 в паре с одним резервным 1C31204G01.

Гарантия на продукт

Поставляемые модули 1C31203G01 проходят внешний контроль, функциональные испытания и проверку переключения основной/резервной линии в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные объёмы доступны со склада, сопутствующие компоненты 1C31204G01/G03 и 1C31205G01 поставляются комплектно. Инженеры знакомы с резервированной архитектурой удалённого I/O Ovation и методами локализации неисправностей и готовы помочь с настройкой адреса узла, сверкой оптической линии и реализацией замены, поддерживая ремонты действующих блоков с Ovation.
