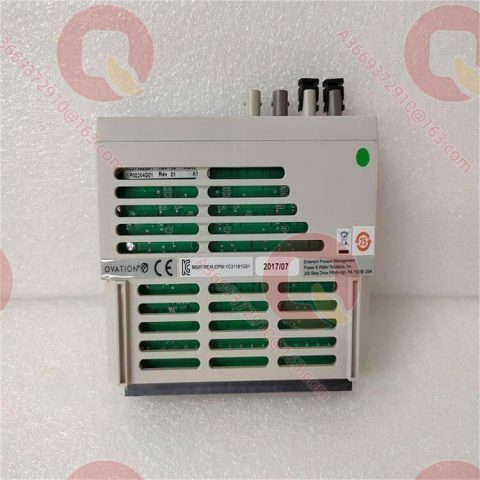

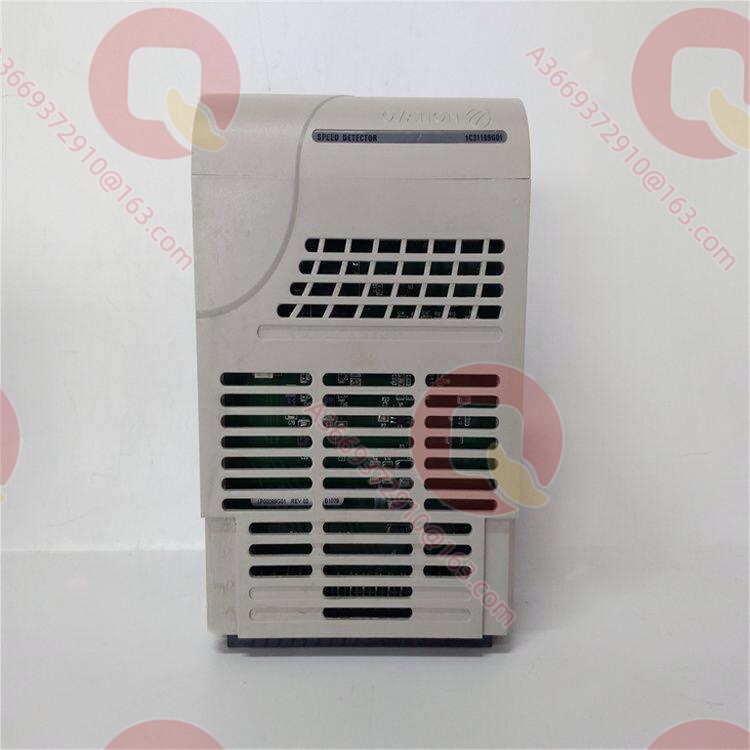

Emerson 1C31189G01 Электронный модуль измерения частоты вращения 1C31189G01

Описание продукта

1C31189G01 — электронный модуль измерения частоты вращения (Speed Detector Interface) для распределённой системы управления Ovation компании Emerson. Модуль обеспечивает обработку 8 каналов частотных сигналов и в паре с персональным модулем 1C31192G01 образует полную подсистему измерения оборотов, преобразуя импульсные сигналы магнитных датчиков в инженерные значения частоты вращения для контроллераdcsmodule.com+1.

Поддерживаются два режима измерения: в 16-разрядном режиме низкой точности диапазон частот составляет от 200 Гц до 51 200 Гц для обычного контроля оборотов; в 32-разрядном режиме высокой точности диапазон расширяется от 0,72 Гц до 65 535 Гц, что охватывает как валоповорот, так и номинальную частоту вращения турбоагрегатаplcdcspro.com. Модуль является ключевым компонентом ввода/вывода в схемах защиты от разгона (Overspeed Protection) и в комплексах TSI на платформе Ovation, закрывая потребность систем DEH в высокоточном, малоинерционном измерении оборотов с логикой аварийного останова.

Технические характеристики

Ключевые особенности и преимущества

Двойная архитектура разрешения: выбор между 16- и 32-разрядным режимом выполняется конфигурированием в Point Builder без замены оборудования. На валоповороте модуль устойчиво распознаёт импульсы даже при долях герца, а на номинале сохраняет высокую частоту обновления — один модуль покрывает весь диапазон от неподвижного ротора до испытаний на 103 % оборотов, устраняя типичную проблему потери сигнала на низких оборотахplcdcspro.com.

Встроенная логика защиты: на уровне канала доступны стандартные типы точек Overspeed, Latched Overspeed, вход/выход Trip Relay и сброс расчёта, что позволяет замкнуть контур аварийного останова непосредственно на уровне I/O без участия верхнего контроллера и сократить время реакции защитыplcdcspro.com.

Модульная двухплатная конструкция: электронная плата отделена от панели полевых подключений, что исключает расключение кабелей при замене электроники и сокращает окно ремонта до минут.

Совместимость с TSI: модуль принимает сигналы стандартных магнитных датчиков и может работать с тем же зубчатым диском, что и системы TSI Bentley 3500 или VM600, что исключает дополнительную врезку датчиков и резервирование измерений.

Стабильные поставки снятого с производства изделия: модуль сохранён в парках действующих энергоблоков, запасные части взаимозаменяемы, замена выполняется на то же место без доработок.

Области применения

Основная сфера применения 1C31189G01 — контроль частоты вращения и защита турбин от разгона. На ТЭС и АЭС с системой DEH на базе Ovation модуль принимает сигналы магнитных датчиков зубчатого диска переднего подшипника турбины, передавая обратную связь по оборотам в контуры регулирования частоты и нагрузки, а также providing независимый канал для логики аварийного останова при превышении оборотов (обычно уставка 110 % от номинала)plcdcspro.com.

В приводах питательных насосов и дымососов с паровым приводом модуль выполняет аналогичные функции замкнутого регулирования и защиты. На ПГУ он используется для контроля оборотов вспомогательных механизмов; на ГЭС благодаря низкочастотному диапазону 32-разрядного режима применим для обнаружения ползучего вращения (ratchet detection) гидроагрегата; в реконструкциях компрессорных установок нефтехимии служит интерфейсом оборотов приводной турбины на платформе Ovation.

Сопутствующие продукты

1C31192G01: персональный модуль (плата полевых подключений), комплектующее изделие для 1C31189G01.
1C31189G03: последующая аппаратная ревизия того же ряда; замена при модернизации.
1C31189G31: производная версия серии для иных конфигураций датчиковcartoli.com.
1C31199G01 / G02 / G03: электронные модули сервопривода Ovation, та же линейка I/O DEH, применяются для управления клапанами.
1C31194G01 / G02: электронные модули позиционера клапанов, вместе с модулем оборотов образуют набор I/O регулирующей ступени турбины.
1C31204G01: PMOD контроллера удалённого узла (оптоволокно 850 нм) при выносе шкафа I/O.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь в наличии питания на базовом блоке I/O, установите и расключите персональный модуль 1C31192G01 по схеме полевых подключений. Установите 1C31189G01 по шпонке направляющих, зафиксируйте фиксатор, затем загрузите конфигурацию каналов через I/O Builder, выбрав 16- или 32-разрядный режим и типы точек; при неподвижном роторе проверьте отсутствие ложных импульсов.

Рекомендации по обслуживанию: во время капитальных и средних ремонтов проверяйте зазор между датчиком и зубчатым диском по требованиям производителя датчика, затяжку клемм и расхождение показаний каналов с местными тахометрами. При скачках отдельных каналов в первую очередь проверяйте заземление экрана и амплитуду сигнала датчика, и лишь затем рассматривайте замену электронного модуля. Модуль не требует регламентного обслуживания; достаточно хранить один резервный электронный модуль и персональный модуль в паре для сокращения времени восстановления.

Гарантия на продукт

Поставляемые модули 1C31189G01 проходят функциональные испытания и проверку точности каналов в соответствии с нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. С учётом снятия модели с производства мы поддерживаем стабильный складской запас: стандартные объёмы отгружаются со склада, крупные — по согласованию с резервами. Инженеры знакомы с особенностями конфигурирования и наладки подсистемы измерения оборотов Ovation и готовы помочь с проверкой настроек каналов, сверкой интерфейсов с TSI/DEH и практической реализацией замены, поддерживая ремонты действующих блоков с Ovation.
