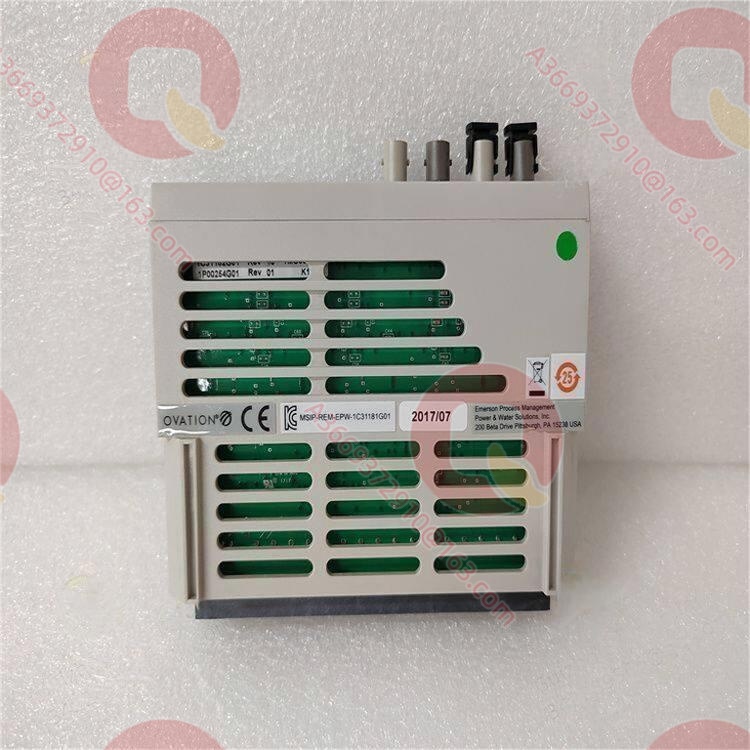

Emerson 1C31181G01 Персональный модуль PMOD-2N блока MAU 1C31181G01

Описание продукта

1C31181G01 — это персональный модуль (PMOD-2N) блока присоединения среды (MAU, Media Attachment Unit) для распределённой системы управления Ovation производства Emerson (ранее Westinghouse). Модуль выполняет преобразование сигналов между логической стороной PCRR (главного ретранслятора кольца связи) и волоконно-оптической средой, позволяя размещать шкафы удалённого ввода/вывода на значительном расстоянии от контроллераglobalpetroparts.com.

Модуль использует многомодовое оптоволокно с длиной волны 850 нм и обеспечивает дальность передачи до 2 км по одной линии; в паре с электронным модулем серии 1C31179 образует полный узел MAU с возможностью подключения до четырёх удалённых узловglobalpetroparts.com+1. Для расширения действующих систем Ovation на энергообъектах, разнесённого размещения шкал УСО по зданиям и проектах реконструкции с высоким уровнем электромагнитных помех 1C31181G01 предлагает проверенное оптоволоконное решение, исключающее прокладку длинных медных линий и проблемы с помехами и разностью потенциалов земли.

Технические характеристики

Ключевые особенности и преимущества

Дальнобойная оптическая линия: конфигурация PMOD-2N обеспечивает канал 850 нм дальностью 2 км, чего достаточно для большинства схем разнесённого размещения на крупных энергообъектах без промежуточных ретрансляторов. Сигнал полностью защищён от электромагнитных помех и разности потенциалов заземления, что критично при разнесении котельного отделения и БЩУglobalpetroparts.com.

Совместимость с действующими системами: как элемент подсистемы MAU времён Westinghouse, 1C31181G01 заменяется на штатное место без изменения конфигурации PCRR и базы данных I/O Builder, что резко снижает риск при ремонтах действующих турбин и котлов.

Экономия на инфраструктуре: замена длинных экранированных кабелей оптоволокном сокращает расходы на кабель и кабельные лотки, устраняет пути проникновения импульсных помех и избавляет от установки дополнительных изоляторов сигнальных цепей на удалённом шкафу.

Обслуживание с горячей заменой: модуль допускает извлечение и установку на работающую систему, замена занимает считанные минуты; в сочетании с резервированием контроллеров Ovation кратковременная потеря линии удалённого I/O не влияет на работу основного контроллера.

Удобный выбор модификации: Emerson выпускала версии 1C31181G02 (4 порта), 1C31181G03 (3,7 км) и другие, что позволяет подобрать модуль по суффиксу маркировки под конкретную трассу без ошибок при заказеplcdcspro.com.

Области применения

1C31181G01 применяется преимущественно на ТЭС, в конденсационных блоках АЭС и ПГУ, где система управления построена на Ovation DCS. В типовых проектах модуль устанавливается в каркасе MAU в БЩУ и по оптической линии связывает удалённые узлы I/O, размещённые на верхней отметке котла, фундаменте турбоагрегата, в химводоочистке, на топливоподаче и в насосных станциях циркуляционного водоснабжения, обеспечивая сбор сигналов температуры, давления, расхода и положения арматурыglobalpetroparts.com.

На ГЭС и ГАЭС расстояния между щитами затворов плотины, машинным залом и водоприёмником часто превышают сотни метров, и оптоволоконные линии на базе PMOD были стандартным решением для действующих систем Ovation. Модуль также используется на собственных ТЭС нефтеперерабатывающих производств и мусоросжигательных заводах, где устойчивая связь с участками с высоким уровнем помех от частотных преобразователей и пусков мощных двигателей особенно важна.

Сопутствующие продукты

1C31179G01 / 1C31179G02: электронные модули MAU (4 канала), в которые устанавливается 1C31181G01; комплектующее использование.
1C31181G02: модификация PMOD-4N (2 км) того же ряда с четырьмя оптическими портами; функциональное расширение.
1C31181G03 / 1C31181G04: версии с увеличенной дальностью 3,7 км; альтернатива при обновлении.
1C31203G01 / 1C31204G01: контроллеры удалённого узла (электронный и персональный модуль с портом 850 нм); устанавливаются на противоположной стороне линии.
1B30023H01: терминатор шины I/O, вспомогательный компонент каркаса MAU и удалённых шкафов.
1X00529H23: медиаконвертер MM/ST на 2 км, применяется для диагностики и удлинения линий.

Монтаж и обслуживание

Подготовка к монтажу: убедитесь, что в каркасе установлен электронный модуль серии 1C31179, трасса не превышает 2 км, волокно многомодовое 62,5/125 мкм с разъёмами ST. Перед установкой 1C31181G01 очистите торцы волокна и проверьте их на предмет царапин; соблюдайте ориентацию по шпонке, после фиксации последовательно проверьте индикацию связи с контроллерами удалённых узлов 1C31203G01/1C31204G01.

Рекомендации по обслуживанию: при регулярных обходах контролируйте состояние индикаторов связи на обеих сторонах линии; при появлении предупреждений в первую очередь проверяйте загрязнение торцов и радиусы изгиба волокна. Во время ежегодных ремонтов рекомендуется чистить разъёмы и фиксировать baseline-затухание линии. 1C31181G01 не содержит вентиляторов и механически изнашиваемых элементов, поэтому срок службы при нормальных условиях длительный; достаточно держать в резерве один модуль на случай внезапного отказа.

Гарантия на продукт

Поставляемые модули 1C31181G01 проходят входной контроль, функциональные испытания и проверку оптических портов в соответствии с производственными нормами изготовителя; предоставляется гарантия 12 месяцев с даты отгрузки. Хотя изделие относится к снятым с производства позициям, канал поставок стабилен: стандартные партии доступны со склада, нестандартные — по согласованию. Инженеры знакомы с архитектурой подсистемы MAU Ovation и готовы помочь с подбором модуля, локализацией неисправности линии и разработкой схемы замены, обеспечивая оперативную поддержку действующих объектов с Ovation в пределах ремонтного окна.
