ALSTOM N897163510Q | Модуль связи WorldFIP ALSTOM | Настройка сети DCS

Product Introduction (Введение)

Сетевой сопроцессор ALSTOM N897163510Q является ключевым связующим звеном архитектуры ALSPA P320. Он полностью разгружает центральный процессор контроллера от обработки низкоуровневых протоколов сети WorldFIP (детерминированного циклического обмена переменными и ациклических сообщений).

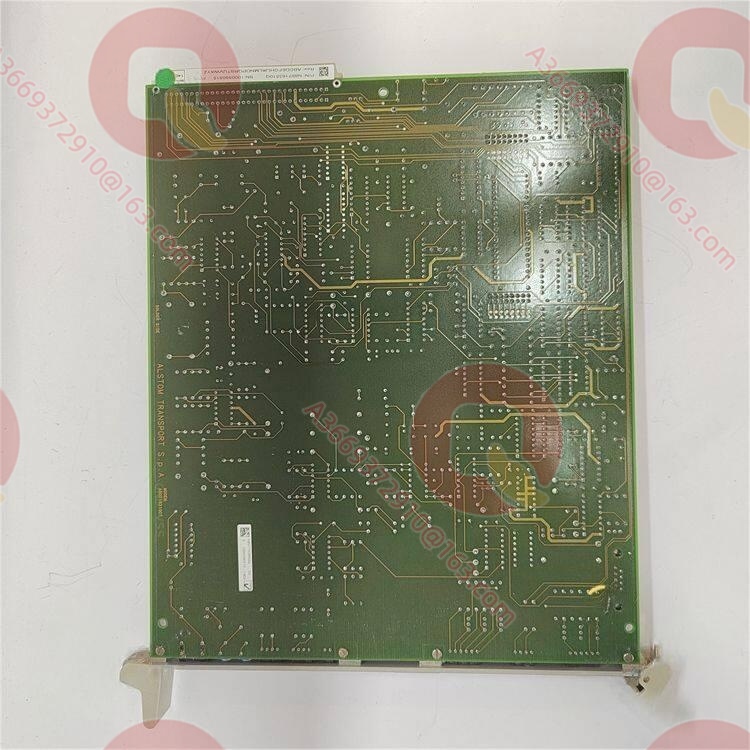

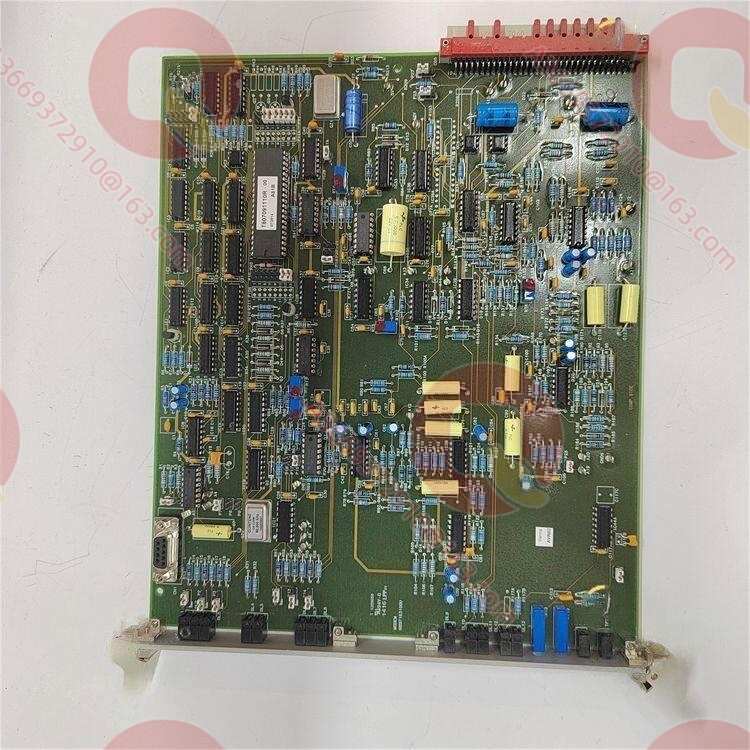

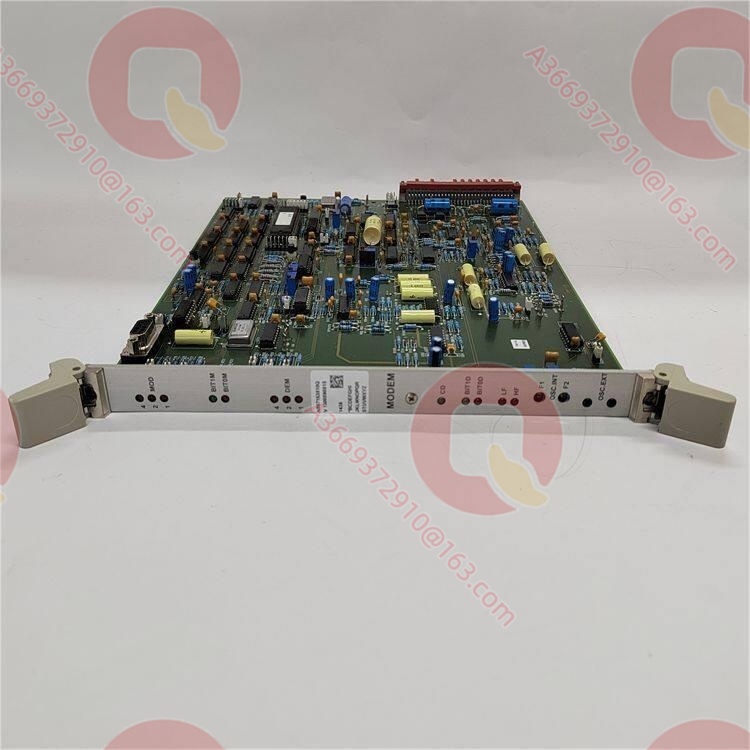

Сборка состоит из процессорной платы связи N897163050Q и интерфейсного субмодуля физического уровня N897163100U, обеспечивающего прямое подключение к резервированной магистрали полевой шины.

Key Technical Specifications (Технические характеристики)

• Протокол связи: WorldFIP (соответствие стандарту EN 50170)

• Скорость передачи данных: 1 Мбит/с или 2.5 Мбит/с (зависит от конфигурации субмодуля)

• Архитектура процессора: 16-битный специализированный микроконтроллер связи

• Объем буферной памяти DPRAM: 512 Кбайт

• Количество каналов связи: 2 резервированных порта (Channel A / Channel B)

• Потребление мощности: не более 8 Вт по шине 5 В

• Рабочий температурный диапазон: от 0 до +55 °C

Installation & Configuration Guide (Руководство по монтажу и настройке)

• ⚠️ Предупреждение: Нарушение топологии сети WorldFIP (например, отключение терминатора или некорректный ответ сопроцессора) может привести к сбою связи со смежными контроллерами системы управления энергоблоком. Производите замену только при остановленном технологическом оборудовании или при наличии активного резервного канала связи.

• Инструменты: Динамометрическая отвертка, осциллограф Fluke ScopeMeter 125B (для проверки качества сигнала в сети), антистатический браслет.

• Время выполнения: 30 минут.

Фазы монтажа:

1. Подготовка: Зафиксируйте текущий адрес устройства в сети WorldFIP, который задается переключателями на плате N897163050Q.

2. Демонтаж: Аккуратно отсоедините разъемы кабелей WorldFIP (разъемы DB9 с фиксирующими винтами) от передней панели модуля N897163510Q. Извлеките модуль из корзины.

3. Монтаж: Выставьте аналогичный сетевой адрес на переключателях нового модуля. Установите модуль N897163510Q в слот расширения связи контроллера. Затяните винты лицевой панели. Подключите сетевые кабели.

4. Включение и тестирование: Подайте питание на корзину. Светодиоды “RUN” (зеленый) и “FIP A” / “FIP B” должны начать мигать синхронно с сетевой активностью, подтверждая успешное прохождение инициализации и восстановление циклического обмена данными с ведущим устройством сети (Bus Arbitrator).

Firmware/Software Versions & Upgrade Notes (Версии ПО и прошивки)

Сетевой сопроцессор N897163510Q использует микрокод (прошивку), хранящийся в микросхемах Flash-памяти на плате N897163050Q. Версия прошивки должна быть совместима с системным ПО центрального процессора контроллера. Рекомендуемая версия прошивки — v5.14 (для систем ALSPA версии v4 и выше). Использование несовместимых версий ПО процессора и коммуникационного модуля приведет к возникновению ошибок обмена по внутренней шине и переходу контроллера в статус “COMM_ERR”.

Frequently Asked Questions (FAQ)

• В: Как ведет себя система при отказе одного из каналов связи (например, канала А)?

  • О: Плата автоматически переходит на резервный канал B без потери данных и без прерывания технологического процесса. При этом на инженерную станцию передается диагностическое сообщение о потере резервирования линии связи.

• В: Нужно ли перепрограммировать модуль N897163510Q при его замене?

  • О: Нет. Конфигурация базы данных сетевых переменных (FIP database) автоматически загружается в память сопроцессора из центрального процессора контроллера при старте системы. Вам требуется только правильно выставить сетевой адрес аппаратными переключателями на плате.

• В: Можно ли использовать этот модуль для подключения по протоколу Ethernet TCP/IP?

  • О: Нет, данный модуль аппаратно ориентирован исключительно на промышленную сеть WorldFIP. Для связи по протоколу Ethernet требуются специализированные платы серии ALSPA (например, модули связи серии N897165).

• В: Каковы основные причины загорания индикатора “FLT” (Fault) на модуле связи?

  • О: Наиболее частые причины: совпадение (конфликт) сетевых адресов в сети WorldFIP, сбой инициализации микросхемы FIP-контроллера при падении внутреннего напряжения 5 В ниже допустимого предела, либо повреждение встроенного микрокода Flash-памяти.

• В: Как проверить качество физического уровня сигнала в сети после замены модуля?

  • О: С помощью осциллографа Fluke ScopeMeter, подключенного через специальный адаптер к линии WorldFIP. Амплитуда сигнала должна составлять от 1.5 до 2.0 В (пик-пик), форма импульсов должна быть трапециевидной без выраженных выбросов и затухающих колебаний на фронтах.
