Введение в продукт

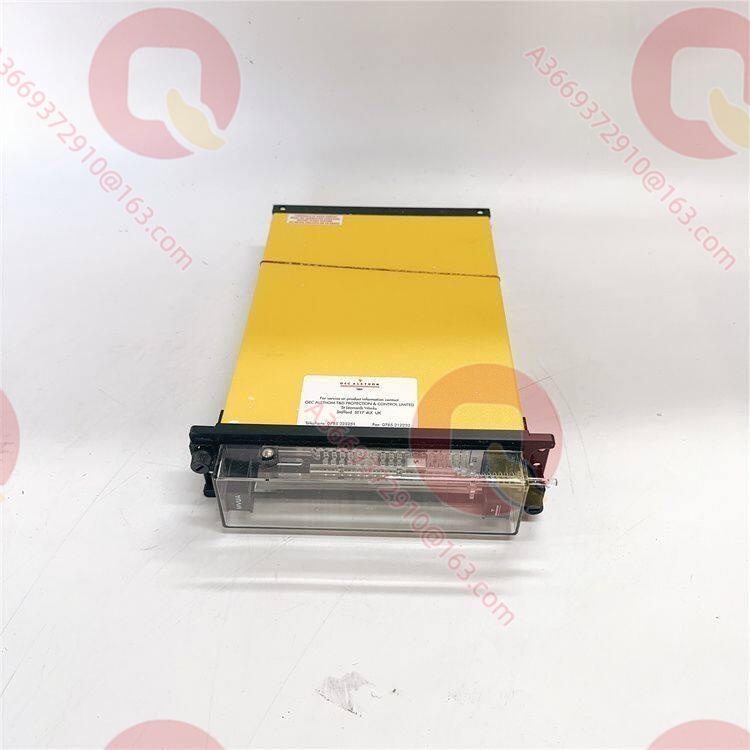

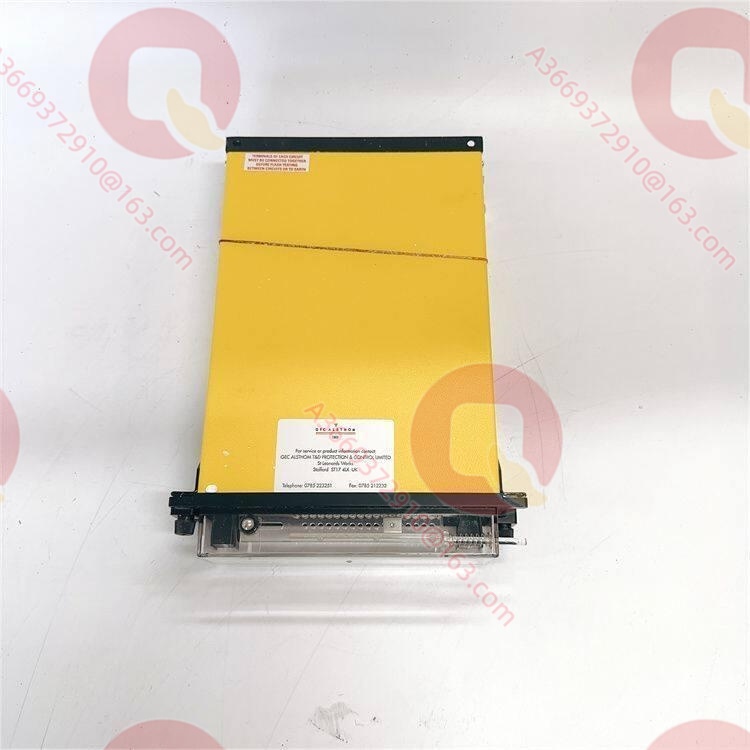

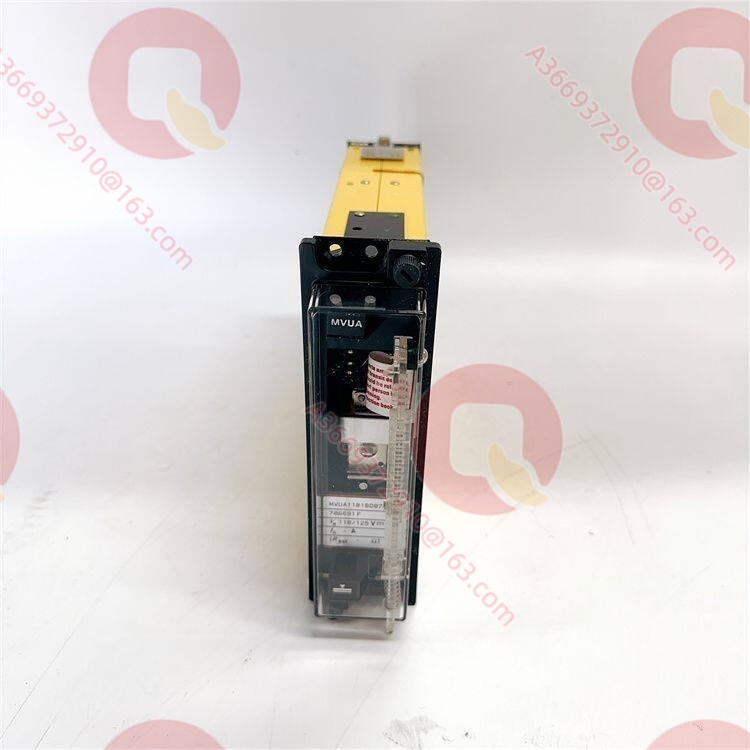

Статическое вспомогательное реле ALSTOM MVUA11B1BD0784B разработано для построения высоконадежных логических схем релейной защиты и автоматики, где критически важно минимальное время передачи команды на отключение. В отличие от традиционных электромеханических промежуточных реле, входная цепь серии MVUA выполнена на твердотельных элементах с фиксированным порогом стабилизации. Это предотвращает ложные срабатывания от наводок, паразитных емкостных токов утечки на землю в разветвленных сетях постоянного тока (ШОТ) и полностью устраняет проблему задержки, вызванную механической инерцией массивных якорей.

Модификация BD0784B оптимизирована под конкретные параметры напряжений оперативного тока промышленных предприятий и магистральных электрических сетей. Устройство обладает высокой сейсмостойкостью и виброустойчивостью, не подвержено окислению внутренней логики и заключено в пылезащищенный съемный модуль-кассету. Данное реле часто применяется в качестве интерфейсного модуля между слаботочными полупроводниковыми логическими платами защит и тяжелыми индуктивными нагрузками силовых приводов выключателей.

Ключевые технические характеристики

Стратегия контроля качества (SOP Quality Transparency)

Все поставляемые реле ALSTOM MVUA11B1BD0784B из категории новых складских остатков проходят полный комплекс предпродажной подготовки на калиброванном лабораторном оборудовании:

1. Входной контроль: Оценка общего состояния корпуса, отсутствия микротрещин на пластиковых направляющих, проверка состояния уплотнителей и ламелей заднего штепсельного разъема. Контроль соответствия кодировки на шильдике.

2. Проверка электрических параметров: Тестирование сопротивления изоляции между независимыми контактными группами и корпусом при помощи цифрового мегаомметра на 1000 В DC (показание должно быть не менее 100 МОм). Замер сопротивления катушек внутренних исполнительных реле.

3. Функциональное тестирование под нагрузкой: Монтаж реле в испытательный короб MIDOS, подача номинального оперативного тока. Проверка стабильности срабатывания при циклической коммутации (100 циклов) под токовой нагрузкой выходных контактов 4 А.

4. Верификация встроенного ПО (аппаратных порогов): Фиксация точного порога напряжения срабатывания (Pick-up voltage) и напряжения возврата (Drop-out voltage). Замер времени замыкания контактов с помощью прецизионного логического анализатора времени РЗА.

5. Финальный контроль качества и упаковка: Инспекция отсутствия остаточных деформаций ламелей, нанесение защитного гарантийного стикера ОТК («QC Passed»). Помещение реле в индивидуальный антистатический герметичный пакет (ESD-safe) с влагопоглотителем и транспортировочный бокс.

Руководство по установке и конфигурации (Technical Pitfall Guide)

Риски и критические точки при замене:

• Несоответствие версий прошивки / карт контактов: Буквенные индексы (например, BD против AA) определяют внутреннюю конфигурацию контактов (количество нормально замкнутых NC и нормально разомкнутых NO групп). Ошибка в коде ведет к неверной работе логики блокировки выключателя.

• Ошибки конфигурирования DIP-переключателей / перемычек: Ряд исполнений MVUA имеет внутренние перемычки для перевода реле из режима «с самоудержанием» (Hand/Electrical Reset) в режим «автоматического возврата» (Self-reset). Неверное положение сорвет алгоритм квитирования сигналов аварии.

• Несовместимость клемм или кабелей: При интеграции в старые базы MIDOS убедитесь, что ответные контактные пружины в блоке не ослабли. Плохой контакт вызовет локальный перегрев при протекании токов отключения.

• Различия в характеристиках электропитания: Из-за высокой чувствительности статического входа реле может реагировать на емкостные наводки в длинных кабельных связях («земля в сети постоянного тока»). Необходимо убедиться, что порог срабатывания выставлен корректно.

• Электростатический разряд (ESD): Чувствительные полупроводниковые элементы входного фильтра требуют строгого соблюдения правил антистатической защиты при демонтаже защитного кожуха.

Пошаговое руководство по монтажу:

• Инструменты: Диэлектрический инструмент, испытательный прибор (РЕТОМ или аналог), мультиметр Fluke, антистатический браслет.

• Среднее время выполнения: Демонтаж/монтаж — 10 минут; проверка параметров на панели — 20 минут.

Этап 1: Подготовка

⚠️ ОПАСНОСТЬ: Полностью отключите питание цепей управления (автоматы ШОТ) проверяемой панели. Убедитесь с помощью мультиметра, что на клеммах подключения базы MIDOS отсутствует опасный потенциал. Надежно заземлите антистатический браслет.

Этап 2: Демонтаж

Выкрутите крепежные винты на лицевой части реле MVUA11. С помощью штатного съемника или аккуратно удерживая модуль за верхний и нижний края рамки, извлеките реле из направляющих пазов кассеты. Не прилагайте чрезмерных усилий во избежание излома пластиковых элементов.

Этап 3: Монтаж

Убедитесь, что конфигурация контактов и внутренних перемычек нового реле MVUA11B1BD0784B полностью идентична демонтированному устройству. Совместите текстолитовые платы модуля с направляющими внутри корпуса и плавно до упора вставьте реле в кассету. Затяните винты фиксации лицевой панели.

Этап 4: Включение и тестирование

Подайте оперативный ток. Выполните пробный пуск реле от испытательного устройства. С помощью осциллографической функции прибора РЗА зафиксируйте время замыкания контактов (оно должно быть < 10 мс). Проверьте четкость возврата контактов при снятии входного сигнала.

Часто задаваемые вопросы (FAQ)

В: Обладает ли данная модификация MVUA11B1BD0784B функцией памяти (электрического удержания/Latch)?

О: Конкретный код исполнения BD указывает на базовую конфигурацию внутренней логики. Серия MVUA включает в себя как реле с автоматическим возвратом (Self-reset), так и реле с защелкой (Electrical/Hand reset). Перед установкой проверьте логическую схему, нанесенную на боковую наклейку корпуса. Если реле имеет функцию удержания, для его возврата в исходное состояние потребуется подача сигнала на обмотку сброса или нажатие механического поводка на лицевой панели.

В: Защищено ли это статическое реле от ложных срабатываний при замыкании на землю в сети постоянного тока подстанции?

О: Да, это одно из ключевых преимуществ статических реле ALSTOM перед старыми электромеханическими аналогами. Входной каскад MVUA11 оснащен встроенным пороговым фильтром. Реле гарантированно не срабатывает при разряде емкости кабельной сети или возникновении переходных процессов при замыкании одного из полюсов ШОТ на землю, так как порог его активации жестко привязан к уровню напряжения ($>60\%$ от номинала).

В: Можно ли использовать контакты реле MVUA11 для прямой коммутации цепей соленоидов отключения мощных масляных или элегазовых выключателей?

О: Выходные контакты реле MVUA обладают высокой кратковременной термической стойкостью (до 30 А в течение 0,2 с), что позволяет им напрямую замыкать цепь катушки отключения (Trip coil) выключателя. Однако они не предназначены для разрыва тяжелых индуктивных токов соленоидов. Разрыв тока должен осуществляться вспомогательными блок-контактами самого выключателя (концевиками привода).

В: Каков ресурс работы данного реле, если оно длительное время находится в сработавшем (активном) состоянии под напряжением?

О: Статическая схема управления и оптимизированные катушки исполнительных микрореле рассчитаны на непрерывный режим работы (Continuous duty). Потребление тока в активном состоянии минимально, тепловыделение внутри герметичного корпуса MIDOS не превышает критических значений. При температуре в шкафу до +55 °C реле способно находиться под напряжением годами без ухудшения изоляционных свойств и изменения уставки по времени срабатывания.
