Введение в продукт

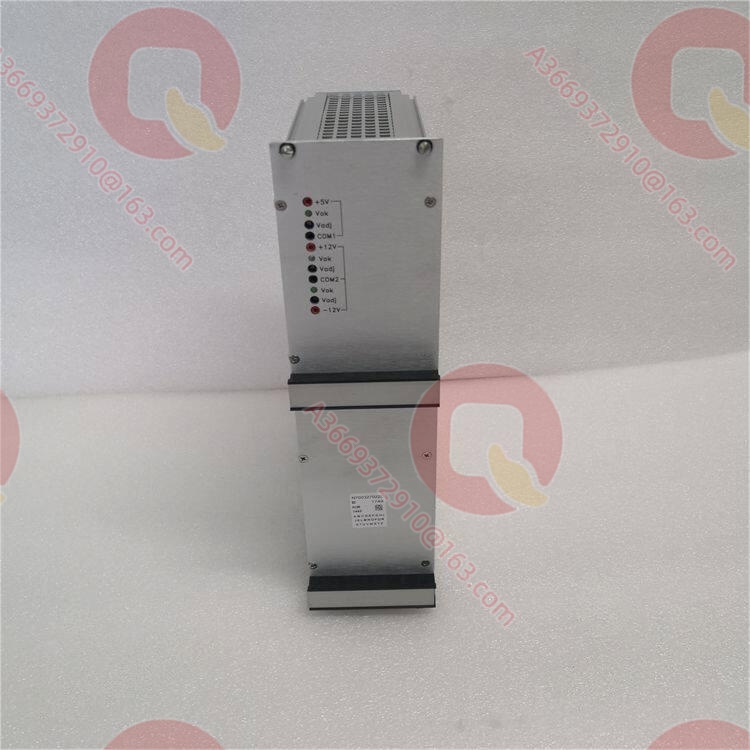

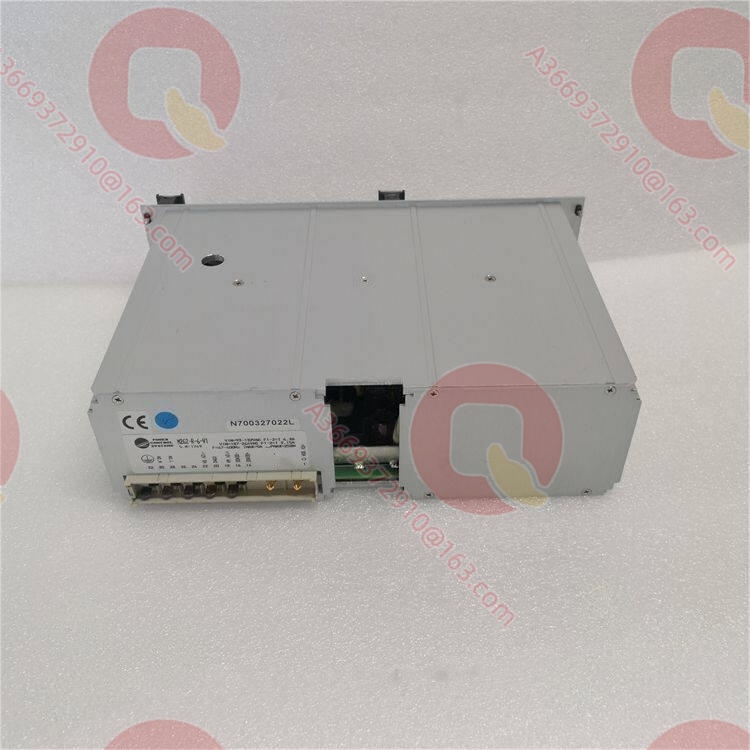

Стековый межсистемный модуль ALSTOM N70032702L представляет собой сложный компонент аппаратной корзины распределенной системы управления (DCS). Устройство выполняет двойную критическую функцию: оно выступает в роли шлюза обмена данными (I/O Gateway) для локальных плат ввода-вывода, синхронизируя потоки данных с центральным процессором системы, и одновременно выполняет функции силовой кросс-платы (Power Board) для стабилизации и фильтрации внутренних шин питания. Модули данной серии массово интегрировались в распределенные системы автоматизации турбинного оборудования, крупных энергетических блоков и систем диспетчеризации.

Конструктивное исполнение N70032702L ориентировано на установку в монтажные каркасы (Rack Chassis) с тыльным подключением к системной шине через высоконадежные многоконтактные ножевые разъемы стандарта DIN. Элементная база модуля защищена многослойным компаундным лакированием, что предотвращает деградацию токопроводящих дорожек при работе в условиях повышенной вибрации и агрессивных сред, типичных для машинных залов электростанций.

Ключевые технические характеристики

Стратегия контроля качества (SOP Quality Transparency)

Учитывая критическую роль модуля ALSTOM N70032702L (его отказ приводит к потере связи со всей корзиной ввода-вывода), каждый экземпляр из категории New Surplus проходит обязательную предпродажную валидацию в нашей инженерной лаборатории:

1. Входной контроль: Тщательный визуальный осмотр печатной платы под микроскопом на предмет отсутствия микротрещин дорожек, вздутий конденсаторов, механических деформаций многоконтактного разъема шины. Контроль целостности пайки планарных компонентов.

2. Проверка электрических параметров: Тестирование изоляционных барьеров с помощью мультиметра Fluke 87-V. Измерение входных емкостей фильтров питания и контроль отсутствия коротких замыканий по внутренним низковольтным шинам модуля.

3. Функциональное тестирование под нагрузкой: Установка платы N70032702L в оригинальный тестовый каркас Alstom. Подача номинальных напряжений, эмуляция работы подключенных субмодулей ввода-вывода под максимальной токовой нагрузкой для проверки стабильности выходных линий питания.

4. Верификация встроенного ПО: Опрос чипов логики (EEPROM/FPGA) на предмет корректности зашитых микрокодов и инициализации модуля в системном дереве DCS. Проверка стабильности тактовой частоты трансиверов шины с помощью цифрового осциллографа.

5. Финальный контроль качества и упаковка: Очистка контактов разъема специализированным составом, нанесение пломбировочного стикера ОТК («QC Passed»). Упаковка модуля в металлизированный антистатический пакет (ESD) и жесткий транспортировочный бокс с демпфирующим наполнителем.

Руководство по установке и конфигурации (Technical Pitfall Guide)

Риски и критические точки при замене:

• Несоответствие версий прошивки / Аппаратных ревизий: Платы N70032702L могут иметь внутренние модификации логики FPGA в зависимости от года выпуска. Несовместимость ревизий шлюза с мастер-контроллером верхнего уровня приведет к отказу инициализации шины (ошибка Bus Fault).

• Ошибки конфигурирования DIP-переключателей / перемычек: На плате могут присутствовать микропереключатели задания адреса корзины или выбора режима терминации системной шины. Неверная конфигурация вызовет аппаратный конфликт адресов в сети DCS.

• Несовместимость клемм или кабелей: При установке модуля в каркас критически важно контролировать соосность направляющих. Перекос при фиксации приводит к загибу или излому тонких ламелей ответной части разъема на кросс-плате шкафа.

• Различия в характеристиках электропитания: Попытка пуска модуля при заниженном напряжении питания шины шкафа вызывает сбои в логических каскадах шлюза и хаотичную выдачу ошибок связи.

• Электростатический разряд (ESD): Внутренние компоненты трансиверов шлюза чрезвычайно чувствительны к статике. Любые работы проводятся строго с заземляющим браслетом.

Пошаговое руководство по монтажу:

• Инструменты: Антистатический браслет, набор отверток с изолированными рукоятками, экстрактор для плат (при необходимости), мультиметр Fluke.

• Среднее время выполнения: Демонтаж и установка платы — 15 минут; инициализация в системе и проверка связи — 20 минут.

Этап 1: Подготовка

⚠️ ОПАСНОСТЬ: Полностью обесточьте питающие автоматы проверяемого силового каркаса (Rack) DCS. Извлечение шлюзовых плат под напряжением («горячая замена») для данной серии недопустимо, так как это вызывает переходные процессы на шине данных и может перевести смежные контроллеры в режим останова (CPU Crash). Подключите антистатический браслет.

Этап 2: Демонтаж

Ослабьте верхний и нижний шлицевые винты крепления лицевой панели модуля N70032702L к направляющим стойки. Аккуратно, строго параллельно направляющим, потяните модуль на себя, извлекая его из зацепления с кросс-платой. Поместите демонтированную плату на антистатический коврик.

Этап 3: Монтаж

Перенесите положения всех DIP-переключателей и перемычек со старой платы на новую со стопроцентной точностью. Вставьте модуль N70032702L в направляющие пазы пустого слота каркаса. Плавным, но уверенным движением вдавите модуль до упора, обеспечив плотную посадку многоконтактного разъема. Затяните фиксирующие винты лицевой панели.

Этап 4: Включение и тестирование

Подайте питание на каркас DCS. Наблюдайте за процессом самодиагностики модуля по системным светодиодам на панели шкафа. Запустите инженерную станцию верхнего уровня и проверьте статус связи с данной корзиной ввода-вывода. При отсутствии ошибок («OK» или «Active») модуль готов к переводу в рабочий режим.

Часто задаваемые вопросы (FAQ)

В: Поддерживает ли плата ALSTOM N70032702L замену на ходу (Hot-swap)?

О: По моему опыту работы с распределенными системами Alstom старых поколений, шинная архитектура каркасов N700 критична к коммутациям под напряжением. Извлечение шлюзового модуля или силовой платы без предварительного снятия питания с каркаса с высокой долей вероятности вызовет электрическую дугу на микроконтактах шины и сбой по тайм-ауту на главном процессоре DCS. Замену следует проводить только на обесточенном каркасе.

В: С чем связана масса модуля в 2 кг, если это интерфейсная плата?

О: Высокий вес обусловлен конструктивными особенностями серии: плата N70032702L совмещает цифровой шлюз и тяжелые силовые компоненты (линейные фильтры, дроссели сглаживания помех, массивные алюминиевые радиаторы охлаждения силовых транзисторов). Модуль фактически является силовым ядром распределительного каркаса.

В: Как поступить, если после установки нового модуля система выдает ошибку конфигурации шины?

О: В 90% случаев это связано с некорректным выставлением адреса кассеты на DIP-переключателях платы либо с несоответствием версии прошивки EEPROM. Сравните маркировку микросхем памяти на старой и новой платах. Если версии отличаются, может потребоваться перестановка чипов памяти со старой платы на новую (если старая плата имела чисто электрическое, а не логическое повреждение).

В: Требуется ли калибровка или программная прошивка N70032702L перед запуском?

О: Модуль является преимущественно аппаратным устройством. Если все перемычки выставлены правильно, он инициализируется автоматически при подаче питания, считывая конфигурационные параметры непосредственно от мастер-контроллера DCS по системной шине. Никакого дополнительного ПО для базового запуска платы не требуется.
