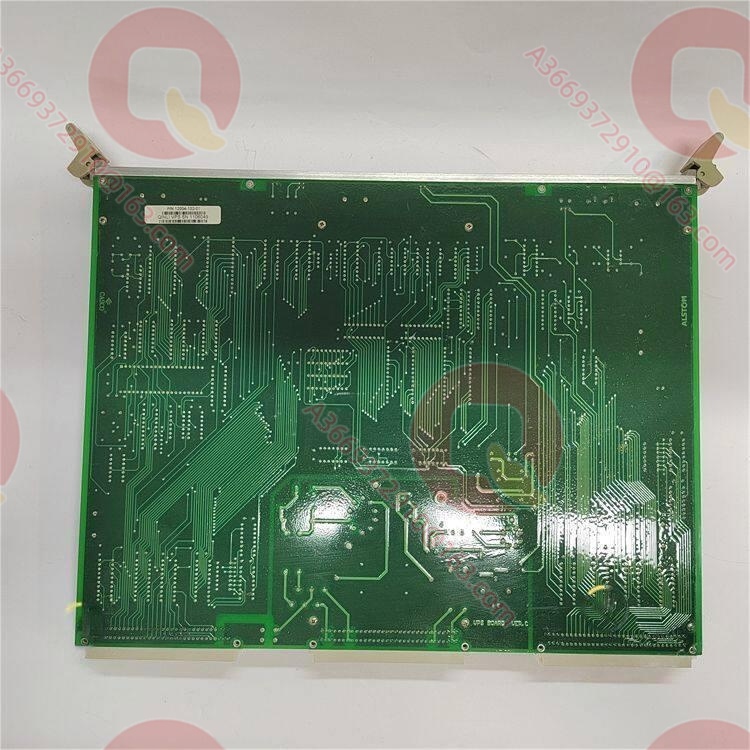

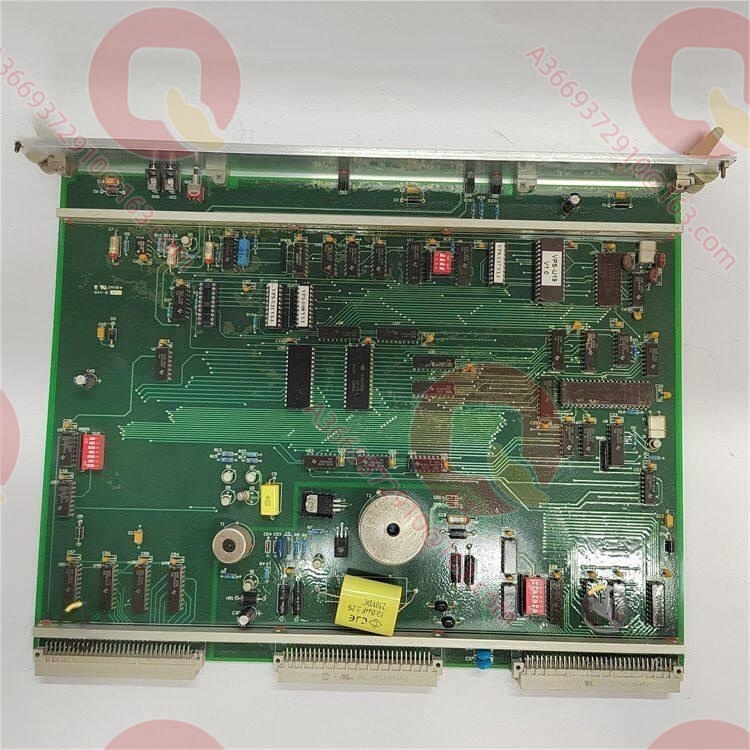

ALSTOM 12004-102-01 Плата высокоскоростного параллельного интерфейса VPS 12004-102-01

Обзор продукта

12004-102-01 — это плата высокоскоростного параллельного интерфейса VPS (Very High-Speed Parallel) версии VER.C от компании ALSTOM, предназначенная для высокоскоростного обмена данными и согласования сигналов между уровнем управления DCS и полевыми устройствами. Плата принадлежит к семейству интерфейсных и I/O-модулей ALSTOM серии 12000 и обычно развертывается в распределенной системе управления P320 и сопутствующей архитектуре сети мониторинга Contronet, выполняя задачи параллельного сбора дискретных и аналоговых сигналов, преобразования уровней и гальванической развязкиdcsmro.cn+1.

В традиционных системах управления паровыми и газовыми турбинами, а также на обычных островах АЭС, полевые датчики и исполнительные механизмы многочисленны и часто относятся к разным классам напряжения и контурам заземления. 12004-102-01 за счет встроенной опто- и магнитоэлектронной развязки, а также многоканальной параллельной архитектуры эффективно решает такие проблемы, как перекрестные помехи, шум контуров заземления и затухание сигнала при передаче на большие расстояния, обеспечивая низкую задержку выдачи управляющих команд и оперативное считывание обратной связи163.com+1.

Инженерная ценность платы заключается в том, что в компактном исполнении она объединяет возможности обработки как дискретных, так и аналоговых сигналов, а также оснащена встроенной самодиагностикой на уровне платы и индикацией состояния каналов, что позволяет эксплуатационному персоналу локализовать неисправный канал без остановки системы. Это ключевой узловой модуль для продления срока службы существующих платформ управления ALSTOM и замены запасных частейgys.cn+1.

Технические характеристики

Основные особенности и преимущества

Возможности параллельной обработки смешанных сигналов: 12004-102-01 интегрирует на одной плате каналы как дискретных, так и аналоговых сигналов, поддерживая несколько диапазонов напряжения от -10В Постоянного тока до +10В Постоянного тока и тока 4-20мА, что позволяет одновременно собирать состояния переключателей и контролировать технологические переменные. Это исключает необходимость установки отдельных плат AI/DI в стойке, снижая загрузку объединительной панели и сложность проводки163.com+1.

Высокая изоляция и помехоустойчивость: Плата обеспечивает изоляционное напряжение 1,5 кВ AC и работает в широком диапазоне температур от -40°C до +70°C, что позволяет сохранять целостность сигналов в условиях высоких температур и вибраций турбинного цеха, а также при сильных электромагнитных помехах, предотвращая дрейф точности аналоговых каналов из-за токов контуров заземленияdcsmro.cn.

Самодиагностика и удобство эксплуатации: 12004-102-01 оснащена встроенной самопроверкой и диагностикой на уровне каналов, периодически проверяя целостность канальных связей и состояние питания, а информация о неисправностях передается на инженерную станцию по шине RS-485. По сравнению с ранними платами ввода-вывода без диагностических возможностей, модуль поддерживает онлайн-локализацию неисправностей, значительно сокращая среднее время восстановления (MTTR), и подходит в качестве запасного узла для модернизации систем управления действующих электростанцийbilibili.com+1.

Сферы применения

12004-102-01 в основном развертывается в сферах электроэнергетики и тяжелой непрерывной промышленности, охватываемых DCS P320 от ALSTOM. На тепловых электростанциях в контурах управления горением котла и регулирования скорости турбины плата выполняет функции сбора обратной связи по степени открытия клапана питательной воды, съема сигналов датчиков давления главного пара, а также выдачи команд на электромагнитные клапаны, обеспечивая оперативность замкнутого управленияbook118.com.

В газотурбинных парогазовых установках 12004-102-01 используется для контроля состояния отсечных топливных клапанов и параллельного сбора сигналов термопар температуры выхлопных газов; ее высокая изоляция эффективно подавляет влияние высокочастотных импульсов зажигания на аналоговые каналы. Кроме того, на АЭС с обычным островом, таких как Лингао, где применяется DCS P320, платы этого типа служат мостовыми узлами сигналов между уровнем управления Controbloc и полевой шиной Locafip, выполняя сбор и ретрансляцию параметров, связанных с безопасностьюbook118.com.

В нефтехимии и водоочистке, где присутствуют взрывоопасные газовые среды, плата благодаря изолирующей конструкции в сочетании с искробезопасными барьерами также может применяться для сбора сигналов в опасных зонах.

Сопутствующие продукты

12004-102-03: Последующая версия платы VPS той же серии с обновленной прошивкой, может использоваться в качестве функциональной замены для 12004-102-01.
12004-104-00: Плата интерфейса I/OBE2 того же семейства, с несколько иной конфигурацией каналов, подходит для станций управления с более высокой плотностью ввода-вывода.
12004-106-04: Плата интерфейса питания VOOB8-B, используется в комплекте с 12004-102-01 для подачи изолированного питания в стойку.
PIB102A 3BEB0180: Модуль PCB серии PIB той же платформы,用于 ретрансляции и расширения коммуникационных и управляющих сигналов.
LE109A-1: Коммуникационный модуль ALSTOM, часто развертывается вместе с платой VPS в стойке уровня управления Controbloc.
N895609510K: Коммуникационный интерфейсный модуль ALSTOM,用于 преобразования протоколов между сетью мониторинга Contronet и полевой шиной.
CMP1838TR: Главная управляющая плата ALSTOM, выступает в качестве вышестоящего вычислительного ядра для стойки, в которой установлена 12004-102-01.

Установка и обслуживание

Подготовка к установке: Перед развертыванием 12004-102-01 необходимо проверить, что версия объединительной панели подключаемой стойки и напряжение шины питания составляют 24В Постоянного тока, а также убедиться, что направляющие штифты слота стойки совпадают с механическими пазами платы версии VER.C. На этапе монтажа проводки необходимо строго разделять лотки для кабелей дискретных и аналоговых сигналов; линии аналогового ввода должны быть выполнены из экранированной витой пары с одноточечным заземлением на стороне стойки, избегая параллельной прокладки с силовыми кабелями во избежание синфазных помех. Для токовых контуров 4-20мА перед подачей питания необходимо убедиться, что сопротивление нагрузки контура находится в диапазоне, поддерживаемом платойdcsmro.cn+1.

Рекомендации по обслуживанию: Во время ежедневных обходов следует уделять особое внимание состоянию индикаторов каналов на передней панели 12004-102-01. Если индикатор неисправности канала горит постоянно, в первую очередь необходимо проверить надежность подключения клемм полевой проводки или наличие короткого замыкания, и лишь затем делать вывод об отказе внутреннего оптрона. Поскольку плата содержит изолирующие компоненты, оптроны и реле подвержены старению и дрейфу при длительной эксплуатации; рекомендуется каждые 24 месяца проводить поверку точности каналов и выборочные испытания изоляции на электрическую прочность. При замене запасной части категорически запрещается вставлять или извлекать плату под напряжением; после замены необходимо выполнить самотестирование каналов и принудительное тестирование ввода-вывода через инженерную станцию, убедившись в нормальной работе диагностического канала, прежде чем вводить плату в эксплуатациюbilibili.com+1.

Гарантия на продукт

Каждая поставляемая нами плата 12004-102-01 проходит испытания под напряжением с самопроверкой, тестирование изоляции каналов на электрическую прочность и проверку канала связи RS-485, что гарантирует соответствие встроенной диагностики и характеристик обработки сигналов заводским эталонам ALSTOM. Являясь профессиональным поставщиком в сфере промышленной автоматизации с глубоким знанием рынка запасных частей, мы создали долгосрочный складской запас и глобальную сеть поиска компонентов для данной снятой с производства модели, предоставляем 12-месячный гарантийный срок и располагаем технической командой, досконально знающей архитектуру DCS P320. Мы готовы оказать вам сквозную поддержку — от проверки версии запасной части и оценки совместимости стойки до рекомендаций по замене и пусконаладке на объекте, максимально снижая риск простоев действующих электростанций и технологических установок.
