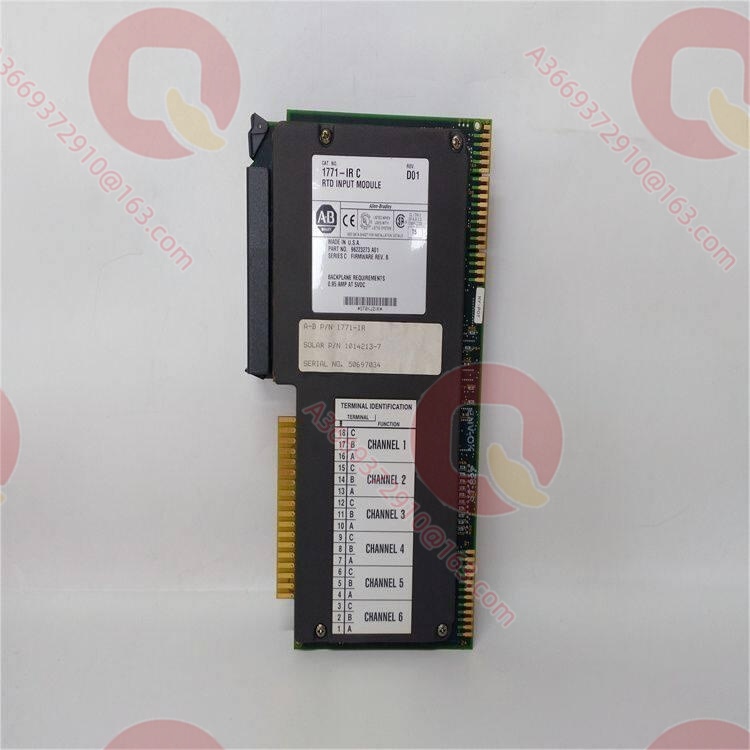

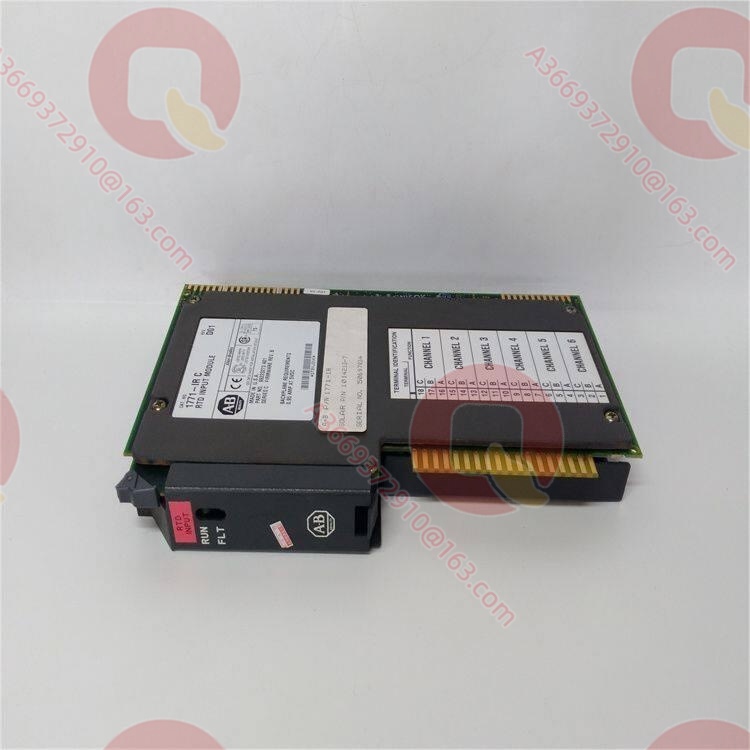

Allen-Bradley 1771-IR Модуль ввода RTD и сопротивления 1771-IR

Обзор продукта

1771-IR — это высокоточный изолированный модуль ввода сигналов RTD и сопротивления из линейки PLC-5 от Allen-Bradley (Rockwell Automation). В системах управления технологическими процессами и мониторинга температуры он напрямую подключается к полевым термометрам сопротивления (таким как Pt100, Cu10 и др.) и прецизионным потенциометрам, преобразуя значение сопротивления в инженерные данные без необходимости использования внешних передатчиков. Такая архитектура прямого подключения не только снижает затраты на оборудование и монтаж, но и исключает слабое место — уязвимость аналоговой передачи сигналов к помехам.

Модуль предоставляет 6 независимо изолированных входных каналов, поддерживает 3-проводную и 4-проводную схемы подключения и оснащен встроенным высокоточным источником тока возбуждения и алгоритмом цифровой линеаризации. Межканальная гальваническая развязка полностью устраняет проблемы синфазных помех и перекрестных наводок, возникающих из-за разности потенциалов заземления при多点 измерениях температуры.

Для жестких промышленных сценариев контроля температуры 1771-IR является ключевым компонентом, обеспечивающим точное получение технологических параметров благодаря высокому разрешению и прямому интерфейсу с датчиками.

Технические характеристики

Основные особенности и преимущества

Прямое подключение датчиков без промежуточных звеньев: Традиционные схемы требуют преобразования сигнала RTD передатчиком в 4-20мА, тогда как 1771-IR считывает сопротивление датчика напрямую и выполняет линеаризацию внутри модуля. Это сокращает количество точек отказа, исключает потери точности при аналого-цифровом преобразовании и сохраняет исходную достоверность температурных данных.
Компенсация сопротивления подводящих проводов: На крупных предприятиях RTD-датчики часто находятся в сотнях метров от шкафа управления, а дрейф сопротивления самих проводов из-за температуры окружающей среды сильно искажает показания. Модуль автоматически компенсирует сопротивление проводов в 3- или 4-проводной схеме, полностью устраняя эту погрешность и гарантируя высокую точность на дальних дистанциях.
Межканальная гальваническая развязка: Несколько точек измерения, установленные на разных корпусах оборудования, часто образуют контуры заземления из-за разности потенциалов. В 1771-IR 6 каналов изолированы друг от друга; даже высоковольтный синфазный импульс на одном канале не повлияет на соседние и не выведет из строя背plane, обеспечивая безопасность центрального процессора.
Встроенная линеаризация: Модуль содержит точные уравнения линеаризации Callendar-Van Dusen для различных стандартов RTD. Используя блочную передачу, он отправляет процессору значения непосредственно в инженерных единицах (°C), что радикально снижает нагрузку на логику ПЛК и упрощает программирование.

Области применения

В химической и нефтехимической промышленности для контроля температуры в реакторах 1771-IR часто используется для прецизионного мониторинга температуры стенок и внутренних зон. Поскольку рабочая среда часто обладает высокой коррозионной активностью и взрывоопасна, полевые датчики применяются во взрывозащищенном исполнении с искробезопасными цепями. Изолирующие свойства модуля идеально соответствуют требованиям искробезопасных систем, предотвращая проникновение опасной энергии в полевую зону.

В электроэнергетике мониторинг температуры подшипников турбин и генераторов также критически зависит от этого модуля. Незначительные аномальные колебания температуры вкладышей подшипников сигнализируют о механическом износе. Высокое разрешение и компенсация проводов 1771-IR гарантируют, что сигналы от удаленных Cu10 или Pt100 будут переданы без искажений, обеспечивая надежную базу для предиктивного обслуживания.

Кроме того, в пищевой промышленности при пастеризации и в фармацевтике при температурном контроле реакторов жесткие гигиенические нормы требуют погружения датчиков в технологические трубопроводы, и прямое высокоточное считывание модулем обеспечивает строгое соответствие температурных кривым нормативам.

Связанные продукты

1771-IXE: Изолированный модуль ввода для термопар/милливольтных сигналов, для высокотемпературных применений с термопарами
1771-IFE: Модуль аналогового ввода для приема стандартных сигналов 4-20мА/1-5В от передатчиков
1771-IRN2: Модуль ввода RTD/сопротивления на 8 каналов, для приложений с высокой плотностью точек измерения
1771-WA: Клеммная колодка полевой проводки, обеспечивающая физический интерфейс для подключения датчиков
1771-ASB: Модуль адаптера удаленного ввода-вывода для размещения стоек с 1771-IR на удаленных полевых станциях
1771-P7: Блок питания стойки I/O, обеспечивающий стабильное питание背plane для энергоемких аналоговых модулей

Установка и обслуживание

Подготовка к монтажу: Перед установкой 1771-IR обязательно обесточьте стойку ПЛК и проверьте тип клеммной колодки. Подключение RTD требует строгой полярности и правильной схемы; для 3-проводной схемы критически важно, чтобы сопротивления всех трех проводов были идентичны, иначе компенсация будет неточной. Для 4-проводной схемы строго соблюдайте маркировку I+, I-, V+, V- на клеммной колодке. Используйте экранированную витую пару, заземляя экран только с одной стороны (на стойке), чтобы избежать эффекта антенны.
Рекомендации по обслуживанию: Основной фокус при обслуживании 1771-IR — это проверка на окисление и ослабление контактов. Поскольку ток возбуждения RTD крайне мал, даже малейшее увеличение контактного сопротивления на клеммах напрямую преобразуется в дрейф показаний температуры. Рекомендуется каждые полгода подтягивать винты на клеммной колодке и измерять сопротивление проводов полевого датчика прецизионным мультиметром для проверки работы функции компенсации. Если канал показывает скачки значений, сначала проверьте датчик на предмет увлажнения, снижающего изоляцию, прежде чем менять сам модуль.
