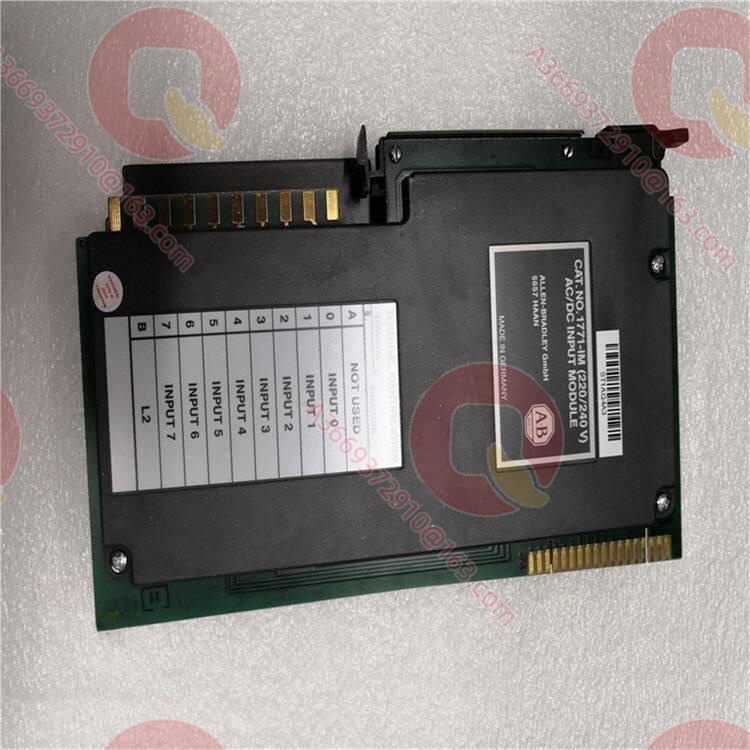

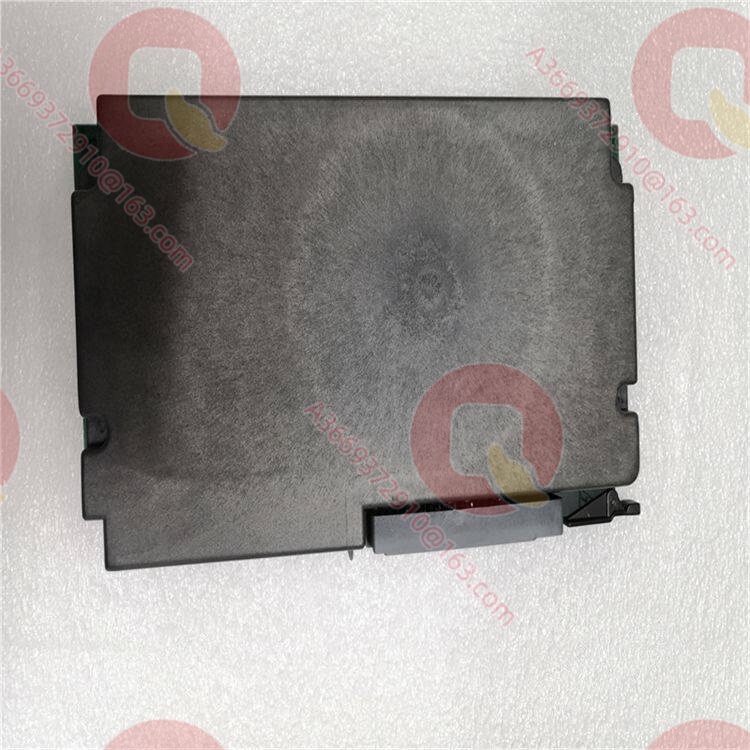

Allen-Bradley 1771-IM Модуль цифрового ввода переменного тока 1771-IM

Обзор продукта

1771-IM — это модуль высоковольтного цифрового ввода переменного тока из архитектуры PLC-5 от Rockwell Automation (Allen-Bradley). Как ключевой компонент сбора сигналов платформы 1771 I/O, он предназначен для приема 120В AC сигналов от полевых устройств и их преобразования в логический уровень, считываемый процессором. В системах управления распределением электроэнергии и тяжелой промышленности полевая автоматика часто работает в условиях сильных помех, где передача сигналов на высоком напряжении переменного тока эффективно противостоит затуханию на длинных линиях и электромагнитным наводкам; данный модуль является центральным звеном для решения этой проблемы.

Модуль предоставляет 8 независимых входных каналов переменного тока и оснащен встроенной аппаратной фильтрацией и опторазвязкой, предотвращающей воздействие промышленных переходных перенапряжений на背板 (backplane) ПЛК. В сочетании со стандартной клеммной колодкой 1771-WA, 1771-IM обеспечивает безопасное физическое разделение между силовыми линиями переменного тока и слаботочным контроллером.

Для поддержания работы устаревших производственных линий, зависящих от контрольно-измерительных приборов переменного тока, этот модуль является критически важным ЗИПом, гарантирующим целостность сигналов и непрерывность системы.

Технические характеристики

Основные особенности и преимущества

Помехоустойчивый сбор сигналов с компенсацией затухания: На больших производственных площадках сигналы 24В DC часто подвержены падению напряжения из-за сопротивления линий, что приводит к ложным срабатываниям. 1771-IM рассчитан на порог 120В AC, что делает его невосприимчивым к падениям напряжения на кабелях и гарантирует корректную фиксацию состояний удаленных вспомогательных контактов и концевых выключателей.
Аппаратная фильтрация и опторазвязка: Сигналы переменного тока часто сопровождаются дугой от реле и сетевыми выбросами. Внутри модуля перед оптопарой установлена строгая RC-цепь, которая не только подавляет дребезг контактов с задержкой включения/выключения 20/30мс, но и выдерживает изоляцию 1500В, полностью разрывая гальваническую связь между силовой сетью и背plane контроллера.
Безопасное разделение цепей: При использовании со специализированной клеммной колодкой 1771-WA, 1771-IM физически отделяет зону ввода 120В AC от слаботочной логики. Раздельная архитектора подключения значительно повышает безопасность работ под напряжением и предотвращает короткие замыкания на системную шину.
Бесшовная совместимость: Модуль вставляется прямо в стойку 1771 без изменения программы梯形图 (ladder logic) или конфигурации背plane, предоставляя экономичное решение для заводов, не готовых к полной замене ПЛК.

Области применения

В системах передачи и распределения электроэнергии 1771-IM часто используется для контроля состояния вспомогательных контактов высоковольтных выключателей и разъединителей. Поскольку в распределительных устройствах присутствуют сильные электромагнитные поля, сигналы 120В AC менее подвержены помехам, чем низковольтные, и модуль точно фиксирует реальное положение коммутационной аппаратуры.

В металлургии на прокатных станах также широко применяется этот модуль. В суровых условиях высоких температур и вибраций твердотельные датчики имеют ограниченный ресурс, в то время как механические концевые выключатели на 120В AC в паре с 1771-IM обладают высокой механической прочностью, а встроенный фильтр модуля устраняет дребезг их контактов при замыкании.

Кроме того, в насосных станциях водоснабжения и системах HVAC, где запускаются мощные двигатели, обратная связь передается по цепям переменного тока, и модуль действует как центр мониторинга, обеспечивая диспетчерский контроль без слепых зон.

Связанные продукты

1771-IMD: Модуль ввода с широким диапазоном 24В AC/DC той же серии, для смешанных цепей управления
1771-IMC: Модуль ввода 240В AC той же серии, для контроля высоковольтных распределительных щитов
1771-IA: Модуль ввода 115В AC предыдущей версии, функциональный аналог 1771-IM
1771-WA: Комплект клеммной колодки переменного тока, необходим для безопасного подключения силовых линий к модулю
1771-ASB: Модуль адаптера удаленного ввода-вывода для расширения стойки с 1771-IM
1771-IB: Модуль ввода 16-32В DC той же серии, для работы с твердотельными реле и индуктивными датчиками

Установка и обслуживание

Подготовка к монтажу: Перед установкой 1771-IM в стойку 1771 убедитесь, что питание системы полностью отключено. Установите правильные механические ключи в пазы стойки согласно руководству, чтобы предотвратить случайную установку модулей с другим напряжением и короткое замыкание. При подключении обязательно используйте клеммную колодку 1771-WA; после обжима проводов тщательно проверьте фазировку L1 и L2, категорически запрещается подавать 120В AC на контакты背plane.
Рекомендации по обслуживанию: Обслуживание 1771-IM в основном сводится к проверке на наличие ослабленных соединений и окисления. Поскольку управляющий ток переменного тока невелик, плохой контакт на клеммной колодке может вызвать искрение при переключении, что приведет к обгоранию контактов и мерцанию сигнала. Персонал ТО должен регулярно проверять температуру клеммной колодки; при обнаружении локального перегрева немедленно обесточьте цепь и затяните винты. Если индикаторы на панели модуля горят, но процессор выдает ошибку I/O, проверьте разъем背plane на наличие пыли и обработайте его специальным очистителем контактов перед повторной установкой.

Гарантия качества

Мы понимаем цену простоя промышленных систем управления, поэтому предоставляем строгие гарантии качества на 1771-IM и всю серию снятых с производства ЗИПов. Каждый модуль проходит испытания под реальным напряжением на профессиональном стенде, включая проверку изоляции, тесты порогов срабатывания при перепадах напряжения и верификацию обмена данными по背plane, что гарантирует соответствие параметрам OEM. Мы предоставляем 12-месячную гарантию уровня производителя и круглосуточную техническую поддержку. Опираясь на глубокие ресурсы цепочки поставок и систему складирования с контролем микроклимата, мы обеспечиваем вас оригинальными, не восстановленными запчастями, полностью устраняя риски, связанные с обслуживанием устаревших систем.
