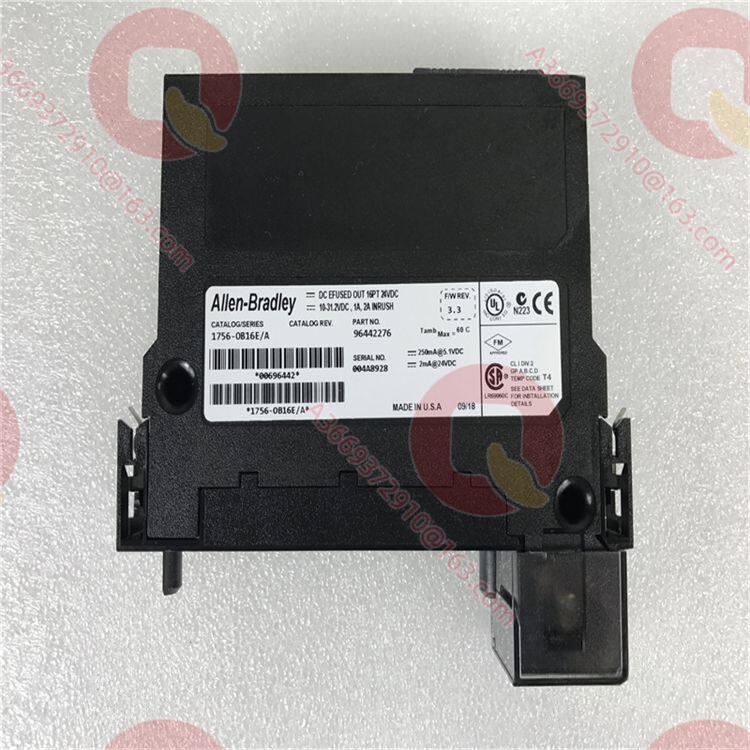

Allen-Bradley 1756-OB16E Модуль цифрового вывода пост. тока (источник) с электронным предохранителем 1756-OB16E

Обзор продукта

Allen-Bradley 1756-OB16E — это 16-канальный модуль цифрового вывода постоянного тока 24В (источник) с функцией электронного предохранителя для платформы ControlLogix. В сложных схемах управления полевыми исполнительными механизмами перегрузка и короткое замыкание являются наиболее частыми и разрушительными электрическими неисправностями. В традиционных модулях, зависящих от физических предохранителей, при перегорании требуется остановка оборудования и ручная замена, что серьезно снижает производительность линии. 1756-OB16E полностью устраняет эту проблему: встроенная технология электронного предохранителя способна за миллисекунды точно отключить выход перегруженного канала и автоматически или по команде контроллера восстановить питание после устранения неисправности, обеспечивая переход от «пассивного повреждения и ручного вмешательства» к «активной защите и интеллектуальному самовосстановлению».

Модуль обладает выходной способностью до 2А на канал, что позволяет не только управлять стандартными индикаторами и промежуточными реле, но и напрямую коммутировать мощные электромагнитные клапаны и контакторы постоянного тока. Кроме того, 1756-OB16E поддерживает функции диагностики напряжения на полевой стороне и обнаружения обрыва цепи, позволяя контроллеру в реальном времени считывать состояние подключения нагрузки для каждой точки. Для автоматизированных линий, требующих непрерывной работы и не допускающих распространения единичных отказов, это ключевой компонент выходного каскада, повышающий доступность системы и снижающий внеплановые простои и расход запчастей.

Технические характеристики

Основные особенности и преимущества

Конструкция без обслуживания с электронным предохранителем: 1756-OB16E отказывается от традиционных физических плавких предохранителей, используя полупроводниковые электронные схемы для защиты от перегрузки по току и короткого замыкания. Если заклинивший электромагнитный клапан вызывает резкий скачок тока, электронный предохранитель отключает выход этой точки за микросекунды, защищая медные дорожки печатной платы модуля от выгорания и избавляя обслуживающий персонал от утомительного поиска и замены предохранителей в распределительном шкафу посреди ночи; после устранения неисправности выход можно сбросить непосредственно через программу.
Глубокая диагностика на уровне точек: В отличие от обычных модулей вывода, способных только отправлять сигналы, этот модуль обладает двунаправленной диагностической способностью. Функция обнаружения обрыва позволяет определить, отключена или оборвана ли проводка внешней нагрузки, когда команда вывода активна (ON); контроль напряжения на полевой стороне обеспечивает мониторинг состояния источника питания. Такая детальная обратная связь позволяет системе управления напрямую отображать неисправности полевой проводки на HMI оператора, а не блуждать вслепую.
Большой ток коммутации и изолированная архитектура: Непрерывная выходная способность 2А на канал позволяет напрямую управлять большими индуктивными нагрузками без промежуточных реле, экономя место в шкафу и затраты на проводку. Модуль использует изолированную архитектуру с двумя группами по 8 каналов, позволяя двум группам нагрузок питаться от независимых источников 24В, эффективно предотвращая взаимные помехи по цепям питания между сильно нагруженными и чувствительными контурами.
Миллисекундное быстродействие и безопасный останов: Твердотельные выходные характеристики обеспечивают минимальное время отклика, гарантируя точный временной контроль исполнительных механизмов высокоскоростных упаковочных машин. Кроме того, в сценариях аварийного останова модуль может быстро отключить питание, а функция электронного предохранителя с нулевой задержкой обеспечивает активную безопасность изоляции в условиях экстремального короткого замыкания.

Сферы применения

На высокоскоростных упаковочных линиях товаров народного потребления 1756-OB16E управляет множеством пневматических клапанов продувки и клапанов отрезки горячего клея; эти высокочастотные электромагнитные клапаны склонны к коротким замыканиям из-за механического износа катушек. Функция электронного предохранителя мгновенно изолирует неисправный клапан, не влияя на нормальную работу других клапанов на том же модуле, обеспечивая бесперебойную работу всей линии. В сварочных цехах кузовного производства автомобилей модуль напрямую управляет мощными контакторами постоянного тока и цилиндрами зажимных приспособлений; выходная способность 2А и функция обнаружения обрыва позволяют точно выявлять ослабление проводки зажимов сварочного пистолета, избегая скрытых дефектов сварки. Для сортировочных цилиндров конвейерных систем изолированная конструкция с двумя группами питания 1756-OB16E позволяет физически разделить питание датчиков и исполнительных механизмов, устраняя мгновенные просадки питания, вызываемые пуском крупных двигателей, что гарантирует абсолютную точность сортировки.

Связанные продукты

1756-OB16I: Та же серия, 16-канальный изолированный модуль вывода пост. тока с точечной изоляцией (без электронного предохранителя)
1756-OB16D: Та же серия, 16-канальный диагностический модуль вывода пост. тока (разница в функциях диагностики)
1756-OB32: Та же платформа, 32-канальный высокоплотный модуль вывода пост. тока
1756-TBCH: Сопутствующее использование, 36-контактная пружинная съемная клеммная колодка
1756-TBS6H: Сопутствующее использование, 36-контактная пружинная съемная клеммная колодка (прямой угол вывода)
1756-IA16: Та же платформа, 16-канальный модуль ввода переменного тока
1756-A7: Сопутствующее использование, 7-слотовая стандартная стойка ControlLogix

Установка и обслуживание

Подготовка к монтажу: Перед развертыванием 1756-OB16E необходимо тщательно распределить источники питания между двумя выходными группами в зависимости от типа нагрузки. Для ситуаций, когда один и тот же модуль управляет как двигателями постоянного тока с большой инерцией, так и микрореле, обязательно подключайте их к разным группам нагрузки, используя групповую электрическую изоляцию для предотвращения ложных срабатываний реле из-за пусковых скачков тока двигателя. При подключении убедитесь, что положительный полюс источника питания на съемной клеммной колодке (RTB) подключен правильно, в противном случае функции диагностики обрыва и напряжения модуля будут выдавать ошибки.
Рекомендации по обслуживанию: Когда электронный предохранитель 1756-OB16E срабатывает, индикатор соответствующего канала на передней панели мигает. Персонал по обслуживанию ни в коем случае не должен сбрасывать модуль без предварительного поиска короткого замыкания; сначала необходимо измерить сопротивление на стороне нагрузки. Во время регулярных осмотров можно считать количество срабатываний перегрузки по току и текущее состояние каждого канала на странице свойств модуля в Studio 5000, чтобы заблаговременно спланировать профилактическое обслуживание полевых исполнительных механизмов для каналов, где электронный предохранитель срабатывает часто, избегая внезапных остановок линии.

Гарантия на продукт

Для таких интеллектуальных модулей вывода высокой ценности, как 1756-OB16E, мы проводим строгие заводские испытания под нагрузкой, фокусируясь на проверке времени отключения и характеристиках автоматического восстановления каждой цепи электронного предохранителя в момент короткого замыкания, гарантируя нулевой отказ его защитного механизма. Мы гарантируем предоставление гарантийного срока, соответствующего стандартам производителя, и быстродействующей сети поставок запчастей, а старшие инженеры по автоматизации обеспечивают комплексную техническую поддержку от выбора оборудования до программирования диагностической логики, гарантируя, что ваша система управления всегда находится в оптимальном контролируемом состоянии.
