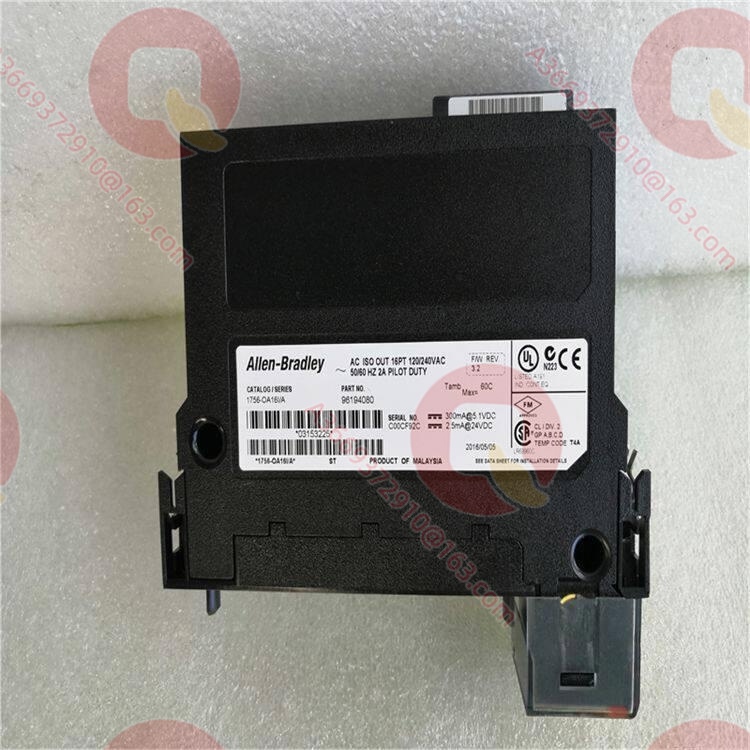

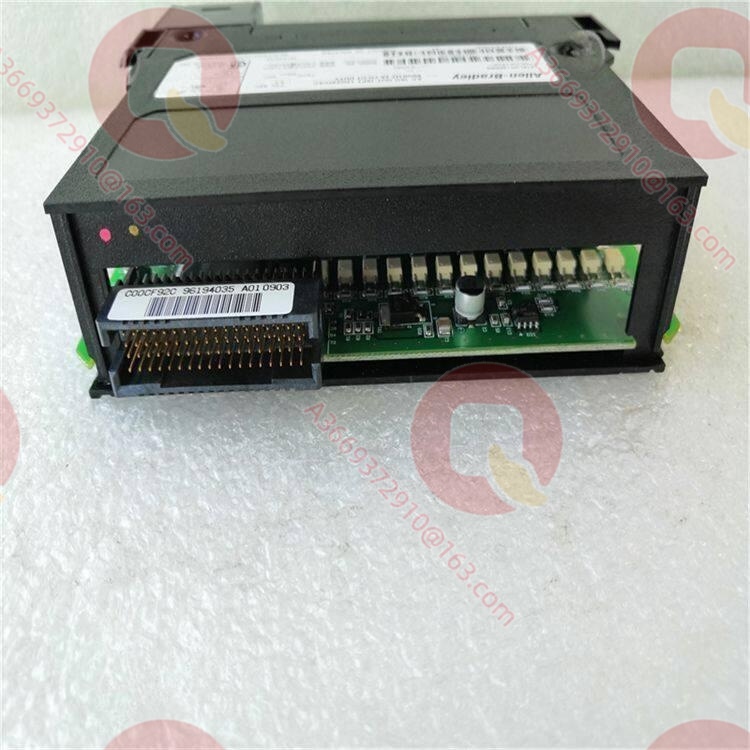

Allen-Bradley 1756-OA16I Изолированный модуль цифрового вывода переменного тока 1756-OA16I

Обзор продукта

Allen-Bradley 1756-OA16I — это 16-канальный модуль цифрового вывода переменного тока для платформы ControlLogix, где буква “I” означает точечную (индивидуальную) гальваническую развязку. В сложных промышленных электрических сетях между различными контурами часто существуют разности потенциалов земли или перекрестные помехи; 1756-OA16I разработан специально для решения этой проблемы. Каждый выходной канал имеет независимую гальваническую развязку, что позволяет подключать разные каналы к разным фазам переменного тока или независимым источникам питания, полностью устраняя риски образования контуров заземления и межфазных коротких замыканий, характерные для неизолированных модулей, и значительно повышая живучесть системы в тяжелых условиях эксплуатации.

Являясь ключевым исполнительным интерфейсом в области управления процессами и дискретного производства, 1756-OA16I имеет номинальное рабочее напряжение 120В переменного тока и выходную способность одного канала до 2А. В качестве коммутирующих элементов он использует твердотельные симисторы (TRIAC), что по сравнению с традиционными электромеханическими реле дает значительные преимущества: отсутствие дуги, отсутствие механического износа и высокое быстродействие. Будь то управление мощными контакторами переменного тока, электромагнитными клапанами или часто переключающимися массивами индикаторов, этот модуль обеспечивает долговечный и не требующий обслуживания вывод по жесткой линии, являясь оптимальным аппаратным решением для модернизации старых и создания новых систем в энергетике и металлургии.

Технические характеристики

Основные особенности и преимущества

Архитектура точечной гальванической развязки: Главное техническое преимущество 1756-OA16I заключается в независимой изоляции каждого канала. Это означает, что канал 1 может быть подключен к фазе A переменного тока, а канал 2 — к фазе B, опорные земли цепей полностью развязаны. Такая конструкция искореняет ложные срабатывания от токов земляных контуров и предотвращает каскадные отказы, когда короткое замыкание одного выхода на землю не выводит из строя весь модуль.
Твердотельный выход и высокочастотное быстродействие: Отказавшись от традиционных механических контактов, модуль использует симисторы для коммутации. Это не только устраняет угрозу возникновения дуги во взрывоопасных средах, но и обеспечивает время отклика в микросекундах, позволяя использовать его в сценариях управления переменной нагрузкой, требующих точного фазового управления или высокочастотных импульсов, избавляя от затрат на замену стареющих реле.
Точный контроль тока утечки: Учитывая неотъемлемое свойство симисторов — ток утечки в закрытом состоянии, 1756-OA16I строго удерживает его в пределах 2 мА. Встроенная RC-цепь подавления эффективно гасит броски напряжения в момент отключения и противо-ЭДС индуктивных нагрузок, предотвращая эффект «призрачного свечения» чувствительных миниатюрных реле или индикаторов после команды отключения.

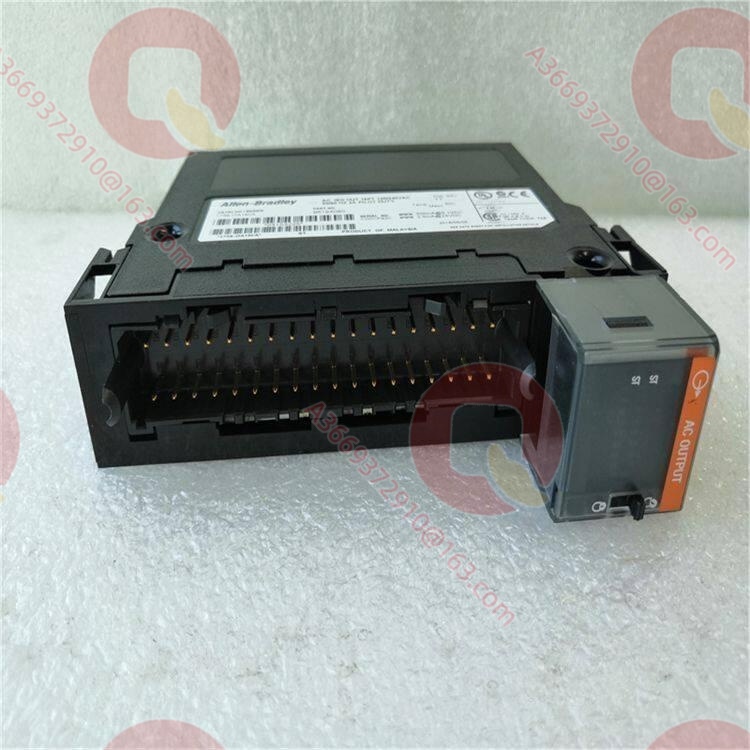

Совместимость с горячей заменой: Модуль поддерживает стандартные съемные клеммные колодки (RTB) ControlLogix. При замене 1756-OA16I не нужно демонтировать полевую проводку — достаточно отсоединить клеммную колодку для замены оборудования, а индикаторы состояния на уровне каналов на передней панели значительно сокращают время поиска неисправностей и простоя.

Сферы применения

В системах собственных нужд крупных тепловых электростанций 1756-OA16I часто используется для управления включающими катушками высоковольтных выключателей и сигнальными реле, распределенными по разным секциям распределения; функция точечной изоляции идеально подходит для разности потенциалов, существующей между различными секциями шин, предотвращая наводки в цепях отключения, которые могут привести к отказу срабатывания. В металлургии на линиях непрерывной разливки стали при управлении клапанами охлаждающей воды модуль независимо управляет несколькими пневматическими электромагнитными клапанами; даже если катушка одного клапана замкнет на корпус, это не повлияет на нормальную работу других контуров охлаждения. Кроме того, в системах управления кондиционирования умных зданий и при управлении насосами и клапанами водоочистки 1756-OA16I способен напрямую коммутировать различные фазы 120В нагрузки переменного тока, экономя большое пространство для проводки промежуточных изолирующих реле, делая внутреннюю логику шкафа управления более понятной и легкой в обслуживании.

Связанные продукты

1756-OA16: Та же серия, 16-канальный модуль вывода переменного тока (групповая изоляция, без точечной)
1756-OW16I: Та же платформа, 16-канальный изолированный модуль релейного вывода
1756-TBCH: Сопутствующее использование, 36-контактная пружинная съемная клеммная колодка
1756-TBS6H: Сопутствующее использование, 36-контактная пружинная съемная клеммная колодка (прямой угол вывода)
1756-IA16I: Та же платформа, 16-канальный изолированный модуль ввода переменного тока
1756-A4: Сопутствующее использование, 4-слотовая стандартная стойка ControlLogix

Установка и обслуживание

Подготовка к монтажу: Перед установкой 1756-OA16I в стойку необходимо убедиться, что механизм фиксации съемной клеммной колодки (RTB) полностью защелкнут в нижней части модуля, чтобы предотвратить искрение из-за плохого контакта. Для различных типов нагрузок переменного тока (таких как катушки контакторов — индуктивная нагрузка) необходимо параллельно нагрузке в непосредственной близости установить RC-цепи или варисторы для поглощения противо-ЭДС и защиты внутренних симисторов модуля от пробоя.
Рекомендации по обслуживанию: После длительной эксплуатации симисторы могут продемонстрировать небольшое увеличение тока утечки из-за тепловой усталости. Если на объекте замечено, что нагрузка на определенном канале имеет остаточное напряжение или тускло светится при логическом отключении, следует использовать токоизмерительные клещи для измерения тока утечки на соответствующих клеммах 1756-OA16I; если он превышает порог в 2 мА, рекомендуется проверить изоляцию нагрузки и рассмотреть возможность замены модуля. Во время регулярных осмотров следует проверять температуру корпуса модуля, чтобы убедиться, что каналы охлаждения не заблокированы, избегая снижения номинальных характеристик выхода из-за превышения температуры окружающей среды.
