Allen-Bradley 1756-OB32 Высокоплотный модуль цифрового вывода пост. тока Allen-Bradley 1756-OB32

Обзор продукта

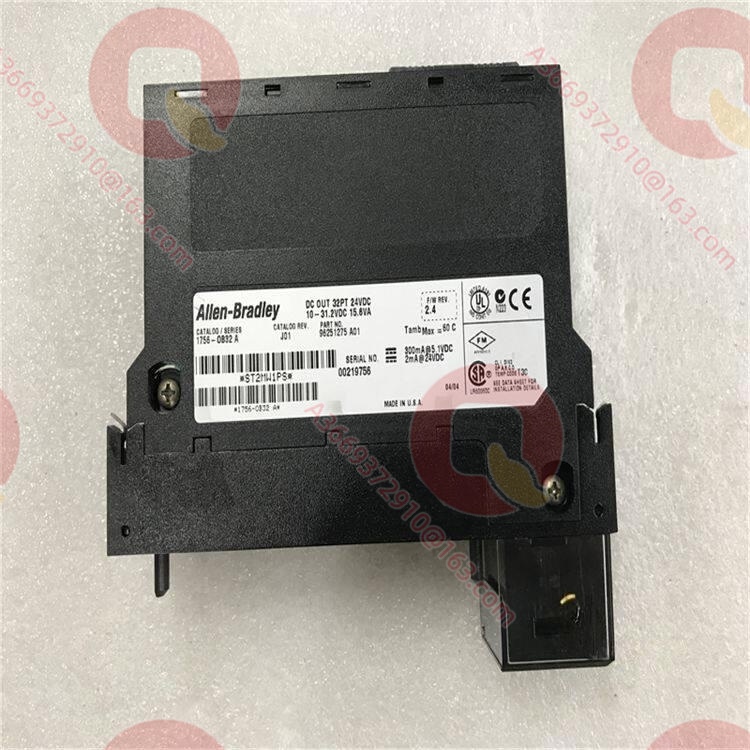

Allen-Bradley 1756-OB32 — это 32-канальный модуль цифрового вывода постоянного тока 24В (источник) высокой плотности для платформы ControlLogix. В крупных системах дискретного производства и транспортировки материалов количество исполнительных механизмов огромно и сконцентрировано, а традиционные модули вывода низкой плотности часто приводят к нехватке места в стойке и резкому росту стоимости аппаратного обеспечения. 1756-OB32 был создан специально для решения этой проблемы пространства и стоимости; он интегрирует 32 выходных канала в один слот, сводя стоимость управления на одну точку и занимаемую площадь в шкафу до минимума, являясь предпочтительным исполнительным оборудованием для сценариев с высокой плотностью ввода-вывода.

Номинальное рабочее напряжение модуля составляет 24В DC, непрерывный выходной ток одного канала — 1А, используется архитектура групповой изоляции с 4 группами по 8 каналов. 1756-OB32 использует твердотельные транзисторы для коммутации, обладая микросекундным быстродействием и сроком службы без износа, что позволяет точно управлять высокочастотными пневматическими электромагнитными клапанами и массивами индикаторов состояния. Для автоматизированных линий, требующих централизованного управления большим количеством узлов и высокой эффективности использования пространства, этот модуль обеспечивает идеальный баланс производительности и экономичности.

Технические характеристики

Основные особенности и преимущества

Оптимизация пространства за счет высокой плотности: 1756-OB32 вмещает 32 канала управления в один слот стойки ControlLogix, удваивая плотность ввода-вывода по сравнению с 16-канальными модулями. В крупных упаковочных линиях или системах сортировки это значительно сокращает количество необходимых стоек, блоков питания и использование кабельных лотков в шкафу, снижая совокупную стоимость владения системой на архитектурном уровне.
Групповая изоляция и распределение питания: 32 канала разделены на 4 независимые группы по 8 точек с электрической изоляцией 250В между группами. Эта конструкция позволяет питать разные группы нагрузок от независимых источников 24В; например, отделить электромагнитные клапаны с большой инерцией от чувствительных реле датчиков, эффективно предотвращая помехи по цепям питания, вызванные переключением больших токов, и обеспечивая чистоту сигнала в слаботочных цепях.
Твердотельная коммутация и высокочастотное быстродействие: Использование промышленных твердотельных транзисторов в качестве коммутирующих элементов полностью устраняет дугу и дребезг контактов, присущие традиционным электромеханическим реле. Задержка включения 1756-OB32 в 0,1 мс позволяет точно синхронизировать высокоскоростные пневматические цилиндры сортировки без ограничений механического износа, сохраняя нулевое падение производительности при длительной высокочастотной коммутации.

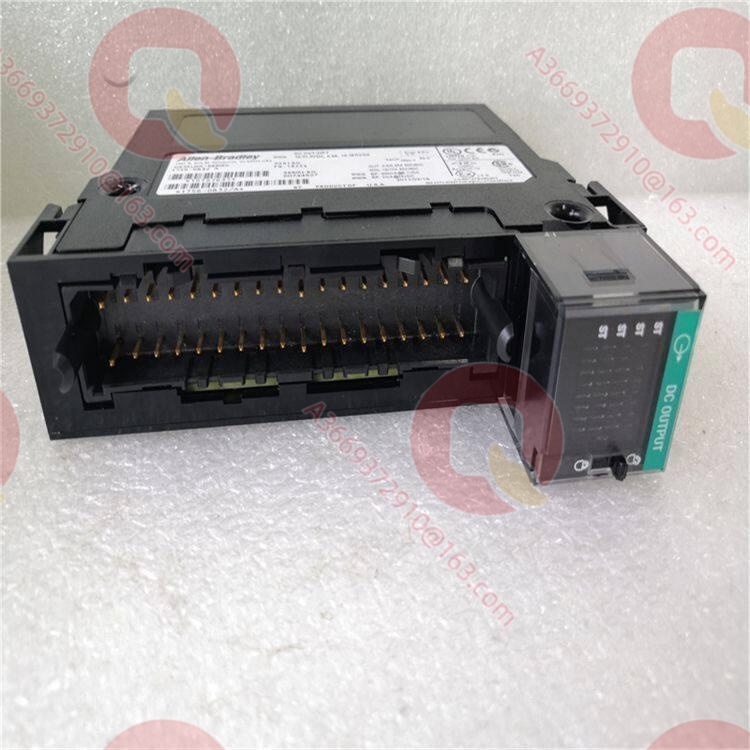

Визуализация состояния на уровне модуля: На передней панели встроены четкие индикаторы состояния на уровне каналов и индикатор неисправности модуля; обслуживающий персонал может визуально определить снаружи шкафа, какие каналы активны или есть ли проблема со связью по шине, значительно сокращая время поиска неисправностей на объекте.

Сферы применения

В системах перекрестной сортировки посылок курьерской логистики 1756-OB32 централизованно управляет сотнями высокоскоростных пневматических форсунок; его 32-канальная высокая плотность значительно упрощает габариты шкафов управления сортировкой, а управляющая способность 1А идеально соответствует энергопотреблению мини-клапанов. На высокоскоростных упаковочных линиях товаров народного потребления модуль управляет множеством индуктивных микроцилиндров и массивами индикаторов состояния, а групповая изоляция обеспечивает независимую работу этикетировочных и заклеивающих машин без взаимных помех. Для управления конвейерными линиями цеха окончательной сборки автомобилей 1756-OB32 отвечает за коммутацию различных контакторов постоянного тока и промежуточных реле; микросекундное быстродействие гарантирует нулевую задержку в такте работы остановов и подъемников, обеспечивая высокую скорость и непрерывность работы всей линии.

Связанные продукты

1756-OB16E: Та же серия, 16-канальный диагностический модуль вывода пост. тока с электронным предохранителем
1756-OB16I: Та же серия, 16-канальный изолированный модуль вывода пост. тока с точечной изоляцией
1756-OB16: Та же серия, стандартный 16-канальный модуль вывода пост. тока
1756-TBCH: Сопутствующее использование, 36-контактная пружинная съемная клеммная колодка
1756-TBS6H: Сопутствующее использование, 36-контактная пружинная съемная клеммная колодка (прямой угол вывода)
1756-IB32: Та же платформа, 32-канальный высокоплотный модуль ввода пост. тока
1756-A10: Сопутствующее использование, 10-слотовая стандартная стойка ControlLogix

Установка и обслуживание

Подготовка к монтажу: Перед развертыванием 1756-OB32 необходимо строго спланировать распределение питания по 4 выходным группам в соответствии с атрибутами нагрузки. Поскольку максимальный ток одной группы ограничен 4А, запрещается подключать более 4 нагрузок с полным током 1А в одну группу, чтобы избежать срабатывания защиты от перегрузки или повреждения модуля. При подключении следует обращать особое внимание на плотную посадку съемной клеммной колодки (RTB); плотность подключения 32 каналов очень высока, и любой плохой контакт может создать труднолокализуемый тепловой карман в ограниченном пространстве.
Рекомендации по обслуживанию: Во время регулярных осмотров следует уделять особое внимание зазорам для охлаждения в нижней части модуля 1756-OB32, избегая пережатия кабелей, препятствующего вентиляции. Поскольку в модуле нет точечной диагностики электронного предохранителя, в случае обрыва или короткого замыкания нагрузки во время работы системы необходимо проводить поиск неисправностей путем сравнения состояния внешних автоматических выключателей и программной логики. При замене модуля обязательно сначала отключите питание 24В полевой стороны и питание шины стойки, чтобы предотвратить повреждение внутренних оптронов переходным высоким напряжением при горячей замене RTB.

Гарантия на продукт

Для такого высокоплотного базового модуля вывода, как 1756-OB32, мы проводим строгие заводские испытания на старение при полной нагрузке по всем каналам, гарантируя, что прямое падение напряжения и ток утечки каждого твердотельного транзистора находятся в пределах заводских допусков. Мы гарантируем наличие значительных складских запасов и оперативную логистику, а старшие инженеры-электрики предоставляют консультации по выбору замен и оптимизации проводки, гарантируя, что ваша масштабная система управления сохранит мощную исполнительскую способность и надежность даже в минималистичной архитектуре.
