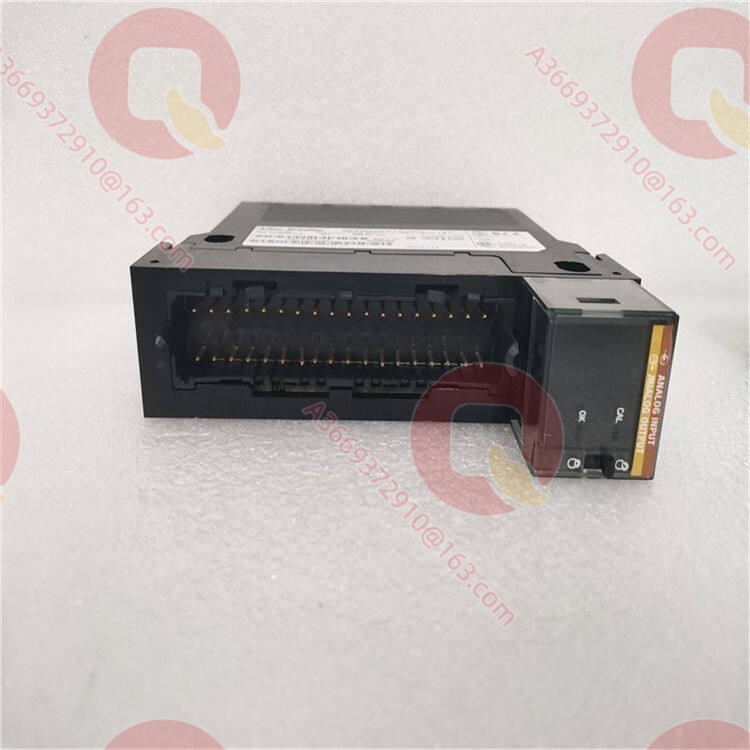

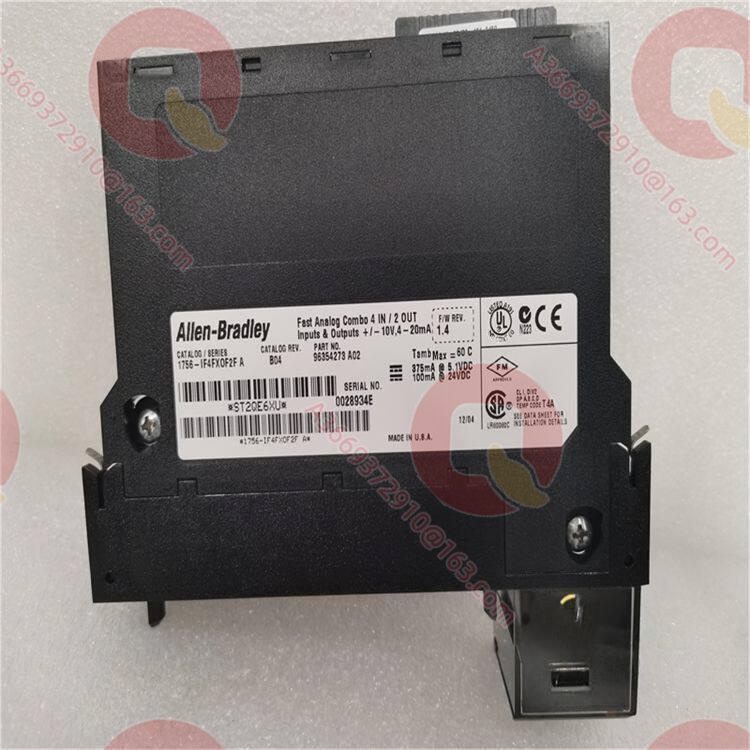

Allen-Bradley 1756-IF4FXOF2FAllen-Bradley 1756-IF4FXOF2F

Обзор продукта

1756-IF4FXOF2F — это высокоскоростной комбинированный модуль аналогового ввода-вывода для платформы ControlLogix от Rockwell Automation, разработанный специально для применений, требующих микросекундного отклика и многопараметрического замкнутого управления. В традиционных решениях высокоскоростной сбор данных и быстрый вывод часто разнесены по разным модулям, что увеличивает количество слотов в стойке и затрудняет синхронизацию и конфигурацию системы. 1756-IF4FXOF2F объединяет 4 высокоскоростных дифференциальных аналоговых входа и 2 высокоскоростных аналоговых выхода в одном модуле, предоставляя аппаратную основу «сбор + исполнение» для испытательных стендов, сервоприводов и быстрых технологических контуров.

С точки зрения системного позиционирования это модуль семейства высокоскоростных аналоговых модулей ControlLogix: 4 входа обеспечивают дифференциальный ввод с субмиллисекундным преобразованием, а 2 выхода обновляются за минимальные 1 мс, что идеально подходит для высокодинамичных сценариев с тесно связанными вводом и выводом. Внутри модуля используются АЦП с эффективным разрешением 14/13 бит и ЦАП с разрешением 13/14 бит, а минимальное время сканирования модуля составляет 300 мкс, что позволяет 1756-IF4FXOF2F быстро преобразовывать изменения физических величин в управляющие воздействия, значительно сокращая запаздывание в контуре.

Технические характеристики

Основные особенности и преимущества

Интегрированный высокоскоростной сбор и исполнение: 1756-IF4FXOF2F объединяет 4 дифференциальных входа и 2 выхода в одном слоте; время сканирования входов — до 300 мкс, обновление выходов — от 1 мс. На испытательных стендах электродвигателей и в гидравлических сервоприводах это позволяет реализовать обратную связь и управляющее воздействие в рамках одного модуля, уменьшая задержку и сложность синхронизации между модулями.
Дифференциальные высокоомные входы и помехоустойчивость: 4 входа — дифференциальные, с входным сопротивлением более 1 МОм и защитой от перенапряжения и обрыва цепи. Вблизи преобразователей частоты и при передаче на большие расстояния это эффективно подавляет синфазные помехи и разности потенциалов в контуре заземления, предотвращая искажение слабых сигналов, а диапазон 0…20 мА позволяет напрямую подключать двухпроводные преобразователи.
Высокоточные выходы с быстрым установлением: 2 выхода поддерживают режимы напряжения и тока с разрешением 13/14 бит и временем установления <2 мс, что позволяет управлять быстродействующими исполнительными механизмами (например, сервоклапанами) и формировать прецизионные тестовые сигналы. Калибровочная точность 0,05% диапазона и интервал калибровки 12 месяцев обеспечивают достоверность измерений в длительной эксплуатации.
Гибкое подключение и диагностика: Модуль использует съемные клеммные колодки 1756-TBCH/TBS6H, программно конфигурируемые функции каналов и электронную ключивку. Встроенные функции обнаружения обрыва цепи, индикации выхода за диапазон и защиты выхода от короткого замыкания и перенапряжения помогают быстро выявлять ошибки подключения и неисправности преобразователей, особенно при частой перекоммутации на испытательных стендах.

Области применения

1756-IF4FXOF2F идеально подходит для промышленных сценариев, требующих «быстрый ввод – быстрый вывод» и тесно связанного замкнутого управления. На испытательных стендах электродвигателей и преобразователей частоты 4 дифференциальных входа могут одновременно собирать сигналы напряжения, тока и датчика крутящего момента, а 2 выхода — управлять нагрузочным устройством или задавать уставку преобразователю, что позволяет реализовать замкнутый контур с циклом в единицы миллисекунд, повышая степень автоматизации и воспроизводимость испытаний.

В системах гидравлического сервопривода и электрогидравлического пропорционального управления дифференциальные входы 1756-IF4FXOF2F обеспечивают точный сбор сигналов давления и положения, а два выхода напрямую управляют сервоклапанами или пропорциональными клапанами, обеспечивая микросекундный сбор и миллисекундное обновление управляющих воздействий в компактном контуре. В быстрых технологических контурах (например, управление давлением/расходом на испытательных стендах, термоконтроль и управление усилием в исследовательских установках) способность модуля синхронно обновлять входы и выходы позволяет реализовать более короткий цикл управления и повысить динамическую точность системы.

Связанные продукты

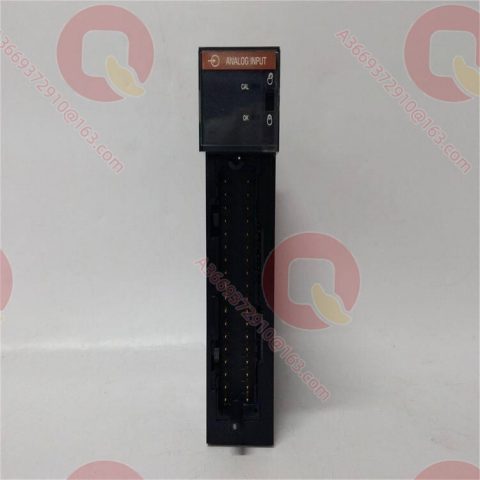

1756-IF16: Модуль аналогового ввода высокой плотности той же платформы, 16 каналов с общим проводом / 8 дифференциальных, для сбора большого числа точек без высокоскоростного вывода
1756-OF8: Модуль аналогового вывода той же платформы, 8 каналов, для применений с множеством исполнительных механизмов без высокоскоростного ввода
1756-IF8: Модуль аналогового ввода средней плотности той же платформы, 8 каналов, дополняющий IF4FXOF2F в менее скоростных задачах
1756-OF6CIS: Изолированный модуль аналогового вывода той же платформы, 6 каналов тока, для цепей, требующих гальванической развязки между каналами
1756-TBCH: Сопутствующий продукт, 20-контактная пружинная съемная клеммная колодка для подключения модуля
1756-TBS6H: Сопутствующий продукт, 36-контактная пружинная высокоплотная клеммная колодка для многоточечного подключения
1756-PA75: Сопутствующий продукт, стандартный модуль питания переменного тока ControlLogix, обеспечивающий питание стойки и аналоговых модулей

Установка и обслуживание

Подготовка к установке: Перед установкой 1756-IF4FXOF2F необходимо заранее спланировать типы сигналов и диапазоны для 4 входов и 2 выходов в Studio 5000, чтобы минимизировать перенастройку после подачи питания. Клеммную колодку 1756-TBCH или 1756-TBS6H следует заказывать отдельно, учитывая сечение проводов и требования к виброустойчивости. Для дифференциальных входов необходимо использовать витую пару с экранированием, экран заземлить только с одной стороны на стойке; питание двухпроводных преобразователей должно осуществляться от внешнего источника, чтобы не ухудшать точность и не вносить помехи через внутренние цепи модуля.
Рекомендации по обслуживанию: При длительной эксплуатации возможно смещение нуля и изменение коэффициента передачи входов и выходов 1756-IF4FXOF2F; рекомендуется проводить калибровку нуля и шкалы с прецизионным калибратором каждые 12 месяцев, чтобы гарантировать точность в пределах 0,1% диапазона. Если канал показывает скачки или ошибку выхода за диапазон, сначала отключите полевые провода и измерьте сопротивление цепи и напряжение питания, чтобы исключить попадание влаги в преобразователь, ухудшение изоляции кабеля или короткое замыкание нагрузки, и только потом принимать решение о замене модуля. При замене достаточно извлечь клеммную колодку, сохранив всю проводку, что позволяет выполнить горячую замену без перекоммутации.
