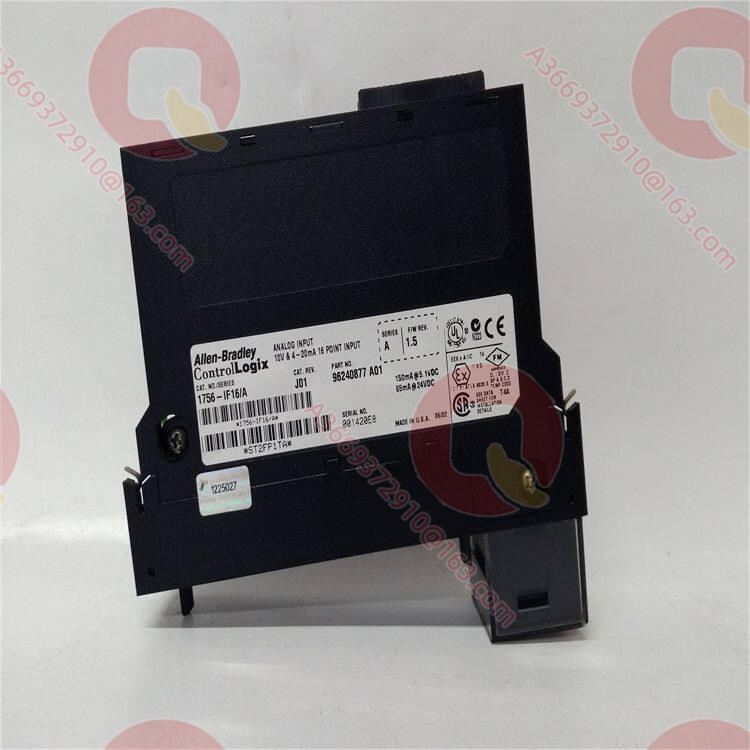

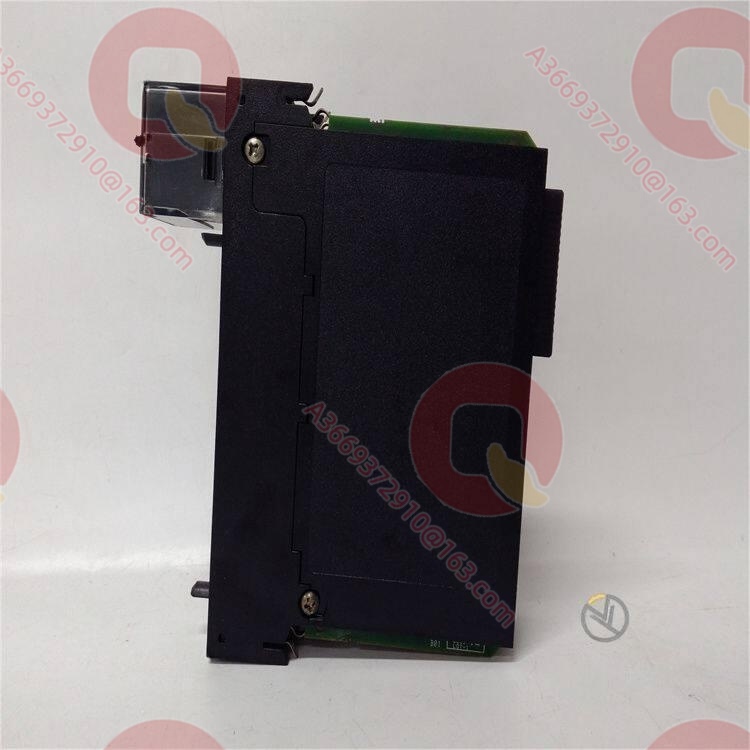

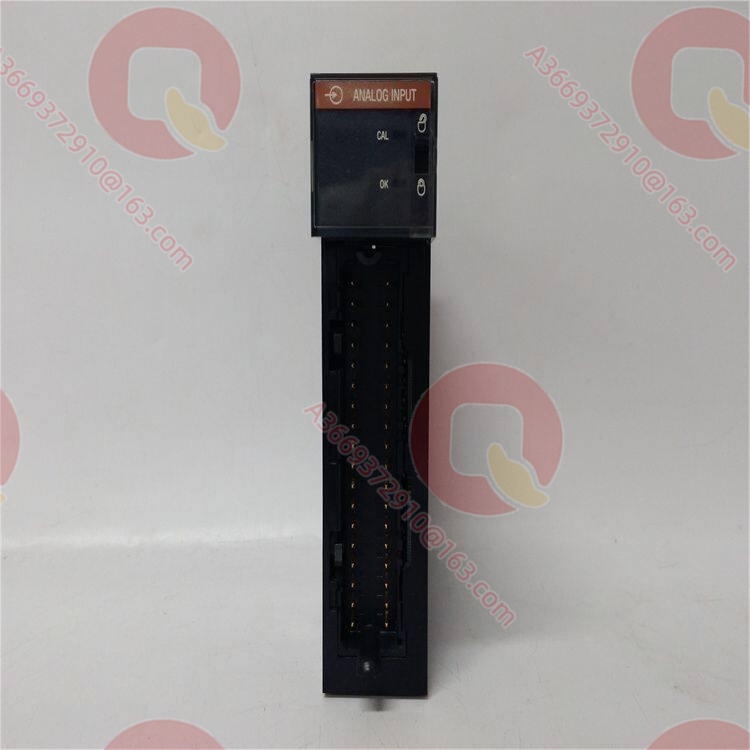

Allen-Bradley 1756-IF16 Модуль аналогового ввода Allen-Bradley 1756-IF16

Обзор продукта

1756-IF16 — это высокоплотный модуль аналогового ввода для архитектуры ControlLogix от Rockwell Automation, разработанный специально для сложного управления технологическими процессами и сбора многопараметрических сигналов. В традиционных АСУ ТП для сбора сигналов разных типов датчиков часто требовалось раздельное развертывание модулей для токовых и напряжения сигналов, что не только занимало слоты в стойке, но и увеличивало сложность управления запасными частями. 1756-IF16 позволяет свободно переключаться между режимами ввода тока и напряжения в одном модуле через программную конфигурацию, полностью устраняя узкое место унифицированного подключения разнородных источников сигналов.

На уровне системы он выполняет основную задачу точного преобразования непрерывных физических величин от полевых преобразователей в цифровые значения, считываемые контроллером. Уникальная конструкция топологии каналов позволяет гибко переключаться между 16-канальным режимом с общим проводом (single-ended) и 8-канальным дифференциальным режимом, что удовлетворяет как высокоплотной агрегации обычных точек измерения, так и защите от синфазных помех для слабых сигналов. Являясь интерфейсом восприятия в процессе управления, 1756-IF16 обеспечивает прочную основу данных для высокоточного замкнутого управления благодаря своему превосходному разрешению и адаптивности.

Технические характеристики

Основные особенности и преимущества

Гибкое переключение топологии каналов: 1756-IF16 преодолевает ограничения аппаратных перемычек, позволяя напрямую настраивать каналы как с общим проводом, так и в дифференциальном режиме в Studio 5000. В шкафах с ограниченным пространством режим с общим проводом обеспечивает плотный мониторинг 16 точек; в зонах с сильными электромагнитными помехами, таких как окрестности ПЧ, дифференциальный режим использует подавление синфазных помех для устранения разности потенциалов контура заземления, гарантируя отсутствие искажений слабого сигнала.
Адаптация широкого диапазона сигналов без перемычек: Модуль охватывает все промышленные стандарты тока и напряжения без изменения аппаратных перемычек или замены модуля; переключение канала с 4-20 мА на ±10 В осуществляется программной конфигурацией. Эта возможность объединения сигналов сокращает типы проектных запчастей более чем на 50%, значительно снижая технический барьер предварительной наладки и последующего обслуживания.
Высокоточный механизм цифровой фильтрации: Столкнувшись с гармоническими помехами от ПЧ или старых генераторов на объекте, 1756-IF16 предлагает цифровой фильтр нижних частот с настраиваемой постоянной времени. Инженеры могут точно сбалансировать плавность сигнала и динамическое время отклика в соответствии с требованиями к запаздыванию процесса, избегая частых ложных тревог или колебаний регулирования контроллером из-за дрожания сигнала.
Диагностика в реальном времени и обнаружение обрыва: Встроенная диагностика на уровне канала может мгновенно генерировать тревогу выхода за пределы диапазона при обрыве цепи 4-20 мА без написания дополнительной логики. Модуль также отслеживает состояние питания, позволяя быстро локализовать неисправность при обвале сигнала из-за недостаточного питания полевого преобразователя.

Области применения

1756-IF16 играет ключевую роль в процессной промышленности, где требуются строгие показатели разнообразия сигналов и помехоустойчивости. При мониторинге химических и нефтехимических реакторов преобразователи температуры, давления и расхода часто выдают смешанные сигналы 4-20 мА и ±10 В; этот модуль может собирать многопараметрические данные с высокой точностью на одном узле, предоставляя базовые данные с миллисекундным обновлением для блокировок DCS.

На муниципальных станциях водоподготовки и очистных сооружениях сигналы pH-метров и мутномеров, распределенные по резервуарам, очень подвержены влиянию помех от передачи на большие расстояния и пуска насосов. Дифференциальный вход 1756-IF16 в сочетании с цифровой фильтрацией эффективно отсекает промышленные помехи 50/60 Гц, обеспечивая точность замкнутого управления дозированием химикатов. Кроме того, в металлургическом прокате и на вспомогательных системах электростанций слабые сигналы напряжения от датчиков положения и вибрации зависят от высокого коэффициента подавления синфазных помех этого модуля для обеспечения сбора без искажений в условиях сильных электромагнитных полей.

Связанные продукты

1756-IF8: Альтернатива с меньшей плотностью той же серии, 8-канальный модуль аналогового ввода для автономного оборудования с меньшим числом узлов
1756-IF6CIS: Изолированная версия той же серии, 6-канальный модуль ввода тока с электрической изоляцией между каналами
1756-OF8: Сопутствующий продукт, 8-канальный модуль аналогового вывода, часто образует с этим модулем пару для замкнутого управления
1756-IR12: Другой тип на той же платформе, 12-канальный модуль ввода для термометров сопротивления (RTD)
1756-IT6I: Другой тип на той же платформе, 6-канальный модуль ввода для термопар
1756-TBCH: Сопутствующий продукт, 20-контактная пружинная съемная клеммная колодка
1756-IF4FXOF2F: Расширение функционала на той же платформе, комбинированный модуль с 4 высокоскоростными аналоговыми входами и 2 высокоскоростными выходами

Установка и обслуживание

Подготовка к установке: Перед установкой 1756-IF16 необходимо заранее спланировать распределение каналов с общим проводом и дифференциальных в программном обеспечении в зависимости от типа датчиков на объекте и требований к помехоустойчивости. Необходимо отдельно заказать подходящую съемную клеммную колодку (RTB). При подключении общие точки каналов с общим проводом должны быть соединены перемычкой, а для дифференциального режима необходимо убедиться, что каждая пара каналов проложена независимыми проводами, смешанное подключение категорически запрещено. Для подавления высокочастотных наводок следует использовать витую пару с экранированием, а экран заземлить только с одной стороны на стойке.
Рекомендации по обслуживанию: При длительной эксплуатации смещение нуля каналов 1756-IF16 является распространенным явлением; рекомендуется проводить калибровку нуля и полной шкалы с помощью прецизионного калибратора сигналов каждые 6-12 месяцев. Если данные канала заблокировались или выдается ошибка выхода за пределы диапазона, сначала отключите полевые провода и измерьте сопротивление цепи и напряжение питания, чтобы исключить проблему поглощения сигнала из-за попадания воды в преобразователь или повреждения изоляции кабеля, прежде чем принимать решение о замене модуля.

Гарантия на продукт

Мы обеспечиваем строгие гарантийные обязательства по запасным частям для 1756-IF16, ориентированные на высокоточное управление технологическими процессами. Все модули перед отправкой проходят тестирование замкнутого контура по всем каналам для всех типов сигналов и калибровку 16-битной линейности, что гарантирует отсутствие смещения каналов и мертвых зон дискретизации, а также предоставляется 12-месячная гарантия. В случае срочной потребности в добавлении точек измерения из-за остановки линии мы опираемся на складские запасы для сверхбыстрой доставки. Кроме того, наша техническая команда предоставляет глубокую поддержку от консультаций по дифференциальной разводке и настройки параметров фильтрации до восстановления системной конфигурации, гарантируя немедленное восстановление точной работы вашей системы аналогового управления.
