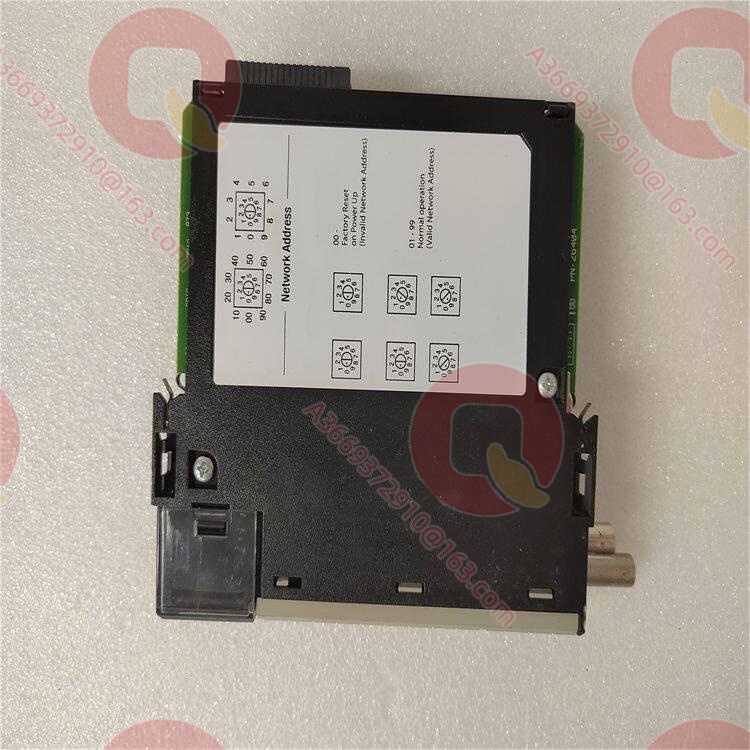

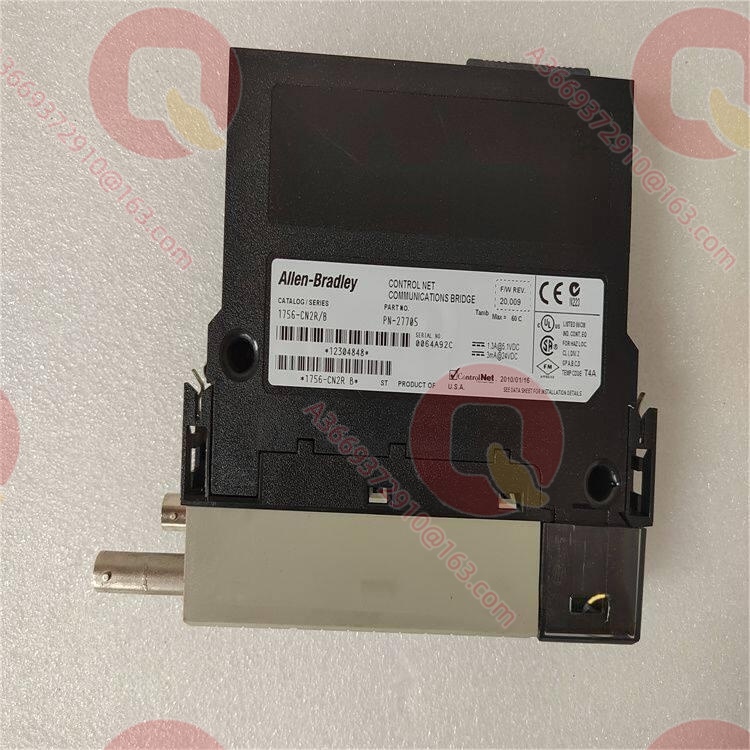

Allen-Bradley 1756-CN2R Модуль связи ControlLogix — резервированный мост ControlNet Allen-Bradley 1756-CN2R

Обзор продукта

1756‑CN2R — это модуль связи ControlLogix (Redundant ControlNet Bridge) от Allen‑Bradley, предназначенный для построения отказоустойчивых сетей ControlNet с резервированной средой. В отличие от модулей с одним портом ControlNet, 1756‑CN2R имеет два BNC‑портa и поддерживает две физически независимые коаксиальные линии, что позволяет при обрыве или повреждении одной линии автоматически переключаться на резервную без потери управления I/O и межконтроллерных блокировокqualitrol.com.

Модуль использует протокол CIP (Common Industrial Protocol), обеспечивая на одной сети как ввод‑вывод в реальном времени, так и одноранговый обмен сообщениями, при этом обновления I/O и контроллерные блокировки всегда имеют приоритет над загрузкой программ и непрофильным трафикомideadigitalcontent.com. В системах с резервированной ControlNet 1756‑CN2R может устанавливаться как в основном шасси контроллера, так и в удалённых шасси I/O, связывая распределённые узлы в единую детерминированную сеть со скоростью 5 Мбит/сideadigitalcontent.com+1. Для энергоснабжения и предприятий, где недопустимы простои из‑за обрыва сети, данный модуль является ключевым элементом архитектуры с высокой доступностью.

Технические характеристики

Основные особенности и преимущества

Резервированная среда и высокая доступность: 1756‑CN2R разработан для топологий с резервированной ControlNet, используя два независимых BNC‑порта и две коаксиальные линии. При обрыве, коротком замыкании или отказе узла в одной линии сеть переключается на резервную, предотвращая потерю управления I/O и межконтроллерных блокировокqualitrol.com. Для критичных к простою приложений это значительно снижает риск аварий по сравнению с нерезервированными мостами.

Большое число соединений и поддержка множества узлов: модуль обеспечивает до 128 логических соединений Logix, до 131 соединения CIP и до 99 узлов в сетиqualitrol.com. Это позволяет строить крупные распределённые системы с множеством контроллеров, удалённых I/O и HMI/SCADA, сохраняя приоритет реального I/O и блокировок над другими видами трафикаideadigitalcontent.com.

Мост между локальным и удалённым I/O: 1756‑CN2R может размещаться как в локальном шасси контроллера, так и в удалённых шасси I/O, объединяя удалённые станции и интеллектуальные устройства в единую сеть ControlNetideadigitalcontent.com. Это уменьшает длину жёстких проводок и одновременно сохраняет централизованное управление и диагностику.

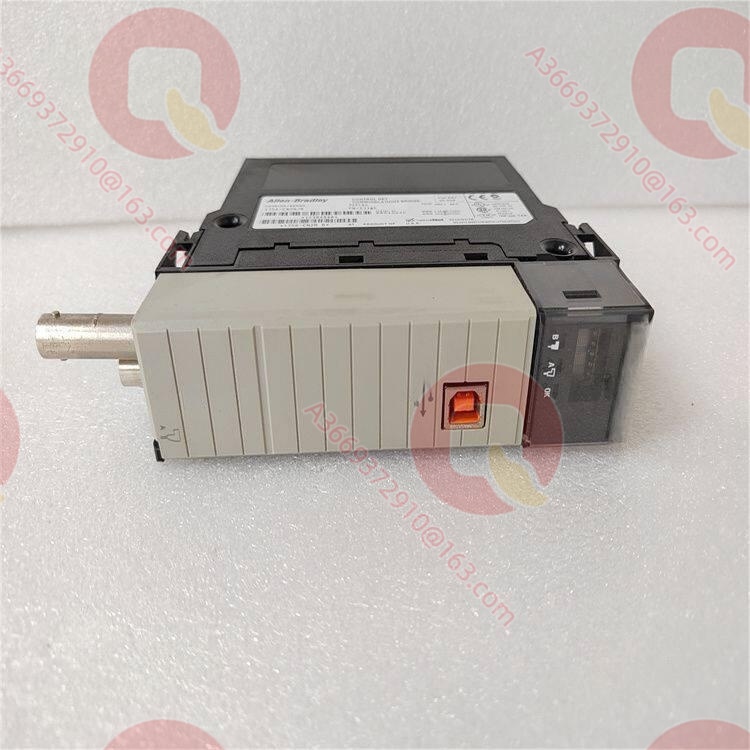

Удобство обслуживания и диагностика: порт USB используется для локальной конфигурации и диагностики, а программное обеспечение Studio 5000 / RSLinx позволяет мониторить состояние модуля и статистику сети в реальном времениideadigitalcontent.com. Два BNC‑разъёма и стандартный коаксиальный кабель 1786‑RG6 упрощают прокладку и обслуживание линии, повышая надёжность соединений по сравнению с витой парой.

Сферы применения

1756‑CN2R применяется прежде всего там, где требуется непрерывность связи в крупных сетях ControlNet. На ТЭС и крупных насосных станциях распределённые I/O агрегатов (питательные насосы, дымососы, циркуляционные насосы) подключаются к центральной системе через 1756‑CN2R, образуя резервированную сеть ControlNet; при повреждении одного коаксиального кабеля управление сохраняется, что критично для предотвращения аварийных отключений котла или турбиныqualitrol.com+1.

В металлургии на установках непрерывной разливки и прокатных станах множество приводов и удалённых I/O станций объединяются в резервированную ControlNet с использованием 1756‑CN2R, что обеспечивает сохранение каскадных связей по скорости и натяжению при одиночных обрывах сети и снижает риск аварийных остановок из‑за потери связи.

На крупных объектах водоподготовки и канализации 1756‑CN2R позволяет объединить удалённые насосные станции и очистные сооружения в единую сеть с резервированной средой, устойчивую к механическим повреждениям кабеля и воздействию влажной среды, при этом обеспечивая единый доступ к данным и диагностике через CIP.

Связанные продукты

1756‑CN2：Мост ControlNet стандартного исполнения (один BNC‑порт), без резервирования среды
1756‑CNBR：Мост ControlNet с резервированием, на 40…48 соединений, для сетей среднего размера
1756‑CN2RXT：Версия‑XT с расширенным диапазоном температур (-25…+70 °C), для тяжёлых условий
1756‑CN2RK：Версия 1756‑CN2R с конформным покрытием, для химически агрессивных сред
1786‑RG6：Коаксиальный кабель с четырёхслойным экранированием для основной линии ControlNet
1786‑TPR / TPS / TPYR / TPYS：Т‑ и Y‑образные ответвители для построения древовидных топологий ControlNet
1756‑PA75 / PB75：Стандартные источники питания 75 Вт для шасси с 1756‑CN2R
1756‑PA75R / PB75R / PSCA2：Резервированные источники питания для повышения доступности системы

Установка и обслуживание

Подготовка к установке: перед установкой 1756‑CN2R в шасси ControlLogix убедитесь, что источник питания шасси имеет запас по току не менее 1,3 А по шине 5,1 В и несколько мА по шине 24 Вqualitrol.com. Для подключения ControlNet используйте кабель 1786‑RG6 с качественными BNC‑коннекторами, избегая некачественной заделки и плохого контакта экрана. В резервированной топологии две линии ControlNet следует прокладывать по разным трассам (кабельным лоткам/каналам), чтобы исключить одновременный обрыв. Модуль предназначен для работы при температуре 0…60 °C и влажности 5…95 % без конденсации; не допускается эксплуатация на открытом воздухе или в шкафах без надлежащей защитыrockwellautomation.com.

Рекомендации по обслуживанию: регулярно проверяйте индикаторы состояния модуля и статистику сети (CRC‑ошибки, потери узлов, повторные попытки) через RSLinx/Studio 5000. При частых ошибках на одной линии проверьте BNC‑разъёмы и целостность коаксиального кабеля. Периодически проводите тест резервирования, искусственно обрывая одну из линий и контролируя переключение сети и время восстановления. Поскольку модуль имеет открытое исполнение, важно поддерживать чистоту и герметичность шкафа, своевременно очищать фильтры вентиляции и не допускать локального перегрева модуля.

Гарантия на продукт

Мы обеспечиваем строгий контроль качества запасных частей для 1756‑CN2R в соответствии с промышленными стандартами. Перед отправкой все модули проходят проверку связи по обратной плате, изоляции портов ControlNet и функции USB, а ключевые параметры (потребляемый ток, изоляция, мощность) подтверждаются на основе технических данных Rockwellrockwellautomation.com+1. Для данного резервированного модуля связи мы предоставляем 12‑месячную гарантию качества на уровне производителя и используем антистатическую и влагозащитную упаковку. Независимо от того, требуется ли модернизация системы с резервированием ControlNet, экстренная замена вышедшего из строя модуля или диагностика сети, наша техническая команда поддерживает полный цикл — от подбора и конфигурации до пусконаладки, обеспечивая стабильную и отказоустойчивую работу вашей системы ControlLogix.
