Allen-Bradley 1756-A7Allen-Bradley 1756-A7

Обзор продукта

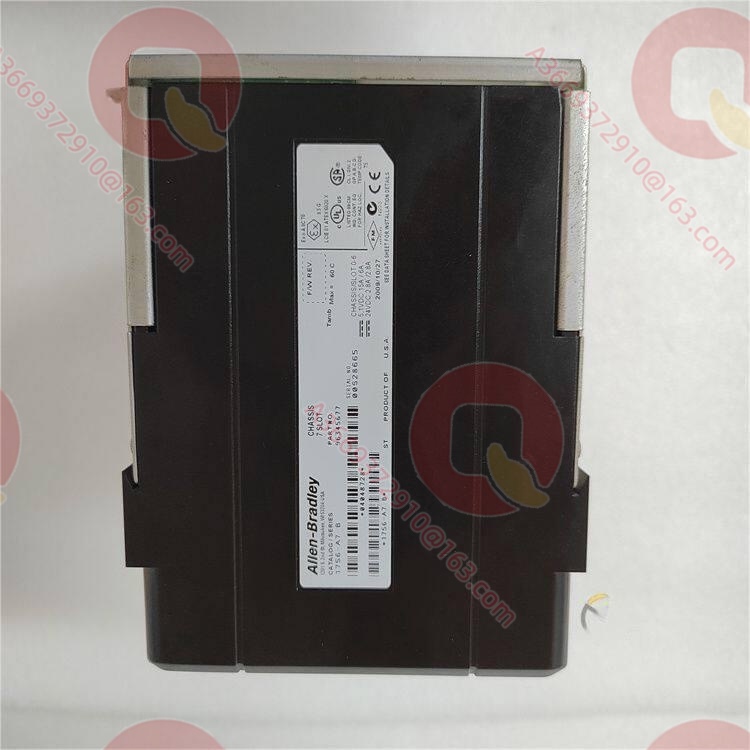

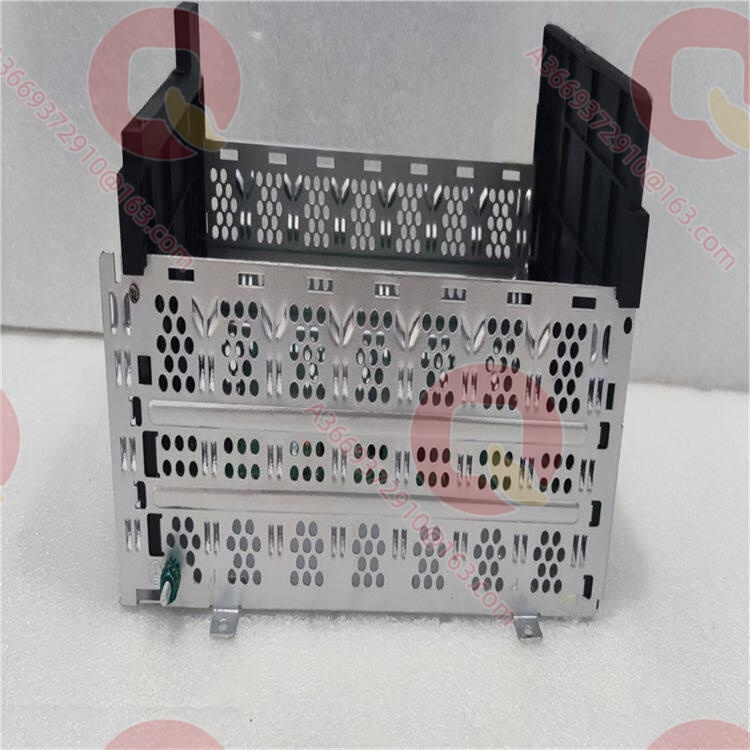

1756-A7 — это стандартная 7‑слотовая стойка (шасси) системы Allen‑Bradley ControlLogix, выступающая конструктивной и электрической основой для небольших и распределенных станций управления. Она не только обеспечивает физический монтаж модулей, но и распределяет многоуровневое питание и высокоскоростной канал данных через внутреннюю объединительную плату между процессорами, коммуникационными и модулями ввода/вывода. При проектировании распределенных систем инженеры часто сталкиваются с нехваткой места в локальных шкафах или отсутствием необходимости в крупных стойках. 1756-A7 с минимальным 7‑слотовым форматом идеально вмещает один блок питания, один контроллер и пять модулей I/O или связи, исключая пустую трату пространства, характерную для 10‑ или 13‑слотовых стоек.

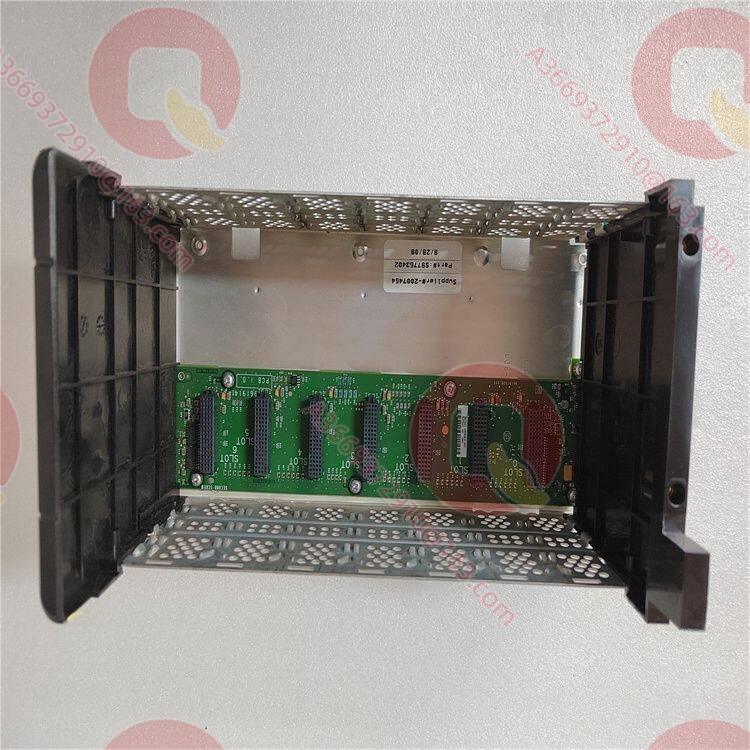

Объединительная плата обеспечивает четыре независимых шины напряжения: 1,2 В, 3,3 В, 5,1 В и 24 В, выдерживая до 6 А по шине 5,1 В (версия Series C), что достаточно для одновременной работы плотно скомпонованных цифровых и аналоговых модулей. 1756-A7 допускает только горизонтальный монтаж с задним выводом проводов, что гарантирует направленный поток охлаждающего воздуха через модули и предотвращает застой горячего воздуха. Для насосных станций водоподготовки или небольших участков производственных линий это идеальная компактная платформа для построения надежного локального управления без лишних расширений.

Технические характеристики

Основные особенности и преимущества

Компактная архитектура и оптимизация пространства: 7‑слотовая конструкция 1756-A7 создана специально для небольших автономных станций управления. В узких настенных шкафах или пультах управления каждый сантиметр на счету. Данная стойка вмещает ядро управления и необходимый I/O, оставляя достаточно места для кабельных каналов и предотвращая скопление проводов, которое ухудшает охлаждение.

Точное распределение четырех напряжений на объединительной плате: объединительная плата не использует единое питание, а разделена на независимые шины 1,2 В (логика ядра), 3,3 В (приемопередатчики), 5,1 В (драйверы I/O) и 24 В (внешние цепи и реле). В 1756-A7 это особенно важно из-за частого смешивания цифровых и аналоговых модулей; изолированная шина 24 В предотвращает проникновение обратной ЭДС от реле в слаботочные аналоговые сигналы.

Высокоскоростная объединительная плата и взаимодействие без задержек: благодаря модели Producer/Consumer в ControlLogix модули в 1756-A7 обмениваются данными без необходимости разбора сетевых пакетов со скоростью 56 Мбайт/с. Для приложений, требующих микросекундных локальных блокировок, прямое подключение к объединительной плате обеспечивает детерминированность, недостижимую для удаленных сетевых I/O.

Стандартизированное заземление и электромагнитная совместимость: клеммы функционального и защитного заземления на нижней части стойки спроектированы для подключения проводов большого сечения, обеспечивая низкоимпедансный путь для отвода помех, что повышает устойчивость системы к кондуктивным помехам и скачкам напряжения в средах с большим количеством преобразователей частоты.

Сферы применения

Сценарии применения 1756-A7 сфокусированы на периферийных узлах с концепцией «децентрализованное управление, централизованный мониторинг». На станциях дозирования и удаленных пунктах мониторинга качества воды система на базе 1756-A7 может включать процессор L7x и несколько модулей аналогового ввода для локального ПИД‑регулирования pH и хлора, передавая данные в центральную диспетчерскую через модуль Ethernet, устраняя затухание и помехи при передаче аналоговых сигналов на большие расстояния.

В распределенных малых пультах на автомобильных конвейерах эта стойка часто используется для управления кнопками, индикаторами и световыми барьерами одного рабочего места, реализуя локальные аварийные остановы совместно с безопасным контроллером. Для индивидуального управления упаковочными машинами в пищевой промышленности 1756-A7 способен вместить модуль управления сервоприводами и локальные модули ввода/вывода для сбора температуры и статуса выключателей, обеспечивая высокоэффективную автономию в компактном форм-факторе.

Связанные продукты

1756-A4：4‑слотовая стойка той же серии для микросистем или чистых коммуникационных шлюзов
1756-A10：10‑слотовая стойка для расширения локального I/O среднего масштаба
1756-A13：13‑слотовая стойка для крупномасштабного централизованного управления
1756-PA75：Комплектный источник питания переменного тока 75 Вт для 1756-A7
1756-PB75：Комплектный источник питания постоянного тока 75 Вт для систем с шиной постоянного тока
1756-N2：Модуль-заглушка для закрытия пустых слотов в 1756-A7 с целью экранирования и пылезащиты
1756-A7K：Версия с конформным покрытием для агрессивных химических сред

Установка и обслуживание

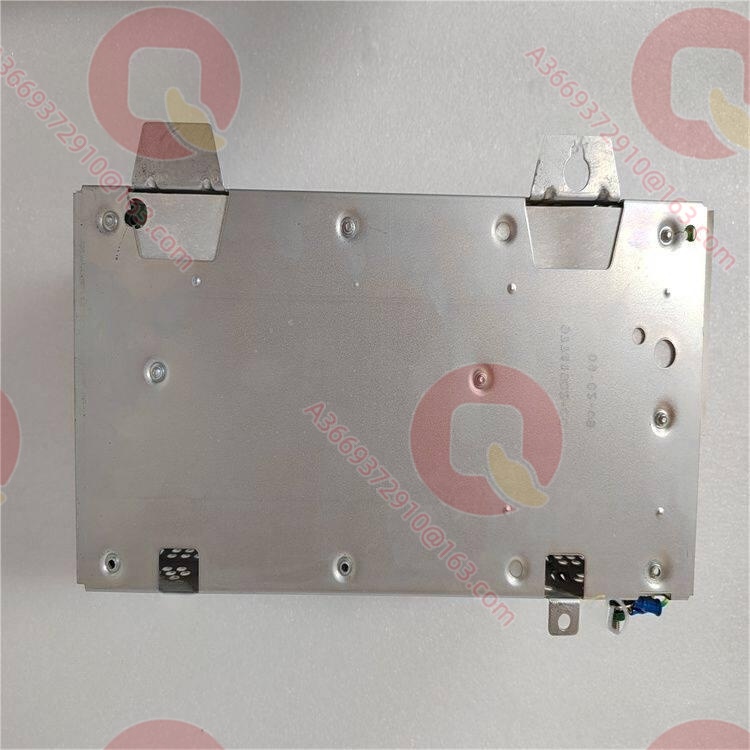

Подготовка к установке: перед закреплением 1756-A7 на задней панели шкафа управления убедитесь, что монтажная поверхность ровная, а ориентация стойки строго горизонтальная. Вертикальный или боковой монтаж категорически запрещен, так как это нарушает пути теплового потока и приводит к перегреву верхних модулей. При подключении провода функционального (FE) и защитного (PE) заземления должны быть не менее 8,3 мм² и 2,1 мм² соответственно, подключены отдельно к главной шине заземления шкафа; совместное использование общей шины с заземлением преобразователей частоты недопустимо.

Рекомендации по обслуживанию: во время регулярных осмотров обращайте внимание на наличие пыли или окислов на области контактов объединительной платы 1756-A7. В условиях сильной запыленности пустые слоты должны быть закрыты заглушками 1756-N2 для предотвращения попадания металлической стружки и короткого замыкания. При периодических потерях связи модулями при нормальном индикаторе BATT блока питания проверьте затяжку винтов на заземляющей шине в нижней части стойки — плохой контакт заземления является частой скрытой причиной искажения данных на объединительной плате.

Гарантия на продукт

Мы обеспечиваем строгий контроль качества запасных частей для 1756-A7 в соответствии с жесткими промышленными стандартами. Перед отправкой все стойки проходят испытания на целостность дорожек объединительной платы, сопротивление изоляции четырех групп напряжений и контактное сопротивление разъемов, исключая внутренние обрывы и холодные пайки. Для данной базовой платы ControlLogix мы предоставляем 12 месяцев гарантии качества и профессиональную упаковку с защитой от вибраций и электростатического разряда. Опираясь на богатый опыт ввода систем в эксплуатацию, наша техническая команда не только обеспечивает быструю доставку, но и помогает с расчетом энергопотребления объединительной платы и нормами заземления при модернизации или замене стоек, полностью устраняя риски при замене комплектующих.
