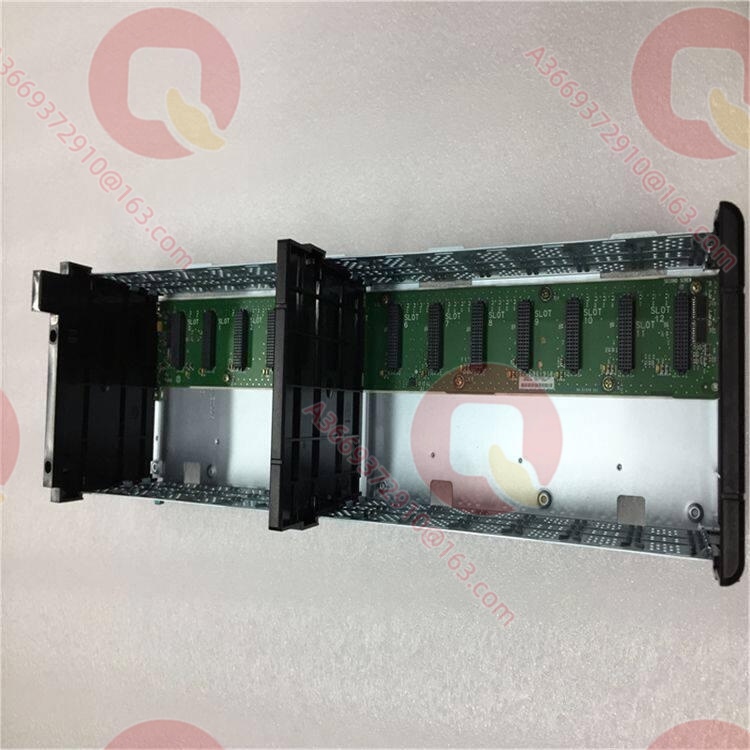

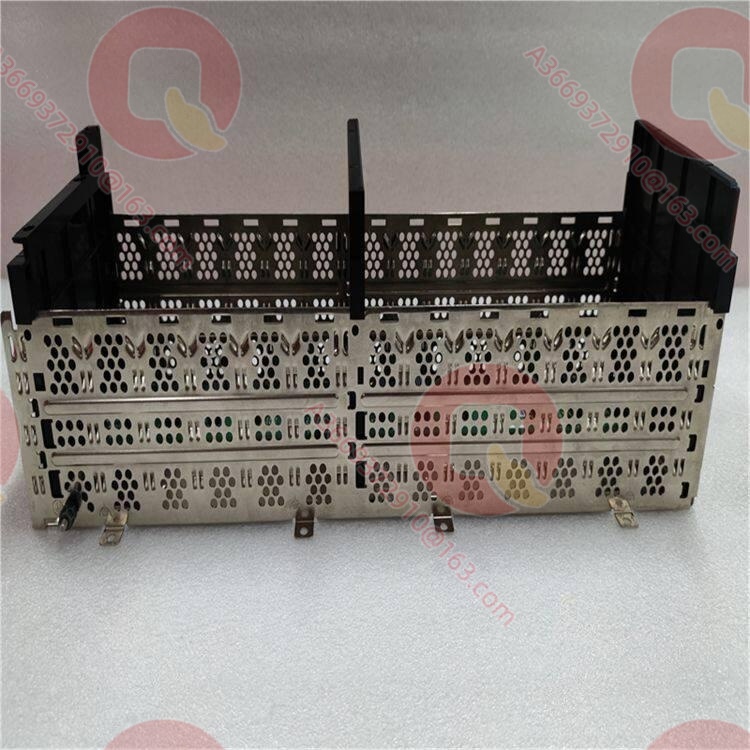

Allen‑Bradley 1756-A13 Стандартная стойка ControlLogix 1756-A13

Обзор продукта

1756-A13 — это стандартная 13‑слотовая стойка (шасси) для системы Allen‑Bradley ControlLogix, выполняющая роль структурного и энергетического центра платформы. Она не только предоставляет места для установки модулей, но и обеспечивает распределение питания по многоканальной объединительной плате и высокоскоростной канал обмена данными между процессорами, коммуникационными и модулями ввода/вывода. В многокомпонентных распределенных системах управления часто возникает проблема нехватки слотов, приводящая к каскадному соединению нескольких стоек и усложнению проводки между ними. 1756-A13 с умеренной емкостью 13 слотов позволяет разместить контроллер, несколько коммуникационных модулей и большой объем локальных I/O в одной стойке, сокращая количество межстоечных соединений и упрощая архитектуру.

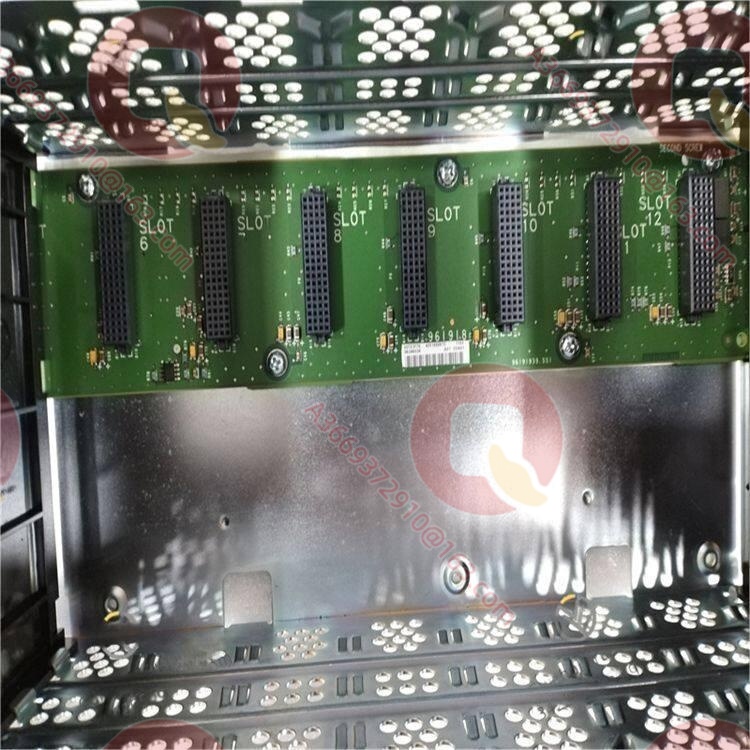

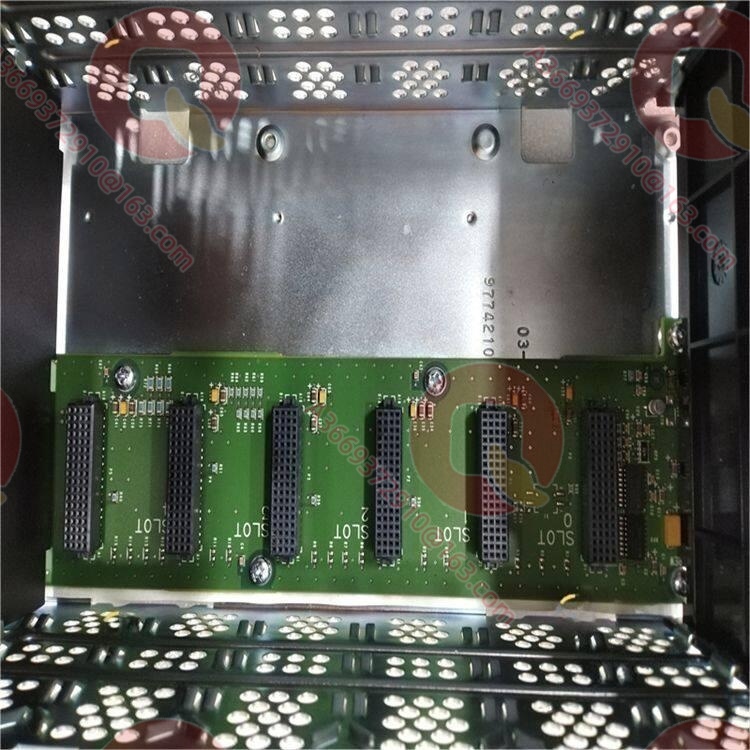

Объединительная плата стойки обеспечивает четыре уровня напряжения (1,2 В, 3,3 В, 5,1 В и 24 В) для питания различных модулей. При этом шина 5,1 В способна выдерживать до 15 А (Series B) или 6 А (Series C) при полной загрузке 13 слотов, что исключает отключения модулей из‑за перегрузки по питанию в конфигурациях с высокой плотностью I/O и коммуникацийtopbrandsplc.com. 1756-A13 предназначен только для горизонтального монтажа на заднюю панель шкафа, что упорядочивает проводку и улучшает охлаждение, облегчая создание компактных и надежных систем управления в энергетике, металлургии и других отраслях.

Технические характеристики

Основные особенности и преимущества

Умеренное количество слотов и высокая пропускная способность объединительной платы: 1756-A13 с 13 слотами занимает промежуточное положение между 7‑ и 17‑слотовыми стойками, предоставляя достаточно места для контроллера, коммуникаций и локальных I/O без избыточности. Шина 5,1 В выдерживает до 15 А (Series B), что позволяет устанавливать высокоплотные модули ввода/вывода и связи без перегрузки по питаниюtopbrandsplc.com.

Четыре уровня напряжения на объединительной плате: стойка одновременно обеспечивает 1,2 В, 3,3 В, 5,1 В и 24 В для питания различных узлов модулей, снижая необходимость во внешних источниках питания и упрощая расчет энергопотребления системыtopbrandsplc.com.

Горизонтальный монтаж и унифицированные размеры: 1756-A13 монтируется только горизонтально на заднюю панель шкафа, что упорядочивает разводку кабелей и облегчает охлаждение. Крепежные отверстия совместимы с другими стойками 1756, что позволяет модернизировать систему с 7‑ или 10‑слотовой стойки на 13‑слотовую без изменения шкафаcom.ua.

Надежное заземление и безопасность: отдельные цепи функционального и защитного заземления с сечением проводов 8,3 мм² и 2,1 мм² обеспечивают надежный отвод токов утечки и короткого замыкания, соответствуя промышленным нормативам по заземлениюtopbrandsplc.com. Открытое исполнение стойки предполагает установку в шкаф с соответствующим классом защиты, что типично для промышленных контроллеров.

Сферы применения

1756-A13 наиболее подходит для объектов, где требуется среднее или большое количество локальных I/O и несколько коммуникационных модулей, но желательно обойтись одной стойкой. В энергетике на вспомогательных агрегатах электростанций одна стойка 1756-A13 может вместить резервированный процессор, несколько модулей EtherNet/IP и десятки модулей ввода/вывода для управления питающими насосами, вентиляторами и масляными системами, избегая межстоечных соединений и связанных с ними задержек.

В металлургии на участках непрерывной разливки и прокатных станах 1756-A13 объединяет в себе интерфейсы связи с преобразователями частоты и модули аналогового ввода для датчиков температуры и давления, обеспечивая высокоскоростной обмен данными через объединительную плату и уменьшая количество удаленных станций I/O. На цементных заводах для управления дымососами и мельницами стойка позволяет реализовать многоконтурное регулирование и логику последовательного управления в одном шкафу, оставляя резерв слотов для будущих расширений, включая модули безопасности.

Связанные продукты

1756-A7：7‑слотовая стойка той же серии для небольших локальных станций управления
1756-A10：10‑слотовая стойка для систем среднего размера
1756-A17：17‑слотовая стойка для крупных конфигураций с большим количеством I/O и коммуникаций
1756-PA75 / 1756-PB75：стандартные источники питания 75 Вт AC/DC для работы с 1756-A13
1756-PA72 / 1756-PB72：источники питания 72 Вт для стоек с меньшей нагрузкой
1756-N2：модуль-заглушка для пустых слотов стойки 1756-A13
1756-A13K：вариант стойки с покрытием для химически агрессивных сред
1756-XT：стойки для экстремальных температур (от -25 °C до +70 °C) в рамках той же платформыrockwellautomation.com

Установка и обслуживание

Подготовка к установке: перед монтажом 1756-A13 в шкафу убедитесь, что поверхность задней панели ровная, а вокруг стойки достаточно места для циркуляции воздуха и обслуживания. Стойка должна устанавливаться только горизонтально, наклонный или вертикальный монтаж не допускаетсяtopbrandsplc.com. Провода функционального и защитного заземления с сечениями 8,3 мм² и 2,1 мм² должны быть подключены к соответствующим шинам заземления шкафа для обеспечения требуемого сопротивления заземления.

Рекомендации по обслуживанию: регулярно осматривайте контакты объединительной платы и разъемы модулей на наличие коррозии, ослабления крепления или посторонних предметов, особенно при работе в условиях повышенной влажности. Следите, чтобы температура и влажность в шкафу оставались в диапазоне 0–60 °C и 5–95 % RH без конденсацииachievers-automation.com. При замене модулей всегда отключайте питание и используйте заглушки 1756‑N2 для пустых слотов. При модернизации системы проверяйте запас по току шин 5,1 В и 24 В, чтобы не допустить перегрузки объединительной платы.

Гарантия на продукт

Мы обеспечиваем строгий контроль качества для 1756-A13 в соответствии с промышленными стандартами. Перед отправкой все стойки проходят визуальный контроль и проверку целостности объединительной платы, а также выборочные измерения тока и изоляции согласно спецификациям Allen‑Bradleytopbrandsplc.com+1. Для данного типа ответственных комплектующих мы предоставляем 12‑месячную гарантию качества и используем антистатическую и влагозащитную упаковку. Независимо от того, требуется ли вам расширение существующей системы, аварийная замена вышедшей из строя стойки или модернизация шкафа управления, наша техническая команда поддерживает полный цикл — от подбора конфигурации и расчета энергопотребления до монтажа и пусконаладки, гарантируя надежную и долговечную работу вашей системы ControlLogix.
