Обзор продукта

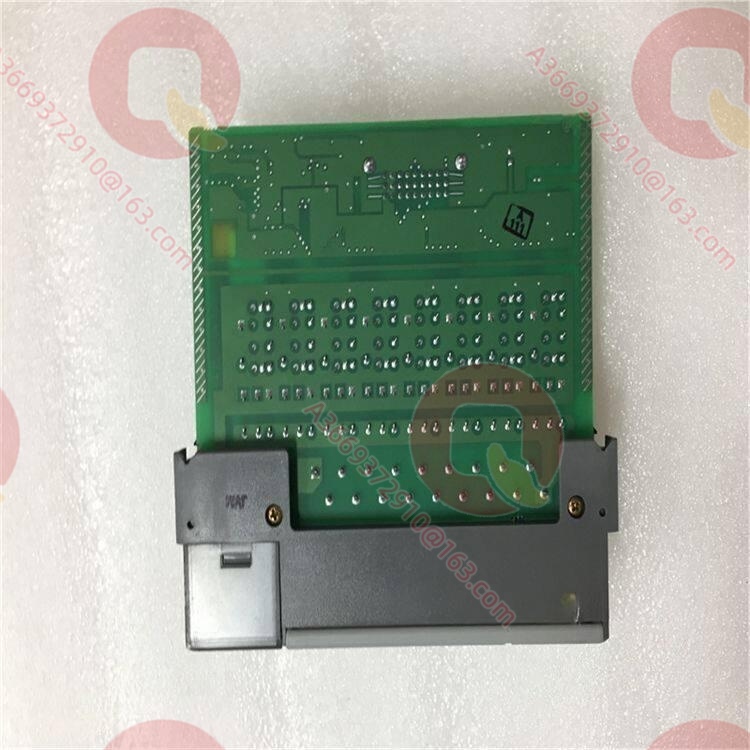

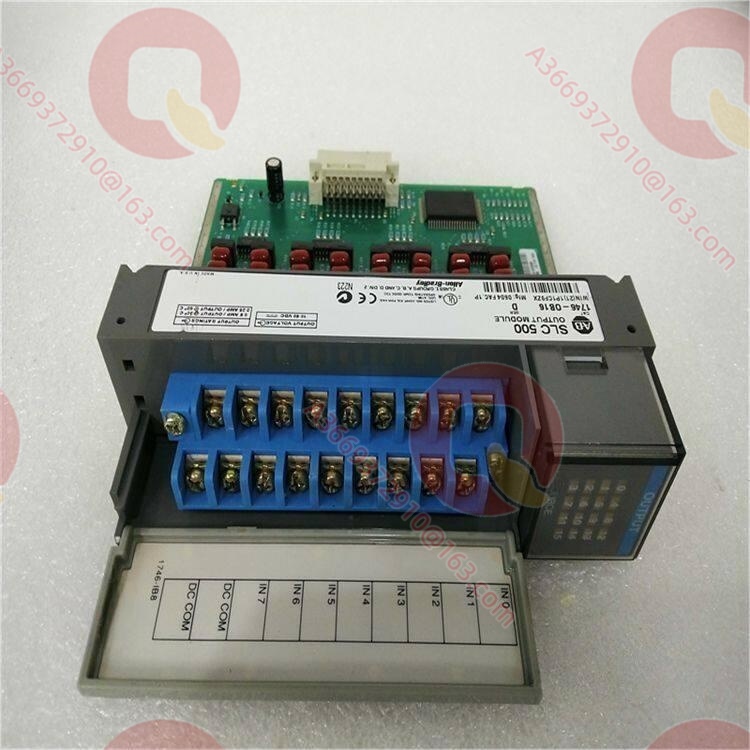

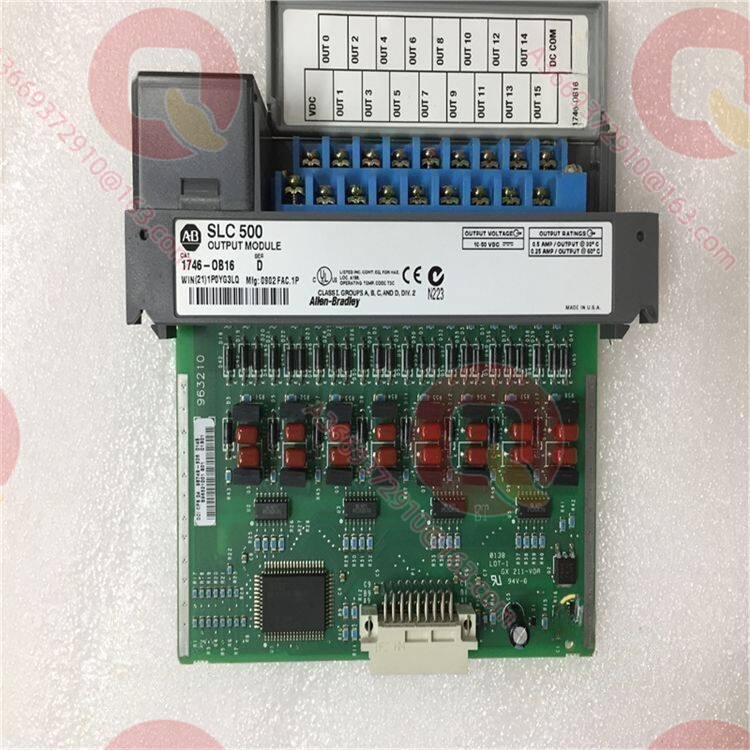

1746-OB16 — это 16-канальный модуль дискретного вывода постоянного тока 24 В (источник) серии SLC 500 от Allen-Bradley (Rockwell Automation), использующий биполярные транзисторы для бесконтактной коммутации и предназначенный для управления катушками реле, индикаторными лампами и электромагнитными клапанами. В схемах с релейными выходами частые циклы коммутации приводят к износу контактов и образованию дуги, что увеличивает расходы на обслуживание. 1746-OB16 устраняет эту проблему благодаря твердотельной коммутации без дуги и механического износа, значительно повышая надежность и ресурс при высокочастотных циклах. Как высокоплотный исполнительный уровень постоянного тока платформы SLC 500, он предоставляет 16 независимых каналов в одном слоте, поддерживая широкий диапазон напряжения нагрузки 10–30 В пост. тока, непрерывный ток до 0,5 А на канал (при 30 °C) и ток утечки в выключенном состоянии не более 1 мА, предлагая компактное и не требующее обслуживания решение для систем управления средней мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| 产品型号 | 1746-OB16 |
| 制造商 | Allen-Bradley (Rockwell Automation) |
| 产品类型 | Модуль дискретного вывода 24 В пост. тока (источник) |
| 输出通道数 | 16 |
| 输出类型 | Транзисторный выход (источник) |
| 负载电压范围 | 10–30 В пост. тока (источник)rockwellautomation.com |
| 每点连续电流 | 0,5 А при 30 °C / 0,25 А при 60 °Crockwellautomation.com |
| 模块总连续电流 | 8 А при 30 °C / 4 А при 60 °Crockwellautomation.com |
| 关断漏电流 | Макс. 1 мАrockwellautomation.com |
| 导通压降 | Макс. 1,0 В при 0,5 Аrockwellautomation.com |
| 背板电流消耗 | 280 мА при 5 В пост. токаrockwellautomation.com |
| 信号延迟 | Вкл. ≤ 1 мс / Выкл. ≤ 1 мс (резистивная нагрузка)rockwellautomation.com |
| 接线方式 | Съемная клеммная колодка 1746-RTBrockwellautomation.com+1 |
| 工作温度范围 | от 0 до 60 °Cemacstores.com |
| 防护与认证 | UL/CSA/CE, Class I Div 2emacstores.com |
Основные особенности и преимущества
Твердотельная коммутация и сверхдолгий срок службы: 1746-OB16 использует транзисторы для коммутации без контактов, полностью исключая эрозию контактов от дуги и дребезг, характерные для электромеханических реле. На линиях упаковки и конвейерах, где требуются частые циклы, твердотельный вывод не только обеспечивает время отклика в миллисекундах, но и не подвержен механической усталости, значительно снижая риск простоев из-за залипания контактов.
Оптимизация пространства за счет высокой плотности: Конфигурация с 16 каналами на один слот максимально экономит место в стойке SLC 500. Для шкафов управления с высокой плотностью точек ввода-вывода такой дизайн сокращает потребность в дополнительных стойках, уменьшая габариты шкафа и затраты на электромонтаж.
Широкий диапазон напряжений и низкий ток утечки: Диапазон напряжения нагрузки 10–30 В пост. тока совместим с большинством 24-В нагрузок, а ток утечки не более 1 мА предотвращает явление «фантомного напряжения» (мерцания или неотключения) при управлении высокоомными индикаторными лампами или слаботочными цепями, гарантируя точное выполнение управляющей логикиrockwellautomation.com.
Низкое энергопотребление и щадящая нагрузка на объединительную плату: Модуль потребляет всего 280 мА по шине 5 В, минимально нагружая источник питания SLC 500rockwellautomation.com. При модернизации с множеством модулей вывода и ограниченным запасом мощности блока питания это позволяет избежать замены источника питания.
Драйверная способность и тепловой баланс: При 30 °C каждый канал обеспечивает до 0,5 А, при 60 °C — 0,25 А, а общий непрерывный ток модуля — 8 А/4 А соответственноrockwellautomation.com. Такое снижение номинала при повышенной температуре гарантирует длительную надежность в шкафах с повышенной температурой.
Области применения
1746-OB16 особенно подходит для промышленных сценариев, требующих высокочастотного переключения и надежного управления постоянным током. На конвейерных и упаковочных линиях сортировочные пневмоцилиндры требуют десятков переключений в минуту; бездуговая твердотельная коммутация 1746-OB16 обеспечивает точное и долговечное управление клапанами. На сварочных участках автомобильного производства большое количество промежуточных реле постоянного тока управляет сварочными клещами и зажимными устройствами; в момент их включения возникают сильные электромагнитные помехи, а низкий ток утечки модуля предотвращает ложные срабатывания логических цепей. На насосных станциях систем водоподготовки модуль часто применяется для управления индикаторными лампами, слаботочными реле и цепями блокировки, а его низкий ток утечки исключает ложное включение индикации, гарантируя операторам точную индикацию состояния оборудования. Кроме того, в пищевой и фармацевтической промышленности многочисленные 24-В электромагнитные клапаны и сигнальные лампы также могут управляться этим модулем с высокой плотностью и твердотельным выходом.
Связанные продукты
1746-OB8：Модуль вывода той же серии, 8-канальный источник, низкая плотность
1746-OB16E：Модуль вывода той же серии, 16-канальный источник с электронной защитой и быстрым выключением
1746-OV16：Модуль вывода на той же платформе, 16-канальный сток
1746-OBP16：Модуль вывода на той же платформе, высокоточный источник с предохранителем и диагностикой
1746-IB16：Модуль ввода на той же платформе, 16-канальный сток
1746-RTB：Комплектующее оборудование, съемная клеммная колодка
1747-L552：Комплектующее оборудование, высокопроизводительный процессор SLC 500
Установка и обслуживание
Подготовка к установке: Перед развертыванием 1746-OB16 необходимо тщательно рассчитать установившийся и пусковой токи каждой нагрузки, чтобы убедиться, что ток одной точки не превышает 0,5 А при 30 °C, а общий ток модуля — 8 А при 30 °C. Поскольку транзисторные выходы имеют ток утечки, при управлении высокоомными индикаторными лампами или слаботочными нагрузками рекомендуется подключать параллельно нагрузке резистор-«нагрузку», чтобы избежать неотключения или мерцания. Подключение должно осуществляться через съемную клеммную колодку 1746-RTB проводами сечением не более 2 мм², не более двух проводов на точку, с моментом затяжки в соответствии с документациейrockwellautomation.com.
Рекомендации по обслуживанию: После длительной эксплуатации, если выходной канал не может отключить слаботочную нагрузку, измерьте выходное напряжение модуля мультиметром, чтобы убедиться, что это не ток утечки (порядка 1 мА) вызывает ложное срабатывание. Хотя твердотельные выходы избавляют от необходимости замены механических контактов, следует регулярно проверять затяжку винтов на клеммной колодке, чтобы предотвратить локальный перегрев из-за увеличения контактного сопротивления. При замене 1746-OB16 обязательно обесточьте стойку и внешнее питание постоянного тока; категорически запрещается извлекать клеммную колодку под напряжением во избежание повреждения выходных транзисторных ключей переходными процессамиrockwellautomation.com.
Гарантия на продукт
Мы обеспечиваем гарантийное покрытие промышленного уровня на весь жизненный цикл для 1746-OB16. Все модули перед отправкой проходят испытания под полной нагрузкой и проверку каналов на соответствие спецификациям Rockwell по току утечки, падению напряжения и коммутирующей способностиrockwellautomation.com. Мы предоставляем 12-месячную гарантию и поддерживаем значительные складские запасы снятой с производства серии SLC 500 на логистических узлах по всему миру для сверхбыстрой доставки при аварийных простоях. Наша опытная команда специалистов по АСУ ТП всегда готова предоставить глубокую техническую поддержку — от согласования нагрузок и выбора снабберных цепей до устранения неисправностей, обеспечивая бесперебойную работу вашей производственной линии.
