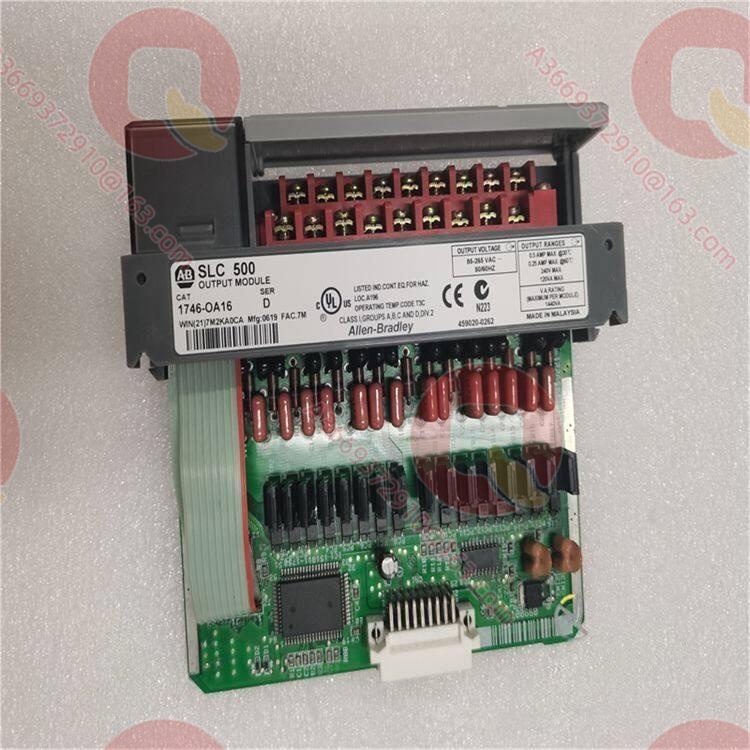

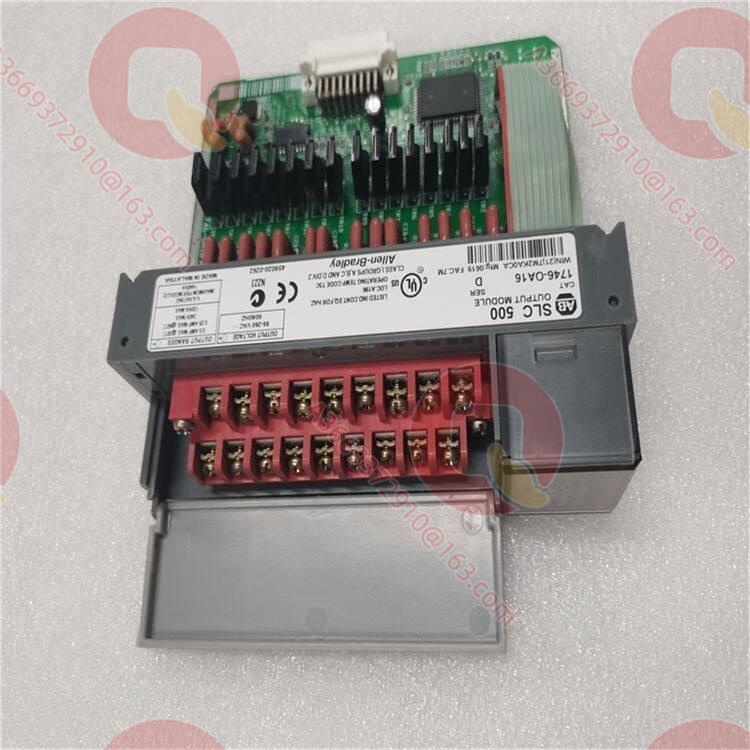

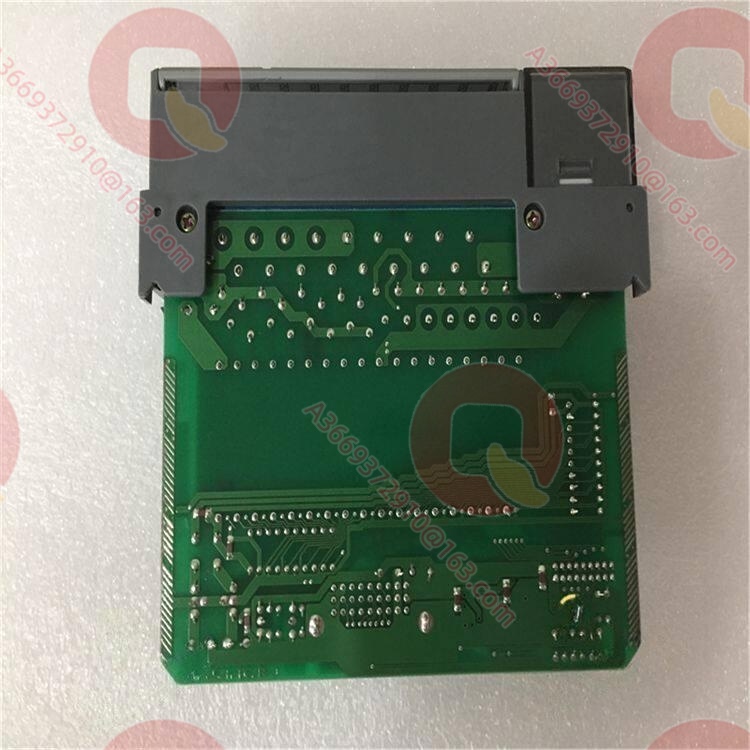

Allen-Bradley 1746-OA16 Модуль дискретного вывода переменного тока Allen-Bradley 1746-OA16

Обзор продукта

1746-OA16 — это 16-канальный модуль дискретного вывода переменного тока серии SLC 500 от Allen-Bradley (Rockwell Automation), использующий твердотельные симисторы (Triac) в качестве коммутационных элементов. На промышленных объектах при управлении контакторами и электромагнитными клапанами традиционные электромеханические реле часто не справляются с задачами высокочастотного переключения из-за образования дуги и физического износа контактов. 1746-OA16 решает эту проблему благодаря твердотельной коммутации без механических контактов, полностью устраняя дугу и дребезг контактов, что обеспечивает надежность вывода при высокочастотных циклах. Как высокоплотный исполнительный уровень платформы SLC 500, он предоставляет 16 независимых каналов управления в одном слоте, поддерживая широкий диапазон напряжений нагрузки переменного тока, предлагая компактное и не требующее обслуживания решение для систем управления с большим количеством цепей переменного тока.

Технические характеристики

Основные особенности и преимущества

Твердотельная коммутация и сверхдолгий срок службы: 1746-OA16 использует симисторы для коммутации без контактов, полностью исключая эрозию контактов от дуги, характерную для механических реле при отключении индуктивных нагрузок. На линиях упаковки или штамповки, где требуются частые пуски и остановки, твердотельный вывод не только обеспечивает время отклика в миллисекундах, но и не подвержен механической усталости, значительно снижая риск простоя системы из-за залипания контактов.

Оптимизация пространства за счет высокой плотности: Конфигурация с 16 каналами на один слот максимально экономит место в стойке SLC 500. Для распределительных шкафов управления с высокой плотностью точек ввода-вывода такой дизайн сокращает потребность в дополнительных стойках, уменьшая физический объем шкафа и затраты на электромонтаж.

Широкий диапазон напряжений и устойчивость к перенапряжению: Широкий рабочий диапазон 85-265 В перем. тока позволяет использовать модуль с нагрузками различных стандартов сети. Встроенная стойкость симисторов к переходным процессам делает их более устойчивыми к индуктивным нагрузкам, таким как электромагнитные клапаны переменного тока, эффективно поглощая обратную ЭДС катушек.

Контроль тока утечки и совместимость с резистивными нагрузками: Учитывая присущее твердотельным выходам переменного тока наличие тока утечки, 1746-OA16 удерживает его на уровне менее 2 мА. Это гарантирует, что при управлении высокоомными индикаторными лампами или слаботочными нагрузками не возникнет явления «фантомного напряжения» (мерцания или неотключения), обеспечивая безусловное выполнение управляющей логики.

Области применения

1746-OA16 идеально подходит для промышленных сценариев, требующих высокочастотного переключения и надежного управления переменным током. На конвейерных и упаковочных линиях сортировочные пневмоцилиндры требуют десятков переключений в минуту; бездуговая твердотельная природа 1746-OA16 обеспечивает точное и долговечное управление клапанами. На сварочных участках автомобильного производства большое количество контакторов переменного тока используется для управления сварочными трансформаторами, и в момент их включения возникают сильные электромагнитные помехи; оптическая изоляция и стойкость симисторов модуля обеспечивают надежную развязку сигналов для управления сварочными клещами. Кроме того, на насосных станциях систем водоподготовки модуль часто применяется для управления промежуточными реле, коммутирующими мощные насосы, а его низкий ток утечки предотвращает ложное включение индикаторных ламп, гарантируя операторам точную индикацию состояния оборудования.

Связанные продукты

1746-OA8：Версия с низкой плотностью той же серии, 8-канальный вывод переменного тока
1746-OW16：Модуль вывода с релейными контактами той же серии, 16 каналов
1746-OV16：Модуль твердотельного вывода постоянного тока той же серии, 16 каналов
1746-IB16：Модуль ввода переменного/постоянного тока на той же платформе, 16 каналов
1746-P4：Комплектующее оборудование, блок питания системы SLC 500
1747-L552：Комплектующее оборудование, высокопроизводительный процессор SLC 500
1746-A13：Комплектующее оборудование, 13-слотовое шасси системы

Установка и обслуживание

Подготовка к установке: Перед развертыванием 1746-OA16 необходимо тщательно рассчитать установившийся ток и пусковой бросок каждой нагрузки, чтобы убедиться, что ток одной точки не превышает 0,5 А, а общий ток группы — 2 А. Поскольку симисторы выделяют тепло при падении напряжения во включенном состоянии, избегайте установки модуля вплотную к блокам питания с большим тепловыделением и обеспечьте достаточный канал вентиляции. Для сильно индуктивных нагрузок, таких как электромагнитные клапаны переменного тока, настоятельно рекомендуется устанавливать RC-цепи (снабберы) параллельно нагрузке для подавления обратной ЭДС, разрушающей симистор.

Рекомендации по обслуживанию: После длительной эксплуатации, если выходной канал не может отключить слаботочную нагрузку, сначала измерьте выход модуля мультиметром, чтобы убедиться, что это не ток утечки вызывает ложное срабатывание. Хотя твердотельные выходы избавляют от необходимости замены механических контактов, следует регулярно проверять затяжку винтов на клеммной колодке, чтобы предотвратить локальный перегрев из-за увеличения контактного сопротивления. При замене 1746-OA16 обязательно обесточьте стойку и внешнее питание переменного тока; категорически запрещается извлекать клеммную колодку под напряжением во избежание пробоя высоковольтным потенциалом процессора через объединительную плату.
