Обзор продукта

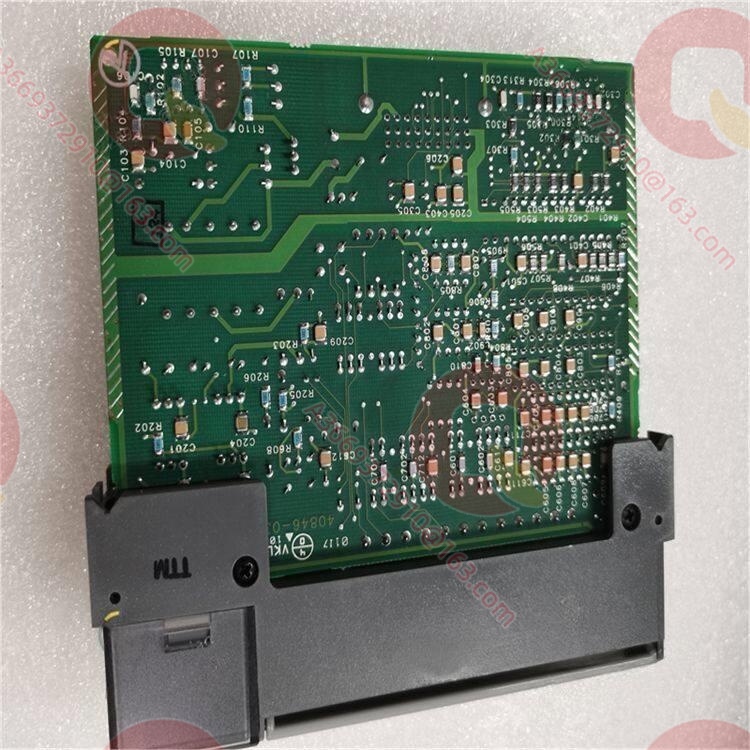

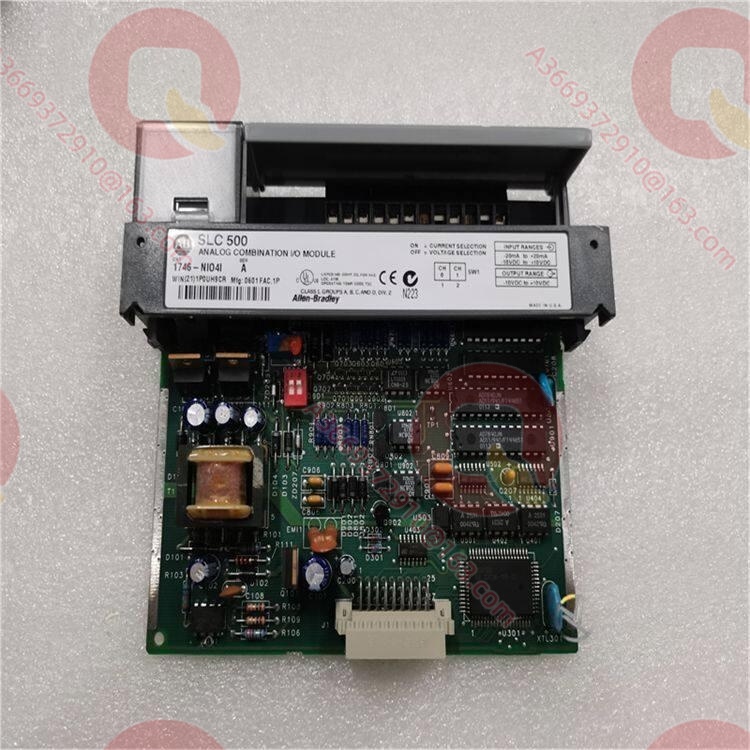

1746-NIO4I — это уникальный комбинированный аналоговый модуль ввода/вывода серии SLC 500 от Allen-Bradley (Rockwell Automation), объединяющий 2 канала ввода и 2 канала вывода в одном слоте, при этом выходные каналы оптимизированы для управления сигналами тока. В системах управления малой мощности для ПИД-регулирования одного контура часто требуется только один вход обратной связи и один выход управления. Развертывание отдельных модулей ввода и вывода не только расходует слоты, но и усложняет конфигурацию и проводку. 1746-NIO4I элегантно решает эту проблему, предлагая компактную архитектуру “два входа / два выхода”, идеально подходящую для аппаратного сопряжения замкнутых контуров управления. В экосистеме SLC 500 он позиционируется как высокоинтегрированный узел контурного регулирования, особенно для приложений с ограниченным числом точек, где требуются независимые замкнутые контуры, значительно экономя место в стойке и снижая затраты на построение системы.
Технические характеристики
| Параметр | Значение |
|---|---|
| 产品型号 | 1746-NIO4I |
| 制造商 | Allen-Bradley (Rockwell Automation) |
| 产品类型 | Комбинированный модуль аналогового ввода/вывода |
| 输入通道数 | 2 (конфигурируемые напряжение/ток) |
| 输出通道数 | 2 (вывод тока) |
| 输入信号范围 | ±10 В, 0-5 В, 1-5 В, 0-20 мА, 4-20 мА |
| 输出信号范围 | 0-20 мА, 4-20 мА |
| 分辨率 | 16 бит (ввод и вывод) |
| 隔离特性 | Оптическая изоляция от объединительной платы (500 В); электрическая изоляция между входом и выходом |
| 背板电流消耗 | 50 мА при 5 В |
| 工作温度范围 | от 0 °C до 60 °C |
| 接线方式 | Съемная клеммная колодка (1746-RTB) |
| 输出负载能力 | Макс. 750 Ом |
| 认证 | UL, CUL, CE |
Основные особенности и преимущества
Минималистичная архитектура замкнутого контура: 1746-NIO4I объединяет сбор данных процесса и выдачу управляющего воздействия. При реализации одно- или двухконтурного ПИД-регулирования нет необходимости в межмодульной адресации, что позволяет лестничной логике напрямую соответствовать аппаратной топологии, значительно сокращая время пусконаладки и снижая вероятность ошибок в программировании.
Электрическая изоляция между входом и выходом: В отличие от бюджетных аналогов, данный модуль обеспечивает гальваническую развязку между входной и выходной сторонами. При управлении индуктивными нагрузками или исполнительными механизмами на длинных линиях переходные процессы на выходе не проникнут на входную сторону через общую шину земли, гарантируя чистоту сигналов от датчиков и стабильность контура управления.
Высокоточное управление током: Выходные каналы обеспечивают плавный вывод тока с 16-битным разрешением. При управлении позиционированием регулирующих клапанов или заданием частоты преобразователя это предотвращает дребезг золотника и ступенчатое ускорение двигателя, характерные для модулей с низким разрешением, обеспечивая линейность и плавность работы исполнительных механизмов.
Гибкая конфигурация на уровне каналов: Входные каналы можно независимо настроить на режим напряжения или тока. Это означает, что один и тот же модуль может принимать сигнал давления 4-20 мА и считывать сигнал уровня 0-10 В, одновременно выдавая ток для управления клапаном, устраняя необходимость закупки различных типов модулей.
Области применения
1746-NIO4I обладает явными преимуществами в промышленных сценариях, требующих независимого управления с замкнутым контуром в условиях ограниченного пространства. В системах дозирования реагентов на химических предприятиях расходомер подает сигнал 4-20 мА на вход модуля, после вычисления контроллером выход модуля напрямую управляет дозировочным насосом — один слот завершает весь контур дозирования. В проектах ОВК (HVAC) зданий, где требуется ввод сигналов датчиков температуры и влажности из воздуховода и вывод управления 4-20 мА на исполнительный механизм клапана охлаждающей воды, один 1746-NIO4I может обработать этот контур, значительно упрощая аппаратную составляющую шкафа управления зданием. Кроме того, в системах водоснабжения с постоянным давлением обратная связь по давлению в сети и задание частоты для ПЧ также могут обрабатываться этим модулем, а его встроенная изоляция и высокая точность гарантируют плавное регулирование без перерегулирования.
Связанные продукты
1746-NIO4V：Комбинированный модуль той же серии, с выходами по напряжению

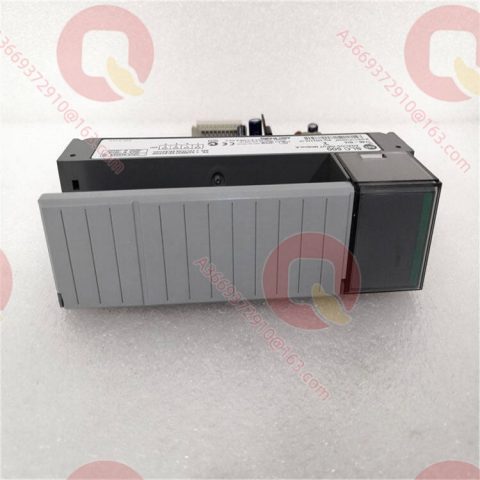

1746-NI4：Модуль чистого ввода на той же платформе, 4 независимо конфигурируемых канала
1746-NO4I：Модуль чистого вывода на той же платформе, 4 канала вывода тока
1746-NO4V：Модуль чистого вывода на той же платформе, 4 канала вывода напряжения
1746-RTB：Комплектующее оборудование, съемная клеммная колодка
1747-L541：Комплектующее оборудование, процессор серии SLC 500
1746-P7：Комплектующее оборудование, блок питания системы SLC 500
Установка и обслуживание
Подготовка к установке: При развертывании 1746-NIO4I следует уделить особое внимание планированию изоляции проводки сигналов ввода и вывода. Несмотря на внутреннюю гальваническую развязку модуля, при монтаже в шкафу рекомендуется прокладывать экранированные кабели датчиков ввода отдельно от силовых линий исполнительных механизмов вывода, чтобы избежать перекрестных наводок. Подключение должно осуществляться через съемную клеммную колодку 1746-RTB. При подключении выходной цепи убедитесь, что полное сопротивление нагрузки исполнительного механизма не превышает 750 Ом, иначе выходной сигнал будет ограничен (клиппинг) и исказится.
Рекомендации по обслуживанию: При длительной эксплуатации на выходе могут возникать аномальные колебания тока из-за старения исполнительных механизмов или снижения изоляции проводки. Персонал ТО может отслеживать показания выходного канала через RSLogix 500 и сравнивать их с обратной связью позиционера клапана на объекте. При замене запасного модуля 1746-NIO4I обязательно повторно загрузите конфигурацию модуля, чтобы обеспечить соответствие диапазонов ввода и режима вывода исходной системе, избегая потери управления из-за параметров по умолчанию. Категорически запрещается извлекать клеммную колодку под напряжением во избежание пробоя внутренних оптронов импульсными перенапряжениями.
Гарантия на продукт
Мы обеспечиваем строгий контроль качества на протяжении всего жизненного цикла для 1746-NIO4I. Каждый модуль перед отправкой проходит проверку точности ввода и тестирование выходной нагрузки под полной мощностью на профессиональном стенде, гарантируя отсутствие пропущенных кодов при 16-битном разрешении и соответствие параметров изоляции стандартам. Мы предоставляем 12-месячную гарантию уровня OEM и поддерживаем значительные складские запасы снятой с производства серии SLC 500 благодаря глобальной логистической сети, обеспечивая быструю доставку при аварийных простоях. Наша опытная техническая команда всегда готова предоставить глубокую поддержку — от настройки параметров контура до устранения неисправностей модуля, гарантируя стабильную работу ваших устаревших систем.
