Обзор продукта

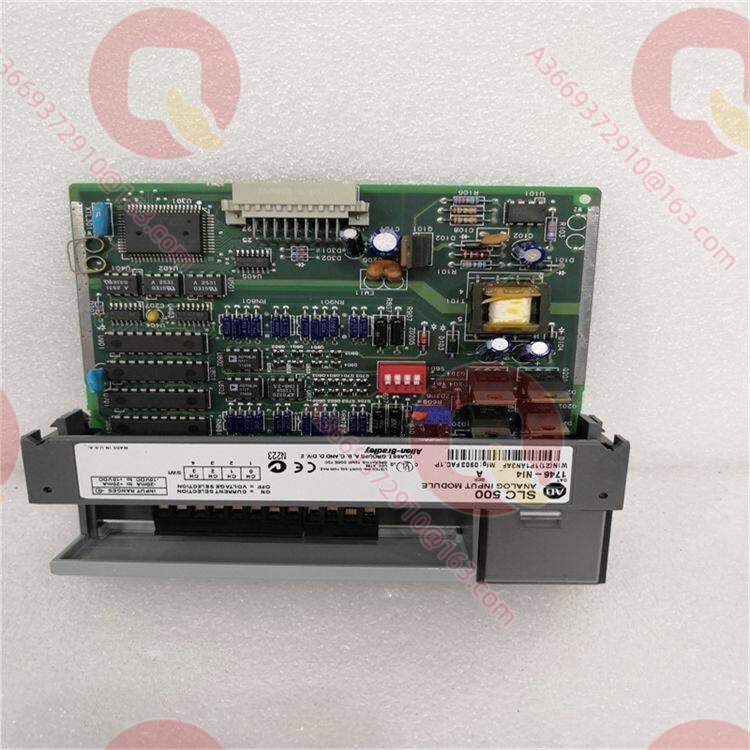

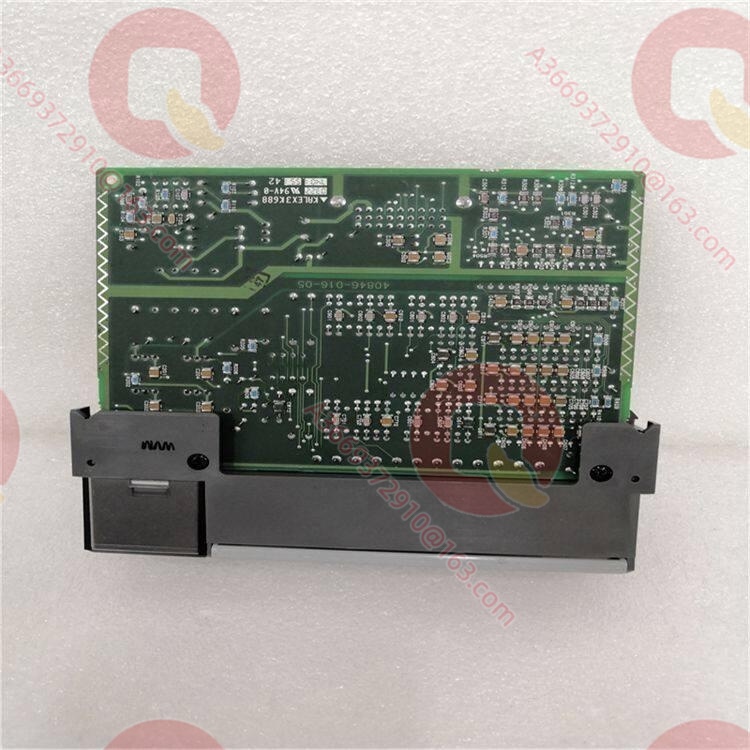

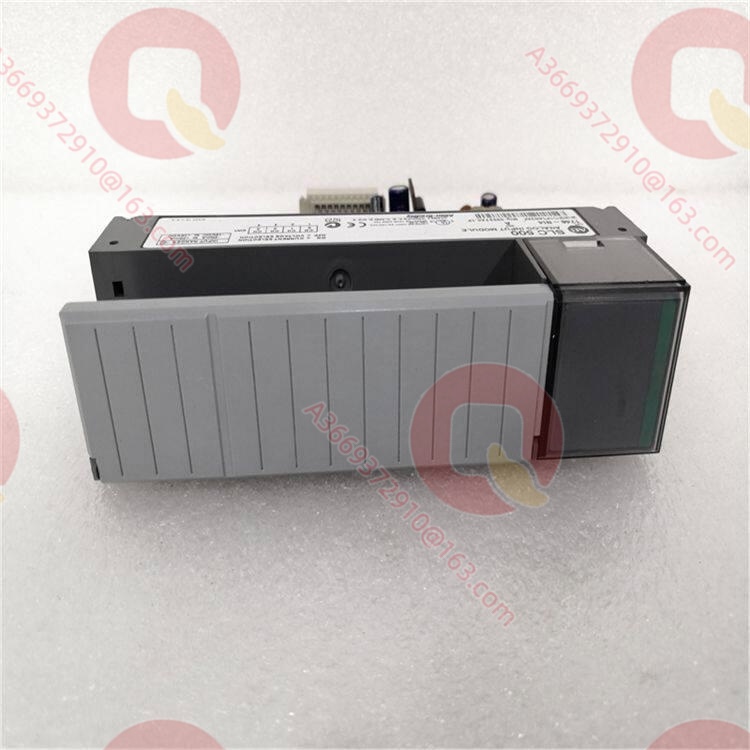

1746-NI4 — это 4-канальный модуль аналогового ввода серии SLC 500 от Allen-Bradley (Rockwell Automation), который является классическим многофункциональным интерфейсным модулем сбора сигналов, поддерживающим подключение как напряжения, так и тока. В системах управления малой и средней мощности полевые датчики часто выдают разные типы сигналов. Развертывание отдельных модулей для напряжения и тока не только занимает слоты в стойке, но и усложняет конфигурацию системы. 1746-NI4 решает эту проблему благодаря конфигурируемой архитектуре с 4 каналами в одном слоте, позволяя инженерам независимо настраивать диапазон ввода для каждого канала. В экосистеме SLC 500 он позиционируется как сигнальный интерфейс с низкой плотностью и высокой гибкостью, идеально подходящий для приложений с ограниченным числом точек измерения, но разнообразными типами датчиков, обеспечивая экономичную аппаратную поддержку для обслуживания и модернизации устаревших систем.
Технические характеристики
| Параметр | Значение |
|---|---|
| 产品型号 | 1746-NI4 |
| 制造商 | Allen-Bradley (Rockwell Automation) |
| 产品类型 | Многофункциональный модуль аналогового ввода |
| 通道数量 | 4 (независимо конфигурируемые) |
| 输入信号范围 | ±10 В, 0-5 В, 1-5 В, 0-20 мА, 4-20 мА |
| 分辨率 | 16 бит |
| 隔离特性 | Оптическая изоляция от объединительной платы (500 В); отсутствие изоляции между каналами |
| 背板电流消耗 | 40 мА при 5 В |
| 工作温度范围 | от 0 °C до 60 °C |
| 接线方式 | Съемная клеммная колодка (1746-RTB/RTB25) |
| 数据格式 | Целое число / Инженерные единицы |
| 认证 | UL, CUL, CE |
Основные особенности и преимущества
Гибкая адаптация сигналов: Ключевым преимуществом 1746-NI4 является возможность независимой настройки типа сигнала на уровне канала. Независимо от того, подключается ли датчик давления 4-20 мА или датчик положения ±10 В, пользователь может задать диапазон для каждого канала через программное обеспечение. Это позволяет адаптироваться к изменению спецификаций полевых датчиков без замены оборудования, значительно снижая складские запасы и сроки внедрения.
Высокая точность и подавление помех: Модуль обеспечивает 16-битное разрешение с отличной линейностью при улавливании малейших изменений процесса. Встроенная цифровая фильтрация целенаправленно подавляет промышленные помехи 50/60 Гц. Даже в условиях сильных электромагнитных полей рядом с преобразователями частоты или крупными электродвигателями 1746-NI4 способен извлечь чистый аналоговый сигнал, предотвращая ложные срабатывания контроллера из-за дрейфа сигнала.
Компактный дизайн с низким энергопотреблением: Потребляя всего 40 мА по шине 5 В, модуль создает минимальную нагрузку на источник питания SLC 500. В проектах модернизации, где необходимо добавить несколько аналоговых точек при ограниченном запасе мощности стойки, низкое энергопотребление 1746-NI4 позволяет избежать дополнительных затрат на замену блока питания.
Прямое преобразование в инженерные величины: В сочетании с процессорами уровня SLC 5/03 и выше модуль поддерживает вывод целочисленных значений непосредственно в инженерных единицах (например, PSI, градусы Цельсия), устраняя необходимость в логике масштабирования в релейной диаграмме, упрощая структуру программы и повышая ее читаемость.
Области применения
1746-NI4 особенно хорошо подходит для малых и средних автоматизированных объектов с распределенными точками измерения и смешанными стандартами сигналов. В системах мониторинга муниципальных насосных станций уровнемеры часто выдают сигнал 4-20 мА, а датчики давления в трубопроводах могут использовать 1-5 В. Данный модуль позволяет собирать оба типа ключевых параметров в одном физическом слоте, избегая путаницы в проводке при смешивании модулей. На упаковочном и конвейерном оборудовании, где сосуществуют различные датчики, 1746-NI4 точно фиксирует колебания напряжения от тензодатчиков, обеспечивая точность дозирования или сортировки. Кроме того, при модернизации систем отопления, вентиляции и кондиционирования (HVAC) датчики температуры и влажности в воздуховодах часто имеют разные стандарты сигналов, и возможность смешанного приема позволяет системе управления зданием выполнять централизованный мониторинг с минимальной аппаратной топологией.
Связанные продукты
1746-NI8：Расширенная версия той же серии, 8-канальный неизолированный аналоговый ввод

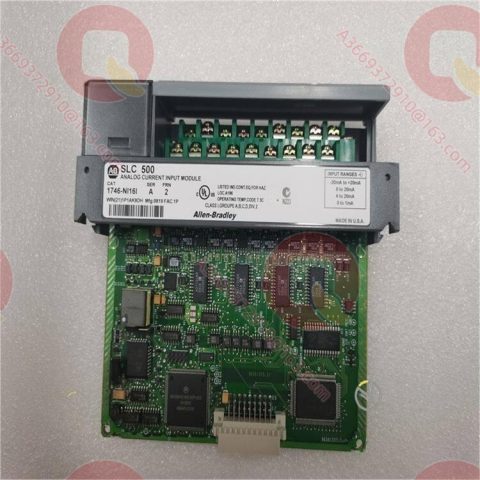

1746-NI16I：Высокоплотная версия той же серии, 16-канальный изолированный ввод тока
1746-NI16V：Высокоплотная версия той же серии, 16-канальный неизолированный ввод напряжения
1746-NO4V：Комплектующее оборудование, 4-канальный модуль аналогового вывода напряжения
1746-NO4I：Комплектующее оборудование, 4-канальный модуль аналогового вывода тока
1746-RTB25：Комплектующее оборудование, 25-контактная съемная клеммная колодка
1747-L552：Комплектующее оборудование, высокопроизводительный процессор серии SLC 500
Установка и обслуживание
Подготовка к установке: Перед установкой 1746-NI4 убедитесь, что оставшаяся мощность источника питания стойки способна поддержать дополнительную нагрузку в 40 мА. Поскольку модуль не имеет гальванической развязки между каналами, при подключении датчиков от разных устройств крайне важно обеспечить строгое совпадение потенциалов заземления всех полевых приборов, иначе разность потенциалов вызовет перекрестные помехи. При разводке рекомендуется использовать съемную клеммную колодку 1746-RTB и экранированную витую пару, при этом экран следует заземлять в одной точке со стороны стойки для создания эффективного барьера помехоустойчивости.
Рекомендации по обслуживанию: В повседневной эксплуатации следует обращать внимание на индикаторы состояния каналов и коды неисправностей модуля. При обрыве провода датчика или выходе сигнала за пределы диапазона модуль устанавливает соответствующий бит ошибки, что позволяет инженерам быстро локализовать проблему через RSLogix 500. Для систем, перезапускаемых после длительного простоя, рекомендуется выполнить команду самотестирования и калибровки 1746-NI4, чтобы устранить влияние температурного дрейфа на точность выборки. При отсоединении клеммной колодки всегда сначала отключайте питание системы, чтобы предотвратить повреждение внутренних цепей АЦП переходным высоким напряжением при горячей замене.
Гарантия на продукт
Мы обеспечиваем промышленный уровень качества для 1746-NI4 и всего ассортимента снятых с производства запасных частей SLC 500. Перед отправкой все модули проходят калибровку точности каналов и тестирование на связь по объединительной плате на профессиональном стенде, что гарантирует отсутствие мертвых зон при 16-битном разрешении и соответствие параметров оптической изоляции нормам. Мы предоставляем 12-месячную гарантию уровня OEM и поддерживаем складские запасы в ключевых логистических узлах по всему миру для быстрого реагирования на аварийные простои заводов. Наша техническая поддержка досконально знает особенности калибровки аналоговых сигналов Rockwell и методы устранения проблем с заземлением, предлагая всестороннюю поддержку от подбора замены до пусконаладки, полностью устраняя риски дефицита запчастей для старых производственных линий.
